当我们需要设计任务型功能的时候，除了基础的线框图和交互，更需要提前搞清楚整个功能的内部逻辑流程，简称功能逻辑图。
举几个大家熟悉的任务型功能作为例子，方便大家理解概念。
比如电商的下单，大概包含查看商品→选择数量→填写收货地址→添加留言→付款。
其中的退货也是，选择商品→申请退货→填写退货信息→卖家审批→寄送商品→卖家确认物品无误→退款到账。
包括优惠券的使用，是生成订单前还是订单后都是有讲究的。
一、为什么需要功能逻辑图
当需要设计这样复杂步骤的功能，一定要学会画出内部的逻辑流程。
当然有时候也需要结合功能结构的思想，先拆分功能尽量少耦合，再画出内部逻辑。
然后和后端工程师过一遍逻辑，如果没有问题。再去设计具体的前端页面，最后才是专注于视觉细节。
如果没有先产出功能逻辑图，而是只画线框图和交互，那修改迭代的次数至少是上百次。
二、功能逻辑图是什么
功能逻辑图和功能结构图的区别
注意是功能内部的逻辑流程，不是误认为是拆分功能。后者详见《如何正确的画出功能结构图》。
两种图形的使用场景是不一样的，分析功能的维度是不一样的。
一般来说先从业务上拆分功能到最细的粒度，然后再去画功能逻辑图。有时候最细粒度的功能很简单，逻辑图可不画。
多啰嗦一句，区分这2者也可以使用UML的用例思想来区分。
功能逻辑图和状态机的区别
通俗意义上的功能逻辑图表现是行为这个维度以及变化，而状态机是状态间的变化，维度是状态。后者详见《如何绘画状态机来描述业务变化》。
功能逻辑图和UML时序图的区别
算是时序图的简易版吧，UML学起来有一定门槛。但是功能逻辑图很容易上手，只是欠缺一些uml的特性。
三、如何画功能逻辑图
继续以电商APP的下单功能为例来讲一下如何画下单这个功能的逻辑图。
因为这个功能实在是太复杂，不建议一次性画出逻辑流程。建议先按照上文《如何正确的画出功能结构图》拆分出多个子功能。
然后按照子功能分别画出对应的功能逻辑图。注意这里只画了立即购买的下单功能，购物车结算的可以查看加入购物车，加载购物车，展示购物车，操作购物车。
选择商品
确认订单

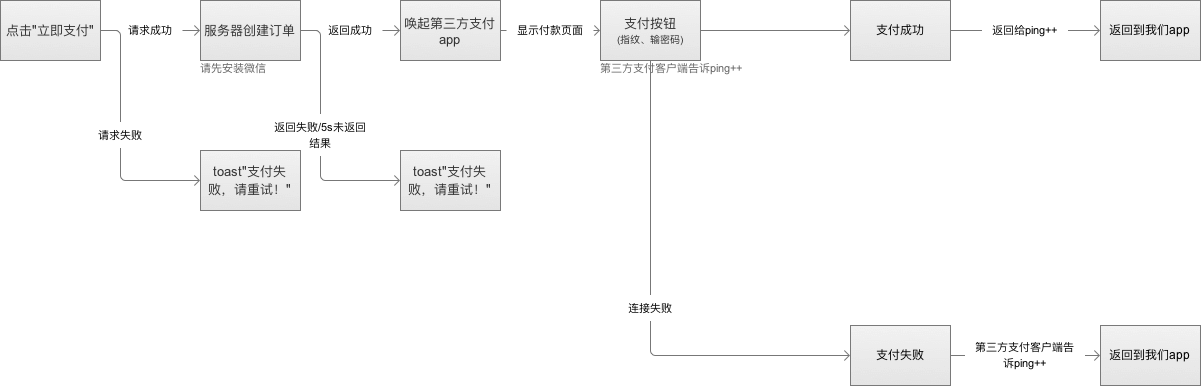

提交订单
四、功能逻辑图的元素
建议使用Axure来画，因为还支持跳转到对应的前端线框图，方便阅读。详见Axure原型加流程图功能的高效结合。
行为
使用矩形框表示，没可以区分用户行为和系统行为，uml时序图中有区分。
流程
判断条件
其他文字
五、总结
强调一下不要搞混功能逻辑图和功能结构图的运用场景。
我的建议是能拆分就拆分成功能结构，不能拆分就画功能逻辑。
