本期分享城市GDP大屏数据可视化设计，通过设计让表格里杂乱的数据更好的可视化呈现；通过数据的背景定义设计主题；通过分类数据构图布局页面；通过黄金比例让元素间更有层次。
案例解析
本产品没有原型图，拿到的只是Excel数据表格，所以这意味着要从0到1梳理数据指标，产品需求是展示全国各城市的GDP相关维度数据，通过城市选择查看该城市最新一年GDP数据指标和历年趋势。
16年-18年北京GDP数据
通过梳理，数据可以分为“经济数据”和“人口数据”两大类，其中经济数据分为5项，人口数据分为3项，功能上要切换全国各个城市，所以考虑到了加全国地图，这样基本的布局就可以确定了，如下图所示。
大屏设计布局
布局上把经济类数据、人口类数据分别放一起，这其实是数据分类展示的基本概念，想象一下大屏的使用场景，如果经济数据和人口数据穿插展示，那观者可能会左右走动或来回摇头浏览，因为屏幕很大。分类展示数据不仅符合观者的浏览顺序，同样也给讲解人员提供一个从经济到人口很好的解说顺序。
加入中国地图不光是为了能够提升视觉表现，更重要的是一个所见即所得概念，例如用户要查看几个沿海城市数据，有了地图就可以很直观的呈现给用户。
设计流程到了这一步，就需要跟需求方确认，没问题再往下走，防止对需求、数据的理解偏差。
接下来就是设计阶段，设计风格上没有过于表现科技感，因为国家城市GDP的数据展示需要一种和谐、稳定、冷静的感觉，重要的是安安静静地把数据呈现的客观合理，所以布局上也采用中规中矩左右平衡的版式，这样能体现一种平稳、和谐的展示画面。
看表设计图
最终设计稿
匹配合适的图表

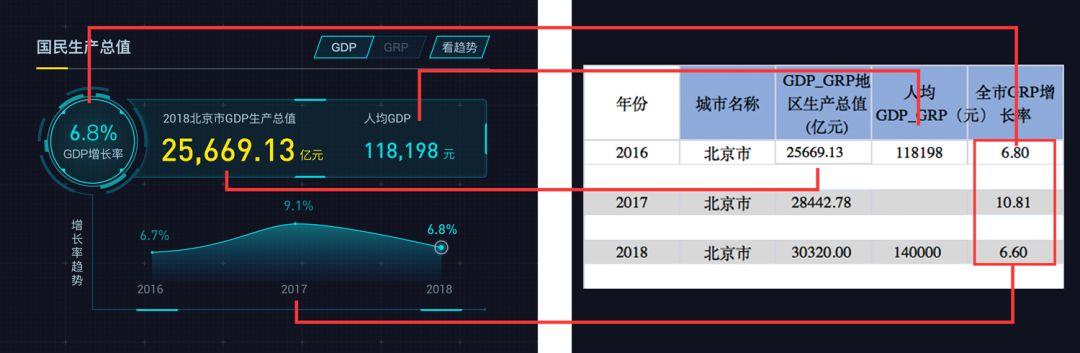

图表一
KPI图
直接把数据用文字的形式展示出来称为KPI图，一般用于关键业务指标的数据展示，比如总数据、结果数据等。
回到图表解说，GDP数据不仅关注总量，同时也关注GDP的增长率，并且要对比往年数据，没有对比增长率就失去了数据的意义，所以增长率的展示在设计上加强了视觉表现，并把历年的增长率用曲线图展示。
点击右上角“看趋势”按钮，在二级页面查看相关的次要数据，这样就通过展示数据的优先级，落实到了页面当中。
图表二
环形图与面积图
了解数据是数据可视化设计的基础，上图如果不了解“三产”是什么意思，都代表什么，那你的设计是没有依据的，这里普及一下三产的意思：
三产代表三个产业，第一产业是农业；第二产业是工业；第三产业是服务业，GDP实际就是第一、二、三产业的增加值之和。
通过对数据的了解，三产的比例总和为100%，使用环形图最为合适，不一样的是环形图通常每个类别展示的顺序是从12点方向顺时针从大到小排列展示，但三产这种则不同，它的类别是按第一产业到第三产业有明确规律顺序，所以类别有明确顺序的，要按类别顺序走，不管谁占比大，谁占比小，这样才符合观者的阅读习惯。
三产的趋势使用100%堆积面积图，不仅可以对每年每个产业做对比，同时也可以看到历年的趋势变化。
图表三
柱状图
页面的上方可切换年份，所以当用户切换到2018年时，需要重点突出2018年份数据，同理，切换到另一个年份也要突出选中的。
图表四
条形图
收入和支出属于同类数据应使用一个图表，两者具有对比关系，所以使用有对比性的条形图，其中支出数据包括教育支出与科技支出，用堆积条形图展示。
数据可视化设计，通常可以把带有小数的数据四舍五入，这样不仅可以提高观者的阅读性，数据看上去也会井然有序。如上图，图表收入数据5081.26亿元，四舍五入可以写成5081亿元。
图表五
数据可视化的本质，就是找寻一个可视化的媒介，例如图表就是数据可视化的媒介，上图地图的交互性强调了全市数据与市区数据切换展示，同样起到了媒介的作用，通过全市与市区的地图切换，可以更直观呈现数据的归属。
在数据可视化的展示上，寻找最有效的可视化方案，就是设计数据可视化的核心价值。
大屏的黄金比例技法
黄金比例0.618:1蕴藏着丰富的美学价值，在APP、Web的设计范畴内，有些时候是很难运用黄金比例设计，因为交互行为，不同分辨率适配问题，但大屏设计不一样，尺寸比例是固定的，所以大屏设计要善于运用黄金比例构图、留白、解决层次比例等。
构图布局中的黄金比例
黄金比例构图
上图运用黄金比例构图，使其画面看起来更有比例性、和谐性，同时也通过黄金比例强调了页面主次视觉，最最重要的是让设计更有理有据了。

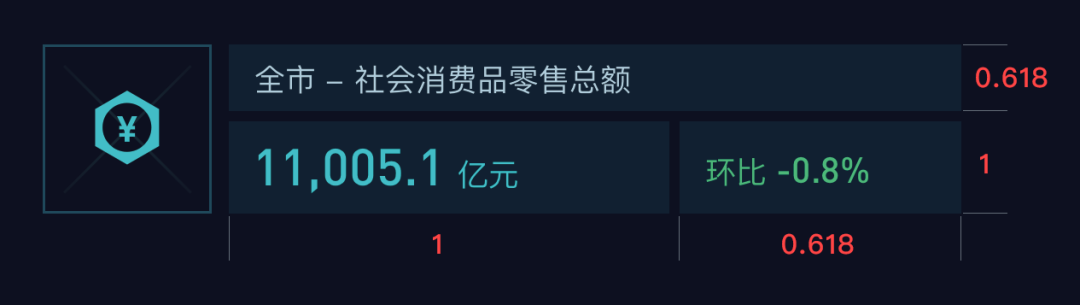

元素间的黄金比例
元素间的黄金比例
黄金比例不用刻意精准的去计算，牢记0.618比例，时刻要有使用黄金比例的意识，例如布局两个元素，第一个100px，第二个首先要考虑尝试60px或160px，培养这种使用意识很重要。
上图，图标加边框，文字加背景是一种出彩设计技法，可以使画面更饱满，有效区分层次。
留白中的黄金比例
留白的图标设计
适当的留白可以让界面更有层次、呼吸感，黄金比例是留白的很好方式，上图的图标如果没有边框，跟临近的元素对比视觉上不平衡，图标放大又过于突兀，所以通过黄金比例留白给图标加边框，使其跟临近的元素找到视觉平衡感。
总结
- 对数据的了解是数据可视化设计前的必修课；
- 寻找最有效的可视化方案，是设计数据可视化的核心价值；
- 大屏数据可视化设计要善于运用黄金比例。
