MySQL 基本架构

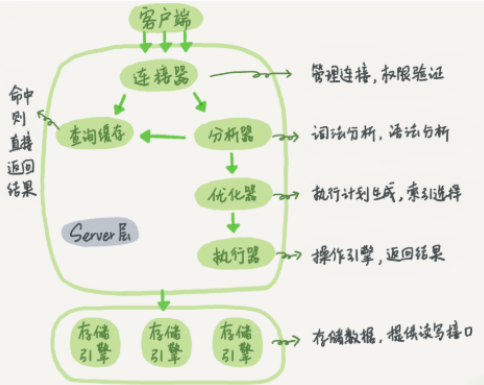

简单来说 MySQL 主要分为 Server 层和存储引擎层：

  • Server 层
    主要包括连接器、查询缓存、分析器、优化器、执行器等，所有跨存储引擎的功能都在这一层实现，比如存储过程、触发器、视图，函数等，还有一个通用的日志模块 binglog 日志模块。
  • 存储引擎层
    主要负责数据的存储和读取，采用可以替换的插件式架构，支持 InnoDB、MyISAM、Memory 等多个存储引擎，其中 InnoDB 引擎有自有的日志模块 redolog 模块。现在最常用的存储引擎是 InnoDB，它从 MySQL 5.5.5 版本开始就被当做默认存储引擎了。


Server 层基本组件介绍

1. 连接器

连接器主要和身份认证和权限相关的功能相关，就好比一个级别很高的门卫一样。

主要负责用户登录数据库，进行用户的身份认证，包括校验账户密码，权限等操作，如果用户账户密码已通过，连接器会到权限表中查询该用户的所有权限，之后在这个连接里的权限逻辑判断都是会依赖此时读取到的权限数据，也就是说，后续只要这个连接不断开，即时管理员修改了该用户的权限，该用户也是不受影响的。

2. 查询缓存

MySQL 8.0 版本后移除。

查询缓存主要用来缓存我们所执行的 SELECT 语句以及该语句的结果集。

连接建立后，执行查询语句的时候，会先查询缓存，MySQL 会先校验这个 sql 是否执行过，以 Key-Value 的形式缓存在内存中，Key 是查询预计，Value 是结果集。如果缓存 key 被命中，就会直接返回给客户端，如果没有命中，就会执行后续的操作，完成后也会把结果缓存起来，方便下一次调用。当然在真正执行缓存查询的时候还是会校验用户的权限，是否有该表的查询条件。

MySQL 查询不建议使用缓存，因为查询缓存失效在实际业务场景中可能会非常频繁，假如你对一个表更新的话，这个表上的所有的查询缓存都会被清空。对于不经常更新的数据来说，使用缓存还是可以的。

所以，一般在大多数情况下我们都是不推荐去使用查询缓存的。

MySQL 8.0 版本后删除了缓存的功能，官方也是认为该功能在实际的应用场景比较少，所以干脆直接删掉了。

3. 分析器

MySQL 没有命中缓存，那么就会进入分析器，分析器主要是用来分析 SQL 语句是来干嘛的，分析器也会分为几步：

第一步，词法分析，一条 SQL 语句有多个字符串组成，首先要提取关键字，比如 select，提出查询的表，提出字段名，提出查询条件等等。做完这些操作后，就会进入第二步。

第二步，语法分析，主要就是判断你输入的 sql 是否正确，是否符合 MySQL 的语法。

完成这 2 步之后，MySQL 就准备开始执行了，但是如何执行，怎么执行是最好的结果呢？这个时候就需要优化器上场了。

4. 优化器

优化器的作用就是它认为的最优的执行方案去执行（有时候可能也不是最优，这篇文章涉及对这部分知识的深入讲解），比如多个索引的时候该如何选择索引，多表查询的时候如何选择关联顺序等。

可以说，经过了优化器之后可以说这个语句具体该如何执行就已经定下来。

5. 执行器

当选择了执行方案后，MySQL 就准备开始执行了，首先执行前会校验该用户有没有权限，如果没有权限，就会返回错误信息，如果有权限，就会去调用引擎的接口，返回接口执行的结果。

存储引擎

1. InnoDB

是 MySQL 默认的事务型存储引擎，只有在需要它不支持的特性时，才考虑使用其它存储引擎。

实现了四个标准的隔离级别，默认级别是可重复读（REPEATABLE READ）。在可重复读隔离级别下，通过多版本并发控制（MVCC）+ 间隙锁（Next-Key Locking）防止幻影读。

主索引是聚簇索引，在索引中保存了数据，从而避免直接读取磁盘，因此对查询性能有很大的提升。

内部做了很多优化，包括从磁盘读取数据时采用的可预测性读、能够加快读操作并且自动创建的自适应哈希索引、能够加速插入操作的插入缓冲区等。

支持真正的在线热备份。其它存储引擎不支持在线热备份，要获取一致性视图需要停止对所有表的写入，而在读写混合场景中，停止写入可能也意味着停止读取。

2. MyISAM

设计简单，数据以紧密格式存储。对于只读数据，或者表比较小、可以容忍修复操作，则依然可以使用它。

提供了大量的特性，包括压缩表、空间数据索引等。

不支持事务。

不支持行级锁，只能对整张表加锁，读取时会对需要读到的所有表加共享锁，写入时则对表加排它锁。但在表有读取操作的同时，也可以往表中插入新的记录，这被称为并发插入（CONCURRENT INSERT）。

可以手工或者自动执行检查和修复操作，但是和事务恢复以及崩溃恢复不同，可能导致一些数据丢失，而且修复操作是非常慢的。

如果指定了 DELAY_KEY_WRITE 选项，在每次修改执行完成时，不会立即将修改的索引数据写入磁盘，而是会写到内存中的键缓冲区，只有在清理键缓冲区或者关闭表的时候才会将对应的索引块写入磁盘。这种方式可以极大的提升写入性能，但是在数据库或者主机崩溃时会造成索引损坏，需要执行修复操作。

比较

区别 MyISAM InnoDB
事务 不支持事务
强调的是性能，每次查询具有原子性,其执行速度比InnoDB更快		 支持事务
锁的粒度 只支持表锁 既支持表锁，又支持行锁
索引结构 非聚集索引 聚集索引
主键 允许没有任何索引和主键的表存在，索引都是保存行的地址 如果没有设定主键或者非空唯一索引，
会自动生成一个6字节的主键(用户不可见)，
数据是主索引的一部分，附加索引保存的是主索引的值
外键 不支持 支持

为什么MyISAM会比Innodb 的查询速度快？

  • 数据块，InnoDB要缓存，MyISAM只缓存索引块， 这中间还有换进换出的减少
  • InnoDB寻址要映射到块，再到行，MyISAM 记录的直接是文件的OFFSET，定位比InnoDB要快
  • InnoDB还需要维护MVCC一致；虽然你的场景没有，但他还是需要去检查和维护

语句执行分析*

一条 sql 语句是如何执行的呢？其实我们的 sql 可以分为两种：

  • 一种是查询
  • 一种是更新（增加，更新，删除）

1. 查询语句分析

  1. SELECT * FROM
  2. tb_student
  3. WHERE age='18' and name=' 张三 ';

执行流程如下：

  • 先检查该语句是否有权限，如果没有权限，直接返回错误信息；
    如果有权限，在 MySQL8.0 版本以前，会先查询缓存，以这条 sql 语句为 key 在内存中查询是否有结果，如果有直接缓存，如果没有，执行下一步
  • 通过分析器进行词法分析，提取 sql 语句的关键元素，比如提取上面这个语句是查询 select，提取需要查询的表名为 tb_student,需要查询所有的列，查询条件是这个表的 id=’1’；
    判断这个 sql 语句是否有语法错误，比如关键词是否正确等等，如果检查没问题就执行下一步。
  • 接下来就是优化器进行确定执行方案，上面的 sql 语句，可以有两种执行方案：
    第一种方案：先查询学生表中姓名为“张三”的学生，然后判断是否年龄是 18
    第二种方案：先查询学生表中年龄 18 岁的学生，然后再查询姓名为“张三”
    那么优化器根据自己的优化算法进行选择执行效率最好的一个方案（只是优化器认为，有时候不一定最好）。那么确认了执行计划后就准备开始执行了。
  • 进行权限校验，如果没有权限就会返回错误信息，
    如果有权限就会调用数据库引擎接口，返回引擎的执行结果。

2. 更新语句分析

  1. UPDATE tb_student SET age='19'
  2. WHERE name=' 张三 ';

本条语句也基本上会沿着上一个查询的流程走，只不过执行更新的时候肯定要记录日志，这就会引入日志模块了，MySQL 自带的日志模块式 binlog（归档日志） ，所有的存储引擎都可以使用，我们常用的 InnoDB 引擎还自带了一个日志模块 redo log（重做日志），我们就以 InnoDB 模式下来探讨这个语句的执行流程。流程如下：

  • 先查询到张三这一条数据，如果有缓存，也是会用到缓存
  • 然后拿到查询的语句，把 age 改为 19，然后调用引擎 API 接口，写入这一行数据，InnoDB 引擎把数据保存在内存中，同时记录 redo log，此时 redo log 进入 prepare 状态，然后告诉执行器，执行完成了，随时可以提交
  • 执行器收到通知后记录 binlog，然后调用引擎接口，提交 redo log 为 commit 状态
  • 更新完成

为什么要用两个日志模块，用一个日志模块不行吗?

这是因为最开始 MySQL 并没与 InnoDB 引擎( InnoDB 引擎是其他公司以插件形式插入 MySQL 的) ，MySQL 自带的引擎是 MyISAM，但是我们知道 redo log 是 InnoDB 引擎特有的，其他存储引擎都没有，这就导致会没有 crash-safe 的能力(crash-safe 的能力即使数据库发生异常重启，之前提交的记录都不会丢失)，binlog 日志只能用来归档。

并不是说只用一个日志模块不可以，只是 InnoDB 引擎就是通过 redo log 来支持事务的。那么，又会有同学问，我用两个日志模块，但是不要这么复杂行不行，为什么 redo log 要引入 prepare 预提交状态？这里我们用反证法来说明下为什么要这么做？

  • 先写 redo log 直接提交，然后写 binlog，假设写完 redo log 后，机器挂了，binlog 日志没有被写入，那么机器重启后，这台机器会通过 redo log 恢复数据，但是这个时候 bingog 并没有记录该数据，后续进行机器备份的时候，就会丢失这一条数据，同时主从同步也会丢失这一条数据。
  • 先写 binlog，然后写 redo log，假设写完了 binlog，机器异常重启了，由于没有 redo log，本机是无法恢复这一条记录的，但是 binlog 又有记录，那么和上面同样的道理，就会产生数据不一致的情况。

如果采用 redo log 两阶段提交的方式就不一样了，写完 binglog 后，然后再提交 redo log 就会防止出现上述的问题，从而保证了数据的一致性。那么问题来了，有没有一个极端的情况呢？假设 redo log 处于预提交状态，binglog 也已经写完了，这个时候发生了异常重启会怎么样呢？ 这个就要依赖于 MySQL 的处理机制了，MySQL 的处理过程如下：

  • 判断 redo log 是否完整，如果判断是完整的，就立即提交。
  • 如果 redo log 只是预提交但不是 commit 状态，这个时候就会去判断 binlog 是否完整，如果完整就提交 redo log, 不完整就回滚事务。

这样就解决了数据一致性的问题。

总结

查询语句过程：

  1. 分析器，进行权限校验
  2. 查询缓存
  3. 分析器进行词汇分析，语法分析
  4. 优化器生成执行计划
  5. 权限校验
  6. 执行器
  7. 引擎

更新语句过程：

  1. 分析器
  2. 权限校验
  3. 执行器
  4. 引擎
  5. redo log prepare
  6. binlog
  7. redo log commit
