参考来源：
CSDN：超平实版 Pytorch Self-Attention: 参数详解(尤其是mask)(使用nn.MultiheadAttention)

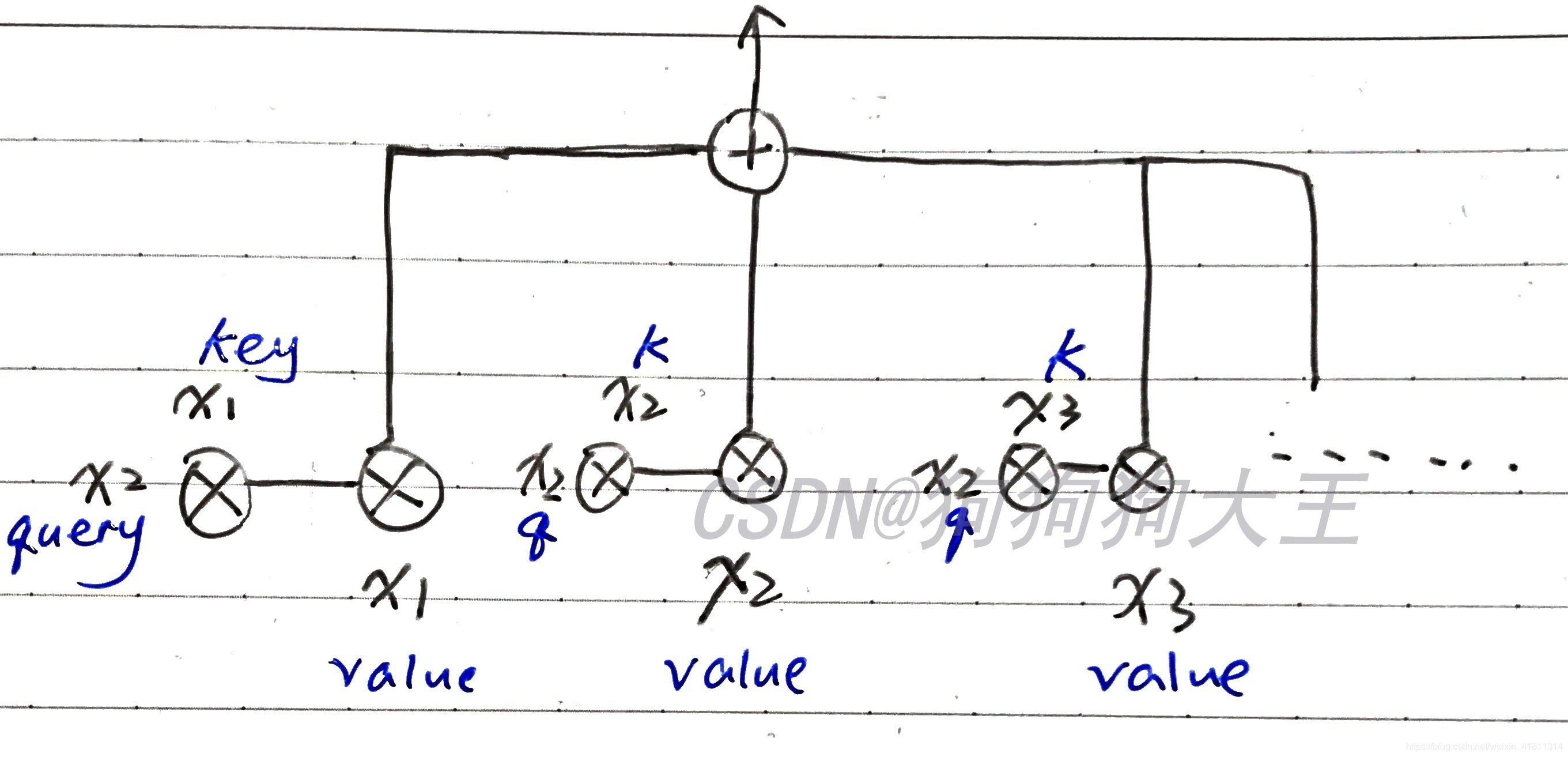

Self-Attention 的结构图

self-attention 的具体结构参照下图。
(图中为输出第二项 attention output 的情况，k 与 q 为 key、query 的缩写)
本文中将使用 Pytorch 的 **torch.nn.MultiheadAttention** 来实现 **self-attention**。

2. forward 输入中的 query、key、value

首先，前三个输入是最重要的部分 query、key、value。由图 1 可知，我们 self-attention 的这三样东西其实是一样的，它们的形状都是：**(L,N,E)**。

**L**：输入 sequence 的长度（例如一个句子的长度）。
**N**：批大小（例如一个批的句子个数）。
**E**：词向量长度。

3. forward 的输出

输出的内容很少只有两项：

  1. attn_output

即通过 self-attention 之后，从每一个词语位置输出来的 attention。其形状为 (L,N,E)，是和输入的 query 它们形状一样的。因为毕竟只是给 value 乘了一个 weight。

  1. attn_output_weights

即 attention weights，形状是 (N,L,L)，因为每一个单词和任意另一个单词之间都会产生一个 weight，所以每一句句子的 weight 数量是 L*L。

4. 实例化一个 nn.MultiheadAttention

这里对 MultiheadAttention 进行一个实例化并传入一些参数，实例化之后我们得到的东西我们就可以向它传入 input 了。
实例化时的代码：

  1. multihead_attn = nn.MultiheadAttention(
  2.     embed_dim,
  3.     num_heads
  4. )

其中，embed_dim 是每一个单词本来的词向量长度；num_heads 是我们 MultiheadAttention 的 head 的数量。
pytorch 的 MultiheadAttention 应该使用的是 Narrow self-attention 机制，即，把 embedding 分割成 num_heads 份，每一份分别拿来做一下 attention 。
也就是说：单词 1 的第一份、单词 2 的第一份、单词 3 的第一份…会当成一个 sequence，做一次我们图 1 所示的 self-attention。
然后，单词 1 的第二份、单词 2 的第二份、单词 3 的第二份…也会做一次
直到单词 1 的第 num_heads 份、单词 2 的第 num_heads 份、单词 3 的第 num_heads 份…也做完 self-attention。
从每一份我们都会得到一个 (L,N,E) 形状的输出，我们把这些全部 concat 在一起，会得到一个 (L,N,E*num_heads) 的张量。
这时候，我们拿一个矩阵，把这个张量的维度变回 (L,N,E) 即可输出。

5. 进行 forward 操作

我们把我们刚才实例化好的 multihead_attn 拿来进行 forward 操作（即输入 input 得到 output）：

  1. attn_output, attn_output_weights = multihead_attn(query, key, value)

6. 关于 mask

mask 可以理解成遮罩、面具，作用是帮助我们“遮挡”掉我们不需要的东西，即让被遮挡的东西不影响我们的 attention 过程。
在 forward 的时候，有两个 mask 参数可以设置：

  1. **key_padding_mask**

每一个 batch 的每一个句子的长度一般是不可能完全相同的，所以我们会使用 padding 把一些空缺补上。而这里的这个 key_padding_mask 是用来“遮挡”这些 padding 的。
这个 mask 是二元(binary)的，也就是说，它是一个矩阵和我们 key 的大小是一样的，里面的值是 1 或 0，我们先取得 key 中有 padding 的位置，然后把 mask 里相应位置的数字设置为 1，这样 attention 就会把 key 相应的部分变为”-inf“。 (为什么变为 -inf 我们稍后再说)

  1. **attn_mask**

这个 mask 经常是用来遮挡“正确答案”的：
假如你想要用这个模型每次预测下一个单词，我们每一个位置的 attention 输出是怎么得来的？是不是要看一遍整个序列，然后每一个单词都计算一个 attention weight？那也就是说，你在预测第 5 个词的时候，你其实会看到整个序列，这样的话你在预测之前不就已经知道第 5 个单词是什么了，这就是作弊了。
我们不想让模型作弊，因为在真实使用这个模型去预测的时候，我们是没有整个序列的信息的。那么怎么办？那就让第 5 个单词的 attention weight=0 吧，即声明：我不想看这个单词，我的注意力一点也别分给它。

如何让这个 weight=0：
我们先想象一下，我们目前拥有的 attention scores 是什么样的？(注：attention_score 是 attention_weight 的初始样子，经过 softmax 之后会变成 attention_weight。
attention_score 和 weight 的形状是一样的，毕竟只有一个 softmax 的差别)
我们之前提到，attention weights 的形状是 L*L，因为每个单词两两之间都有一个 weight。

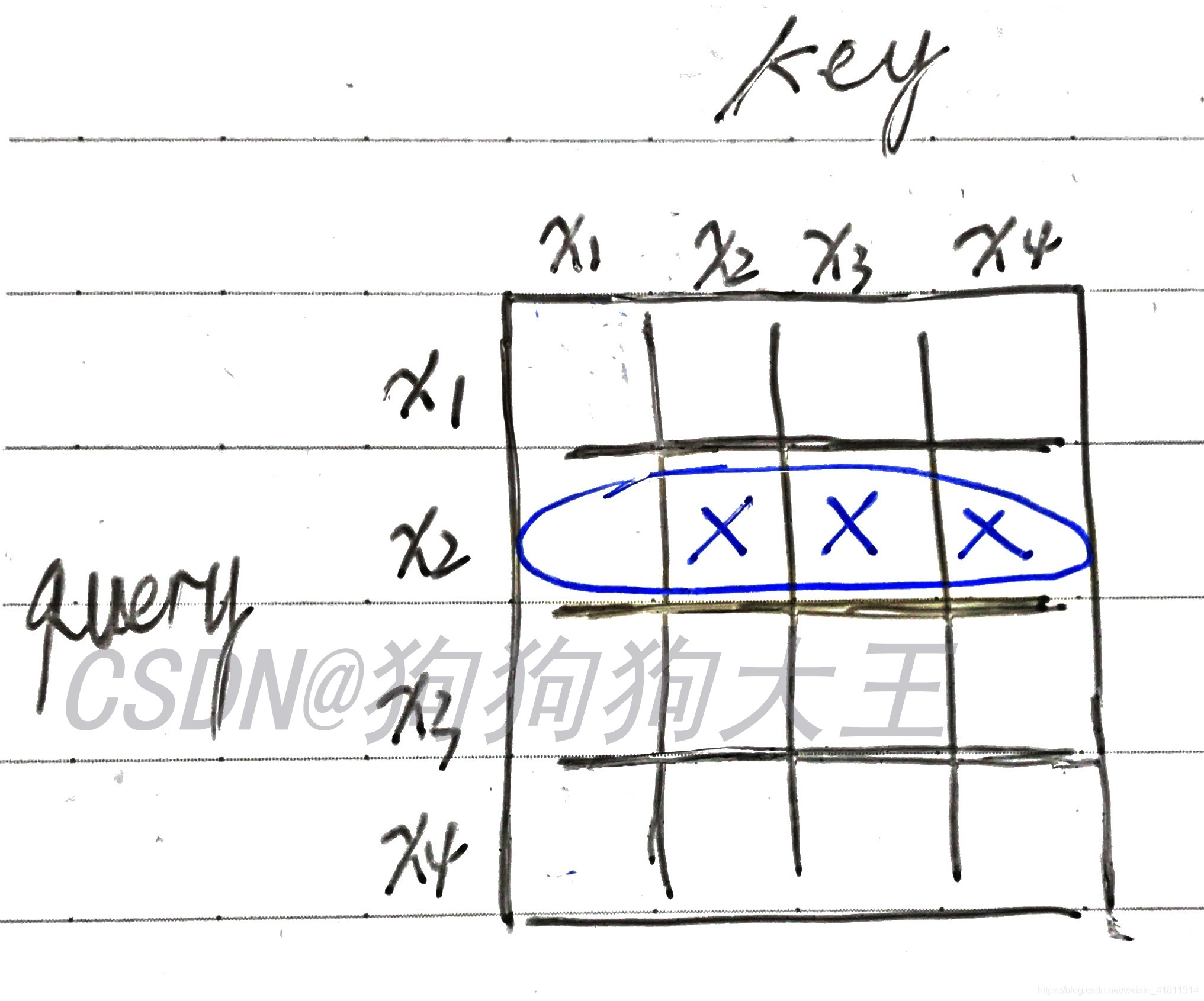

如下图所示，我用蓝笔圈出的部分，就是“我想要预测x2”时，整个 sequence 的 attention score 情况。我用叉划掉的地方，是我们希望 =0 的位置，因为我们想让 x2、x3、x4 的权值为 0，即：预测 x2 的时候，我们的注意力只能放在 x1 上。
对于其他行，你可以以此类推，发现我们需要一个三角形区域的 attention weight=0（见最底下的图）, 这时候我们的 attn_mask 这时候就出场了，把这个 mask 做成三角形即可。
和 key_padding_mask 不同，我们的 attn_mask 不是 binary 的，而是一个“additive mask”。
什么是 additive mask 呢？就是我们 mask 上设置的值，会被加到我们原本的 attention score 上。我们要让三角形区域的 weight=0，我们这个三角 mask 设置什么值好呢？答案是 -inf，（这个 -inf 在 key_padding_mask 的讲解中也出现了，这里就来说说为什么要用-inf）。我们上面提到了，attention score 要经过一个 softmax 才变成 attention_weights。
我们都知道 softmax 的式子可以表示为：
超平实版 Pytorch Self-Attention：参数详解(尤其是 mask)(使用 nn.MultiheadAttention) - 图3
当我们 attention score 的值设置为 -inf (可以看作这里式子里的 zj=−inf)，于是通过 softmax 之后我们的 attention weight就会趋近于0了，这就是为什么我们这里的两个 mask 都要用到 -inf。

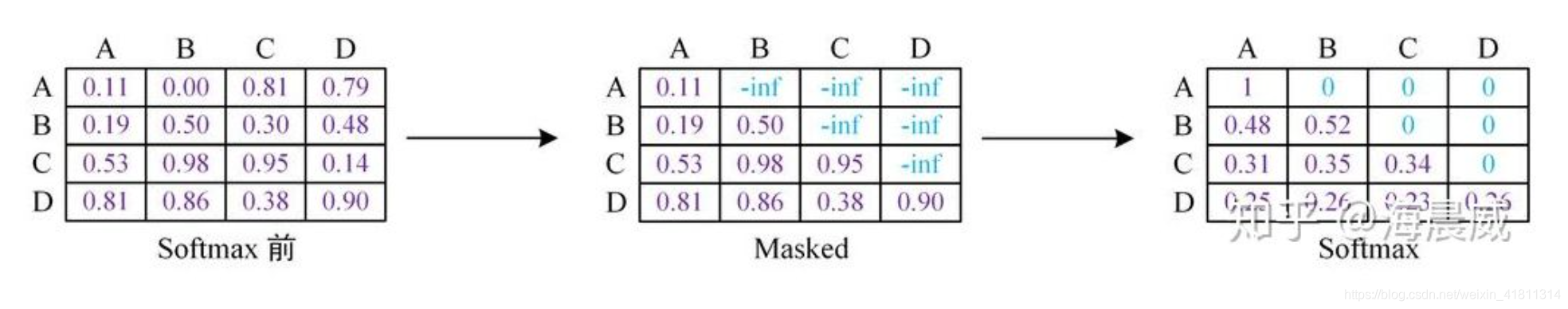

三角形的样子和 softmax 前后的情况可见下图：（图源见水印）
