上篇介绍了各种转轴式防丢（防掉落）门盖的一般结构形式，本篇主要介绍弹性式防丢（防掉落）门盖的结构形式。
弹性式门盖也分为两种：
**1、弹性式翻盖
2、弹性式滑盖**
弹性式门盖所具备的弹性主要来自于内部的弹簧（扭簧类居多）、金属弹片或者塑胶自身具备的弹性，下面会逐一介绍。
首先压（拉）簧类弹性门盖的平时见得少，具体实现形式可以通过转接机构实现，可参考下图：
扭簧类弹性门盖，在日常生活产品中较为常见，应用广泛。

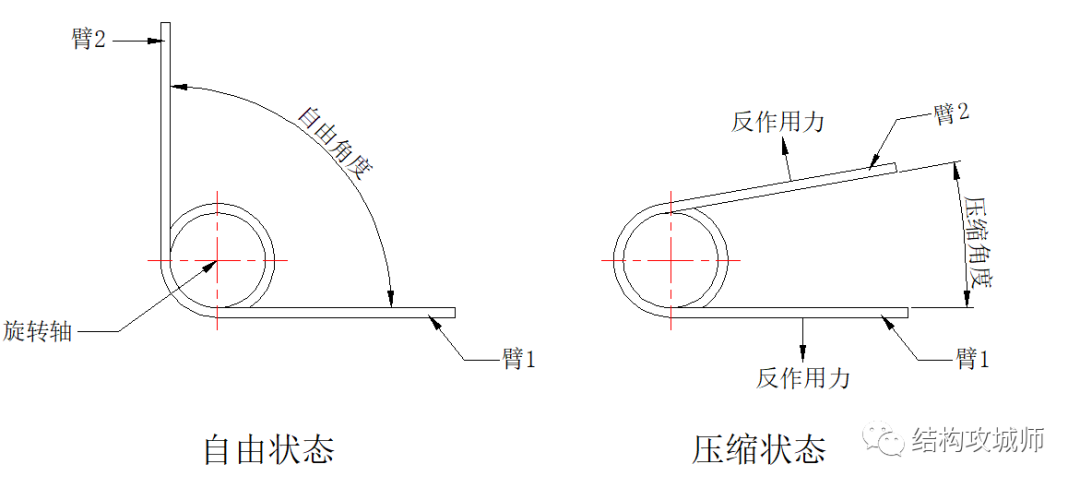

首先看下扭簧的两种状态：自由状态和压缩状态。其中压缩状态会在两臂向外释放反作用力，此状态处在一种不稳定的状态，如果没有阻挡，扭簧两臂会朝着反作用力的方向绕着旋转轴转动至自由角度。
弹性式翻盖原理：利用上述扭簧的回弹（或叫自复位）特性，把臂1固定在不动侧（底座），臂2固定在转动侧（门盖），旋转轴联接不动侧和转动侧，就形成了一种弹性门盖，其中压缩状态为门盖的闭合状态，自由状态为门盖的打开状态。当然，这还不算完整的门盖结构，因为这种结构没有在闭合状态或任意角度实现自锁，还有在打开方向上没有行程限位结构，限位结构不难，要么在旋转轴上做 ，要么在其他地方做，这里不接着复述了。
一、下面主要介绍弹性式翻盖闭合时的锁盖结构
第一种，即使常见的按键开关，家电类产品会经常看到，比如电饭锅。
第二种，按压式卡扣，安装有这种卡扣的门盖按下去一次锁住，再按一次松开，（具体的原理以后找到合适的资料再细说，运用这种原理的结构还有圆珠笔、内存卡槽等）。这种卡扣网上有现成的，由于形状太小，，一般用于受力不大的产品，比如以下这个垃圾桶。
，时长02:58
（视频来源网络，如侵权，可删）
其中的一款，卡扣尺寸和安装孔尺寸如下：
第三种，
1、异性磁吸+扭簧转轴，即翻盖和本体远离转轴处都安装有异性磁极的磁铁（或者一边是铁块），最重要的是磁铁的吸力要大于扭簧的弹力，当用手轻轻一拨开翻盖到弹力大于吸力时，翻盖在扭簧弹力的下自然打开到最大限位处。这种结构是我自己想的，目前还找不到好的例子。
2、异性磁吸+同性磁斥+无扭簧转轴，这种方案，比如下面的苹果AirPods充电盒的效果。
具体怎么实现的呢，看下图，红色框的磁铁为外侧的同性相吸磁铁，绿色框的为靠近你转轴侧的异性相斥的磁铁，中间黄色框也是磁铁，不过是用来跟霍尔传感器配对用以检测翻盖的开闭状态的，其他磁铁时用来吸附耳机本体的。
原理：当用手拨开翻盖时，手指作用于翻盖的力大于外侧磁铁的吸力，翻盖开始转动，磁体吸力随着减小，当转动到一定角度时（此时手指已经离开翻盖），内测的磁铁排斥力大于外侧磁铁的吸力，翻盖就在内测磁铁排斥力的作用下向上转动到最大角度，反之亦然。得益于合适充电盒外形尺寸，基本上单手就可以操作。

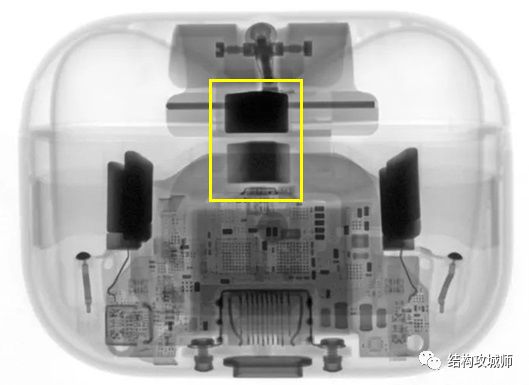

3、弹性合页，苹果无线耳机到了AirPods Pro这一代，不是以上这种转轴方案了，如下图，中间只保留霍尔传感器配对磁铁了，据说这一代的转轴方案采用的是类似眼镜盒效果的弹性合页方案，具体是什么样的结构，目前没法找到资料，如哪位了解，望留言。
二、下面介绍无锁盖结构的弹性式翻盖。
第一种，扭簧式无锁盖结构的弹性式翻盖，还是上一篇介绍的洗衣机翻盖例子，有一个细节上一篇没介绍，是故意放到本篇介绍的，我拆开后发现有跟扭簧连接着，如下图。

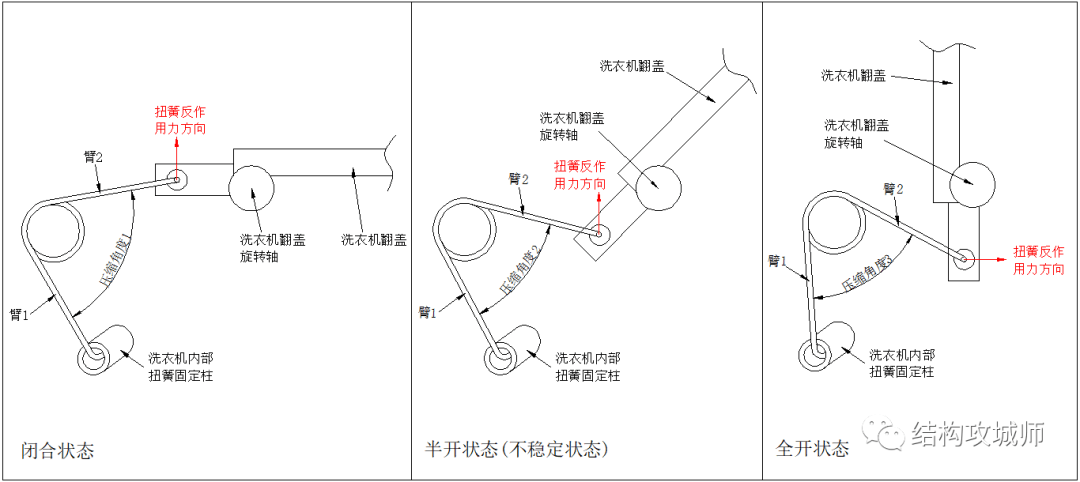

原理如下图（图有点粗糙，能明白就好
）：
原理：一句话概括就是改变扭簧的反作用力方向和大小。
闭合状态：扭簧处于一定的压缩状态，洗衣机翻盖另一端会受到一个向下的力矩，由于翻盖有限位，此时翻盖一直处于闭合，当用手打开翻盖时，会感觉到阻力的感觉。
半开状态：此状态扭簧处于很大的压缩状态，洗衣机翻盖转轴两端理论上处于平衡状态（即等于重力矩），此时无论向下还是向上拉翻盖提手，都会很容易改变翻盖此时的状态（所以也称不稳定状态），如向下，就回到了闭合状态；如向上继续打开翻盖，翻盖受到向上的力矩大于重力矩，此时就算放开手，翻盖也会自己旋转到最大打开状态处（即限位处）。
第二种，弹片式无锁盖结构的弹性式翻盖，此种弹性元件使用的不是扭簧，而是金属弹片，原理跟上面介绍的一样，这里就不重复了，以下是我自己眼镜盒里面的弹性合页，黑色那两片就是弹片，网上有不同规格的，有需要可以去搜索。

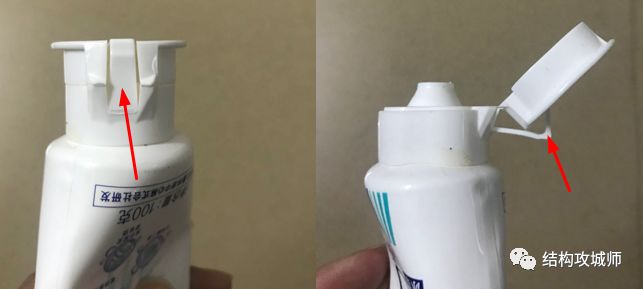

第三种，塑胶无锁盖结构的弹性式翻盖，如下图，这是牙膏的翻盖，主要靠中间的一体成型的塑胶弹片起弹性作用，原理也跟上面的一样，这里也不重复了，放段短视频体会下吧。
，时长00:09
本篇侧重介绍的是弹性式翻盖的结构形式以及实现的原理，具体尺寸数据应根据具体产品设计，以上为个人生活常见的结构总结，难免有不全或表述不妥的地方，如各位读者有其他形式的翻盖结构经验或资料望后台留言，谢谢！
本篇图文主要介绍一般的弹性式翻盖的结构，下一篇介绍弹性式滑盖的结构。
