一、唇膏，如图：
1.此处一圈均分4个圆型波点，对应的防尘罩位置需淘胶避空。
2.防尘罩内环扣为一整圈，（由于此处为了不同方向都可以方便安装，不设计限位结构，所以内环扣需设计成一整圈），经卡尺测量，扣合量0.2左右，模具上强行顶出出模。
二、润肤霜瓶子，如图：

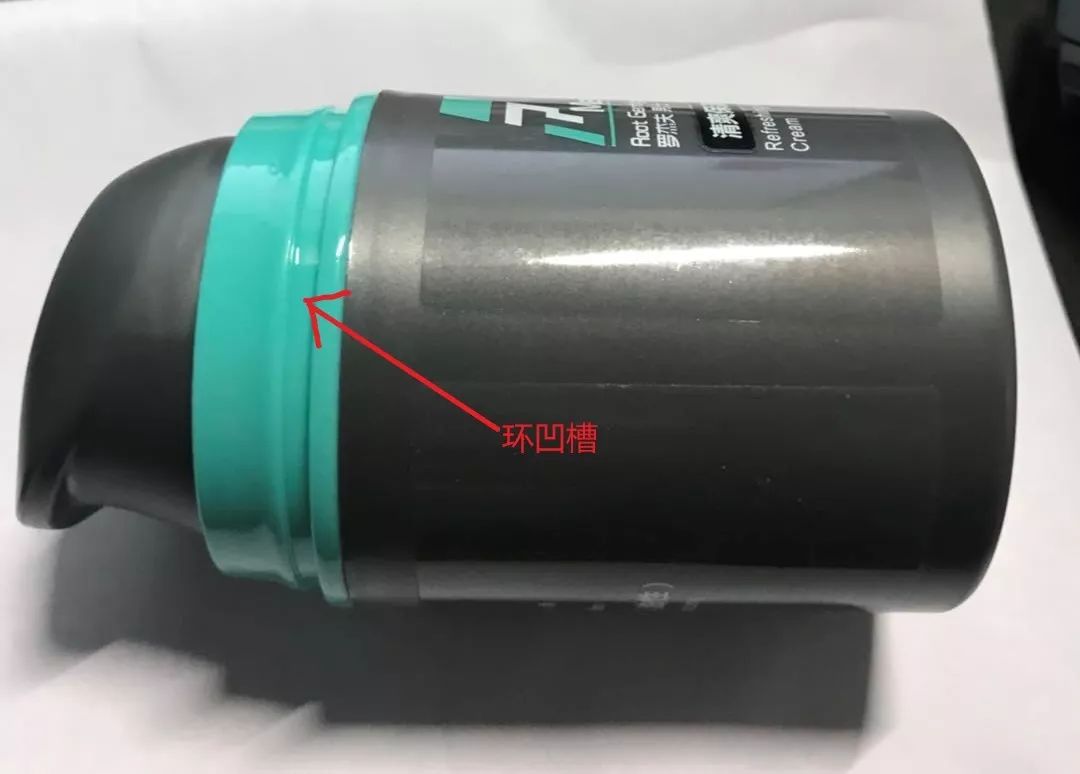

1.青色件此处为一环形凹槽，模具上对半出行位。
2.防尘罩上不是一整圈的内环扣，而是均分4段内扣，不设计整圈的原因：猜测是为了拆装方便，手感好，当然如果扣不紧，后期可通过加胶的方式加长内扣长度，为了以后改模留余地，经卡尺测量，扣合量0.3左右，模具上也是通过强行顶出出模。
三、剃须刀，如图：

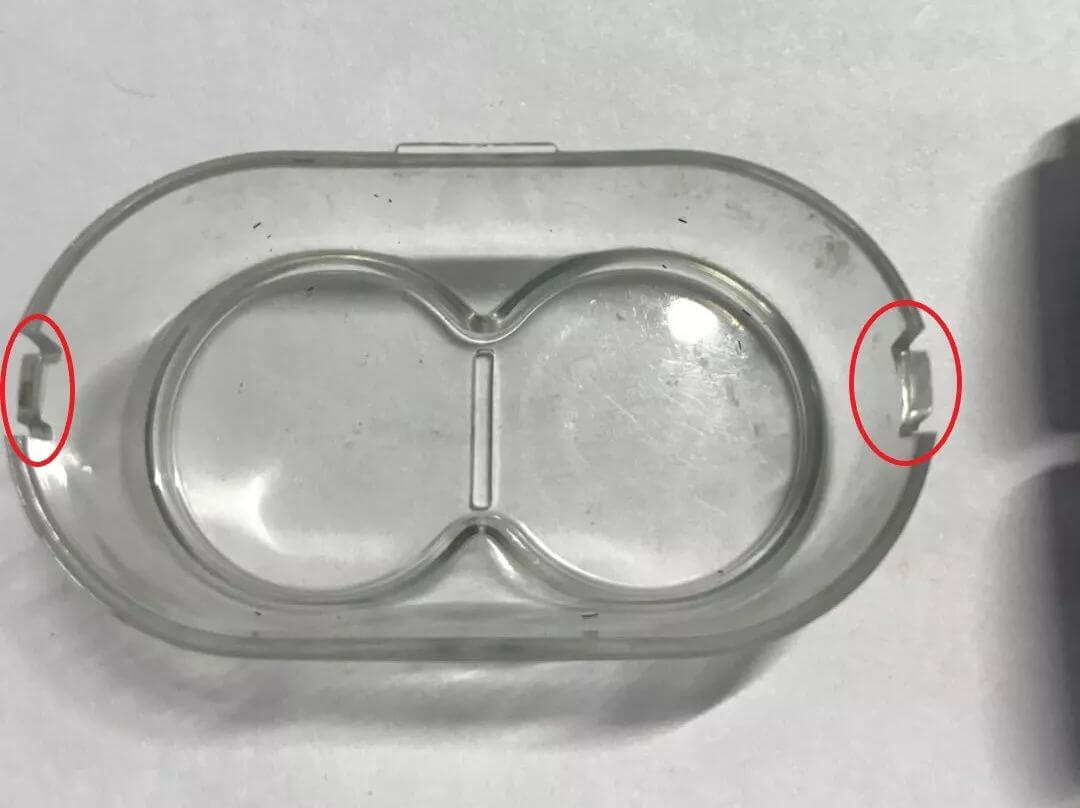

1.此防尘盖两个挂耳不是通过卡扣的方式固定，而是通过卡紧的方式与剃须刀机身身紧配。
2.注意挂耳的结构，如图，往内形成一点倒扣，两边切掉增加挂耳的弹性，装配时，挂耳往外变形，挂耳与机身就形成一个紧配的状态，当然此方式没有上面两种可靠，用久了容易掉，模具上也是通过强行顶出出模。

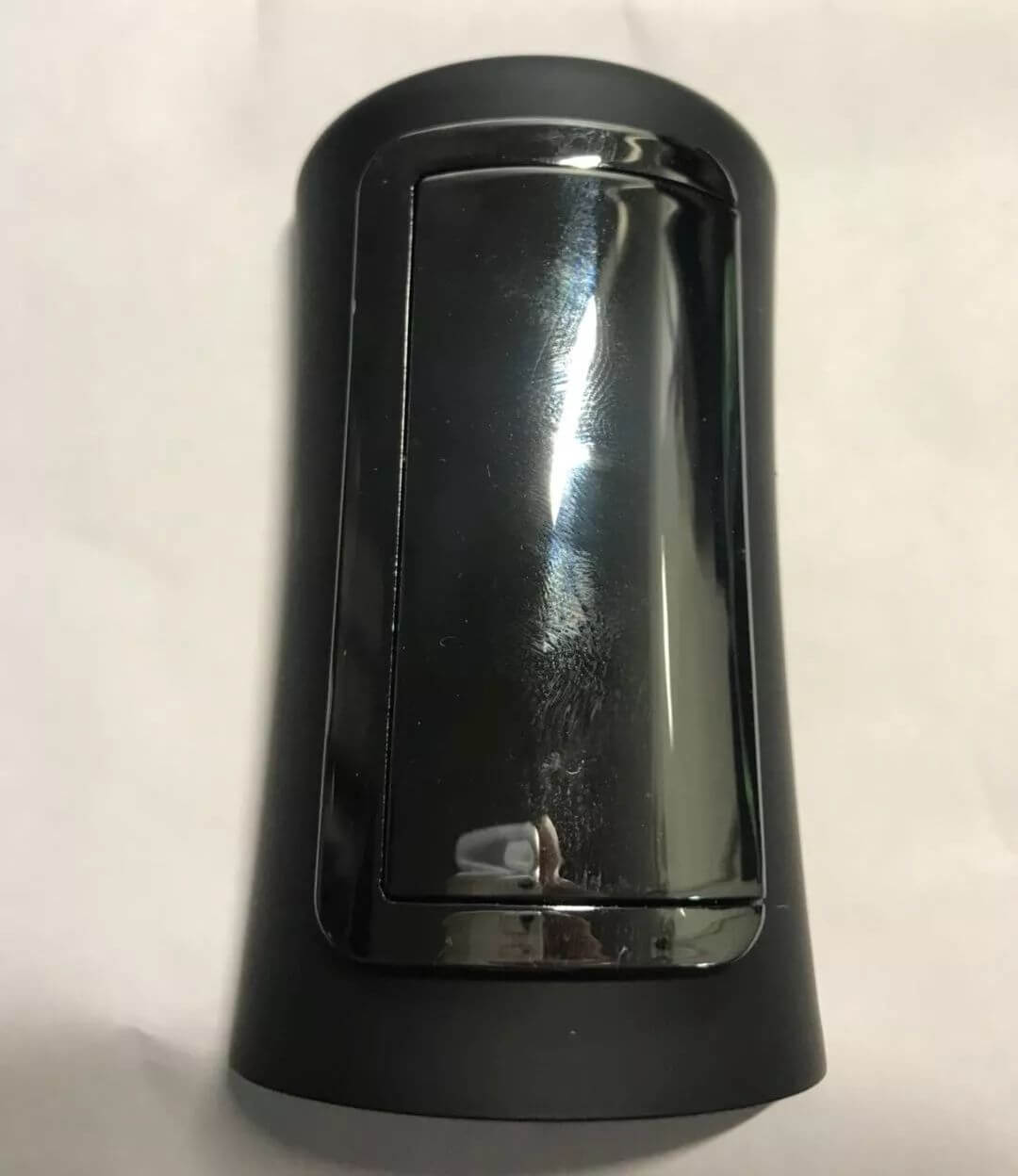

四、下面是一个产品的活动盖子，如图，关闭状态，外观上没有明显的扣手位。
打开状态，如图：
此盖子无论打开还是关闭状态，都没有松松垮垮，打开或关闭可人为地用手轻轻拨动一下就可以了。为了达到此效果，里面上下设置了两根扭簧，在打开或关闭状态下对应地都提供一个力矩，有点巧妙。大家可看图脑补一下。
五、总结：
综上所述，防尘盖子的结构一般都是需要方便多次拆装且不容易损坏的结构，一般有以下三种：
1.卡扣结构
1）扣合量小，如上面唇膏和润肤霜瓶子或签字笔盖，通过轻微变形强行扣合。
2）扣合量大，如饮水机入水口的聪明座，采用的是旋扣。
2.紧配结构
1）硬胶配硬胶，如上面的剃须刀，其中一件需在结构上设计可变形结构。
2）软胶配硬胶，如U盘的USB盖子，软胶盖子需做过盈配合。
3.机械结构
如上面最后那个盖子，内部通过设计机构来达到盖子的开闭要求。
END
特别声明：本文内容为本公众号整理、编辑、原创，只用于学习交流，如需转载，请声明出处，以上内容如有错误，欢迎留言指正，谢谢！
