上篇介绍了各种弹性式翻盖的结构形式和实现原理，本篇主要介绍滑盖的结构形式和实现原理。
滑盖一般可分为：
1.塑胶滑盖
**2.电动式滑盖
3.弹性式滑盖**
一、塑胶滑盖

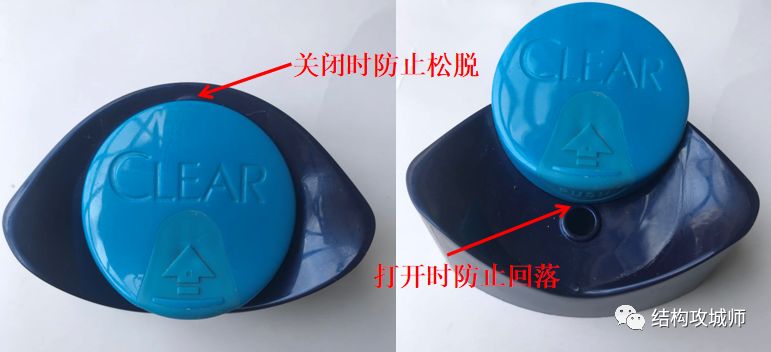

常见于洗发水瓶盖的结构上，其滑盖结构的实现方式简单，成本低。具体的结构细节见下图：
其中，两边的导槽为卡扣式的导槽（滑轨），盖体为PP料，很容易硬压装配上去，包括打开和关闭时的锁盖结构，都是利用了塑胶的弹性变形特性。
，时长00:20
二、电动式滑盖
1. 比如应用在智能门锁上的滑盖。
以上两款主要区别是电机，
第一款，电机为直流有刷电机，此种电机在额定电压下一般转速很高，需要连接减速器把转速降低增加扭矩才能满足智能门锁的滑盖要求。
第二款，电机为步进电机，它的速度是通过脉冲来控制的，即通过软件上控制脉冲的频率间接控制电机的转速，这样可以直接不需要减速器就能满足智能门锁的滑盖要求。
电动式滑盖原理：齿轮固定在电机输出轴上，电机固定在滑盖上，齿条固定在门锁本体上 ，齿轮也齿条相啮合，电机带动齿轮，齿轮带动齿条做直线运动，反过来就是滑盖相对于门锁本体做直线运动，闭合和打开的状态可以通过限位开关等方式控制电机的停止。
2. 此处可以延伸出一种手动式滑盖，比如，去掉上面第二款智能门锁的步进电机，用一个阻尼缓冲器代替，如下图。
手动式滑盖原理：用手向上滑动滑盖，由于齿条是固定的，齿轮齿条之间的啮合关系，此时齿轮会发生转动，由于齿轮和转轴之间存在阻尼（填充阻尼硅油），滑动过程会感觉到一定的阻力，滑盖被平缓地推到最高点，当放手时，滑盖由于自身重力的作用会自动向下滑动，也由于有阻尼的存在，滑盖会慢慢地滑落至最低点，避免滑盖加速滑落到最低点造成冲击，发出噪音和损坏器件。（最高点的锁盖方式之一：通过弹性电磁扣，当需要向下滑落时，转动手柄，切断电磁铁的电，扣位失去作用，滑盖自然下落）
运用此阻尼原理的还有大疆无人机遥控器手机支架。

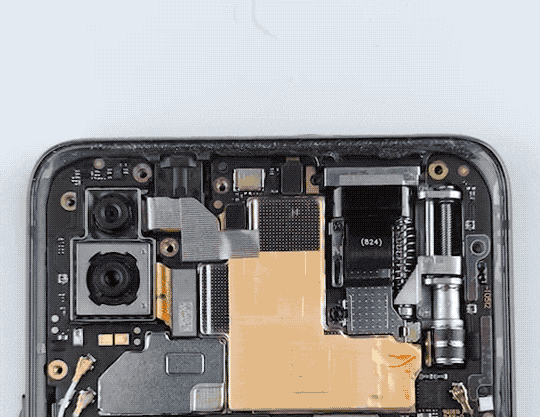

除此之外，还有手机升降摄像头升降机构（微型步进电机+行星减速器+螺杆+导轨）
比如vivo NEX的升降摄像头模组结构：
比如OPPO Find X的升降摄像头模组结构：
三、弹性式滑盖
其原理跟上一篇提到的扭簧式无锁盖结构的弹性式翻盖是一样的，这里就不复述了，可以点击了解各种防丢（防掉落）门盖的结构设计（中）。
下面举几个例子说明。

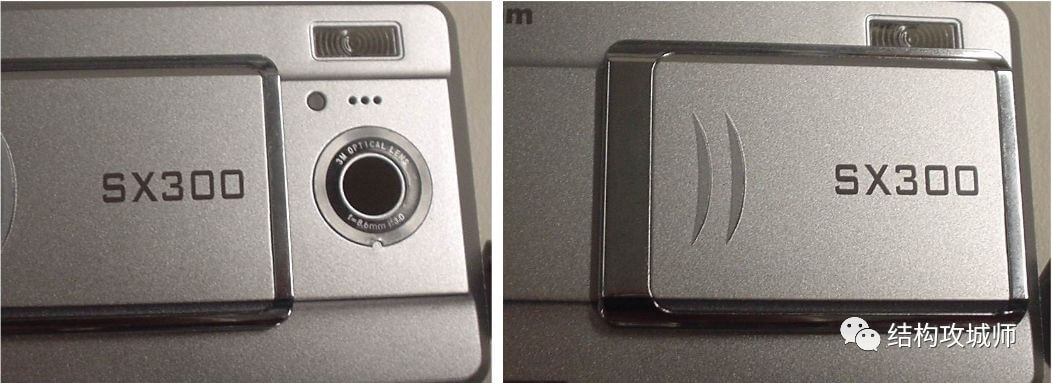

1、数码相机滑盖
A状态，扭簧处于最大压缩状态，此状态很不稳定，你基本上很难把盖子滑倒此处位置停留，当然，理论上是有一个位置是受力平衡的，但是人为地难以通过手指的力把盖子推到此位置保持平衡。
B状态是滑盖打开到最大处的状态，此时扭簧继续给滑盖施加一个打开方向上的力，让滑盖不至于自然关闭。
C状态是滑盖关闭到最小处的状态。此时扭簧继续给滑盖施加一个关闭方向上的力，让滑盖不至于自然打开。
B、C状态都是在A状态的平衡位置偏左偏右，由于扭簧没有阻挡而向两边方向释放扭力，致使滑盖向B或C最大行程处滑动。
由于没有阻尼，当滑盖到达最大行程限位处时，会听到轻微的撞击声，声音的大小跟扭簧释放到最大行程限位处的力有关。所以，应根据场合选择合适的扭簧，这样才能保证手感和减小撞击声。
2、滑盖手机
由于手机厚度方向空间的关系，一般采用W型弹簧，原理一样。
3、电子点烟器周转滑盖
，时长00:06
原理跟上面数码相机滑盖一样，只是电子点烟器滑盖的导轨为圆周型。
本篇侧重介绍的是各种滑盖的结构形式以及实现的原理，具体尺寸数据应根据具体产品设计，以上为个人生活常见的结构总结，难免有不全或表述不妥的地方，如各位读者有其他形式的翻盖结构经验或资料望后台留言，谢谢！
本系列“各种防丢（防掉落）门盖的结构设计”的介绍就到此结束。
