1.背景

很多公司都有做动态调度系统，有些是基于mesos+docker，有些采用了google的K8s，或者是自研的系统，这些系统有一个明显的特征就是服务实例的ip会频繁更换。这种容器化的部署方式和传统的服务部署形式不一样，原有的服务都是部署在某些物理机或者云主机上，这些物理机或者云主机的ip地址不会轻易更换，这样我们配置nginx做流量转发的时候就可以直接写ip。但是切换到这些容器化的系统后，服务的实例重启频繁，每一次重启后实例的ip就会发生变化，这样我们再用手动配置、变更后端ip的形式来做nginx的流量转发就基本上不可行了。这时我们需要想办法让发布后的实例ip自动更新到nginx的配置中去，并且能够让其自动生效。本模块正是基于前面的应用场景，用于解决后端实例ip频繁变化，无法将更新实时同步至nginx的配置中的问题。

2.模块架构

前期通过调研发现，有些公司采用了etcd/consul+nginx第三方模块(nginx-upsync-module)的方式来实现nginx零重启更新upstream的操作。我们内部并没有采用etcd或者consul来存储后端实例配置，而是广泛采用了zk服务来保存后端的配置。大部分业务都会将实例ip注册到zk中去，所以我们的nginx需要从zk中拉取后端实例ip和端口。我们公司内部也有同学开发了nginx连接zk的模块，但是该模块是通过每个worker进程去连接zk，一个nginx可能有多个甚至几十个worker进程，会造成zk的连接数突增，给zk集群带来很大的压力。后续通过调研发现了dyups这个模块，然后通过自己编码实现连接zk，从zk中拉取配置，再通过dyups模块的接口更新到upstream的共享内存，也可以实现零重启更新nginx的upstream列表。同时通过自己编码实现和zk交互的逻辑，也可以控制在zk不可用时执行的逻辑。

在我们的模块有用到dyups这个nginx模块，dyups模块是一个能够直接更新正在运行的nginx的upstream列表而不需要重新reload nginx配置的模块。这个模块通过开放一个接口，然后外部通过这个接口发起post或者get请求，直接更新或者获取对应upstream的后端列表。更加详细的用法可以浏览网址https://github.com/yzprofile/ngx_http_dyups_module查看这个模块的github介绍。但是由于dyups模块只能修改nginx的共享内存，不能持久化当前的upstream配置到文件中，所以我们的模块另外一个核心的工作就是持久化upstream配置到配置文件中。

3.模块功能

本模块结合了我们公司常见业务的应用场景、日常使用中碰到的问题以及dyups的不足之处，主要实现了如下几个功能：
1）获取注册到zk中后端列表，并对获取到的列表数据格式化，保存到相应的nginx配置文件中，进行持久化
2）将保存到文件的后端服务器列表通过dyups模块的接口写入到nginx upstream模块的共享内存中，动态更新upstream里面的后端列表
3）当zk故障时，本模块将不再更新nginx的共享内存和本地nginx配置文件，使nginx的upstream配置保持在zk故障前的状态
4）支持读取多个zk集群的多个zk节点配置

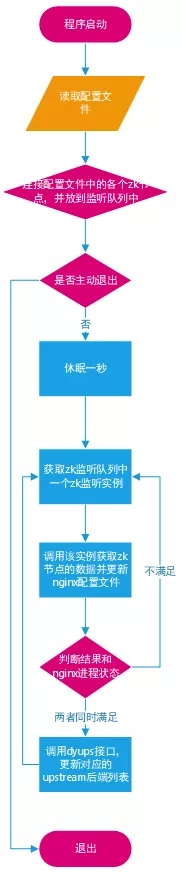

模块工作流程
Nginx 动态配置upstream负载地址 - 图1

4.模块的使用

1.基础依赖

支持dyups模块的nginx
python 2.6/2.7

2.clone模块代码到nginx机器上

这里我们将模块代码放到/home/work目录下

  1. cd /home/work
  2. git clone http://v9.git.n.xiaomi.com/liuliqiu/nginx-upstream-reloader.git

3.执行模块源码目录中依赖安装脚本

(nginx-upstream-reloader/install_venv.sh)，这个脚本主要用于安装virtualvenv环境和依赖的第三方模块

  1. cd nginx-upstream-reloader
  2. bash install_venv.sh

4.修改nginx-upstream-reloader模块配置文件

venv环境安装完成后，修改nginx-upstream-reloader/conf目录下的upstream_zk_nodes.conf配置文件，这个配置文件用于定义后端实例所在的目的zk集群和zk节点以及对应nginx upstream的名字，具体的修改方法分为如下两种情况：

1）多个后端服务注册在一个zk集群，按照如下配置

  1. upstream_zk_nodes.conf
  2. zk_servers:  zk-hadoop-test01:11000,zk-hadoop-test02:11000
  3. zk_nodes:
  4.     bonus-api: /web_services/com.miui.bonus.api.resin-web

zk_servers：后端服务注册的zk集群地址和端口
zk_nodes：upstream_name:后端服务注册的zk节点路径

当我们启动后，模块会拉取指定zk节点路径下的后端列表信息自动生成upstream_name.upstream文件，如上述配置，我们在指定的目录下（这个指定的目录可以在nginx-upstream-reloader/conf/main.conf配置文件的files_output_path选项控制，这里我们将该选项为/home/work/nginx/site-enable）/home/work/nginx/site-enable下会生成一个bonus-api.upstream文件，文件的内容会如下：

  1. upstream bonus-api {
  2.     server ....;
  3.     server ....;
  4. }

2）多个后端服务器注册在不同的zk集群

  1. upstream_zk_nodes.conf
  2. - zk_servers: tjwqstaging.zk.hadoop.srv:11000
  3.   zk_nodes:
  4.     ocean-helloworld-upstream1: /ocean/services/job.ocean-helloworld-nginx-upstream_service.ocean-helloworld-nginx-upstream_cluster.staging_pdl.oceantest_owt.inf_cop.xiaomi
  5.     ocean-helloworld-upstream2: /ocean/services/job.ocean-helloworld-nginx-upstream_service.ocean-helloworld-nginx-upstream_cluster.staging_pdl.oceantest_owt.inf_cop.xiaomi
  8. - zk_servers: tjwqstaging.zk.hadoop.srv:11000
  9.   zk_nodes:
  10.     ocean-helloworld-upstream3: /ocean/services/job.ocean-helloworld-nginx-upstream_service.ocean-helloworld-nginx-upstream_cluster.staging_pdl.oceantest_owt.inf_cop.xiaomi

zk_servers：后端服务注册的zk集群地址和端口
zk_nodes upstream_name：后端服务注册的zk节点路径

有同学跟我反馈为什么要用yaml格式的配置文件，而不用json格式的配置文件，json对格式要求没有yaml严格，但是yaml的配置文件看起层级直观多了。

当我们启动该模块后，模块会拉取指定zk节点路径下的后端列表信息自动生成upstream_name.upstream文件，如上述配置，模块在/home/work/nginx/site-enable会生成一个ocean-helloworld-upstream1.upstream、ocean-helloworld-upstream2.upstream、ocean-helloworld-upstream3.upstream三个文件，文件的内容会分别如下：

  1. upstream ocean-helloworld-upstream1 {
  2.     server ...;
  3.     server ...;
  4. }
  7. upstream ocean-helloworld-upstream2 {
  8.     server ...;
  9.     server ...;
  10. }
  13. upstream ocean-helloworld-upstream3 {
  14.     server ...;
  15.     server ...;
  16. }

5.修改nginx配置文件

前面已经配置了nginx-upstream-reloader模块连接zk节点获取后端配置后，自动生成upstream配置文件，所以我们需要在nginx中include这些upstream配置文件在server块中才可以使用这些upstream。目前由于dyups模块的限制，需要将upstream_name设置为一个变量，然后在proxy_pass指令中使用这个变量配置转发，具体可以参考下面的配置：

  1. include /home/work/nginx/site-enable/ocean-helloword-upstream1.upstream;
  2. include /home/work/nginx/site-enable/ocean-helloword-upstream2.upstream;
  3. include /home/work/nginx/site-enable/ocean-helloword-upstream3.upstream;
  5. server {
  6.         listen   80;
  7.         location /helloworld1 {
  8.                 set $ups1 ocean-helloword-upstream1;
  9.                 proxy_pass http://$ups;
  10.         }
  11.         location /helloworld2 {
  12.                 set $ups2 ocean-helloword-upstream2;
  13.                 proxy_pass http://$ups2;
  14.         }
  15.         location /helloworld3 {
  16.                 set $ups3 ocean-helloword-upstream3;
  17.                 proxy_pass http://$ups3;
  18.         }
  19. }

6.修改nginx配置文件，开启dyups接口

这里添加一个单独的server，监听本地地址的14443端口

  1. server{
  2.     listen 127.0.0.1:14443;
  3.     server_name _;
  4.     location / {
  5.         dyups_interface;
  6.     }
  7. }

7.启动zk动态发现模块和nginx

这里需要先执行nginx-upstream-reloader/start.sh文件，启动nginx-upstream-reloader模块，然后再启动nginx，因为当我们还没有启动upstream-reloader模块时，upstream配置文件还未生成，但我们nginx配置文件中已经include这些upstream配置文件，这时启动nginx就会报错

  1. bash nginx-upstream-reloader/start.sh
  2. /home/work/nginx/sbin/nginx #这里假设我们的nginx安装在/home/work/nginx/目录下

5.兼容性

目前该模块已经在centos6和centos7上测试通过，适用于容器和物理机。
