依赖结构图
各模块概要说明
接口层
基础支持层
核心处理层

依赖结构图

mybatis-spring-boot-starter
  - spring-boot-starter
  - spring-boot-starter-jdbc
      - spring-boot-starter
      - HikariCP
          - slf4j
      - spring-jdbc
          - sping-beans
          - spring-core
          - spring-tx
              - spring-beans
              - spring-core
  - mybatis-spring-boot-autoconfigure
      - spring-boot-autoconfigure
  - mybatis
  - mybatis-spring

各模块概要说明

MyBatis源码结构 - 图1

接口层：提供给外部使用的接口 API，接口层接收到调用请求后调用数据处理层完成具体的数据处理，这一层在IBatis时还会被代码手动调用，但是到Mybatis以后直接通过接口和动态代理实现了自动调用。
核心处理层：负责具体的实现逻辑，解析配置，Mapper接口和xml绑定， SQL解析、执行和结果映射处理等。
基础支撑层：不包含实际框架业务逻辑的功能模块，为上层的数据处理层提供最基础的支撑，包括xml数据解析、数据源控制、事务控制、缓存处理、反射功能，类型转换、日志控制、资源加载等功能模块。

接口层

SqlSession

该接口包含selectOne，selectMap，selectCursor，selectList，select，insert，update，delete等数据库CRUD相关方法以及事务处理（commit，rollback）以及Mybatis自身相关方法（getConfiguration，getMapper，getConnection）MyBatis常用API等方法。
MyBatis提供了两个SqlSession接口的实现，其中最常用的是DefaultSqlSession实现

MyBatis源码结构 - 图2

SqlSessionFactory

负责创建SqlSession对象，其中只包含多个openSession方法的重载，可以通过其参数指定事务的隔离级别、底层使用Executor的类型以及是否自动提交事务等方面的配置

DefaultSqlSessionFactory

是一个具体工厂类，实现了SqlSessionFactory接口

SqlSessionManager

同时实现了SqlSession 接口和SqlSessionFactory接口，同时提供了SqlSessionFactory 创建 SqlSession对象以及SqlSession操纵数据库的功能

SqlSessionManager与DefaultSqlSessionFactory的主要不同点

SqlSessionManager提供了两种模式

第一种模式: 与DefaultSqlSesionFactory的行为相同，同一线程每次通过SqlSessionManager对象访问数据库时，都会创建新的DefaultSession对象完成数据库操作；
第二种模式: 是SqlSessionManager 通过localSqlSession这个ThreadLocal变量，记录与当前线程绑定的SqlSession对象，供当前线程循环使用，从而避免在同一线程多次创建SqlSession对象带来的性能损失

基础支持层

反射模块

对 Java 原生反射进行了良好封装，添加了缓存优化，提供了更加简洁易用的 API

Reflector

Reflector是MyBatis中反射模块的基础，每个Reflector对象都会对应一个类，在Reflector中缓存了反射操作需要使用的类的元信息。Reflector中各个字段的含义如下

private final Class<?> type;//对应的Class类型
private final String[] readablePropertyNames;//可读（有getter方法的）属性的名称集合
private final String[] writeablePropertyNames;//可写（有setter方法的）属性的名称集合
//记录属性相应的 setter方法，key是属性名称，value是GetFieldInvoker对象
private final Map<String, Invoker> setMethods = new HashMap<>();
//属性相应的getter方法集合，key是属性名称，value也是SetFieldInvoker对象
private final Map<String, Invoker> getMethods = new HashMap<>();
//记录了属性相应的setter方法的参数值类型，key是属性名称，value是setter方法的参数类型
private final Map<String, Class<?>> setTypes = new HashMap<>();
//记录了属性相应的getter方法的返回值类型，key是属性名称，value是getter方法的返回值类型
private final Map<String, Class<?>> getTypes = new HashMap<>();
private Constructor<？>defaultConstructor；//记录了默认构造方法
//记录了所有属性名称的集合
private Map<String，String>caseInsensitivePropertyMap=new HashMap<String，String>（）；

ReflectorFactory

在Reflector的构造方法中会解析指定的Class对象，并填充上述集合

ReflectorFactory接口主要实现了对Reflector对象的创建和缓存，默认实现DefaultReflectorFactory

TypeParameterResolver

TypeParameterResolver 通过 resolveFieldType、resolveReturnType、resolveParamTypes方法分别解析字段类型、方法返回值类型和方法参数列表中各个参数的类型（Class，ParameterizedType，Type Variable，GenericArray Type，WildcardType）

ObjectFactory

DefaultObjectFactory是MyBatis提供的ObjectFactory接口的唯一实现，它是一个反射工厂，其create方法通过调用instantiateClass方法实现。

DefaultObjectFactory.instantiateClass方法会根据传入的参数列表选择合适的构造函数实例化对象

Property 属性工具类

PropertyTokenizer、PropertyNamer 和PropertyCopier “orders[O].items[0].name”这种由“.”和“[]”组成的表达式是由PropertyTokenizer进行解析

PropertyNamer提供了帮助完成方法名到属性名的转换的静态方法，以及多种检测操作（methodToProperty，isProperty，isGetter，isSetter）
PropertyCopier是一个属性拷贝的工具类，其核心方法是copyBeanProperties0方法，主要实现相同类型的两个对象之间的属性值拷贝

MetaClass

MetaClass 通过Reflector和Property Tokenizer组合使用，实现对复杂的属性表达式的解析，并能获取指定属性描述信息

MetaClass的构造函数中会为指定的Class创建相应的Reflector对象
MetaClass中的findProperty方法，通过调用MetaClas.buildProperty方法通过PropertyTokenizer解析复杂的属性表达式
MetaClass.hasGeter和hasSetter方法负责判断属性表达式所表示的属性是否有对应的属性

ObjectWrapper

ObjectWrapperFactory负责创建ObjectWrapper对象

ObjectWrapper接口是对对象的包装，抽象了对象的属性信息（MetaObject的构造方法会根据传入的原始对象的类型以及ObjectFactory工厂的实现，创建相应的ObjectWrapper对象），它定义了一系列查询对象属性信息的方法，以及更新属性的方法

类型转化模块

实现别名机制（为简化配置文件），实现 JDBC 类型与 Java 类型间的转换

MyBatis源码结构 - 图3

MyBatis中所有的类型转换器都继承TypeHandler接口，在TypeHandler 接口中定义了setParameter方法负责将数据由JdbcTlype 类型转换成Java类型；getResult方法及其重载负责将数据由Java类型转换成JdbcType类型

MyBatis源码结构 - 图4

TypeHandlerRegistry

在MyBatis初始化过程中会为所有已知的TypeHandler创建对象，并实现并通过TypeHandlerRegistry.register方法注册到TypeHandlerRegistry中，由TypelHandlerRegistry负责管理这些TypeHandler对象

TypeAliasRegistry

MyBatis 通过TypeAliasRegistry类完成别名注册和管理的功能
TypeAliasRegistry.registerAlias方法完成注册别名

日志模块

确定日志接口，通过适配器模式集成如Log4j、Log4j2、slf4j等第三方日志框架

MyBatis为了集成和复用这些第三方日志组件，在其日志模块中提供了多种Adapter，将这些第三方日志组件对外的接口适配成了org.apache.ibatis.logging.Log 接口，这样MyBatis内部就可以统一通过org.apache.ibatis.logging.Log接口调用第三方日志组件的功能

MyBatis统一提供了trace、debug、warn、error四个日志级别

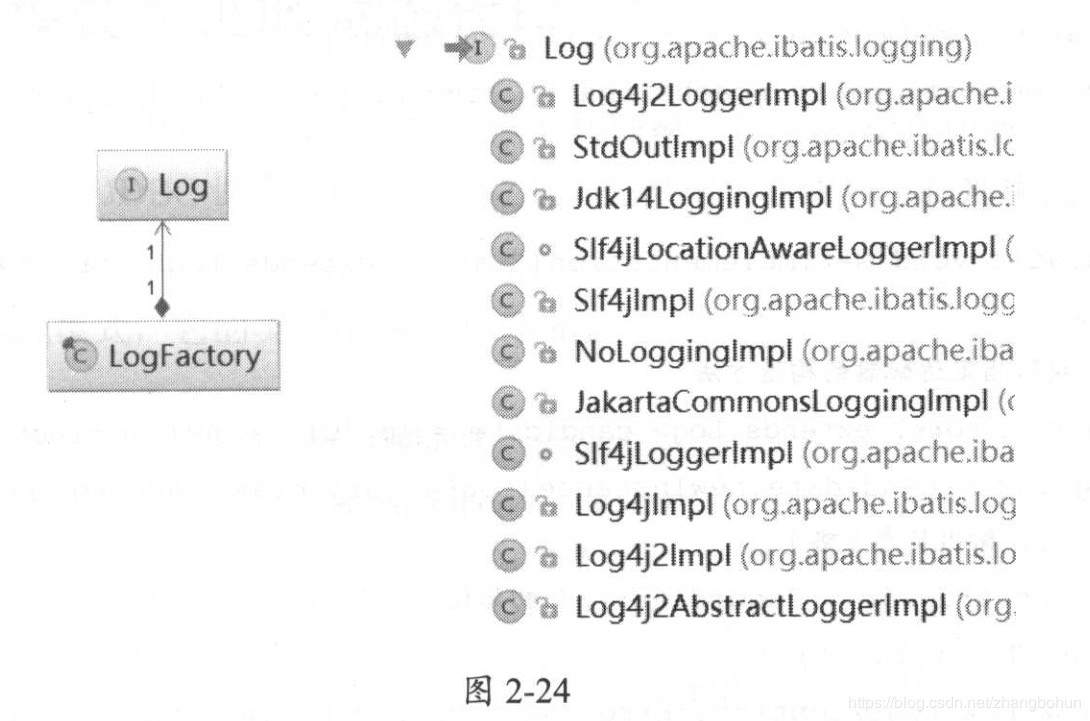

LogFactory类通过配置生成相应的日志对象

MyBatis源码结构 - 图5

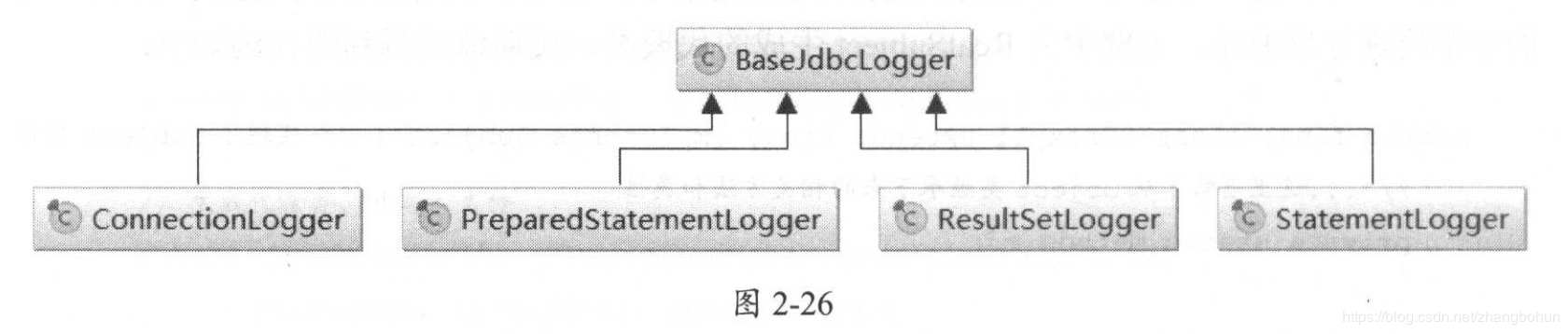

BaseJdbcLogger通过JDK动态代理的方式，将JDBC操作通过指定的日志框架打印出来

MyBatis源码结构 - 图6

资源加载模块

对类加载器进行封装，确定类加载器的使用顺序，并提供了加载类文件以及其他资源文件的功能

ClassLoaderWrapper

在IO包中提供的ClassLoaderWrapper是一个ClassLoader的包装器，包含了多个ClassLoader对象，通过调整多个类加载器的使用顺序，ClassLoaderWrapper 可以确保返回给系统使用的是正确的类加载器

ClassLoaderWrapper会按照指定的顺序依次检测其中封装的ClassLoader对象，并从中选取第一个可用的ClassLoader完成相关功能
ClassLoaderWrapper 的主要功能可以分为三类:
分别是getResourceAsURL方法、classForName方法、getResourceAsStream方法，这三类方法最终都会调用参数为String和ClassLoader[]的重载

ResolverUtil

根据指定的条件查找指定包下的类，主要有ResolverUtil.find方法

VFS

VFS表示虚拟文件系统（Vitual File System），它用来查找指定路径下的资源。VFS是一个抽象类，MyBatis中提供了JBoss6VFS和DefaultVFS两个VFS的实现

VFS.getlnstance方法会创建VFS对象，并初始化instance字段
VFS.isValid方法负责检测当前VFS对象在当前环境下是否有效，VFS.list(URL，String)方法负责查找指定的资源名称列表

解析器模块

封装XPath提供解析xml功能；处理动态SQL语句中的占位符

XPathParser

包含evalString，evalBoolean，evalShort，evalInteger，evalLong，evalFloat，evalDouble，evalNodes，evalNode，evaluate，createDocument等方法

MyBatis源码结构 - 图7

XPathParser中各个字段的含义和功能

private Document document；//Document对象通过createDocument方法得到
private boolean validation；//是否开启验证
private EntityResolver entityResolver；//用于加载本地DTD文件，具体实现为XMLMapperEntityResolver类
private Properties variables；//mybatis-config.xml 中<propteries>标签定义的键值对集合
private XPath xpath；//XPath对象

解析配置时，XPathParser.evalString方法，其中会调用PropertyParser.parse方法处理节点中相应的默认值（冒号后面的默认配置），底层实际是通过GenericTokenParser.parse方法获取的（通用的字占位符解析器即${}），更底层是TokenHandler接口的实现类Variable TokenHandler
通过XPathParser.evalNode方法返回XNode类型对象数据，可以通过parseAttributes方法和parseBody方法解析节点的属性和节点值

数据源模块

提供数据源实现，并提供与第三方数据源集成的接口

MyBatis 提供了两个javax.sql.DataSource接口实现，分别是PooledDataSource和UnpooledDataSource。

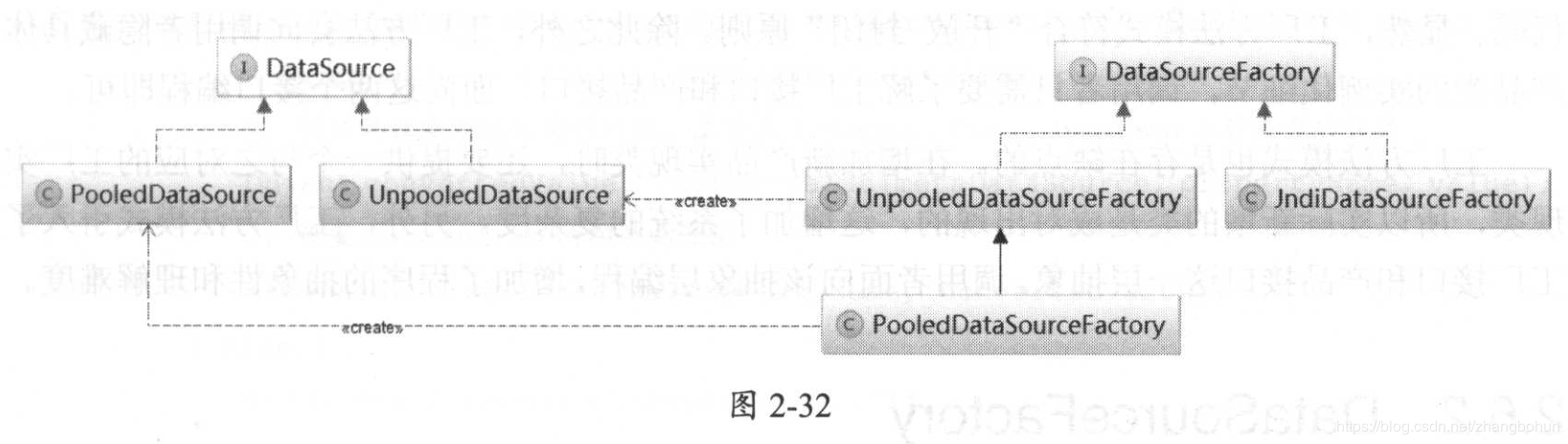

Mybatis 使用不同的DataSourceFactory接口实现创建不同类型的DataSource

MyBatis源码结构 - 图8

UnpooledDataSource

UnpooledDataSource.getConnection方法获取数据库连接时都会创建一个新连接（通过UnpooledDataSource.doGetConnection方法获取数据库连接）
UnpooledDataSource.initializeDriver方法主要负责数据库驱动的初始化
UnpooledDataSource.configureConnection方法主要完成数据库连接的一系列配置

PooledDataSource

实现了简易数据库连接池的功能，PooledDataSource创建新数据库连接的功能是依赖其中封装的UnpooledDataSource对象实现

PooledDataSource.getConnection方法首先会调用PooledDataSource.popConnection方法获取PooledConnection对象，然后通过PooledConnection.getProxyConnection方法获取数据库连接的代理对象

MyBatis源码结构 - 图9

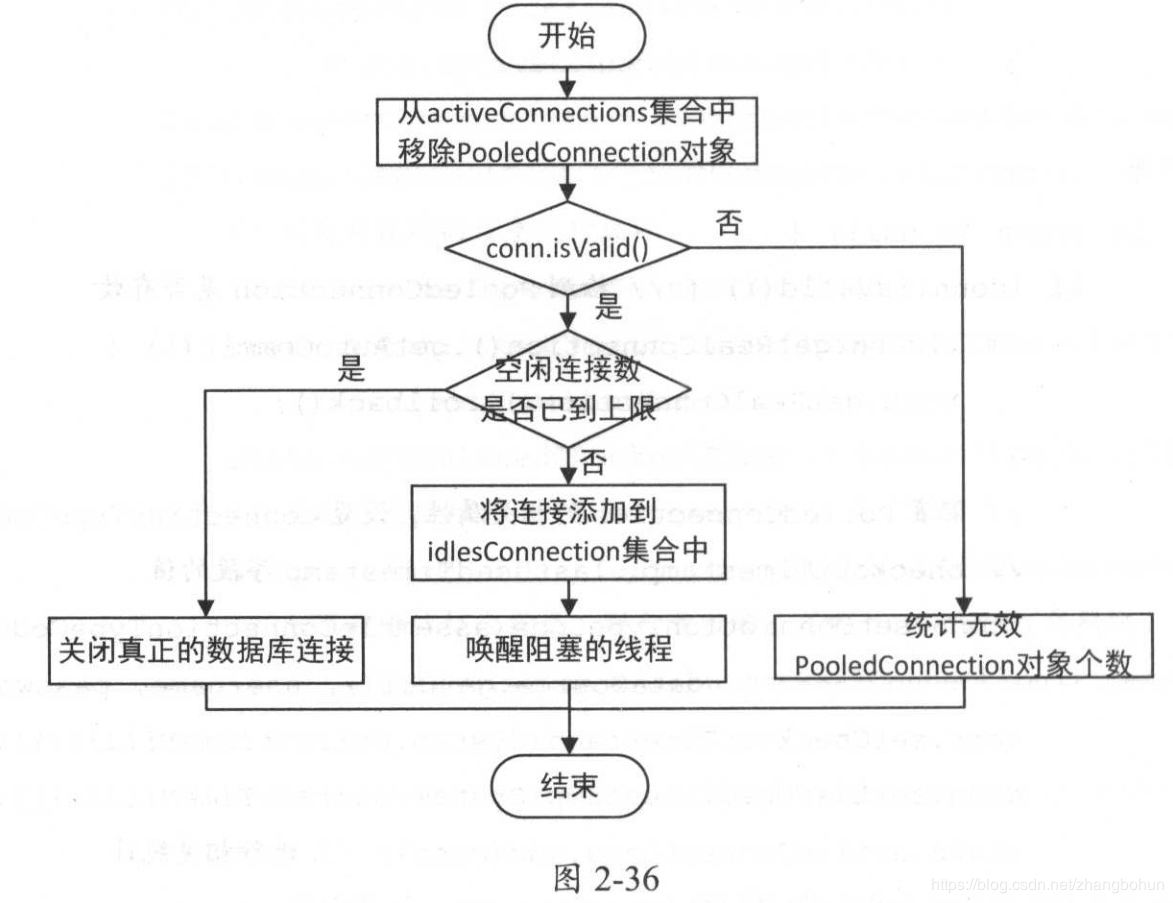

当调用连接的代理对象的close方法时，并未关闭真正的数据连接，而是调用PooledDataSource.pushConnection方法将PooledConnection 对象归还给连接池，供之后重用

MyBatis源码结构 - 图10

PooledDataSource.pushConnection方法和popConnection方法中都调用了PooledConnection.isValid方法来检测PooledConnection的有效性

事务管理

事务接口和简单实现，于Spring结合使用时通过Spring管理事务

Transaction 接口有JdbcTransaction、ManagedTransaction两个实现，其对象分别由Jdbc TransactionFactory 和Managed TransactionFactory负责创建。

Jdbc Transaction

依赖于JDBC Connection控制事务的提交和回滚

protected Connection connection；//事务对应的数据库连接
protected DataSource dataSource；//数据库连接所属的DataSource
protected TransactionIsolationLevel level；//事务隔离级别
protected boolean autocommmit；//是否自动提交

在JdbcTransaction的构造函数中会初始化除connection字段之外的其他三个字段，而connection 字段会延迟初始化，它会在调用getConnection方法时通过 dataSource.getConnection方法初始化，并且同时设置autoCommit 和事务隔离级别。JdbcTransaction的commit方法和rollback方法都会调用
Connection对应方法实现

ManagedTransaction

ManagedTransaction的实现更加简单，它同样依赖其中的dataSource字段获取连接，但其commit、rollback方法都是空实现，事务的提交和回滚都是依靠容器管理的。
ManagedTransaction 中通过closeConnection字段的值控制数据库连接的关闭行为。

缓存模块

Mybatis两级缓存依赖于基础支持层中的缓存模块实现

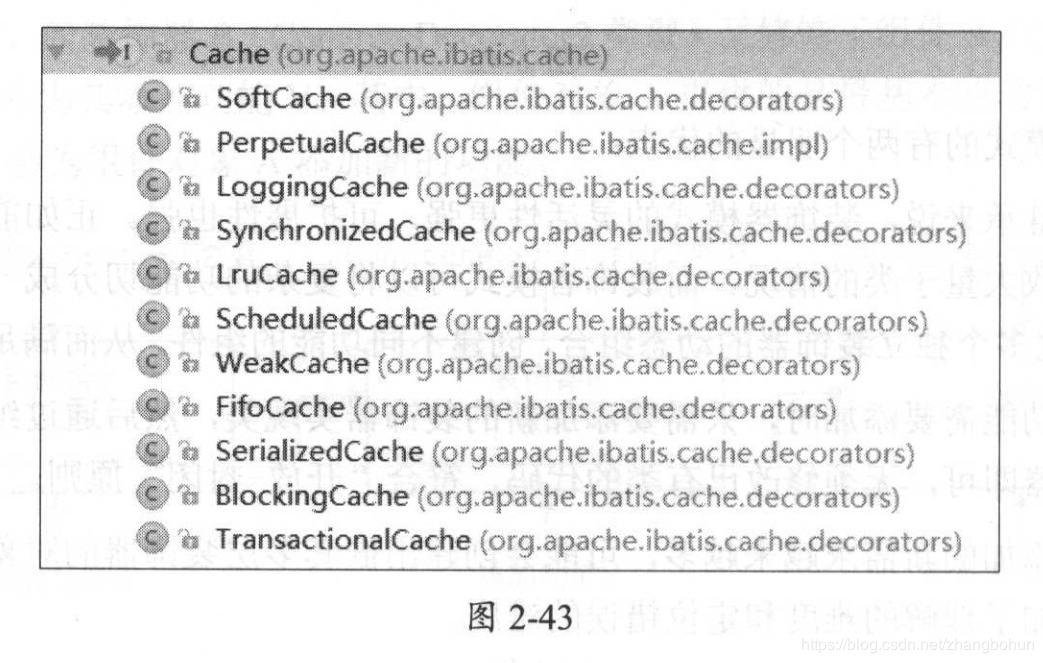

Cache 接口 Cache 接口的实现类有多个，但大部分都是装饰器，只有PerpetualCache提供了Cache接口的基本实现

public interface Cache{
String getId（）；//该缓存对象的id
//向缓存中添加数据，一般情况下，key是Cachekey，value是查询结果
void putObject（Object key，Object value）；
object getobject（object key）；//根据指定的key，在缓存中查找对应的结果对象object removeobject（Object key）；//删除key对应的缓存项
void clear（）；//清空缓存
int getsize（）；//缓存项的个数，该方法不会被MyBatis核心代码使用，所以可提供空实现
//获取读写锁，该方法不会被MyBatis核心代码使用，所以可提供空实现
ReadWriteLock getReadwriteLock（）；
}

MyBatis源码结构 - 图11

PerpetualCache

实现比较简单，底层使用HashMap 记录缓存项LruCache通过LinkedHashMap实现，new LinkedHashMap<Object, Object>(size,.75F, true)

CacheKey

private int multiplier；//参与计算hashcode，默认值是37
private int hashcode；//CacheKey对象的hashcode，初始值是17
private long checksum；//校验和
private List<Object> updateList；//由该集合中的所有对象共同决定两个CacheKey是否相同
private int count；//updateList集合的个数

下面四个部分构成的CacheKey对象，也就是说这四部分都会记录到该CacheKey对象的updateList集合中

MappedStatement的id
指定查询结果集的范围，也就是RowBounds.offset和RowBounds.limit
查询所使用的SQL语句，也就是boundSql.getSql0方法返回的SQL语句，其中可能包含“？”占位符
用户传递给上述SQL语句的实际参数值

Bing模块

实现自定义的Mapper接口与映射配置文件关联的逻辑

MapperRegistry

是Mapper接口及其对应的代理对象工厂的注册中心

Configuration.mapperRegistry字段记录当前使用的MapperRegistry对象
在MyBatis初始化过程中会读取映射配置文件以及Mapper接口中的注解信息，并调用MapperRegistry.addMapper方法填充MapperRegistry.knownMappers集合，该集合的key是Mapper 接口对应的Class对象，value为MapperProxyFactory工厂对象，可以为Mapper接口创建代理对象

MapperRegistry中字段的含义和功能

//Configuration对象，MyBatis全局唯一的配置对象，其中包含了所有配置信息
private final Configuration config;
//记录了Mapper接口与对应MapperProxyFactory之间的关系private final Map<Class<?>，MapperProxyFactory<?>>knownMappers=
new HashMap<Class<?>，MapperProxyFactory<?>>();

在需要执行某SQL语句时，会先调用MapperRegistry.getMapper方法获取实现了Mapper接口的代理对象，例如session.getMapper（BlogMapper.class）方法得到的实际上是MyBatis通过JDK动态代理为BlogMapper接口生成的代理对象。

MapperProxyFactory

主要负责创建代理对象

MapperProxyFactory.newInstance方法实现了mapperInterface接口的代理对象的功能
MapperProxy.invoke方法是代理对象执行的主要逻辑

MapperMethod

MapperMethod中封装了Mapper接口中对应方法的信息，以及对应SQL语句的信息

MapperMethod 中各个字段的信息

private final SqlCommand command；//记录了SQL语句的名称和类型
private final MethodSignature method；//Mapper接口中对应方法的相关信息

SqlCommand

SqlCommand是MapperMethod中定义的内部类，它使用name字段记录了SQL语句的名称，使用type字段（SqlCommandType类型）记录了SQL语句的类型。SqlCommandType是枚举类型，有效取值为UNKNOWN、INSERT、UPDATE、DELETE、SELECT、FLUSH。

ParamNameResolver

在MethodSignature中，会使用ParamNameResolver处理Mapper接口中定义的方法的参数列表。ParamNameResolver 使用name 字段（SortedMap<Integer，String>类型）记录了参数在参数列表中的位置索引与参数名称之间的对应关系，其中key表示参数在参数列表中的索引位置，value 表示参数名称，参数名称可以通过@Param注解指定，如果没有指定@Param注解，则使用参数索引作为其名称。如果参数列表中包含RowBounds类型或ResultHandler类型的参数，则这两种类型的参数并不会被记录到name集合中
ParamNameResolver的hasParamAnnotation 字段（boolean类型）记录对应方法的参数列表中是否使用了@Param 注解。

MethodSignature

MethodSignature也是MapperMethod中定义的内部类，其中封装了Mapper接口中定义的方法的相关信息

MapperMethod方法

MapperMethod中最核心的方法是execute方法，它会根据SQL语句的类型调用SqlSession对应的方法完成数据库操作

MapperMethod.executeWithResultHandler
MapperMethod.executeForMany
MapperMethod.executeForMap
MapperMethod.executeForCursor

核心处理层

在核心处理层中实现了包括MyBatis的初始化以及完成一次数据库操作的涉及的全部核心处理流程。

配置解析

初始化过程,加载 Mybatis-config.xml 配置文件、映射配置文件、Mapper 接口中的注解信息，解析后会形成相应的对象保存到 Configuration 对象中（定义的<resultMap>节点（即ResultSet的映射规则）会被解析成ResultMap对象；示例中定义的<result>节点（即属性映射）会被解析成ResultMapping对象。之后，利用该Configuration对象创建 SqlSessionFactory对象。
待MyBatis初始化之后，开发人员可以通过初始化得到SqlSessionFactory创建SqlSession 对象并完成数据库操作）

BaseBuilder

MyBatis源码结构 - 图12

//configuration是MyBatis初始化过程的核心对象，MyBatis中几乎全部的配置信息会保存到
//configuration 对象中。Configuration对象是在MyBatis初始化过程中创建且是全局唯一的，
//也有人称它是一个“A11-In-one”配置对象
protected final Configuration configuration；
//在mybatis-config.xm1配置文件中可以使用<typeAliases>标签定义别名，这些定义的别名都会记录在该
//TypeAliasRegistry对象中，在第2章中已经介绍过其原理，不再重复描述protected final TypeAliasRegistry typeAliasRegistry；
//在mybatis-config.xm1配置文件中可以使用<typeHandlers>标签添加自定义TypeHandler器，完
//成指定数据库类型与Java类型的转换，这些TypelHandler都会记录在TypeHandlerRegistry中
protected final TypeHandlerRegistry typeHandlerRegistry；

SqlSessionFactoryBuilder.build方法会创建XMLConfigBuilder对象来解析mybatis-config.xml配置文件，而XMLConfigBuilder 继承自BaseBuilder抽象类

XMLConfigBuilder

主要负责解析mybatis-config.xml配置文件

XMLConfigBuilderpropertiesElement方法会解析 mybatis-config.xml配置文件中的<properties>节点并形成java.util.Properties对象，之后将该Properties对象设置到XPathParser和Configuration的variables字段中
XMLConfig Builder.settingsAsProperties方法负责解析<settings>节点，在<settings>节点下的配置是MyBatis全局性的配置
XMLConfig Builder.typeAliasesElement方法负责解析<typeAliases>节点及其子节点，并通过TypeAliasRegistry 完成别名的注册
XMLConfigBuilder.typeHandlerElement方法负责解析<typeHandlers>节点，并通过TypeHandlerRegistry 对象完成TypeHandler的注册
XMLConfigBuilder.pluginElement方法负责解析<plugins>节点中定义的插件，并完成实例化和配置操作
XMLConfigBuilder.objectFactoryElement方法负责解析并实例化<objectFactory>节点指定的ObjectFactory实现类，之后将自定义的ObjectFactory 对象记录到Configuration.objectFactory字段中
XMLConfigBuilder.environmentsElement方法负责解析<environments>的相关配置，它会根据XMLConfigBuilder.environment 字段值确定要使用的<environmen>配置，之后创建对应的TransactionFactory和DataSource对象，并封装进Environment对象中
XMLConfigBuilder.databaseldProviderElement方法负责解析<databaseldProvider>节点，并创建指定的DatabaseldProvider对象。DatabaseldProvider会返回 databaseld值，MyBatis会根据databaseld选择合适的SQL进行执行
XMLConfigBuilder.mapperElement方法负责解析<mappers>节点，它会创建XMLMapperBuilder对象加载映射文件，如果映射配置文件存在相应的Mapper接口，也会加载相应的Mapper 接口，解析其中的注解并完成向MapperRegistry的注册

XMLMapperBuilder

负责解析映射配置文件

XMLMapperBuilder.cacheElement方法主要负责解析<cache>节点，通过MapperBuilderAssistant.useNewCache方法创建Cache对象，并添加到Configuration.caches集合中保存

CacheBuilder

CacheBuilder是Cache的建造者，CacheBuilder.setCacheProperties方法会根据<cache>节点下配置的<property>信息，初始化Cache对象
CacheBuilder.setStandardDecorators方法会根据CacheBuilder中各个字段的值，为cache对象添加对应的装饰器

XMLMapperBuilder.cacheRefElement方法负责解析<cache-ref>节点，CacheRefResolver.resolveCacheRef方法会调用MapperBuilderAssistant.useCacheRef方法,在MapperBuilderAssistant.useCacheRef方法中会通过namespace查找被引用的Cache对象

ResultMap

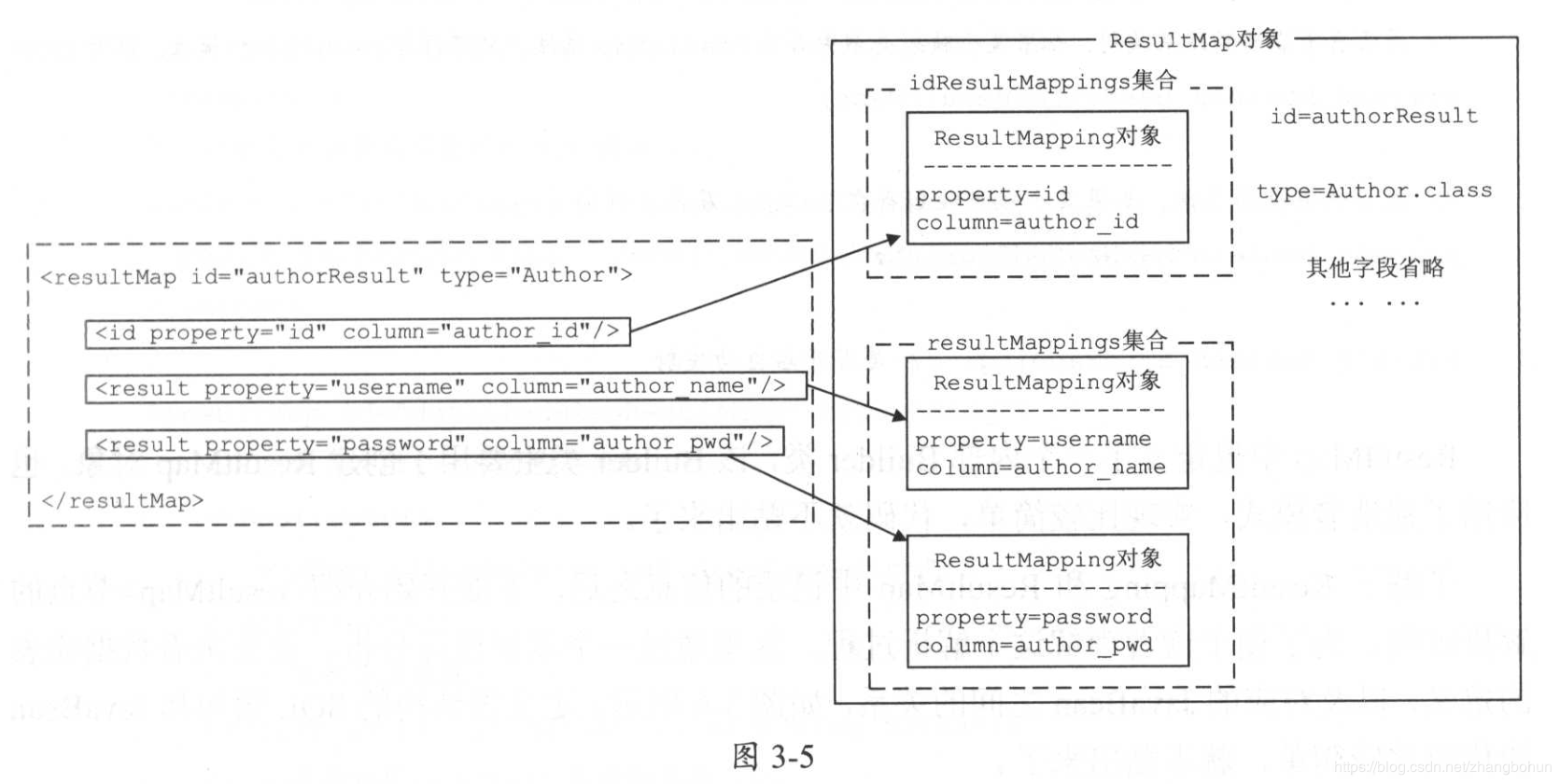

每个<resultMap>节点都会被解析成一个ResultMap对象，其中每个节点所定义的映射关系，则使用ResultMapping对象表示

MyBatis源码结构 - 图13

在XMLMapperBuilder中通过resultMapElements0方法解析映射配置文件中的全部<resultMap>节点，该方法会循环调用resultMapElement方法处理每个<resultMap>节点
XMLMapperBuilder.processConstructorElement方法解析<constructor>节点
<association>节点在XMLMapperBuilder.buildResultMappingFromContext方法中完成解析
<discriminator>节点XMLMapperBuilder.processDiscriminatorElement方法完成解析
XMLMapperBuilder.sqlElement方法负责解析映射配置文件中定义的全部<sql>节点
得到ResultMapping对象集合之后，会调用ResultMapResolver.resolve0方法，该方法会调用MapperBuilderAssistant.addResultMap方法创建ResultMap对象，并将ResultMap对象添加到Configuration.resultMaps集合中保存

XMLMapperBuilder.bindMapperForNamespace，完成了映射配置文件与对应Mapper接口的绑定

解释失败的会根据抛出异常的节点不同，MyBatis会创建不同的Resolver对象，并添加到Configuration的不同incomplete集合中

Configuration.incompleteMethods，incompleteResultMaps，incompleteCacheRefs等通过configurationElement）方法完了一次映射配置文件的解析后，还会调用parsePendingResultMaps0方法、parsePendingChacheRefs方法、parsePendingStatements方法三个parsePending方法处理Configuration中对应的三个incomplete集合

SQL 解析

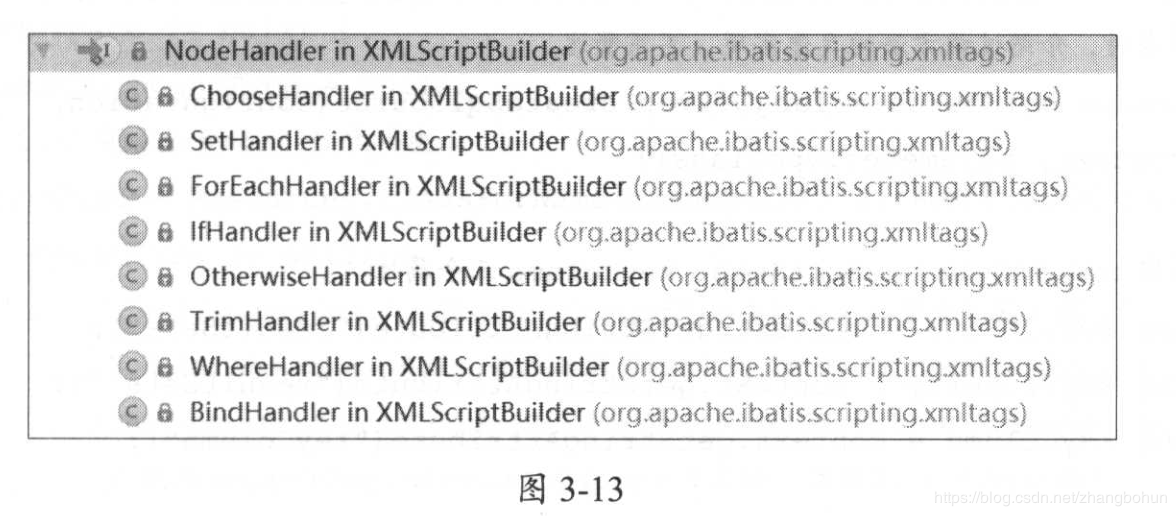

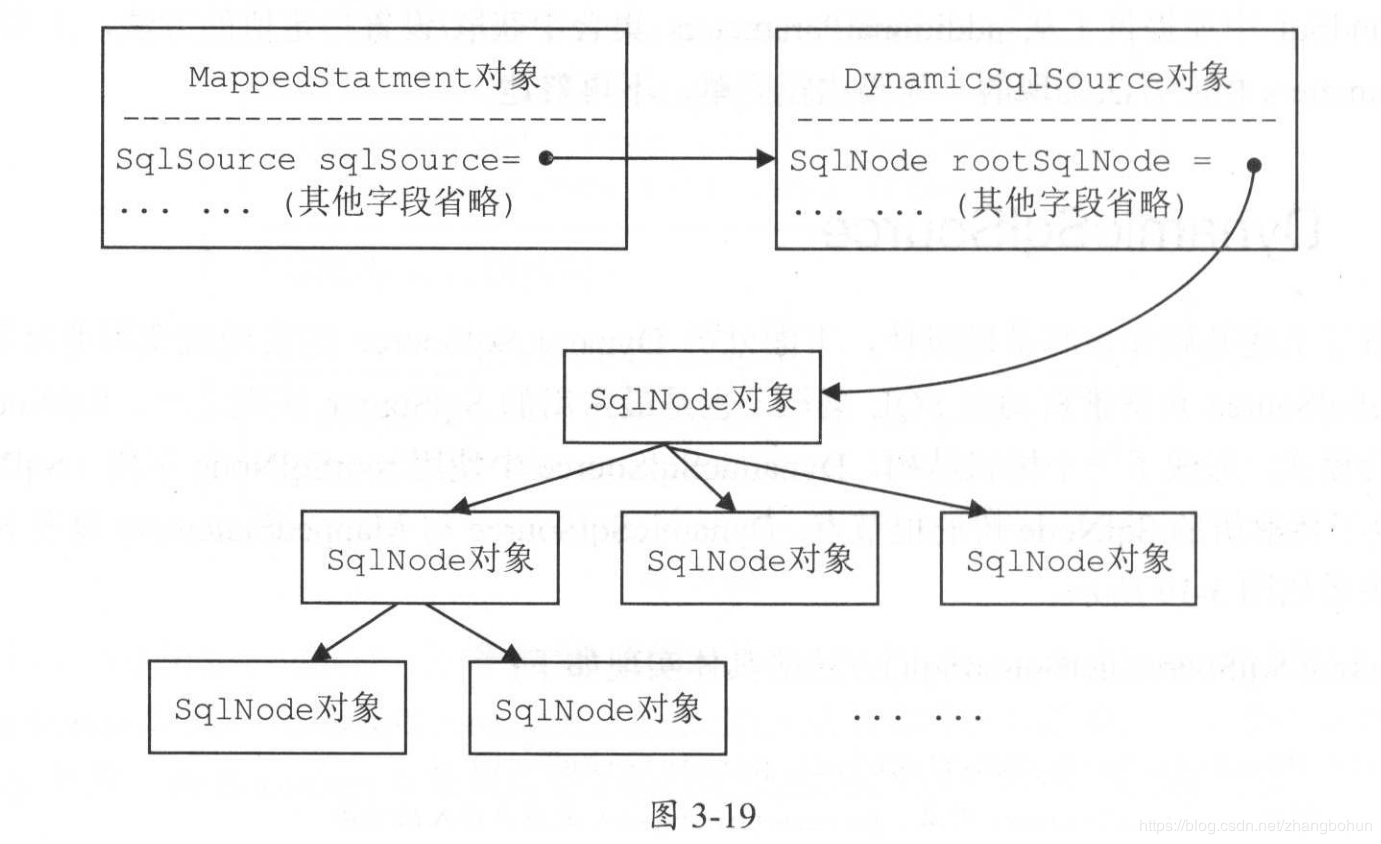

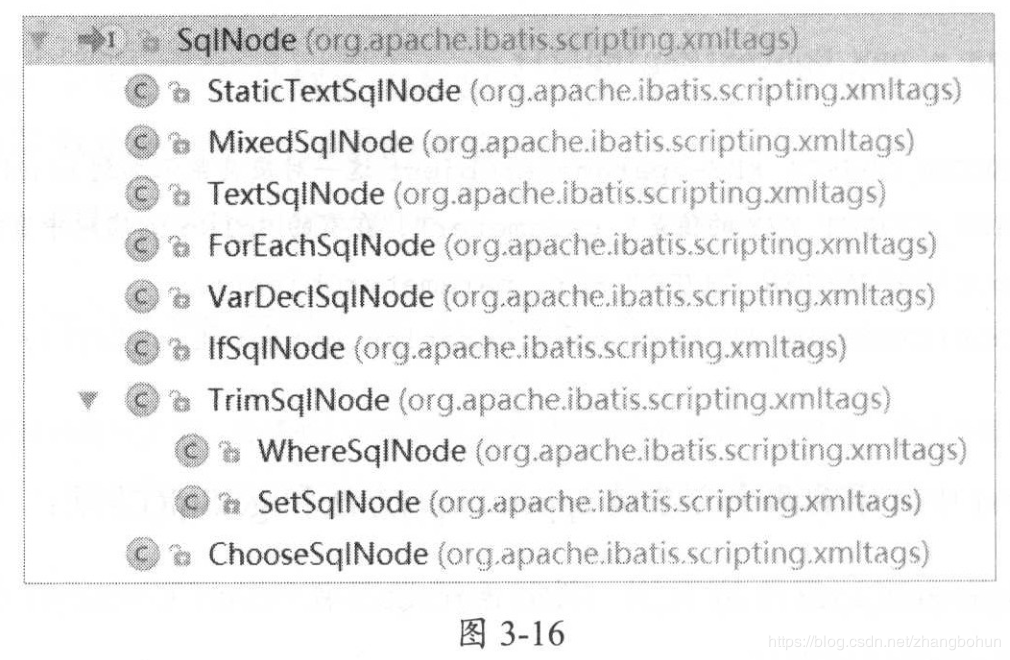

MyBatis实现动态SQL语句的功能，提供了多种动态SQL语句对应的节点，例如，<where>节点、<if>节点、<foreach>节点等。通过这些节点的组合使用，开发人员可以写出几乎满足所有需求的动态SQL语句。

XMLStatementBuilder负责解析SQL节点具体内容
SqlSource接口表示映射文件或注解中定义的SQL语句
MappedStatement表示映射配置文件中定义的SQL节点
通映射配置文件中定义的SQL节点会被解析成MappedStatement对象，其中的SQL语句会被解析成SqlSource对象，SQL语句中定义的动态SQL节点、文本节点等，则由SqlNode接口的相应实现表示
在解析SQL节点之前，首先通过XMLInclude Transformer解析SQL语句中的<include>节点，该过程会将<include>节点替换成<sql>节点中定义的SQL片段，并将其中的“${xxx}”占位符替换成真实的参数，该解析过程是在XMLInclude Transformer.applyIncludes0方法中实现的：
XMLStatementBuilder.processSelectKeyNodes方法负责解析SQL节点中的<selectKey>子节点
在XMLLanguageDriver.createSqlSource方法中会创建XMLScriptBuilder 对象并调用XMLScriptBuilder.parseScriptNode方法创建SqlSource对象

NodeHandler

NodeHandler 接口实现类会对不同的动态SQL标签进行解析，生成对应的SqlNode对象

MyBatis源码结构 - 图14

SqlNode

接口有多个实现类，每个实现类对应一个动态SQL节点

MyBatis源码结构 - 图15

SqlSourceBuilder

在经过SqlNode.apply方法的解析之后，SQL语句会被传递到SqlSourceBuilder中进行进一步的解析
SqlSourceBuilder主要完成了两方面的操作:
- 一方面是解析SQL语句中的“#{}”占位符中定义的属性，格式类似于{#item，javaType=int，jdbcType=NUMERIC，typeHandler=MyTypeHandler}
- 另一方面是将SQL语句中的“#{}”占位符替换成“？”占位符。
SqlSourceBuilder会将SQL语句以及parameterMappings集合封装成StaticSqlSource对象。StaticSqlSource.getBoundSql创建并返回了BoundSql 对象，该BoundSql对象也就是DynamicSqlSource返回的BoundSql对象。

DynamicSqlSource

MyBatis源码结构 - 图16

无论是StaticSqlSource、DynamicSqlSource还是RawSqlSource，最终都会统一生成BoundSql对象，其中封装了完整的SQL语句（可能包含“？”占位符）、参数映射关系（parameterMappings集合）以及用户传入的参数（additionalParameters集合）
DynamicSqlSource负责处理动态SQL语句，RawSqlSource负责处理静态SQL语句,两者解析SQL语句的时机也不一样，前者的解析时机是在实际执行SQL语句之前，而后者则是在MyBatis初始化时完成SQL语句的解析。

参数映射

ParameterMapping

TokenHandler.handleToken方法的实现会调用buildParameterMapping方法解析参数属性，并将解析得到的ParameterMapping对象添加到parameterMappings集合中
在ParameterHandler接口中只定义了一个setParameters方法，该方法主要负责调用PreparedStatement.set*（）方法为SQL 语句绑定实参
在DefaultParameterHandler.setParameters方法中会遍历BoundSql.parameterMappings集合中记录的ParameterMapping对象，并根据其中记录的参数名称查找相应实参，然后与SQL语句绑定

SQL执行

SQL语句的执行涉及多个组件，包括Executor、StatementHandler、ParameterHandler和ResultSetHandler

Executor 主要负责维护一级缓存和二级缓存，并提供事务管理的相关操作，它会将数据库相关操作委托给 StatementHandler 完成。
StatementHandler 首先通过ParameterHandler 完成SQL语句的实参绑定，然后通过java.sql.Statement对象执行SQL语句并得到结果集，最后通过ResultSetHandler 完成结果集的映射，得到结果对象并返回。

KeyGenerator

默认情况下，insert语句并不会返回自动生成的主键，而是返回插入记录的条数。如果业务逻辑需要获取插入记录时产生的自增主键，则可以使用Mybatis 提供的KeyGenerator接口

public interface KeyGenerator{
//在执行insert之前执行，设置属性order="BEFORE"
void processBefore（Executor executor，MappedStatement ms，Statement stmt，Object parameter）；
//在执行insert之后执行，设置属性order="AFTER"
void processAfter（Executor executor，MappedStatement ms，Statement stmt，object parameter）；
}

MyBatis 提供了三个KeyGenerator接口的实现

MyBatis源码结构 - 图17

Jdbc3KeyGenerator

Jdbc3KeyGenerator.processBefore方法是空实现，只实现了processAfter方法，该方法会调用Jdbc3KeyGenerator.processBatch方法将SQL语句执行后生成的主键记录到用户传递的实参中

SelectkeyGenerator

SelectkeyGenerator 中的processBefore方法和processAfter方法的实现都是调用processGeneratedKeys方法processGeneratedKeys方法会执行<selectKey>节点中配置的SQL语句，获取insert语句中用到的主键并映射成对象，然后按照配置，将主键对象中对应的属性设置到用户参数中

StatementHandler

StatementHandler接口Executor 接口实现的基础
StatementHandler 接口中的功能很多，例如创建 Statement对象，为SQL语句绑定实参，执行select、insert、update、delete等多种类型的SQL语句，批量执行SQL语句，将结果集映射成结果对象

public interface StatementHandler{
//从连接中获取一个Statement
Statement prepare（Connection connection，Integer transactionTimeout）throws SQLException；
//绑定 statement执行时所需的实参
void parameterize（Statement statement）.throws SQLException；
//批量执行SQL语句
void batch（Statement statement）throws SQLException；
//执行update/insert/delete语句
int update（Statement statement）throws SQLException；
//执行select语句
<E>List<E>query（Statement statement，ResultHandler resultHandler）throws SQLException；
<E>Cursor<E>queryCursor（Statement statement）throws SQLException；
BoundSql getBoundSql（）；
ParameterHandler getParameterHandler（）；//获取其中封装的ParameterHandler

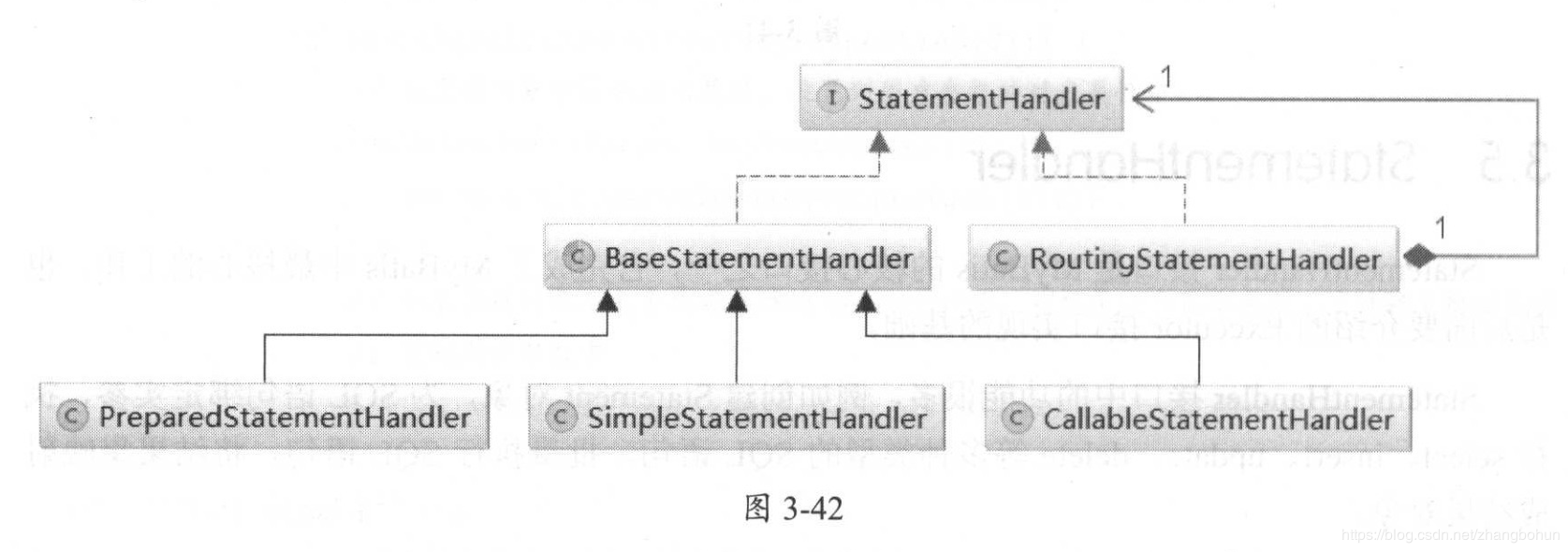

MyBatis源码结构 - 图18

RoutingStatementHandler

RoutingStatementHandler 会根据MappedStatement中指定的statementlType字段，创建对应的StatementHandler 接口实现。BaseStatementHandler 是一个实现了StatementHandler接口的抽象类，它只提供了一些参数绑定相关的方法，并没有实现操作数据库的方法

SimpleStatementHandler

SimpleStatementHandler继承了BaseStatementHandler抽象类，它底层使用java.sql.Statement对象来完成数据库的相关操作，所以SQL语句中不能存在占位符，相应的，SimpleStatementHandler.parameterize方法是空实现

SimpleStatementHandler.instantiateStatement方法直接通过JDBC Connection创建 Statement对象
SimpleStatementHandler 中的query,queryCursor，batch方法，都是直接调用Statement对象的相应方法
SimpleStatementHandler.update方法负责执行insert、update或delete等类型的SQL语句，并且会根据配置的KeyGenerator获取数据库生成的主键

PreparedStatementHandler

PreparedStatementHandler 底层依赖于java.sql.PreparedStatement对象来完成数据库的相关操作，在SimpleStatementHandler.parameterize方法中，会调用ParameterHandler.setParameters方法完成SQL语句的参数绑定

PreparedStatementHandler.instantiateStatement方法直接调用JDBCConnection的- prepareStatement方法创建PreparedStatement对象

CallableStatementHandler

CallableStatementHandler 底层依赖于java.sql.CallableStatement 调用指定的存储过程，其parameterize方法会调用ParameterHandler.setParameters方法完成SQL语句的参数绑定，并指定输出参数的索引位置和JDBC类型

Executor

Executor中定义了数据库操作的基本方法，在实际应用中经常涉及的SqlSession接口的功能，都是基于Executor接口实现的。

主要负责维护一、二级缓存，并提供事务管理相关操作，它会将数据库相关操作委托给 StatementHandler 完成StatementHandler 通过 ParameterHandler 完成 SQL 语句的实参绑定，然后通过 java.sql.Statement 执行 SQL 并得到结果集，最后通过 ResultSetHandler 完成结果集映射交返回对

Executor接口中定义的方法如下

public interface Executor{
//执行update、insert、delete三种类型的sQL语句
int update（MappedStatement ms，Object parameter）throws SQLException;
//执行select类型的SQL语句，返回值分为结果对象列表或游标对象
<E>List<E>query（MappedStatement ms，Object parameter，RowBounds rowBounds，ResultHandler resultHandler，CacheKey cacheKey，BoundSql boundSql）throws SQLException;
<E>List<E>query（Mappedstatement ms，Object parameter，RowBounds rowBounds，ResultHandler resultHandler）throws SQLException;
<E>Cursor<E>queryCursor（MappedStatement ms，Object parameter，RowBounds rowBounds）throws SQLException；List<BatchResult>flushStatements（）throws SQLException;//批量执行SQL 语句
void commit（boolean required）throws SQLException;//提交事务
void rollback（boolean required）throws SQLException;//回滚事务
//创建缓存中用到的CacheKey对象
Cachekey createCacheKey（MappedStatement ms，object parameterobject，RowBounds rowBounds，BoundSql boundSql);
boolean isCached（MappedStatement ms，Cachekey key）;//根据CacheKey对象查找缓存
void clearLocalCache（）;//清空一级缓存
//延迟加载一级缓存中的数据，DeferredLoad的相关内容后面会详细介绍
void deferLoad（MappedStatement ms，Metaobject resultobject，String property，CacheKey key，Class<？> targetType）;
Transaction getTransaction（）;//获取事务对象
void close（boolean forceRollback）;//关闭Executor 对象
boolean isClosed（）;//检测Executor是否已关闭
}

MyBatis源码结构 - 图19

BaseExecutor

BaseExecutor是一个实现了Executor接口的抽象类，它实现了Executor接口的大部分方法，其中就使用了模板方法模式BaseExecutor中主要提供了缓存管理和事务管理的基本功能，继承BaseExecutor的子类只要实现四个基本方法来完成数据库的相关操作即可，这四个方法分别是：doUpdate、doQuery、doQueryCursor、doFlushStatement方法，其余的功能在BaseExecutor中实现（一级缓存等固定不变的操作都封装在BaseExecutor中）

SimpleExecutor

SimpleExecutor继承了BaseExecutor抽象类，它是最简单的Executor接口实现，实现4个基本方法。

ReuseExecutor

ReuseExecutor 提供了Statement 重用的功能，ReuseExecutor 中通过statementMap字段（HashMap<String，Statement>类型）缓存使用过的Statement对象，key是SQL语句，value是SQL对应的Statement对象

BatchExecutor

BatchExecutor实现了批处理多条SQL语句的功能，底层通过调用Statement.addBatch方法添加SQL语句，调用Statement.executeBatch方法批量执行其中记录的SQL语句，并使用返回的int数组

缓存

二级缓存构建在一级缓存之上，在收到查询请求时，MyBatis 首先会查询二级缓存。若二级缓存未命中，再去查询一级缓存。与一级缓存不同，二级缓存和具体的命名空间绑定，一级缓存则是和 SqlSession 绑定。

一级缓存

一级缓存的生命周期与SqlSession相同，其实也就与SqlSession中封装的Executor对象的生命周期相同。当调用Executor对象的close方法时，该Executor对象对应的一级缓存就变得不可用。一级缓存中对象的存活时间受很多方面的影响，例如，在调用Executorupdate）方法时，也会先清空一级缓存。其他影响一级缓存中数据的行为，我们在分析BaseExecutor的具体实现时会详细介绍。一级缓存默认是开启的，一般情况下，不需要用户进行特殊配置。
一级缓存的CacheKey、对象由MappedStatement的id、对应的offset和limit、SQL语句（包含“？”占位符）、用户传递的实参以及Environment的id这五部分构成

二级缓存

CachingExecutor 是一个Executor接口的装饰器，它为Executor对象增加了二级缓存的相关功能，TransactionalCache和TransactionalCacheManager是CachingExecutor依赖的两个组件。其中，TransactionalCache 继承了Cache接口，主要用于保存在某个SqlSession的某个事务中需要向某个二级缓存中添加的缓存数据。
TransactionalCacheManager 用于管理 CachingExecutor使用的二级缓存对象，其中只定义了一个transactionalCaches 字段（HashMap<Cache，TransactionalCache>类型），它的key是对应的CachingExecutor 使用的二级缓存对象，value是相应的TransactionalCache对象，在该TransactionalCache中封装了对应的二级缓存对象，也就是这里的key
SynchronizedCache 这个装饰器，从而保证二级缓存的线程安全。

结果集映射

ResultSetHandler

在StatementHandler接口在执行完指定的select 语句之后，会将查询得到的结果集交给ResultSetHandler 完成映射处理ResultSetHandler 除了负责映射select 语句查询得到的结果集，还会处理存储过程执行后的输出参数

DefaultResultSetHandler是MyBatis提供的ResultSetHandler接口的唯一实现
通过select 语句查询数据库得到的结果集由DefaultResultSetHandler.handleResultSets方法进行处理，该方法不仅可以处理Statement、PreparedStatement产生的结果集，还可以处理CallableStatement 调用存储过程产生的多结果集

ResultSetWrapper

ResultSetWrapper中记录了ResultSet中的一些元数据（记每列的列名，对应的Java类型，对应的JdbcType类型，对应的TypeHandler对象），并且提供了一系列操作ResultSet的辅助方法（getMappedColumnNames方法）

DefaultResultSetHandler.handleResultSet方法完成对单个ResultSet的映射
handleRowValuesForNestedResultMap方法完成ResultMap中存在嵌套映射
DefaultResultSetHandler.resolveDiscriminatedResultMap方法会根据ResultMap对象中记录的Discriminator以及参与映射的列值
DefaultResultSetHandler.createResultObject方法负责创建数据库记录映射得到的结果对象，映射操作是在getPropertyMappingValue方法中完成

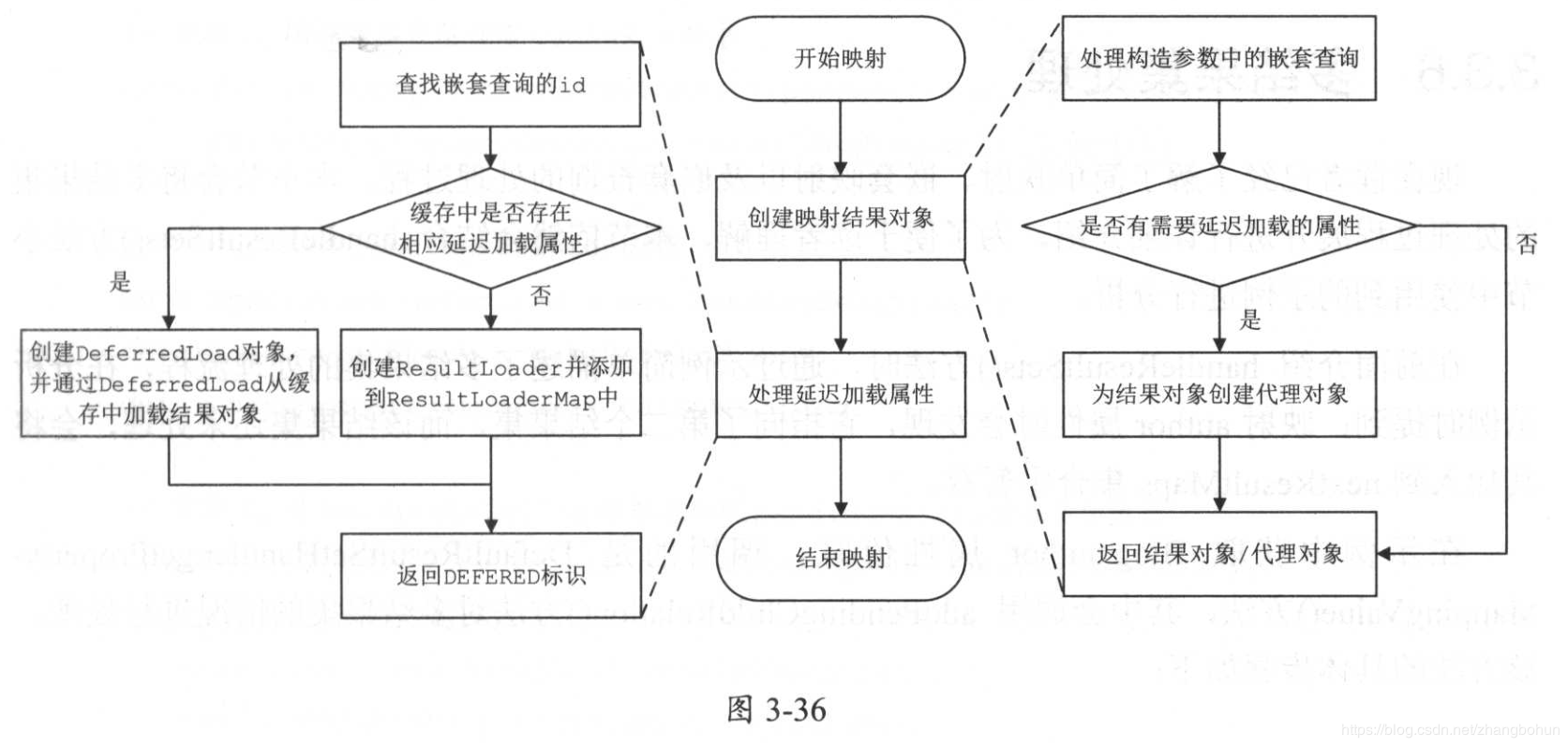

延迟加载

MyBatis中与延迟加载相关的类有ResultLoader、ResultLoaderMap、ProxyFactory接口及实现类

ResultLoader 主要负责保存一次延迟加载操作所需的全部信息，ResultLoader的核心是loadResult方法，该方法会通过Executor执行ResultLoader中记录的SQL语句并返回相应的延迟加载对象。
ResultLoaderMap用loadMap字段（HashMap类型）保存对象中延迟加载属性及其对应的ResultLoader对象之间的关系
ProxyFactory 接口以及两个实现类，CglibProxyFactory 使用cglib方式创建代理对象，JavassitProxyFactory 使用Javassit方式创建代理。

MyBatis源码结构 - 图20

总体运行逻辑

解析配置文件，根据配置初始化Mybatis运行环境（全局配置，数据连接池，插件，类型处理，别名处理等），解析映射文件（包含resulmap和sql的xml），将XML解析的结果和Mapper接口绑定
当代码中通过注入的Mapper对象调用相应的方法时，通过生成的动态代理对象调用实际定义的数据库操作逻辑代码（设计参数映射以及缓存优化），最后完成映射的逻辑返回结果

MyBatis源码结构 - 图21

插件扩展

Mybatis插件

我们可以通过添加用户自定义插件的方式对MyBatis进行扩展

MyBatis允许在已映射语句执行过程中的某一点进行拦截调用，默认情况下，MyBatis允许拦截器拦截Executor的方法、ParameterHandler的方法、ResultSetHandler的方法以及StatementHandler的方法：

Executor（update、query、flushStatements、commit、rollback、getTransaction、close、isClosed）
ParameterHandler（getParameterObject、setParameters）
ResultSetHandler（handleResultSets、handleCursorResultSets、handleOutputParameters）
StatementHandler（prepare、parameterize、batch、update、query）

MyBatis 插件可以用来实现拦截器接口Interceptor（org.apache.ibatis.
plugin.Interceptor），在实现类中对拦截对象和方法进行处理。

先来看拦截器接口，了解该接口的每一个方法的作用和用法。Interceptor接口代码如下

public interface Interceptor{
Object intercept（Invocation invocation）throws Throwable；
Object plugin（Object target）；
void setProperties（Properties properties）；
}

拦截器的配置方法。在mybatis-config.xml中，一般情况下，拦截器的配置如下

<plugins>
<plugin interceptor="tk.mybatis.simple.plugin.XXXInterceptor">
<property name="propl"value="valuel"/><property name="prop2"value="value2"/>
</plugin>
</plugins>

当配置多个拦截器时，MyBatis会遍历所有拦截器，按顺序执行拦截器的plugin方法，被拦截的对象就会被层层代理。
在执行拦截对象的方法时，会一层层地调用拦截器，拦截器通过invocation.proceed调用下一层的方法，直到真正的方法被执行。
方法执行的结果会从最里面开始向外一层层返回，所以如果存在按顺序配置的A、B、C三个签名相同的拦截器，MyBaits会按照C>B>A>target.proceed（）>A>B>C的顺序执行。如果A、B、C签名不同，就会按照MyBatis拦截对象的逻辑执行。

以拦截ResultSetHandler接口的handleResultSets方法为例，配置签名如下
@signature 注解包含以下三个属性

type：设置拦截的接口，可选值是前面提到的4个接口。
method：设置拦截接口中的方法名，可选值是前面4个接口对应的方法，需要和接口匹配。
args：设置拦截方法的参数类型数组，通过方法名和参数类型可以确定唯一一个方法。

QIntercepts（{
@Signature（
type=ResultSetHandler.class，method="handleResultSets"，args={Statement.class}）
}）public class ResultSetInterceptor implements Interceptor（）{
@Override//执行拦截逻辑的方法
    public Object intercept(Invocation invocation) throws Throwable {
        //通过invocation.getArgs()可以得到当前执行方法的参数
        //第一个args[0]是MappedStatement对象，第二个args[1]是参数对象parameterObject。
        final Object[] args = invocation.getArgs();
        MappedStatement mappedStatement = (MappedStatement) args[0];
        Object parameter = args[1];
        BoundSql boundSql = mappedStatement.getBoundSql(parameter);
        return invocation.proceed();
    }
    @Override//决定是否触发intercept（）方法
    public Object plugin(Object target) {
        //只拦截Executor对象，减少目标被代理的次数
        if (target instanceof Executor) {
            return Plugin.wrap(target, this);
        } else {
            return target;
        }
    }
    @Override//根据配置初始化Interceptor对象
    public void setProperties(Properties properties) {
    }
}
