4.3 逻辑

逻辑或者更具体地说是条件逻辑，允许我们基于测试指定一个操作或操作集。在评估测试后，我们将得到一个布尔值，该值表示 True 或 False，我们可以使用它来控制程序流。

布尔

数字变量可以存储整个范围的不同数字。布尔变量只能存储两个名为“True”或“False”、“Yes”或“No”、“1”或“0”的值。由于布尔范围有限，我们很少使用布尔来执行计算。

条件语句

“If”语句是编程中的关键概念：如果 this 为 True，则 that 发生，否则 something else 发生。语句的结果操作由布尔值驱动。在 Dynamo 中，有多种方法可定义“If”语句：

图标	名称	语法	输入	输出
	如果	如果	test, true, false	结果
	公式	IF(x,y,z)	x, y, z	结果
	代码块	(x?y:z)	x, y, z	结果

接下来，我们来看一个简短示例，分别介绍这三个节点在使用“If”条件语句时的行为：

在此图中，boolean 设置为 true，这意味着结果是字符串读取：“如果为 true，这是结果”。在此处，创建 If 语句的三个节点的工作方式相同。

同样，该节点的工作方式也相同。如果 boolean 更改为 false，则结果是 Pi 数字，如原始 If 语句中所定义。

过滤列表

下载本练习随附的示例文件（单击鼠标右键，然后单击“将链接另存为…”）：构建程序块 - Logic.dyn。

我们使用逻辑将一列数字分隔为一列偶数和一列奇数。

1. Number Range - 向画布添加一个数字范围。
2. Numbers - 向画布添加三个数字节点。每个数字节点的值应为：start 为 0.0、end 为 10.0 以及 step 为 1.0。
3. Output - 输出是一列 11 个数字（范围从 0 到 10）。
4. 求模 (%) - Number Range 到 x，2.0 到 y。这将计算列表中每个数字除以 2 的余数。此列表的输出将给出一列介于 0 和 1 之间的交替值。
5. 相等测试 (==) - 向画布添加相等测试。将 modulo 输出连接到 x 输入，将 0.0 输入连接到 y 输入。
6. Watch - 相等测试的输出是一列介于 true 和 false 之间的交替值。这些值用于分隔列表中的项目。0（或 true）表示偶数，1（或 false）表示奇数。
7. List.FilterByBoolMask - 此节点会根据输入布尔值将值过滤为两个不同的列表。将原始 number range 连接到 list 输入，将 equality test 输出连接到 mask 输入。in 输出表示 true 值，而 out 输出表示 false 值。
8. Watch - 结果，我们现在得到了一列偶数和一列奇数。我们已使用逻辑运算符将列表分成各图案！

从逻辑到几何图形

在第一个练习中建立的逻辑基础上，我们将此设置应用于建模操作。

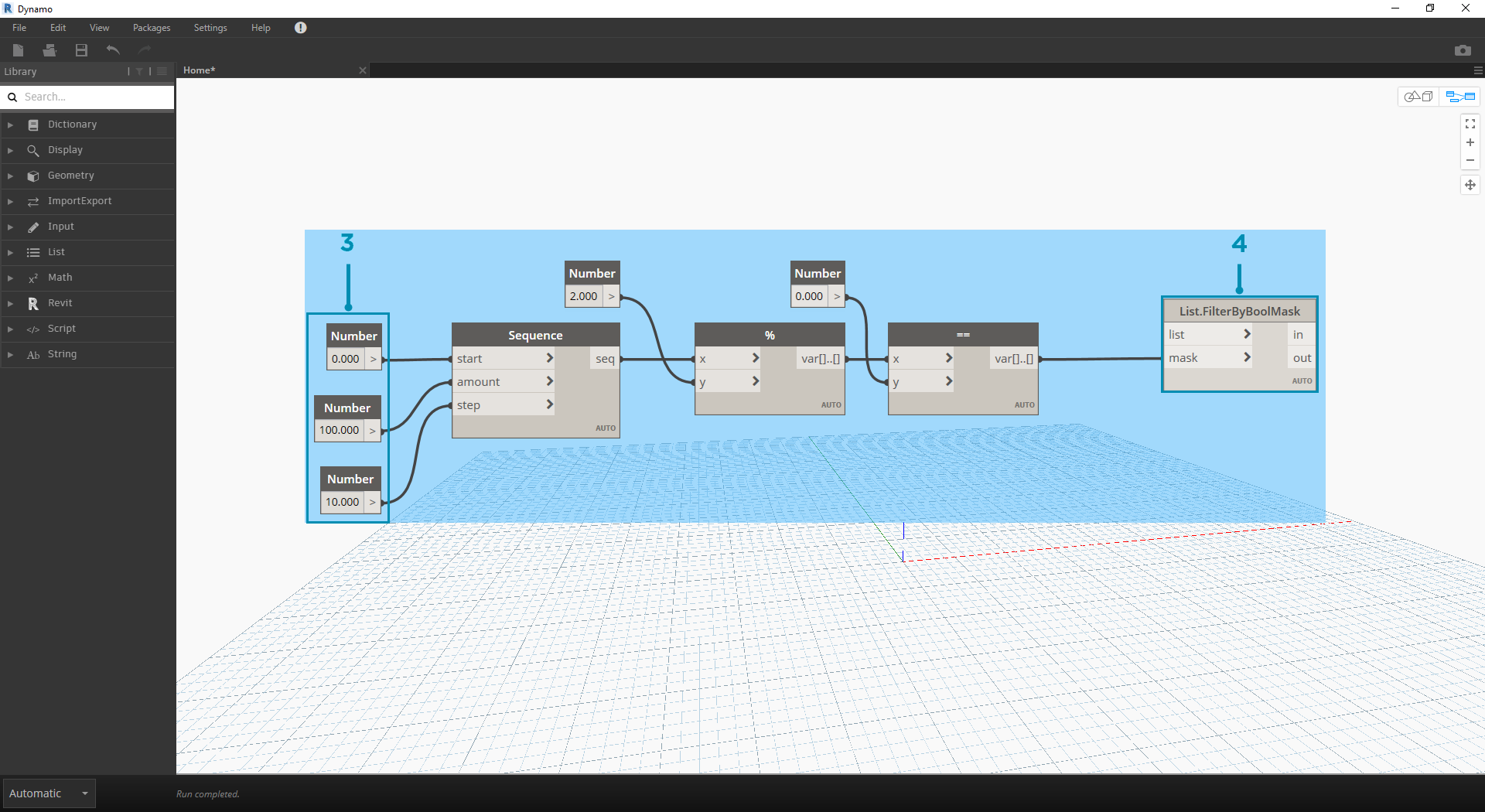

我们将从上一个具有相同节点的练习跳转。唯一的例外（除了更改格式外）:

1. 输入值已更改。
2. 我们已取消将列表输入连接到 List.FilterByBoolMask。现在，我们将这些节点放在旁边，但稍后在练习中，它们会派上用场。

我们先将节点连接在一起，如上图中所示。该组节点表示参数方程，用于定义曲线。几点注意事项：

1. 第一个滑块应具有最小值 1、最大值 4 和步长 0.01。
2. 第二个滑块应具有最小值 0、最大值 1 和步长 0.01。
3. PolyCurve.ByPoints - 如果复制上述节点图表，则在 Dynamo 预览视口中结果为正弦曲线。

此处的输入方法：使用数字节点可获得更多静态特性，使用数字滑块可获得更多灵活特性。我们希望保留在此步骤开头定义的原始数字范围。但是，我们在此处创建的正弦曲线应该具有一定的灵活性。我们可以移动这些滑块，来观察曲线更新的频率和振幅。

我们在定义中跳过一点，从而看一下最终结果，以便我们可以参照所得到的内容。前两个步骤是分别进行的，我们现在要将这两个步骤连接起来。我们将使用基础正弦曲线来驱动拉链组件的位置，我们将使用 true/false 逻辑以在小框和大框之间交替。

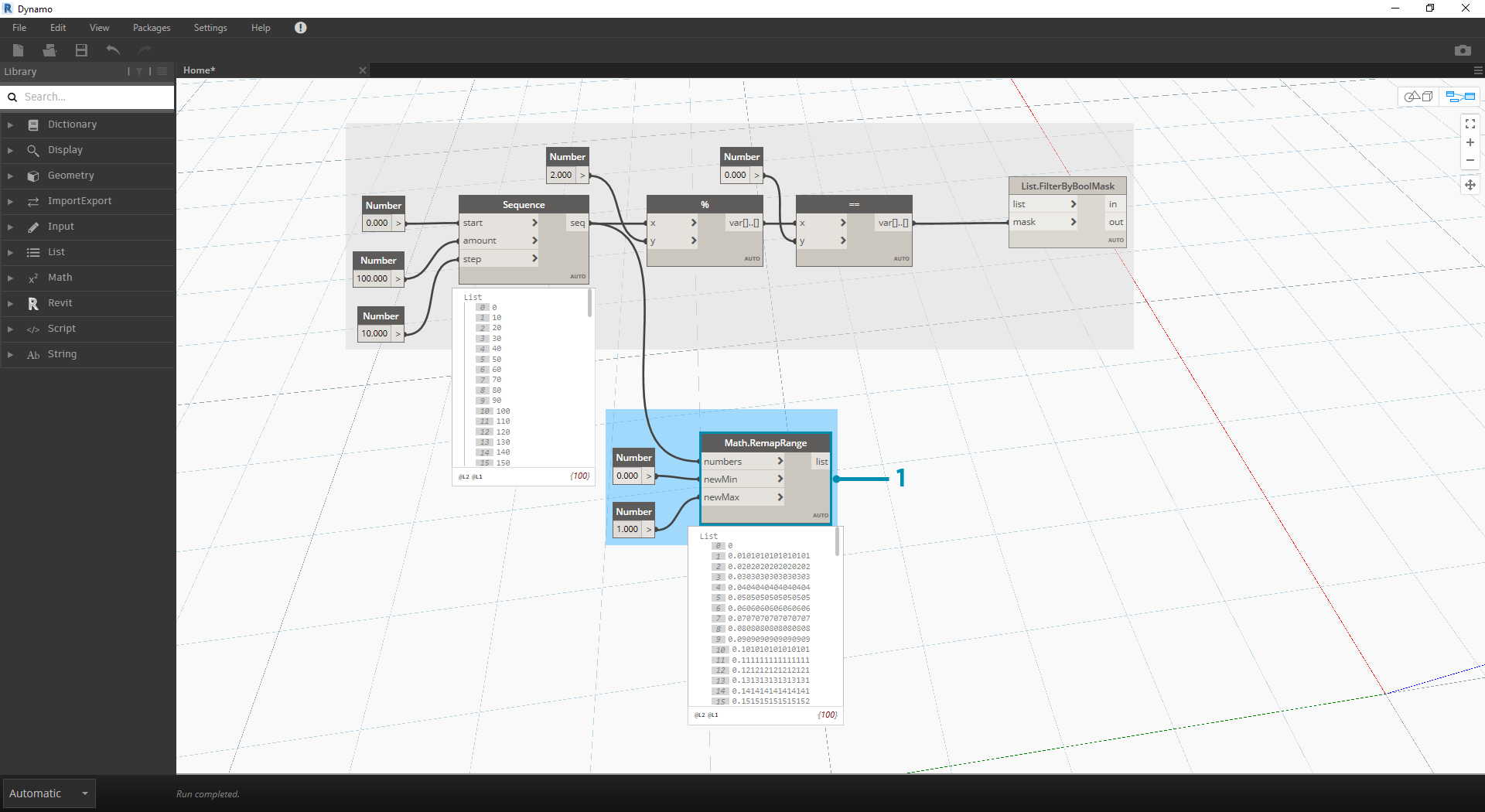

1. Math.RemapRange - 使用在步骤 01 中创建的数字序列，我们通过重新映射范围来创建一系列新数字。原始数字来自步骤 01，范围为 0-100。这些数字介于 0 到 1，分别通过 newMin 和 newMax 输入。

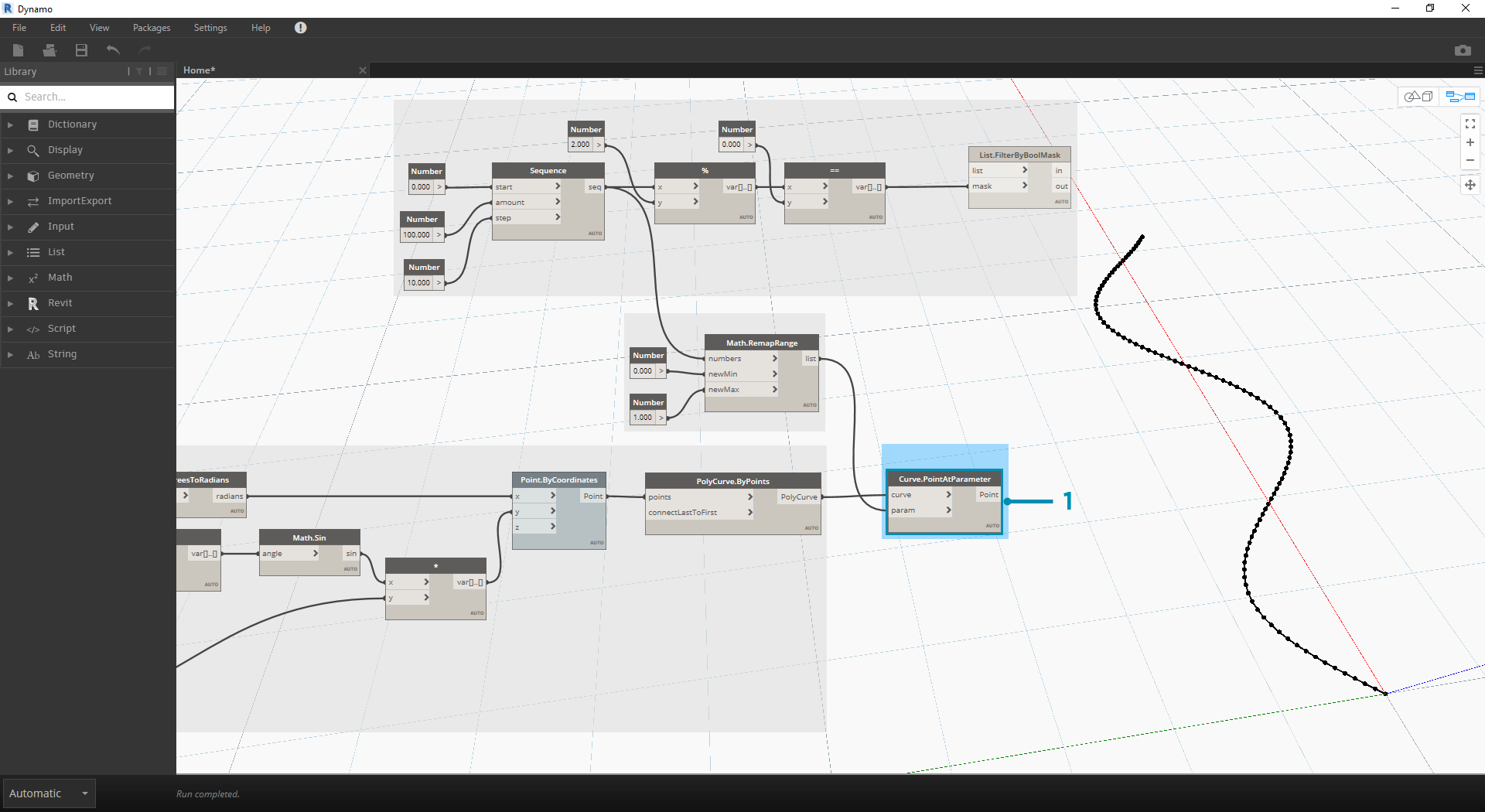

1. Curve.PointAtParameter - 将 Polycurve.ByPoints（步骤 2）连接到 curve，将 Math.RemapRange 连接到 param。此步骤将沿曲线创建点。我们将数字重新映射为 0 到 1，因为 param 的输入将查找此范围中的值。值 0 表示开始点，值 1 表示结束点。介于两者之间的所有数字均在 [0,1] 范围内求值。

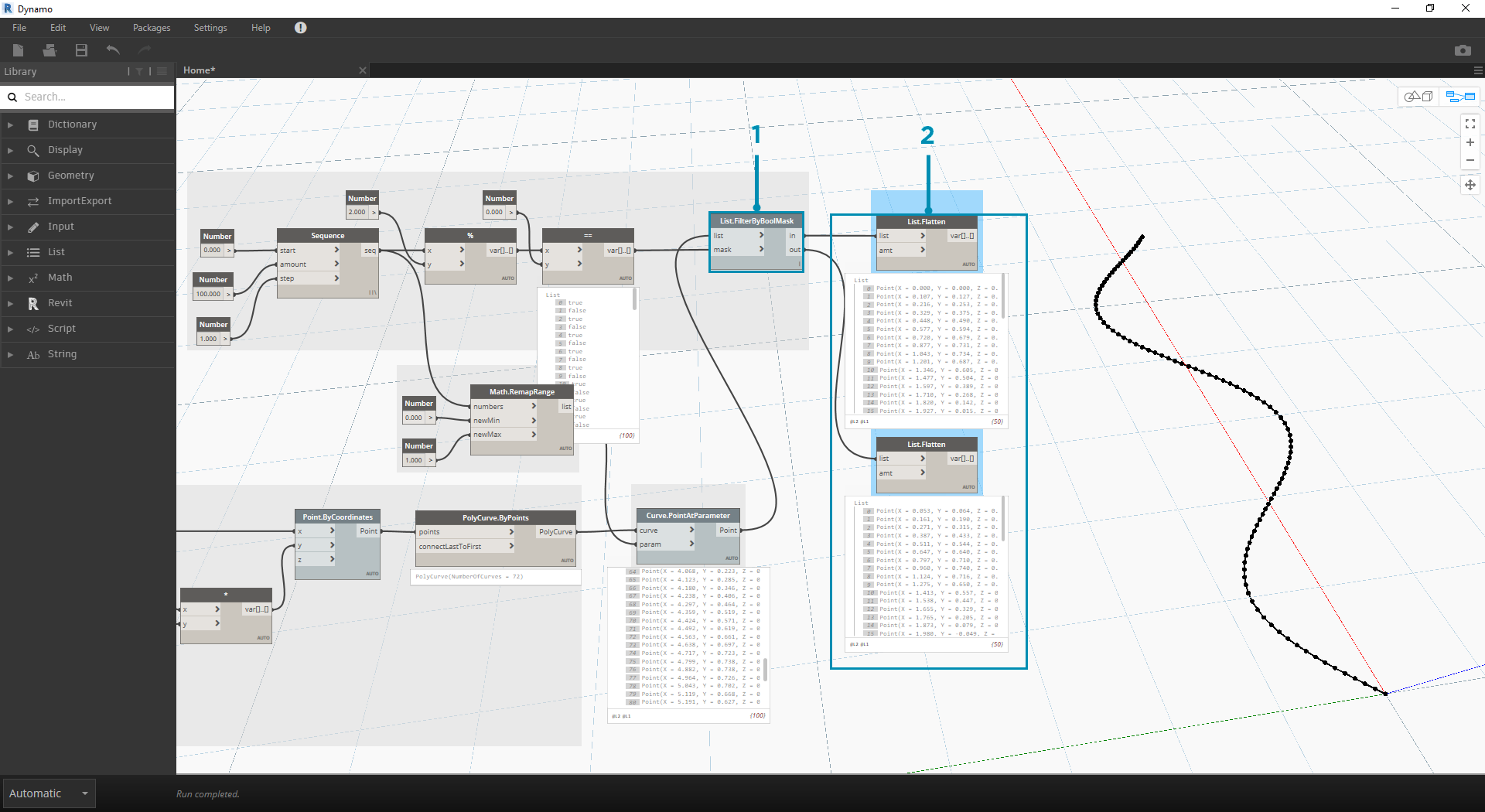

1. List.FilterByBoolMask - 将上一步的 Curve.PointAtParameter 连接到 list 输入。
2. Watch - in 的观察节点和 out 的观察节点表明，我们有表示偶数索引和奇数索引的两个列表。这些点在曲线上的排序方式相同，我们将在下一步中进行演示。

1. Cuboid.ByLengths - 重新创建在上图中所见到的连接，以沿正弦曲线获得拉链。立方体在此处就是一个框，我们将基于框中心的曲线点定义其大小。现在，偶数/奇数分割的逻辑在模型中应该一清二楚。

1. Number Slider - 后退到定义的开头，我们可以调整数字滑块并观察拉链更新。图像的顶部行表示顶部数字滑块的范围值。这是波的频率。
2. Number Slider - 图像的底部行表示底部滑块的值范围。这是波的振幅。
