导线连接节点以创建关系并建立可视化程序的流。我们可以按照字面意思将其视为电线，用于将数据脉冲从一个对象传送到下一个对象。

程序流

导线将一个节点的输出端口连接到另一个节点的输入端口。此方向性将在可视化程序中建立数据流。尽管我们可以在工作空间中排列节点，但是由于输出端口位于节点右侧且输入端口位于左侧，因此通常可以说程序流从左到右移动。
3.2 导线 - 图1

创建导线

我们通过在端口上单击鼠标，然后单击另一个节点的端口来创建连接。在建立连接的过程中，导线将显示为虚线，并在成功连接后进行捕捉以成为实线。数据将始终通过此导线从输出流到输入；但是，我们可以按照单击连接端口的顺序沿任意方向创建导线。

提示：在通过第二次单击完成连接之前，请允许“导线”捕捉到端口，并将鼠标悬停在此处以查看“端口”工具提示。

3.2 导线 - 图2

  1. 单击“Number Sequence”节点的 seq 输出端口
  2. 将鼠标移向另一端口时，导线为虚线
  3. 单击 Point.ByCoordinates 的 y 输入端口完成连接

编辑导线

通常，我们要通过编辑导线表示的连接来调整可视化程序中的程序流。要编辑导线，请在已连接节点的输入端口上单击。现在有两种选择：

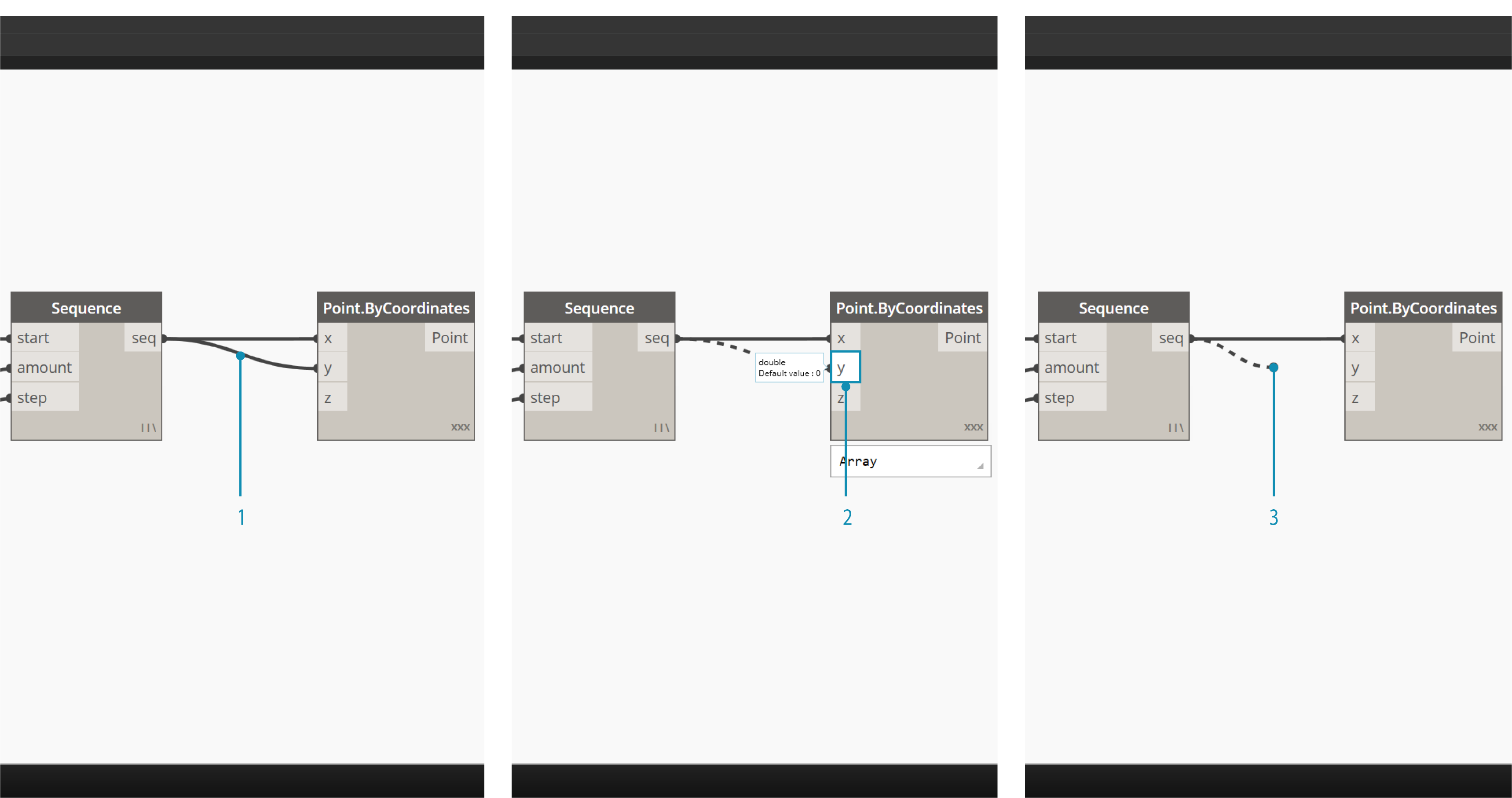

3.2 导线 - 图3

  1. 现有导线
  2. 若要更改到输入端口的连接，请在另一个输入端口上单击
  3. 若要删除导线，请将导线移开并在工作空间上单击

*注意 - 现在还有额外的功能可用于同时移动多条导线。

导线预览

默认情况下，导线将通过灰色笔划进行预览。选择某个节点后，它将使用与该节点相同的浅绿色亮显渲染任何连接导线。
3.2 导线 - 图5

  1. 默认导线
  2. 亮显的导线

Dynamo 还允许我们通过“视图”>“连接器”菜单自定义导线在工作空间中的外观。在这里，我们可以在曲线或多段线导线之间切换，或者将它们一起关闭。
3.2 导线 - 图6

  1. 连接器类型：曲线
  2. 连接器类型：多段线
