Dynamo 的一个强大功能是,可以在参数化级别上编辑参数。例如,衍生式算法或模拟结果可用于驱动元素阵列的参数。这样,同一族中的一组实例可以在 Revit 项目中具有自定义特性。
类型和实例参数
- 实例参数定义屋顶表面上嵌板的孔径,Aperture Ratio 的范围介于 0.1 到 0.4 之间。
- 基于类型的参数将应用于表面上的每个图元,因为它们的族类型相同。例如,每个嵌板的材质都可以由基于类型的参数驱动。
- 如果之前已设置过 Revit 族,请记住,需要指定参数类型(字符串、数字、尺寸标注等)在 Dynamo 中指定参数时,请务必使用正确的数据类型。
- 还可以将 Dynamo 与在 Revit 族的特性中定义的参数化约束结合使用。

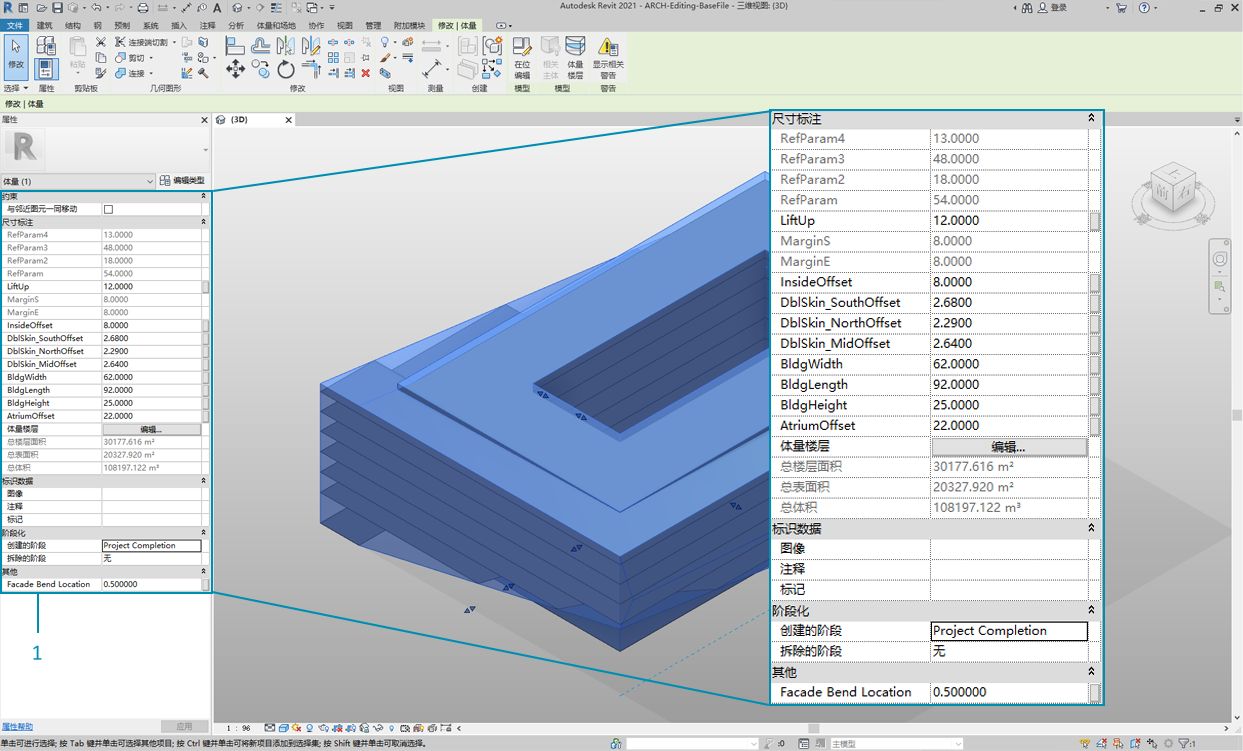

在 Revit 中快速查看参数时,我们要记得有类型参数和实例参数。这两个参数在 Dynamo 中都可以进行编辑,但我们在下面的练习中使用的是实例参数。
注意:在发现了编辑参数的广泛应用后,您可能想在 Revit 中使用 Dynamo 编辑大量图元。这可能是计算成本高昂的操作,这意味着它的速度可能会很慢。如果要编辑大量图元,可能需要使用“冻结”节点功能,以便在开发图形时暂停执行 Revit 操作。
单位
从版本 0.8 开始,Dynamo 基本上是无单位的。这样,Dynamo 便可保持抽象的可视化编程环境。与 Revit 尺寸标注交互的 Dynamo 节点将参照 Revit 项目的单位。例如,如果在 Revit 中从 Dynamo 设置长度参数,则 Dynamo 中的值数值将对应 Revit 项目中的默认单位。下面的练习以米为单位。

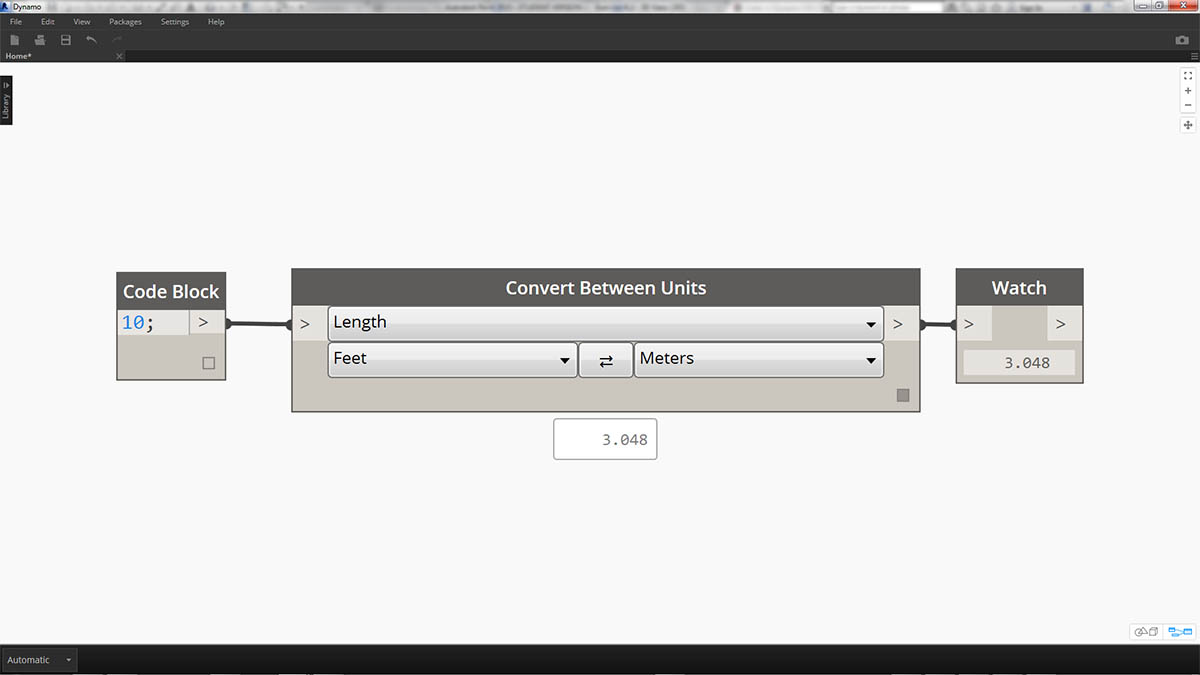

要快速转换单位,请使用“Convert Between Units”节点。这是一个方便工具,可用于即时转换长度、面积和体积单位。
练习
下载本练习随附的示例文件(单击鼠标右键,然后单击“将链接另存为…”)。
本练习重点介绍如何编辑 Revit 图元,而无需在 Dynamo 中执行几何操作。我们在此处不会输入 Dynamo 几何图形,只需在 Revit 项目中编辑参数即可。本练习是基本练习,对于更高级的 Revit 用户,请注意这些是体量的实例参数,但可以将相同逻辑应用于图元阵列以进行大规模自定义。这全部是通过“Element.SetParameterByName”节点完成的。
从本部分的 Revit 示例文件开始。我们已从上一部分中删除了结构图元和自适应桁架。在本练习中,我们将重点介绍 Revit 中的参数化装备,以及 Dynamo 中的操作。
- 在 Revit 中,选择体量中的建筑,我们可以在“特性”面板中看到实例参数的阵列。
- 使用“Select Model Element”节点选择建筑体量。
- 我们可以使用“Element.Parameters”节点查询此体量的所有参数。这包括类型和实例参数。
- 参考 Element.Parameters 节点以查找目标参数。或者,我们可以查看上一步中的“特性”面板,以选择要编辑的参数名称。在本例中,我们将查找影响建筑体量上较大几何移动的参数。
- 我们将使用 Element.SetParameterByName 节点对 Revit 图元进行更改。
- 使用代码块,我们定义这些参数的列表,其中用引号括起来每个项目以表示字符串。我们还可以使用 List.Create 节点,其中一系列“string”节点已连接到多个输入。代码块简单而快捷。在 Revit 中,只需确保字符串与精确名称匹配,具体情况如下:
{"BldgWidth","BldgLength","BldgHeight", "AtriumOffset", "InsideOffset","LiftUp"};
- 我们还要为每个参数指定值。向画布添加六个“整数滑块”,然后重命名为列表中相应的参数。此外,根据上图设置每个滑块的值。按从上到下的顺序:
62,92,25,22,8,12
- 定义另一个代码块,其中列表与参数名称具有相同长度。在本例中,我们命名变量(不带引号),这将为代码块创建输入。将滑块连接到各自的输入:
{bw,bl,bh,ao,io,lu};
- 将代码块连接到“Element.SetParameterByName”*节点。在选中“自动运行”后,我们将自动看到结果。
*注意 - 此演示使用的是实例参数,而不是类型参数。
与在 Revit 中一样,其中许多参数彼此相关。当然,在这些组合中几何图形可能会中断。我们可以在参数特性中定义公式来解决这个问题,也可以在 Dynamo 中使用数学运算设置类似逻辑(如果您想扩展练习,这也是一项额外的挑战)。
- 此组合为建筑体量提供了功能强大的新设计:
100,92,100,25,13,51.4
- 我们复制图形,并重点介绍将容纳桁架系统的外立面玻璃。在本例中,我们将隔离四个参数:
{"DblSkin_SouthOffset","DblSkin_MidOffset","DblSkin_NorthOffset","Facade Bend Location"};
- 此外,我们还会创建数字滑块,然后重命名为相应的参数。前三个滑块(从上到下)应重新映射到 [0,10] 的域,而最后一个滑块(“外立面弯曲位置”)应重新映射到 [0,1] 的域。这些值(从上到下)应从以下这些值开始(尽管它们是任意值):
2.68,2.64,2.29,0.5
- 定义新的代码块并连接滑块:
{so,mo,no,fbl};
- 通过更改图形此部分中的滑块,我们可以使外立面玻璃更加实质:
9.98,10.0,9.71,0.31
