您是否曾想过使用 Revit 中包含的数据查找内容?
    如果您已执行如下操作,则很可能:
    9.4 字典 - Revit 使用案例 - 图1

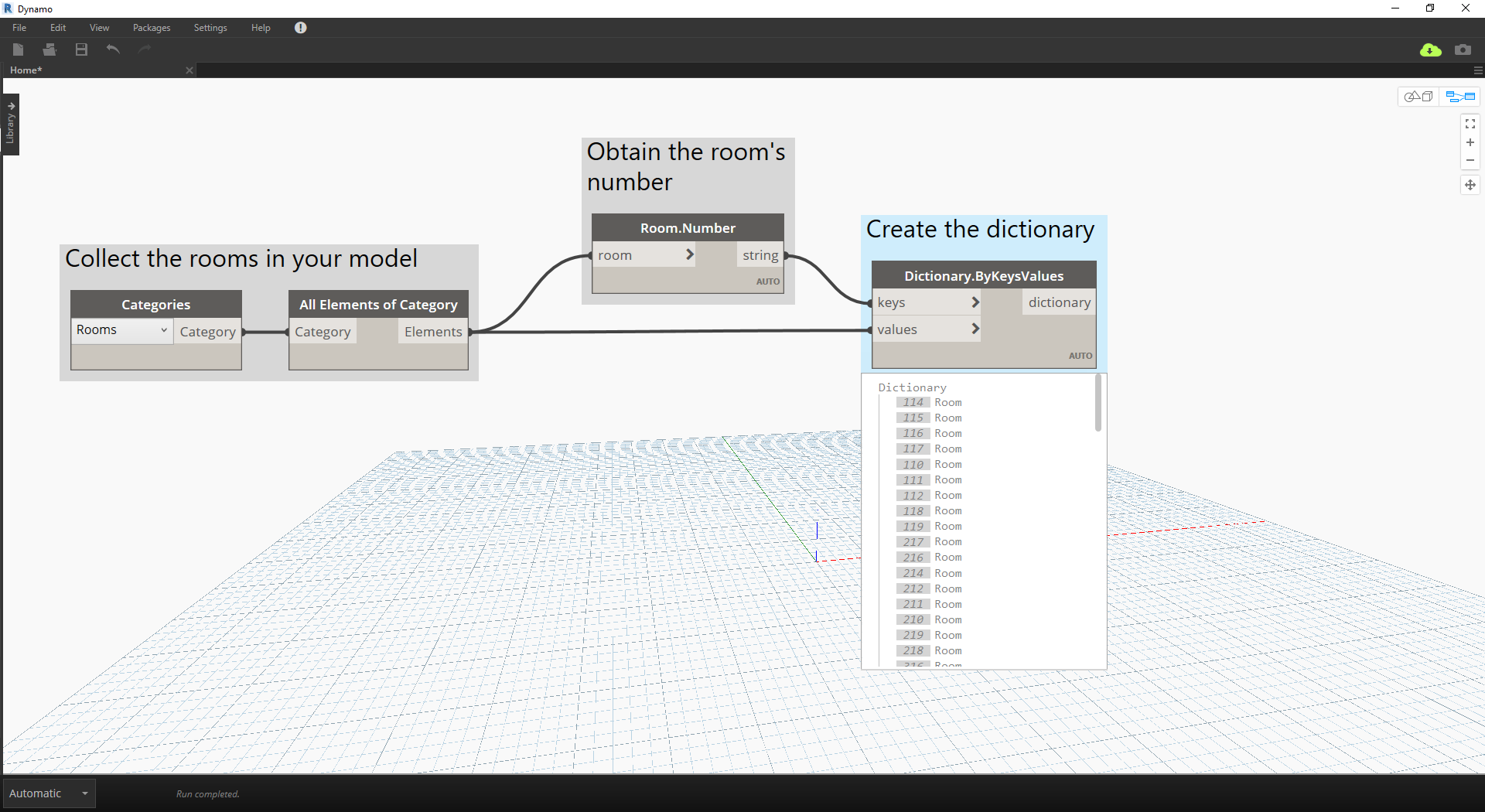

    在上图中,我们收集 Revit 模型中的所有房间,获取所需房间的索引(按房间编号),最后在索引处抓取房间。

    现在,让我们使用词典重建这个想法

    下载本练习随附的示例文件(单击鼠标右键,然后单击“将链接另存为…”): RoomDictionary.dyn

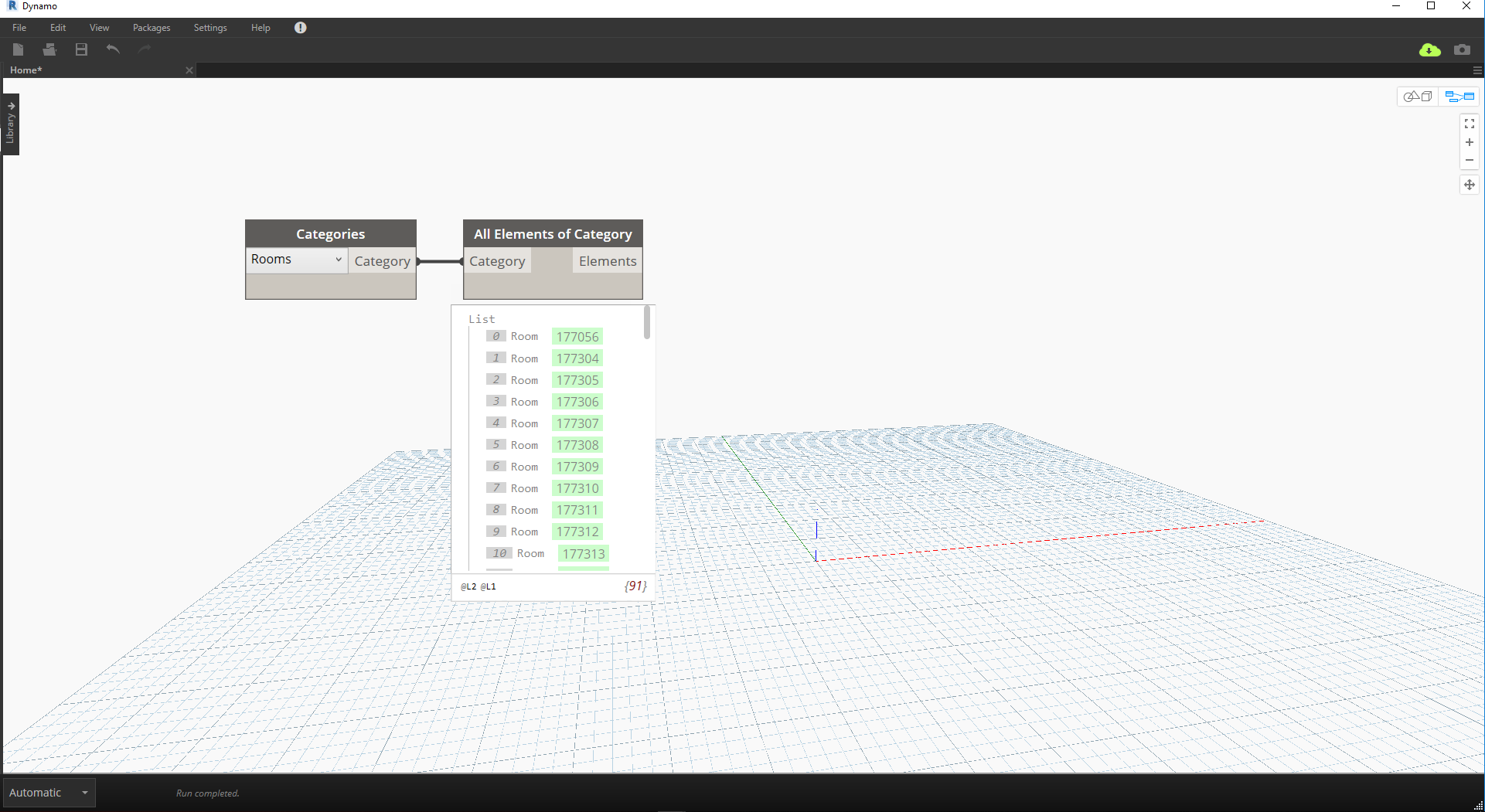

    9.4 字典 - Revit 使用案例 - 图2 首先,我们需要收集 Revit 模型中的所有房间。

    • 我们选择要处理的 Revit 类别(在本例中,我们处理的是房间)。
    • 我们告诉 Dynamo 收集所有这些元素

    9.4 字典 - Revit 使用案例 - 图3 接下来,我们需要决定要使用哪些键来查找这些数据。(与键相关的信息可以在 “9.1 什么是词典” 中找到)。

    • 我们将使用的数据是房间编号。

    9.4 字典 - Revit 使用案例 - 图4 现在,我们将使用给定的键和元素创建词典。

    • 节点 Dictionary.ByKeysValues 将根据相应的输入创建词典。
    • Keys 需要是字符串,而 values 可以是多种对象类型。

    9.4 字典 - Revit 使用案例 - 图5 最后,我们现在可以使用房间编号从词典中检索房间。

    • String 将是用于从词典查找对象的键。
    • Dictionary.ValueAtKey 现在将从词典中获取对象。

    使用相同的词典逻辑,我们还可以使用分组对象创建词典。
    如果我们希望在给定级别查找所有房间,可以按如下所示修改上图。
    9.4 字典 - Revit 使用案例 - 图6

    • 我们现在可以使用参数值(在本例中,我们将使用 Level),而不是将房间编号用作键。

    9.4 字典 - Revit 使用案例 - 图7

    • 现在,我们可以按房间所在的标高对房间进行分组。

    9.4 字典 - Revit 使用案例 - 图8

    • 按标高对元素进行分组后,我们现在可以使用共享键(唯一键)作为词典的键,以及将房间列表作为元素。

    9.4 字典 - Revit 使用案例 - 图9

    • 最后,使用 Revit 模型中的标高,我们可以在词典中查找位于该标高的房间。Dictionary.ValueAtKey 将获取标高名称并返回该标高的房间对象。

    使用字典的场景非常非常的丰富。在 Revit 中将 BIM 数据与元素本身关联的功能可用于各种使用案例。
