大数据技术之Kafka系统入门（二）：Kafka架构深入

问题导读

1.Kafka工作包含哪些流程？
2.为防止log文件过大导致数据定位效率低下，kafka引入了什么？
3.Kafka生产者分区的原因和原则是什么？
4.Kafka数据可靠性是如何保证的？

3.1 Kafka工作流程及文件存储机制

Kafka中消息是以topic进行分类的，生产者生产消息，消费者消费消息，都是面向topic的。
topic是逻辑上的概念，而partition是物理上的概念，每个partition对应于一个log文件，该log文件中存储的就是producer生产的数据。Producer生产的数据会被不断追加到该log文件末端，且每条数据都有自己的offset。消费者组中的每个消费者，都会实时记录自己消费到了哪个offset，以便出错恢复时，从上次的位置继续消费。

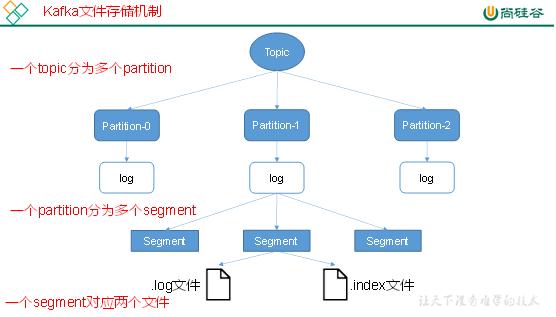

由于生产者生产的消息会不断追加到log文件末尾，为防止log文件过大导致数据定位效率低下，Kafka采取了分片和索引机制，将每个partition分为多个segment。每个segment对应两个文件——“.index”文件和“.log”文件。这些文件位于一个文件夹下，该文件夹的命名规则为：topic名称+分区序号。例如，first这个topic有三个分区，则其对应的文件夹为first-0,first-1,first-2。

1. 00000000000000000000.index
2. 00000000000000000000.log
3. 00000000000000170410.index
4. 00000000000000170410.log
5. 00000000000000239430.index
6. 00000000000000239430.log
7.
复制代码

index和log文件以当前segment的第一条消息的offset命名。下图为index文件和log文件的结构示意图。

“.index”文件存储大量的索引信息，“.log”文件存储大量的数据，索引文件中的元数据指向对应数据文件中message的物理偏移地址。

3.2 Kafka生产者

3.2.2 分区策略

1）分区的原因
（1）方便在集群中扩展，每个Partition可以通过调整以适应它所在的机器，而一个topic又可以有多个Partition组成，因此整个集群就可以适应任意大小的数据了；
（2）可以提高并发，因为可以以Partition为单位读写了。
2）分区的原则
我们需要将producer发送的数据封装成一个ProducerRecord对象。

（1）指明 partition 的情况下，直接将指明的值直接作为 partiton 值；
（2）没有指明 partition 值但有 key 的情况下，将 key 的 hash 值与 topic 的 partition 数进行取余得到 partition 值；
（3）既没有 partition 值又没有 key 值的情况下，第一次调用时随机生成一个整数（后面每次调用在这个整数上自增），将这个值与 topic 可用的 partition 总数取余得到 partition 值，也就是常说的 round-robin 算法。

3.2.3 数据可靠性保证

为保证producer发送的数据，能可靠的发送到指定的topic，topic的每个partition收到producer发送的数据后，都需要向producer发送ack（acknowledgement确认收到），如果producer收到ack，就会进行下一轮的发送，否则重新发送数据。

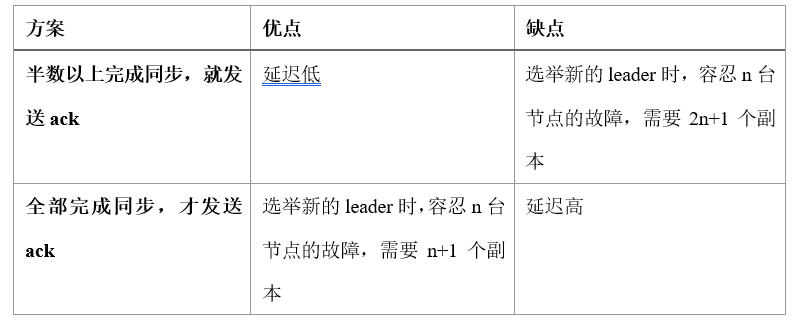

1）副本数据同步策略

Kafka选择了第二种方案，原因如下：
1.同样为了容忍n台节点的故障，第一种方案需要2n+1个副本，而第二种方案只需要n+1个副本，而Kafka的每个分区都有大量的数据，第一种方案会造成大量数据的冗余。
2.虽然第二种方案的网络延迟会比较高，但网络延迟对Kafka的影响较小。

2）ISR
采用第二种方案之后，设想以下情景：leader收到数据，所有follower都开始同步数据，但有一个follower，因为某种故障，迟迟不能与leader进行同步，那leader就要一直等下去，直到它完成同步，才能发送ack。这个问题怎么解决呢？
Leader维护了一个动态的in-sync replica set (ISR)，意为和leader保持同步的follower集合。当ISR中的follower完成数据的同步之后，leader就会给follower发送ack。如果follower长时间未向leader同步数据，则该follower将被踢出ISR，该时间阈值由replica.lag.time.max.ms参数设定。Leader发生故障之后，就会从ISR中选举新的leader。

3）ack应答机制
对于某些不太重要的数据，对数据的可靠性要求不是很高，能够容忍数据的少量丢失，所以没必要等ISR中的follower全部接收成功。
所以Kafka为用户提供了三种可靠性级别，用户根据对可靠性和延迟的要求进行权衡，选择以下的配置。
acks参数配置：
acks：
0：producer不等待broker的ack，这一操作提供了一个最低的延迟，broker一接收到还没有写入磁盘就已经返回，当broker故障时有可能丢失数据；
1：producer等待broker的ack，partition的leader落盘成功后返回ack，如果在follower同步成功之前leader故障，那么将会丢失数据；

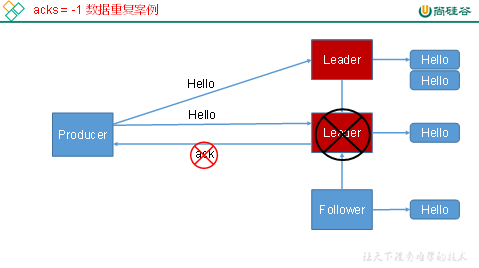

-1（all）：producer等待broker的ack，partition的leader和follower全部落盘成功后才返回ack。但是如果在follower同步完成后，broker发送ack之前，leader发生故障，那么会造成数据重复。

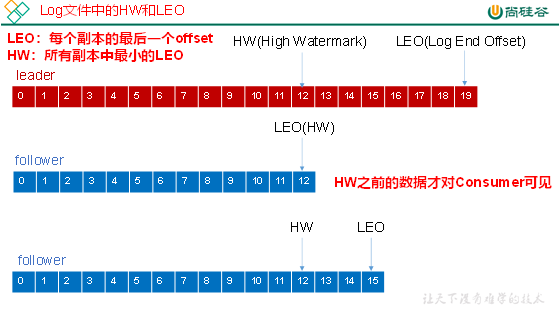

4）故障处理细节

（1）follower故障
follower发生故障后会被临时踢出ISR，待该follower恢复后，follower会读取本地磁盘记录的上次的HW，并将log文件高于HW的部分截取掉，从HW开始向leader进行同步。等该follower的LEO大于等于该Partition的HW，即follower追上leader之后，就可以重新加入ISR了。
（2）leader故障
leader发生故障之后，会从ISR中选出一个新的leader，之后，为保证多个副本之间的数据一致性，其余的follower会先将各自的log文件高于HW的部分截掉，然后从新的leader同步数据。
注意：这只能保证副本之间的数据一致性，并不能保证数据不丢失或者不重复。

3.2.4 Exactly Once语义

对于某些比较重要的消息，我们需要保证exactly once语义，即保证每条消息被发送且仅被发送一次。
在0.11版本之后，Kafka引入了幂等性机制（idempotent），配合acks = -1时的at least once语义，实现了producer到broker的exactly once语义。
idempotent + at least once = exactly once
使用时，只需将enable.idempotence属性设置为true，kafka自动将acks属性设为-1。

3.3Kafka消费者

3.3.1 消费方式

consumer采用pull（拉）模式从broker中读取数据。

push（推）模式很难适应消费速率不同的消费者，因为消息发送速率是由broker决定的。它的目标是尽可能以最快速度传递消息，但是这样很容易造成consumer来不及处理消息，典型的表现就是拒绝服务以及网络拥塞。而pull模式则可以根据consumer的消费能力以适当的速率消费消息。

pull模式不足之处是，如果kafka没有数据，消费者可能会陷入循环中，一直返回空数据。针对这一点，Kafka的消费者在消费数据时会传入一个时长参数timeout，如果当前没有数据可供消费，consumer会等待一段时间之后再返回，这段时长即为timeout。

3.3.2 分区分配策略

一个consumer group中有多个consumer，一个 topic有多个partition，所以必然会涉及到partition的分配问题，即确定那个partition由哪个consumer来消费。
Kafka有两种分配策略，一是roundrobin，一是range。

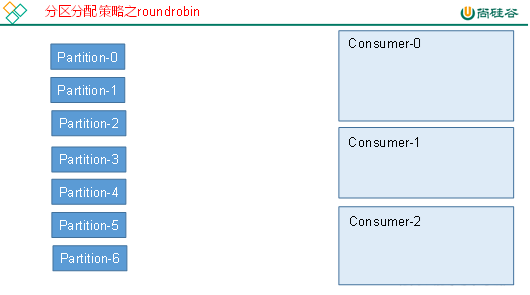

1）roundrobin

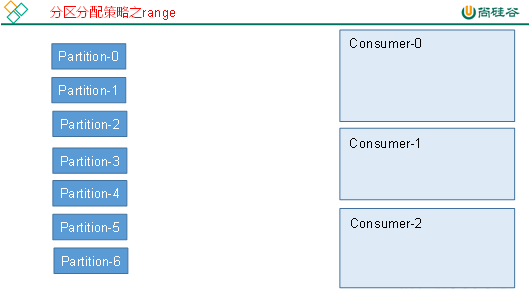

2）range

3.3.3 offset的维护

由于consumer在消费过程中可能会出现断电宕机等故障，consumer恢复后，需要从故障前的位置的继续消费，所以consumer需要实时记录自己消费到了哪个offset，以便故障恢复后继续消费。
Kafka 0.9版本之前，consumer默认将offset保存在Zookeeper中，从0.9版本开始，consumer默认将offset保存在Kafka一个内置的topic中，该topic为__consumer_offsets。

3.4 Kafka 高效读写数据

1）顺序写磁盘

Kafka的producer生产数据，要写入到log文件中，写的过程是一直追加到文件末端，为顺序写。官网有数据表明，同样的磁盘，顺序写能到到600M/s，而随机写只有100k/s。这与磁盘的机械机构有关，顺序写之所以快，是因为其省去了大量磁头寻址的时间。

2）零复制技术

3.5 Zookeeper在Kafka中的作用

Kafka集群中有一个broker会被选举为Controller，负责管理集群broker的上下线，所有topic的分区副本分配和leader选举等工作。
Controller的管理工作都是依赖于Zookeeper的。
以下为partition的leader选举过程：
