1. Table API & SQL 介绍

1.1 为什么需要Table API & SQL

Flink的Table模块包括 Table API 和 SQL：
Table API 是一种类SQL的API，通过Table API，用户可以像操作表一样操作数据，非常直观和方便
SQL作为一种声明式语言，有着标准的语法和规范，用户可以不用关心底层实现即可进行数据的处理，非常易于上手
Flink Table API 和 SQL 的实现上有80%左右的代码是公用的。作为一个流批统一的计算引擎，Flink 的 Runtime 层是统一的。
Table API & SQL的特点：
Flink之所以选择将Table API & SQL 作为未来的核心 API，是因为其具有一些非常重要的特点：
1. 声明式:属于设定式语言，用户只要表达清楚需求即可，不需要了解底层执行；
2. 高性能:可优化，内置多种查询优化器，这些查询优化器可为 SQL 翻译出最优执行计划；
3. 简单易学:易于理解，不同行业和领域的人都懂，学习成本较低；
4. 标准稳定:语义遵循SQL标准，非常稳定，在数据库 30 多年的历史中，SQL 本身变化较少；
5. 流批统一:可以做到API层面上流与批的统一，相同的SQL逻辑，既可流模式运行，也可批模式运行，Flink底层Runtime本身就是一个流与批统一的引擎；

1.2 Table API& SQL发展历程

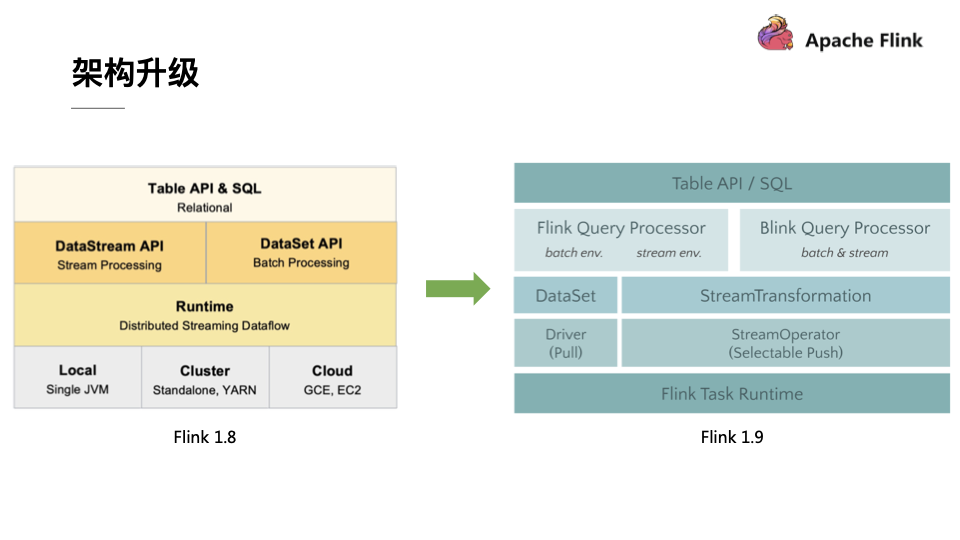

架构升级：
自 2015 年开始，阿里巴巴开始调研开源流计算引擎，最终决定基于 Flink 打造新一代计算引擎，针对 Flink 存在的不足进行优化和改进，并且在 2019 年初将最终代码开源，也就是Blink。Blink 在原来的 Flink 基础上最显著的一个贡献就是 Flink SQL 的实现。随着版本的不断更新，API 也出现了很多不兼容的地方。
在 Flink 1.9 中，Table 模块迎来了核心架构的升级，引入了阿里巴巴Blink团队贡献的诸多功能；
在Flink 1.9 之前，Flink API 层 一直分为DataStream API 和 DataSet API，Table API & SQL 位于 DataStream API 和 DataSet API 之上。可以看处流处理和批处理有各自独立的api (流处理DataStream，批处理DataSet)。而且有不同的执行计划解析过程，codegen过程也完全不一样，完全没有流批一体的概念，面向用户不太友好。
在Flink1.9之后新的架构中，有两个查询处理器：Flink Query Processor，也称作Old Planner和Blink Query Processor，也称作Blink Planner。为了兼容老版本Table及SQL模块，插件化实现了Planner，Flink原有的Flink Planner不变，后期版本会被移除。新增加了Blink Planner，新的代码及特性会在Blink planner模块上实现。批或者流都是通过解析为Stream Transformation来实现的，不像Flink Planner，批是基于Dataset，流是基于DataStream。

查询处理器的选择：
查询处理器是Planner 的具体实现，通过parser、optimizer、codegen(代码生成技术)等流程将 Table API & SQL作业转换成 Flink Runtime 可识别的 Transformation DAG，最终由 Flink Runtime 进行作业的调度和执行。
Flink Query Processor查询处理器针对流计算和批处理作业有不同的分支处理，流计算作业底层的 API 是 DataStream API， 批处理作业底层的 API 是 DataSet API
Blink Query Processor查询处理器则实现流批作业接口的统一，底层的 API 都是Transformation，这就意味着我们和Dataset完全没有关系了
Flink1.11之后Blink Query Processor查询处理器已经是默认的了

  1. Blink 将批处理作业视为流式处理的一种特殊情况。因此也不支持Table和DataSet之间的转换，批处理作业不会翻译成DateSet程序而是翻译成DataStream程序，和流式作业一样。
  2. Blink 规划器不支持BatchTableSource，使用 boundedStreamTableSource代替它。
  3. FilterableTableSourceold planner 和 Blink planner 的实现不兼容。旧规划器会将 s 下推PlannerExpression到FilterableTableSource中，而 Blink 规划器会将 s 下推Expression。
  4. 基于字符串的键值配置选项（请参阅有关配置的文档了解详细信息）仅用于 Blink 规划器。
  5. 两个规划器中的 implementation( CalciteConfig)PlannerConfig是不同的。
  6. TableEnvironmentBlink 规划器将在和上将多个接收器优化为一个 DAG StreamTableEnvironment。旧的规划器总是将每个汇优化成一个新的 DAG，其中所有 DAG 相互独立。
  7. 旧的规划器现在不支持目录统计，而 Blink 规划器支持。

1.1 注意：

API稳定性： Flink1.11版本，Flink1.12版本则进行了优化
性能对比：
注意：目前FlinkSQL性能不如SparkSQL，未来FlinkSQL可能会越来越好

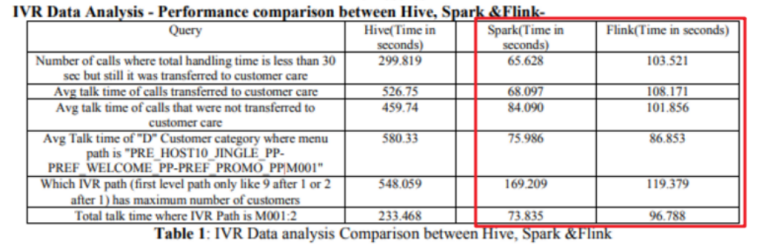

下图是Hive、Spark、Flink的SQL执行速度对比：

2. 案例准备

2.1 依赖

https://ci.apache.org/projects/flink/flink-docs-release-1.12/dev/table/

  1. <dependency>
  2.   <groupId>org.apache.flink</groupId>
  3.   <artifactId>flink-table-api-scala-bridge_2.12</artifactId>
  4.   <version>${flink.version}</version>
  5.   <scope>provided</scope>
  6. </dependency>
  7. <dependency>
  8.   <groupId>org.apache.flink</groupId>
  9.   <artifactId>flink-table-api-java-bridge_2.12</artifactId>
  10.   <version>${flink.version}</version>
  11.   <scope>provided</scope>
  12. </dependency>
  13. <!-- flink执行计划,这是1.9版本之前的-->
  14. <dependency>
  15.   <groupId>org.apache.flink</groupId>
  16.   <artifactId>flink-table-planner_2.12</artifactId>
  17.   <version>${flink.version}</version>
  18. </dependency>
  19. <!-- blink执行计划,1.11+默认的-->
  20. <dependency>
  21.   <groupId>org.apache.flink</groupId>
  22.   <artifactId>flink-table-planner-blink_2.12</artifactId>
  23.   <version>${flink.version}</version>
  24.   <scope>provided</scope>
  25. </dependency>
  26. <dependency>
  27.   <groupId>org.apache.flink</groupId>
  28.   <artifactId>flink-table-common</artifactId>
  29.   <version>${flink.version}</version>
  30.   <scope>provided</scope>
  31. </dependency>

● flink-table-common：这个包中主要是包含 Flink Planner 和 Blink Planner一些共用的代码。
● flink-table-api-java：这部分是用户编程使用的 API，包含了大部分的 API。
● flink-table-api-scala：这里只是非常薄的一层，仅和 Table API 的 Expression 和 DSL 相关。
● 两个 Planner：flink-table-planner 和 flink-table-planner-blink。
● 两个 Bridge：flink-table-api-scala-bridge 和 flink-table-api-java-bridge，
Flink Planner 和 Blink Planner 都会依赖于具体的 JavaAPI，也会依赖于具体的 Bridge，通过 Bridge 可以将 API 操作相应的转化为Scala 的 DataStream、DataSet，或者转化为 JAVA 的 DataStream 或者Data Set

2.2 程序结构

https://ci.apache.org/projects/flink/flink-docs-release-1.12/dev/table/common.html#structure-of-table-api-and-sql-programs

  1. // create a TableEnvironment for specific planner batch or streaming
  2. TableEnvironment tableEnv = ...; // see "Create a TableEnvironment" section
  4. // create a Table
  5. tableEnv.connect(...).createTemporaryTable("table1");
  6. // register an output Table
  7. tableEnv.connect(...).createTemporaryTable("outputTable");
  9. // create a Table object from a Table API query
  10. Table tapiResult = tableEnv.from("table1").select(...);
  12. // create a Table object from a SQL query
  13. Table sqlResult  = tableEnv.sqlQuery("SELECT ... FROM table1 ... ");
  15. // emit a Table API result Table to a TableSink, same for SQL result
  16. TableResult tableResult = tapiResult.executeInsert("outputTable");
  17. tableResult...

2.3 API

2.3.1 获取环境

  1. // **********************
  2. // BLINK STREAMING QUERY
  3. // **********************
  4. import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
  5. import org.apache.flink.table.api.EnvironmentSettings;
  6. import org.apache.flink.table.api.bridge.java.StreamTableEnvironment;
  8. StreamExecutionEnvironment bsEnv = StreamExecutionEnvironment.getExecutionEnvironment();
  9. EnvironmentSettings bsSettings = EnvironmentSettings.newInstance().useBlinkPlanner().inStreamingMode().build();
  10. StreamTableEnvironment bsTableEnv = StreamTableEnvironment.create(bsEnv, bsSettings);
  11. // or TableEnvironment bsTableEnv = TableEnvironment.create(bsSettings);
  13. // ******************
  14. // BLINK BATCH QUERY
  15. // ******************
  16. import org.apache.flink.table.api.EnvironmentSettings;
  17. import org.apache.flink.table.api.TableEnvironment;
  19. EnvironmentSettings bbSettings = EnvironmentSettings.newInstance().useBlinkPlanner().inBatchMode().build();
  20. TableEnvironment bbTableEnv = TableEnvironment.create(bbSettings);

2.3.2 创建表

  1. // get a TableEnvironment
  2. TableEnvironment tableEnv = ...; // see "Create a TableEnvironment" section
  4. // table is the result of a simple projection query
  5. Table projTable = tableEnv.from("X").select(...);
  7. // register the Table projTable as table "projectedTable"
  8. tableEnv.createTemporaryView("projectedTable", projTable);
  1. tableEnvironment
  2.   .connect(...)
  3.   .withFormat(...)
  4.   .withSchema(...)
  5.   .inAppendMode()
  6.   .createTemporaryTable("MyTable")

2.3.3 查询表

  1. // get a TableEnvironment
  2. TableEnvironment tableEnv = ...; // see "Create a TableEnvironment" section
  3. // register Orders table
  4. // scan registered Orders table
  5. Table orders = tableEnv.from("Orders");// compute revenue for all customers from France
  6. Table revenue = orders
  7.   .filter($("cCountry")
  8. .isEqual("FRANCE"))
  9.   .groupBy($("cID"), $("cName")
  10.   .select($("cID"), $("cName"), $("revenue")
  11. .sum()
  12. .as("revSum"));
  13. // emit or convert Table
  14. // execute query
  1. // get a TableEnvironment
  2. TableEnvironment tableEnv = ...; // see "Create a TableEnvironment" section
  4. // register Orders table
  5. // compute revenue for all customers from France
  6. Table revenue = tableEnv.sqlQuery(
  7.     "SELECT cID, cName, SUM(revenue) AS revSum " +
  8.     "FROM Orders " +
  9.     "WHERE cCountry = 'FRANCE' " +
  10.     "GROUP BY cID, cName"
  11.   );
  12. // emit or convert Table
  13. // execute query
  1. // get a TableEnvironment
  2. TableEnvironment tableEnv = ...; // see "Create a TableEnvironment" section
  4. // register "Orders" table
  5. // register "RevenueFrance" output table
  6. // compute revenue for all customers from France and emit to "RevenueFrance"
  7. tableEnv.executeSql(
  8.     "INSERT INTO RevenueFrance " +
  9.     "SELECT cID, cName, SUM(revenue) AS revSum " +
  10.     "FROM Orders " +
  11.     "WHERE cCountry = 'FRANCE' " +
  12.     "GROUP BY cID, cName"
  13.   );

2.3.4 写出表

  1. // get a TableEnvironment
  2. TableEnvironment tableEnv = ...; // see "Create a TableEnvironment" section
  3. // create an output Table
  4. final Schema schema = new Schema()
  5.     .field("a", DataTypes.INT())
  6.     .field("b", DataTypes.STRING())
  7.     .field("c", DataTypes.BIGINT());
  8. tableEnv.connect(new FileSystem().path("/path/to/file"))
  9.     .withFormat(new Csv().fieldDelimiter('|').deriveSchema())
  10.     .withSchema(schema)
  11.     .createTemporaryTable("CsvSinkTable");
  12. // compute a result Table using Table API operators and/or SQL queries
  13. Table result = ...
  14. // emit the result Table to the registered TableSink
  15. result.executeInsert("CsvSinkTable");

2.3.5 与DataSet/DataStream集成

https://ci.apache.org/projects/flink/flink-docs-release-1.12/dev/table/common.html#integration-with-datastream-and-dataset-api

  1. // get StreamTableEnvironment
  2. // registration of a DataSet in a BatchTableEnvironment is equivalent
  3. StreamTableEnvironment tableEnv = ...;
  5. // see "Create a TableEnvironment" section
  6. DataStream<Tuple2<Long, String>> stream = ...
  8. // register the DataStream as View "myTable" with fields "f0", "f1"
  9. tableEnv.createTemporaryView("myTable", stream);
  11. // register the DataStream as View "myTable2" with fields "myLong", "myString"
  12. tableEnv.createTemporaryView("myTable2", stream, $("myLong"), $("myString"));
  1. // get StreamTableEnvironment// registration of a DataSet in a BatchTableEnvironment is equivalent
  2. StreamTableEnvironment tableEnv = ...;
  3. // see "Create a TableEnvironment" section
  5. DataStream<Tuple2<Long, String>> stream = ...
  6. // Convert the DataStream into a Table with default fields "f0", "f1"
  8. Table table1 = tableEnv.fromDataStream(stream);
  9. // Convert the DataStream into a Table with fields "myLong", "myString"
  10. Table table2 = tableEnv.fromDataStream(stream, $("myLong"), $("myString"));

Convert a Table into a DataStream or DataSet：
Convert a Table into a DataStream：
Append Mode: This mode can only be used if the dynamic Table is only modified by INSERT changes, i.e, it is append-only and previously emitted results are never updated.
追加模式：只有当动态表仅通过插入更改进行修改时，才能使用此模式，即，它是仅追加模式，并且以前发出的结果从不更新。
Retract Mode: This mode can always be used. It encodes INSERT and DELETE changes with a boolean flag.
撤回模式：此模式始终可用。它使用布尔标志对插入和删除更改进行编码。

  1. // get StreamTableEnvironment.
  2. StreamTableEnvironment tableEnv = ...; // see "Create a TableEnvironment" section
  4. // Table with two fields (String name, Integer age)
  5. Table table = ...
  7. // convert the Table into an append DataStream of Row by specifying the class
  8. DataStream<Row> dsRow = tableEnv.toAppendStream(table, Row.class);
  10. // convert the Table into an append DataStream of Tuple2<String, Integer>
  11.  //   via a TypeInformation
  12. TupleTypeInfo<Tuple2<String, Integer>> tupleType = new TupleTypeInfo<>(
  13.   Types.STRING(),
  14.   Types.INT());
  16. DataStream<Tuple2<String, Integer>> dsTuple =
  17.   tableEnv.toAppendStream(table, tupleType);
  19. // convert the Table into a retract DataStream of Row.
  20. //   A retract stream of type X is a DataStream<Tuple2<Boolean, X>>.
  21. //   The boolean field indicates the type of the change.
  22. //   True is INSERT, false is DELETE.
  24. DataStream<Tuple2<Boolean, Row>> retractStream =
  25.   tableEnv.toRetractStream(table, Row.class);
  1. // get BatchTableEnvironment
  2. BatchTableEnvironment tableEnv = BatchTableEnvironment.create(env);
  4. // Table with two fields (String name, Integer age)
  5. Table table = ...
  7. // convert the Table into a DataSet of Row by specifying a class
  8. DataSet<Row> dsRow = tableEnv.toDataSet(table, Row.class);
  10. // convert the Table into a DataSet of Tuple2<String, Integer> via a TypeInformationTupleTypeInfo<Tuple2<String, Integer>> tupleType = new TupleTypeInfo<>(
  11.   Types.STRING(),
  12.   Types.INT());
  13. DataSet<Tuple2<String, Integer>> dsTuple =
  14.   tableEnv.toDataSet(table, tupleType);

2.3.6 TableAPI

https://ci.apache.org/projects/flink/flink-docs-release-1.12/dev/table/tableApi.html

2.3.7 SQLAPI

https://ci.apache.org/projects/flink/flink-docs-release-1.12/dev/table/sql/

2.4 相关概念

https://ci.apache.org/projects/flink/flink-docs-release-1.12/dev/table/streaming/dynamic_tables.html

2.4.1 Dynamic Tables & Continuous Queries

在Flink中，它把针对无界流的表称之为Dynamic Table（动态表）。它是Flink Table API和SQL的核心概念。顾名思义，它表示了Table是不断变化的。
我们可以这样来理解，当我们用Flink的API，建立一个表，其实把它理解为建立一个逻辑结构，这个逻辑结构需要映射到数据上去。Flink source源源不断的流入数据，就好比每次都往表上新增一条数据。表中有了数据，我们就可以使用SQL去查询了。要注意一下，流处理中的数据是只有新增的，所以看起来数据会源源不断地添加到表中。
动态表也是一种表，既然是表，就应该能够被查询。我们来回想一下原先我们查询表的场景。
打开编译工具，编写一条SQL语句
将SQL语句放入到mysql的终端执行
查看结果
再编写一条SQL语句
再放入到终端执行
再查看结果
…..如此反复

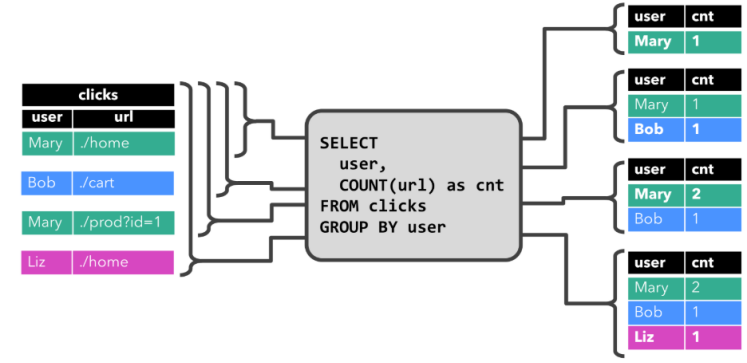

而针对动态表，Flink的source端肯定是源源不断地会有数据流入，然后我们基于这个数据流建立了一张表，再编写SQL语句查询数据，进行处理。这个SQL语句一定是不断地执行的。而不是只执行一次。注意：针对流处理的SQL绝对不会像批式处理一样，执行一次拿到结果就完了。而是会不停地执行，不断地查询获取结果处理。所以，官方给这种查询方式取了一个名字，叫Continuous Query，中文翻译过来叫连续查询。而且每一次查询出来的数据也是不断变化的。

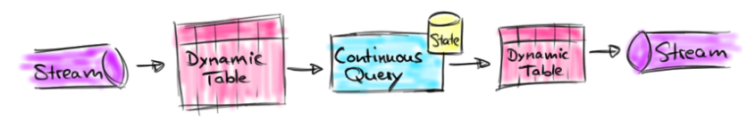

这是一个非常简单的示意图。该示意图描述了：我们通过建立动态表和连续查询来实现在无界流中的SQL操作。大家也可以看到，在Continuous上面有一个State，表示查询出来的结果会存储在State中，再下来Flink最终还是使用流来进行处理。
所以，我们可以理解为Flink的Table API和SQL，是一个逻辑模型，通过该逻辑模型可以让我们的数据处理变得更加简单。

3. 案例1

3.1 需求

  1. package cn.itcast.sql;
  3. import lombok.AllArgsConstructor;
  4. import lombok.Data;
  5. import lombok.NoArgsConstructor;
  6. import org.apache.flink.streaming.api.datastream.DataStream;
  7. import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
  8. import org.apache.flink.table.api.Table;
  9. import org.apache.flink.table.api.bridge.java.StreamTableEnvironment;
  11. import java.util.Arrays;
  13. import static org.apache.flink.table.api.Expressions.$;
  15. /**
  16.  * Author itcast
  17.  * Desc
  18.  */
  19. public class FlinkSQL_Table_Demo01 {
  20.     public static void main(String[] args) throws Exception {
  21.         //1.准备环境
  22.         StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
  23.         //EnvironmentSettings settings = EnvironmentSettings.newInstance().useBlinkPlanner().inStreamingMode().build();
  24.         //StreamTableEnvironment tEnv = StreamTableEnvironment.create(env, settings);
  25.         StreamTableEnvironment tEnv = StreamTableEnvironment.create(env);
  27.         //2.Source
  28.         DataStream<Order> orderA = env.fromCollection(Arrays.asList(
  29.                 new Order(1L, "beer", 3),
  30.                 new Order(1L, "diaper", 4),
  31.                 new Order(3L, "rubber", 2)));
  33.         DataStream<Order> orderB = env.fromCollection(Arrays.asList(
  34.                 new Order(2L, "pen", 3),
  35.                 new Order(2L, "rubber", 3),
  36.                 new Order(4L, "beer", 1)));
  38.         //3.注册表
  39.         // convert DataStream to Table
  40.         Table tableA = tEnv.fromDataStream(orderA, $("user"), $("product"), $("amount"));
  41.         // register DataStream as Table
  42.         tEnv.createTemporaryView("OrderB", orderB, $("user"), $("product"), $("amount"));
  44.         //4.执行查询
  45.         System.out.println(tableA);
  46.         // union the two tables
  47.         Table resultTable = tEnv.sqlQuery(
  48.                 "SELECT * FROM " + tableA + " WHERE amount > 2 " +
  49.                 "UNION ALL " +
  50.                 "SELECT * FROM OrderB WHERE amount < 2"
  51.         );
  53.         //5.输出结果
  54.         DataStream<Order> resultDS = tEnv.toAppendStream(resultTable, Order.class);
  55.         resultDS.print();
  57.         env.execute();
  58.     }
  60.     @Data
  61.     @NoArgsConstructor
  62.     @AllArgsConstructor
  63.     public static class Order {
  64.         public Long user;
  65.         public String product;
  66.         public int amount;
  67.     }
  68. }

4. 案例2

4.1 需求

使用SQL和Table两种方式对DataStream中的单词进行统计

1.1 代码实现-SQL

见Idea

5. 案例3

5.1 需求

使用Flink SQL来统计5秒内 每个用户的 订单总数、订单的最大金额、订单的最小金额
也就是每隔5秒统计最近5秒的每个用户的订单总数、订单的最大金额、订单的最小金额
上面的需求使用流处理的Window的基于时间的滚动窗口就可以搞定!
那么接下来使用FlinkTable&SQL-API来实现

6. 案例4

6.1 需求

从Kafka中消费数据并过滤出状态为success的数据再写入到Kafka

  1. {"user_id": "1", "page_id":"1", "status": "success"}
  2. {"user_id": "1", "page_id":"1", "status": "success"}
  3. {"user_id": "1", "page_id":"1", "status": "success"}
  4. {"user_id": "1", "page_id":"1", "status": "success"}
  5. {"user_id": "1", "page_id":"1", "status": "fail"}

https://ci.apache.org/projects/flink/flink-docs-release-1.12/dev/table/
https://ci.apache.org/projects/flink/flink-docs-release-1.12/dev/table/connectors/kafka.html
