参考ARMVIP验证手册中4.5APB watchdog，这一章节是对apb_watchdog及其寄存器信息进行简单的了解，方便后续搭建环境及功能测试。

1.1 模块结构及状态机

APB watchdog是一个从reload register初始化的32位向下计数器。因此它的初始化值就是0xFFFF_FFFF

这个中断信号WDOGINT反应到端口上不只是一个输出，表明的是一个拉起的状态


如果没有reprogram，那么计数器就会一直减小到一个programmed value，此时会产生一个中断信号（可以理解为处理器中中断的一个表示信号）；
当有一个使能信号以后，在CLK信号的上升沿，就会使得寄存器的值-1。
当计数器的值到达0以后，watchdog的monitor就会监测中断信号并且拉到一个reset的信号，计数器就停止了；
到了下一次clk时，watchdog重新reload；
如果计数器到达了0以后，中断信号还没有被清除的话，那么watchdog就会拉起来一个reset信号。
【注】：对于以上功能描述的部分如果有疑虑，可以观察波形来方便对功能进行更好的理解。

1.2 寄存器

在这里我们需要知道寄存器就是我们的功能窗口，通过对寄存器写入不同的信息，映射到的寄存器是不同的，得到的功能也是不一样的。

可以看到其中有一些1位宽的状态寄存器。 load：表示从什么数开始减； value：表示当前计数器的数值； Control：控制寄存器，2bit，其他是保留位

1.2.1 Control register


INTEN：控制中断信号是否要拉高，设置成高来使得计数器和中断工作，设置成低使得计数器和中断不工作。 RESEN：控制rest信号是否拉高。 这两部分组合在一起组成了控制寄存器，按照语义的意思来看，这两根信号线应当是分离的，它们的默认初始值是0。

1.2.2 Clear interrupt & Raw interrupt register


Clear intgerrupt reg：用来清除中断这个信号线。 Raw interrupt status reg：Raw的解释：内部的信号是否有真实触发，有时候可能会出现端口掩盖住但是内部真实触发的情况。它灰盒interrupt信号与在一起，一起创建一个在端口上被mask掉的信号。

在经过外部的配置以后，加上内部的信号，最终可以表现成一个外部的status的寄存器。

1.2.3 Lock register


通过这样的一个lock寄存器可以防止外部软件对它功能的修改。
其中0x1ACCE551就是一个密钥的功能，通过它来打开或者关闭对其他寄存器权限的访问，反应出来的值就是1bit的0和1。相当于内部包含了一个序列监测器，针对一个特定的序列，有一个寄存器进行监测。

1.2.4 Integration Test Control register


通过这样一个Test Control reg可以避开apb watchdog中的一些逻辑，直接对它在外部的端口进行控制，也就是直接控制interrupt信号。 集成性的测试：不Care内部的功能，但是care端口的跳转，所以通过外部的寄存器可以控制watch dog基本的一些功能而不看内部的功能。


  • 以上就是大部分的寄存器，需要注意的是还有一些寄存器是8bit的，但是apb是32bit的，这样亦可。

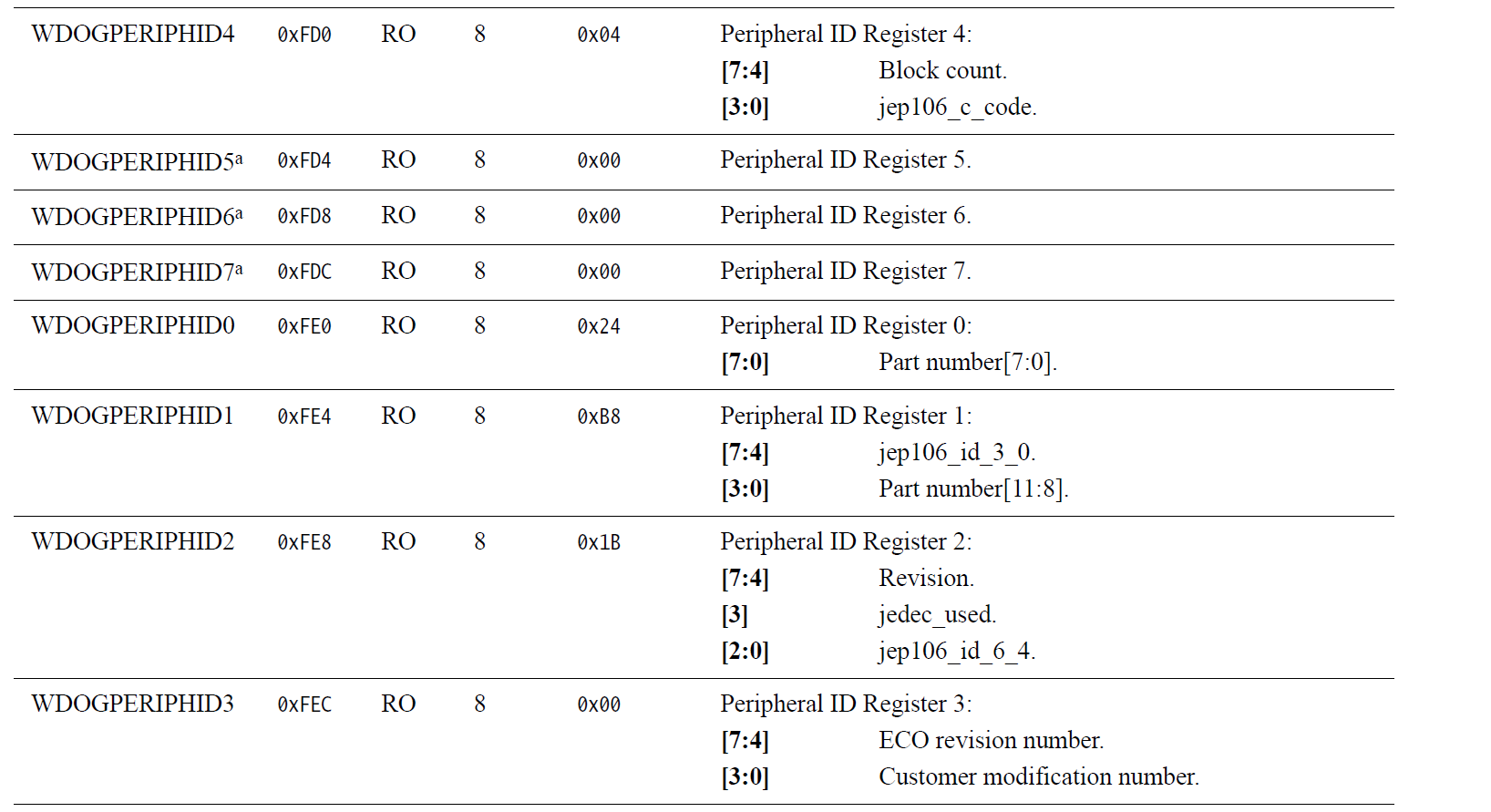

  • 而这样的一些RO的寄存器，它的ID代表了SPEC的版本，当我们读取到ID以后可以进行比较，进而进一步确认IP和小版本是否一致，避免了拿到的SPEC跟design对接不了的问题。
