在这一部分我们将完成对于sequence_layer层次的搭建

3.1 vip_lib中的sequence

:::info （1）在VIP_lib中创建sequence_lib目录，并在其中补充ahb_sequence_lib.svh文件；
创建ahb_base_sequence.sv文件；
创建ahb_master_single_trans.sv:

对该sequence中的一些变量进行随机化的声明；
在uvm_do_with()中对随机化的变量进行约束； ::: ``systemverilogifndef AHB_BASE_SEQUENCE_SV `define AHB_BASE_SEQUENCE_SV

class ahb_base_sequence extends uvm_sequence #(ahb_transaction);

`uvm_object_utils(ahb_base_sequence) function new (string name = “ahb_base_sequence”); super.new(name); endfunction

endclass

`endif // AHB_BASE_SEQUENCE_SV

```systemverilog
`ifndef AHB_MASTER_SINGLE_TRANS_SV
  `define AHB_MASTER_SINGLE_TRANS_SV
class ahb_master_single_trans extends ahb_base_sequence;
  rand bit [`AHB_MAX_DATA_WIDTH-1 : 0]   addr;
  rand bit [`AHB_MAX_DATA_WIDTH-1 : 0]   data;
  rand xact_type_enum   xact;
  rand burst_size_enum  bsize;
  constraint single_trans_cstr {
    xact inside {READ, WRITE};
  }
  `uvm_object_utils(ahb_master_single_trans)
  function new (string name = "ahb_master_single_trans");
    super.new(name);
  endfunction
  virtual task body();
    `uvm_info(get_type_name(),"Starting sequence", UVM_HIGH)
    `uvm_do_with(req, {data.size  == 1;
                       data[0]    == data;
                       burst_size == bsize;
                       burst_type == SINGLE;
                       xact_type  == xact;
                      })
    get_response(rsp);
    `uvm_info(get_type_name(),$psprintf("Done sequence : %s", req.convert2string()), UVM_HIGH)
  endtask : body
endclass
`endif // AHB_MASTER_SINGLE_TRANS_SV

transaction中包含了data,addr,burst_type,burst_size,xact_type，其他的变量我们暂不声明为随机变量。

:::danger 【重点 & 思考】
req和rsp是uvm_sequence预定义两个变量，它的类型就是ahb_transaction【原因是ahb_base_sequence在集成uvm_sequence的时候，这个参数类的类型就是ahb_transaction】，所以不需要再次进行声明。 ::: :::info （2）更新编译文件：
更新Makefile：将新建的sequence_lib路径插入到Makefile文件中；
更新pkg文件： :::

`ifndef AHB_PKG_SV
  `define AHB_PKG_SV
package ahb_pkg;
  import uvm_pkg::*;
  `include "uvm_macros.svh"
  `include "ahb_defines.svh"
  `include "ahb_types.sv"
  `include "ahb_configuration.sv"
  `include "ahb_agent_configuration.sv"
  `include "ahb_transaction.sv"
  `include "ahb_sequencer.sv"
  `include "ahb_driver.sv"
  `include "ahb_monitor.sv"
  `include "ahb_master_transaction.sv"
  `include "ahb_master_driver.sv"
  `include "ahb_master_monitor.sv"
  `include "ahb_master_sequencer.sv"
  `include "ahb_master_agent.sv"
  `include "ahb_sequence_lib.svh"
endpackage
`endif // AHB_PKG_SV

3.2 seq_lib中的element_seq

:::danger element_sequence的作用：

继承于它的子类将利用VIP自己的sequence发送一个single_write和single_read，完成了sequence在环境中的嵌套。 ::: :::info （1）在element_seq中添加以下文件：
ahb_ram_element_base_seq.sv; ahb_ram_element_sequences.svh; ahb_ram_single_write_seq.sv；ahb_ram_single_read_seq.sv ::: :::info （2）将添加的这些seq.sv文件导入到.svh头文件中： ::: ``systemverilogifndef AHB_RAM_ELEMENT_SEQUENCES_SVH `define AHB_RAM_ELEMENT_SEQUENCES_SVH

include "ahb_ram_element_base_seq.sv"include “ahb_ram_single_read_seq.sv” `include “ahb_ram_single_read_seq.sv”

`endif // AHB_RAM_ELEMENT_SEQUENCES_SVH

:::info
（3）编辑ahb_ram_single_write_seq.sv文件：
- 在这个seq中我们会将VIP_lib中的master_single_trans声明并挂载到p_sequencer上ahb_master_sequencer上；
- 其中还会给定一些约束，需要在class中提前声明随机变量。
:::
```systemverilog
`ifndef AHB_RAM_SINGLE_WRITE_SEQ_SV
  `define AHB_RAM_SINGLE_WRITE_SEQ_SV
class ahb_ram_single_write_seq extends ahb_ram_element_base_seq;
  rand bit [31:0]   addr;
  rand bit [31:0]   data;
  rand xact_type_enum   xact;
  rand burst_size_enum  bsize;
  constraint single_write_cstr {
    soft addr == [1:0];
    soft bsize == BURST_SIZE_32BIT;
  }
  `uvm_object_utils(ahb_ram_single_write_seq)
  function new (string name = "ahb_ram_single_write_seq");
    super.new(name);
  endfunction
  virtual task body();
    `uvm_info("body", "Entered...", UVM_LOW)
    ahb_master_single_trans ahb_single;
    `uvm_do_on_with(ahb_single, p_sequencer.ahb_mst_sqr
                    {addr  == local::addr;
                     data  == local::data;
                     xact  == WRITE;
                     bsize == local::bsize;
                    })
    `uvm_info("body", "Excited...", UVM_LOW)
  endtask
endclass
`endif // AHB_RAM_SINGLE_WRITE_SEQ_SV

这里的p_sequencer已经在ahb_ram_element_base_seq这个父类中声明过了，所以此处直接使用即可。

:::danger 注：
在使用uvm_do_on_with宏的时候我们会对这个sequence添加一定的约束，与VIP_LIB中seq不同的是，我们这里的sequence是阅读spec文档以后对某一个具体的DUT进行测试，所以数据和地址的位宽都是确定的。而VIP是可能被用在任何地方的，所以我们使用了AHB_MAX_DATA_WIDTH这个宏。 ::: :::info （4）同样的，我们也编辑ahb_ram_single_read_seq.sv文件： :::

`ifndef AHB_RAM_SINGLE_READ_SEQ_SV
  `define AHB_RAM_SINGLE_READ_SEQ_SV
class ahb_ram_single_read_seq extends ahb_ram_element_base_seq;
  rand bit [31:0] addr;
  rand bit [31:0] data;
  rand xact_type_enum   xact;
  rand burst_size_enum  bsize;
  constraint ahb_single_cstr {
    soft addr[1:0] == 0;
    soft bsize     == BURST_SIZE_32BIT;
  }
  `uvm_object_utils(ahb_ram_single_read_seq)
  function new (string name = "ahb_ram_single_read_seq");
    super.new(name);
  endfunction
  virtual task body();
    `uvm_info("body", "Entered...", UVM_LOW)
    ahb_master_single_trans ahb_single;
    `uvm_do_on_with(ahb_single, p_sequencer.ahb_mst_sqr
                    {addr == local::addr;
                     xact == local::READ;
                     bsie == local::bsize;
                    })
    data = ahb_single.data;
    `uvm_info("body", "Exited...", UVM_LOW)
  endtask
endclass
`endif // AHB_RAM_SINGLE_READ_SEQ_SV

与write不同的是：read_seq中的数据是从总线上读下来的，因此data就是ahb_single这个transaciton中的data。
而在ahb_master_single_trans中，当判断到当前transaction的操作是读操作以后，就会从返回的rsp transaction上读取数据到声明的变量中。

:::info （5）更新编译文件的顺序：ahb_ram_seq_lib.svh及Makefile :::

`ifndef AHB_RAM_SEQ_LIB_SVH
  `define AHB_RAM_SEQ_LIB_SVH
  `include "ahb_ram_element_sequences.svh"
  `include "ahb_ram_base_virt_seq.sv"
  `include "ahb_ram_smoke_virt_seq.sv"
`endif // AHB_RAM_SEQ_LIB_SVH

3.3 seq_lib中的其他sequence

:::info （1）在ahb_ram_base_virt_seq中声明所有的seq： :::

`ifndef AHB_RAM_BASE_VIRT_SEQ_SV
  `define AHB_RAM_BASE_VIRT_SEQ_SV
class ahb_ram_base_virt_seq extends uvm_sequence;
  ahb_ram_config cfg;
  virtual ahb_ram_if vif;
  ahb_ram_rgm rgm;
  bit [31:0] rd_val, wr_val;
  uvm_status_e status;
  // declaration of element sequence
  ahb_ram_single_write_seq single_write;
  ahb_ram_single_read_seq  single_read;
  `uvm_object_utils(ahb_ram_base_virt_seq)
  `uvm_declare_p_sequencer(ahb_ram_virtual_sequencer)
  function new(string name = "ahb_ram_base_virt_seq");
    super.new(name);
  endfunction
  virtual task body();
    `uvm_info("body","Entered...",UVM_LOW)
    //Get cfg from p_sequencer
    cfg = p_sequencer.cfg;
    vif = cfg.vif;
    rgm = cfg.rgm;
    `uvm_info("body","Exiting...",UVM_LOW)
  endtask
  ...
endclass
`endif //AHB_RAM_BASE_VIRT_SEQ

:::info （2）通过3.1和3.2我们就完成了sequence代码中的基本搭建，并将他们集成在上一层的代码中，接下来就是对smoke_test的这个sequence进行编辑：

使用uvm_do挂载write_sequence。给定的约束就是地址，写入的数据是我们随机化以后的数据；
挂载read_sequence，给定的约束就是地址；
根据前两点我们可以发现：无论是写还是读，地址都作为一个随机变量进行操作，所以我们对它进行随机化，低两位为0以保证地址对齐；
同样，对于写操作而言，我们也需要对它进行随机化过程；
将写入的数据和读出来的数据就可以进行比较，比较的方法是base_virt_seq中声明的compare方法。 ::: ``systemverilogifndef AHB_RAM_SMOKE_VIRT_SEQ_SV `define AHB_RAM_SMOKE_VIRT_SEQ_SV

class ahb_ram_smoke_virt_seq extends ahb_ram_base_virt_seq;

`uvm_object_utils(ahb_ram_smoke_virt_seq)

function new(string name = “ahb_ram_smoke_virt_seq”); super.new(name); endfunction

virtual task body(); bit [31:0] addr; super.body(); uvm_info("body","Entered...",UVM_LOW) for(int i=0;i<10;i=i+1) begin std::randomize(addr) with {addr[1:0] == 0; addr inside {['h1000:'h1FFF]};} std::randomize(wr_val) with {wr_val == (i << 4) +1;}uvm_do_with(single_write, {addr == local::addr; data == wr_val}) uvm_do_with(single_read, {addr == local::addr;}) rd_val == single_read.data; compare_data(wr_val, rd_val); enduvm_info(“body”,”EXited…”, UVM_LOW) endtask

endclass

`endif //AHB_RAM_SMOKE_VIRT_SEQ_SV

<a name="yN1vU"></a>
## 3.3.1 【调试及结果】
![image.png](https://cdn.nlark.com/yuque/0/2022/png/22348254/1656674514445-13781c16-c4c8-4c31-8adb-fc078fd4686b.png#clientId=ub4d52e77-0311-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=637&id=ue9fb6640&margin=%5Bobject%20Object%5D&name=image.png&originHeight=1274&originWidth=2005&originalType=binary&ratio=1&rotation=0&showTitle=false&size=215187&status=done&style=none&taskId=uaceec593-c06f-484c-bad5-c523cd08bd9&title=&width=1002.5)<br />使用DVT进行编译的时候一定要注意编译的顺序：<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/22348254/1656725793358-32b9b4be-ff79-45a8-8194-055ce472a737.png#clientId=ub4d52e77-0311-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=365&id=ub66b445b&margin=%5Bobject%20Object%5D&name=image.png&originHeight=729&originWidth=1464&originalType=binary&ratio=1&rotation=0&showTitle=false&size=181058&status=done&style=none&taskId=u7bd0cd80-82ec-4afe-8984-2229fa00099&title=&width=732)<br />由于不是使用Makefile进行的编译，所以DVT编译的时候需要在default.build中编辑编译的顺序。<br />这样就完成了对write和read的搭建。
<a name="gHxBT"></a>
## 3.3.2 添加仿真后的波形文件
:::info
添加ahb_ram_sim_run.do文件
:::
![image.png](https://cdn.nlark.com/yuque/0/2022/png/22348254/1656727223785-9df606f5-9996-4501-b7f4-a900d9920da1.png#clientId=ub4d52e77-0311-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=436&id=uc600da9f&margin=%5Bobject%20Object%5D&name=image.png&originHeight=871&originWidth=2874&originalType=binary&ratio=1&rotation=0&showTitle=false&size=124488&status=done&style=none&taskId=uc06d14e7-79a5-475c-8363-e7033936f57&title=&width=1437)
> 从波形上可以看出，write_data信号应当在复位完成，reset信号拉高以后再发送激励，此部分需要在virtual_sequence上解决；
> 另外一个显而易见的问题就是write信号没有拉起来。
![image.png](https://cdn.nlark.com/yuque/0/2022/png/22348254/1656728647486-6b8e6abf-9682-412a-89e8-b2c78de5b9f2.png#clientId=ub4d52e77-0311-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=702&id=u9076a5e6&margin=%5Bobject%20Object%5D&name=image.png&originHeight=1404&originWidth=2880&originalType=binary&ratio=1&rotation=0&showTitle=false&size=273531&status=done&style=none&taskId=uce059baf-9d03-4f25-bdc6-1324523c154&title=&width=1440)
> 从上面的波形中可以发现：WRITE信号并没有被作为激励发送出去，trans也跟我们给定的激励不一致。所以需要重新对激励进行检查
将上面这个波形保存为ahb_ram_sim_run.do文件，方便以后打开查看。
<a name="s7khP"></a>
## 3.3.3 修改sequence
为了使得激励是在复位以后才发送的，我们需要等待复位信号释放以后，再等待若干拍最后发送激励，这两个过程可以封装到一个方法中：
```systemverilog
`ifndef AHB_RAM_BASE_VIRT_SEQ_SV
  `define AHB_RAM_BASE_VIRT_SEQ_SV
class ahb_ram_base_virt_seq extends uvm_sequence;
  ahb_ram_config cfg;
  virtual ahb_ram_if vif;
  ahb_ram_rgm rgm;
  bit [31:0] rd_val, wr_val;
  uvm_status_e status;
  // declaration of element sequence
  ahb_ram_single_write_seq single_write;
  ahb_ram_single_read_seq  single_read;
  `uvm_object_utils(ahb_ram_base_virt_seq)
  `uvm_declare_p_sequencer(ahb_ram_virtual_sequencer)
  function new(string name = "ahb_ram_base_virt_seq");
    super.new(name);
  endfunction
  virtual task body();
    `uvm_info("body","Entered...",UVM_LOW)
    //Get cfg from p_sequencer
    cfg = p_sequencer.cfg;
    vif = cfg.vif;
    rgm = cfg.rgm;
    `uvm_info("body","Exiting...",UVM_LOW)
  endtask
  virtual function void compare_data(logic[31:0] val1, logic[31:0] val2);
    cfg.seq_check_count++;
    if(val1 === val2)
      `uvm_info("CMPSUC", $sformatf("val1 'h%0x === val2 'h%0x", val1, val2), UVM_LOW)
    else begin
      cfg.seq_check_error++;
      `uvm_error("CMPSUC", $sformatf("val1 'h%0x !== val2 'h%0x", val1, val2))
    end
  endfunction
  task wait_reset_asserted();
    @(posedge vif.rst_n);
  endtask
  task wait_reset_released();
    @(negedge vif.rst_n);
  endtask
  task wait_cycles(int n=1);
    repeat(n) @(posedge vif.clk);
  endtask
  task wait_ready_for_stim();
    wait_reset_released();
    wait_cycles();
  endtask
endclass
`endif //AHB_RAM_BASE_VIRT_SEQ

为了检查激励为什么没有传进去，使用的思路是TOP_DOWN：也就是自顶向下进行检查，首先需要检查的就是smoke_virt_seq。 :::info

先检查随机化以后的值；
随机化后的值符合我们给定的期望的话，就向自一层的seq进一步筛查；
对seq筛查完毕以后，如果波形上给定的激励还是不对的话，那么可以从driver层面再次检查激励中的数值。 :::

设置断点以后，可以发现随机化后wr_val的值是1，与约束条件wr_val == (i << 4) +1相同，addr后两位也是0。双击到ahb_ram_single_write_seq以后再次设置断点

再次双击进入到VIP_lib的seq_lib中的ahb_master_single_transaction中：

可以看到在约束条件中我们忘了给addr。

:::info （4）在vip_lib中的ahb_ram_single_transaction.sv文件中的约束条件中添加对于addr的约束。 :::

`ifndef AHB_MASTER_SINGLE_TRANS_SV
  `define AHB_MASTER_SINGLE_TRANS_SV
class ahb_master_single_trans extends ahb_base_sequence;
  rand bit [`AHB_MAX_DATA_WIDTH-1 : 0]   addr;
  rand bit [`AHB_MAX_DATA_WIDTH-1 : 0]   data;
  rand xact_type_enum   xact;
  rand burst_size_enum  bsize;
  constraint single_trans_cstr {
    xact inside {READ, WRITE};
  }
  `uvm_object_utils(ahb_master_single_trans)
  function new (string name = "ahb_master_single_trans");
    super.new(name);
  endfunction
  virtual task body();
    `uvm_info(get_type_name(),"Starting sequence", UVM_HIGH)
    `uvm_do_with(req, {addr       == local::addr;
                       data.size  == 1;
                       data[0]    == local::data;
                       burst_size == bsize;
                       burst_type == SINGLE;
                       xact_type  == xact;
                      })
    get_response(rsp);
    if(xact == READ) begin
      data = rsp.data[0];
    end
    `uvm_info(get_type_name(),$psprintf("Done sequence : %s", req.convert2string()), UVM_HIGH)
  endtask : body
endclass
`endif // AHB_MASTER_SINGLE_TRANS_SV

在class中输入master_driver并在drive_transfer的方法该位置设置断点：

可以看到addr的值和seq一侧中激励的值一致，xact_type也是write类型的。
双击driver_transfer进入到子类中并设置断点。

检查发现是ahb_master_driver这个子类中在进行SINGLE数据发送的时候变量名错误，应该是xact_type而非trans_type。

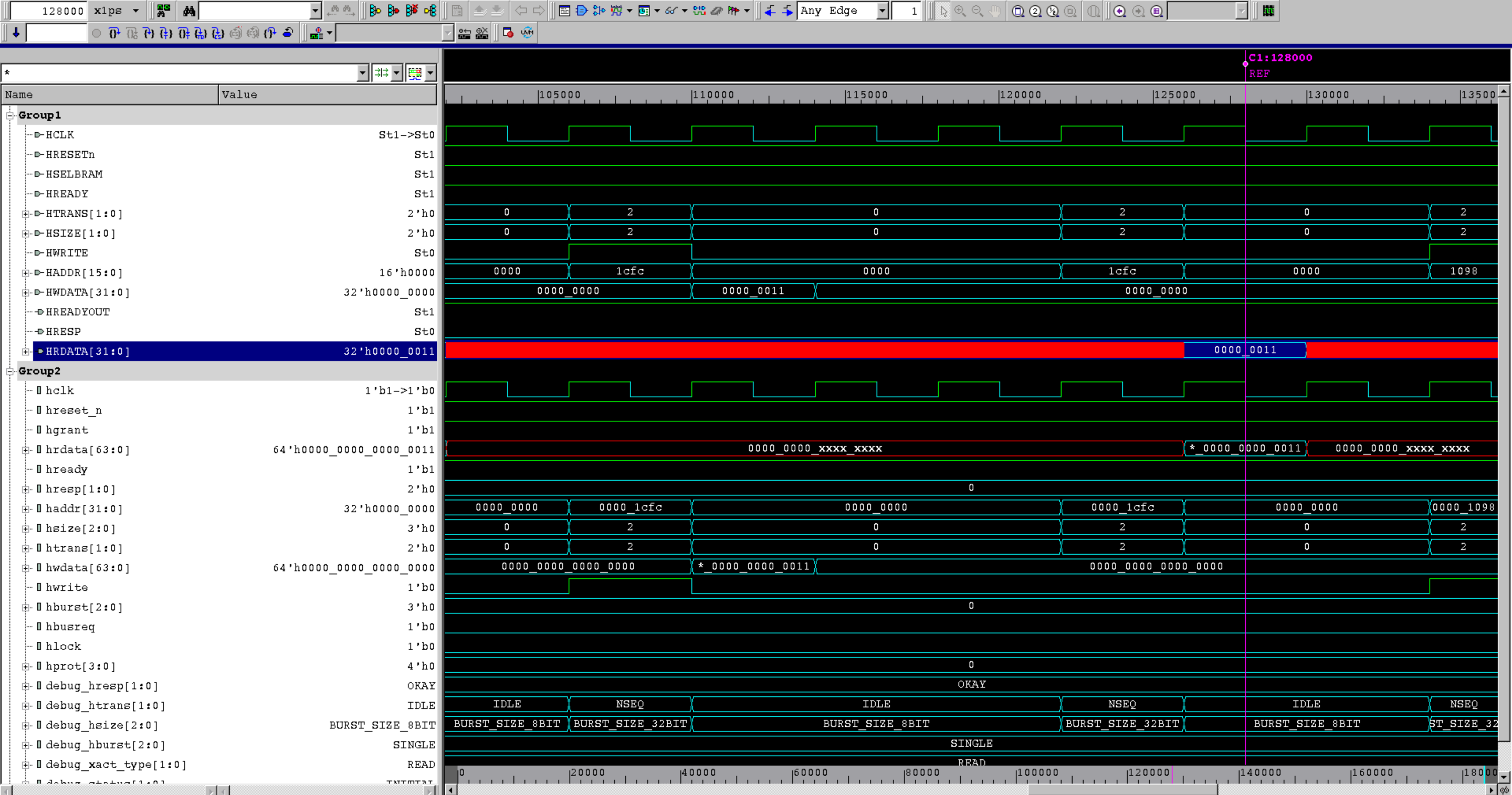

重新仿真以后的结果如下，结合ahb_master_driver中的代码发现：

在做do_init_write()的时候，先等了一拍以后将trans的内容发送到接口上；
之后再等了一拍将wrdata发送出去。

回顾时序图发现，第二拍中htrans的状态变成了BUSY而不是NSEQ，也就是说在第二拍的时候我们少做了操作：

在T7-T8的时候，上一次传输的数据已经完成，此时应当置于IDLE的状态，但是HADDR可以保持不变。如果对于一个SINGLE数据而言，在第二拍发送完数据以后应当处于一个IDLE的状态，所以将这个逻辑做到ahb_ram_master_driver中。

:::info

【回顾整个激励发送的写过程】

父类ahb_driver调用drive_transfer(req);
实际上调用的是子类ahb_master_driver的drive_transfer，原因是使用使用了virtual关键字，使得父类的句柄能够指向子类的方法；
通过case语句判断并调用用于SINGLE激励的do_atomic_trans(req t)方法；
进行写操作do_init_write()；
1. 等待一个时钟信号的上升沿并在这个时刻进行一些驱动；
2. 再等一拍以后进行一个IDLE的写操作，同时将transaction中的data给到接口上。 :::

ps: 如果在给定激励的过程中发现wdata的数据并不是随机化以后的数据而始终保持为0，那么debug的方法就是先给一个确定的激励而非一个随机化的数值，此时观察结果是否一一致。

`ifndef AHB_RAM_SMOKE_VIRT_SEQ_SV
  `define AHB_RAM_SMOKE_VIRT_SEQ_SV
class ahb_ram_smoke_virt_seq extends ahb_ram_base_virt_seq;
  `uvm_object_utils(ahb_ram_smoke_virt_seq)
  function new(string name = "ahb_ram_smoke_virt_seq");
    super.new(name);
  endfunction
  virtual task body();
    bit [31:0] addr, data;
    super.body();
    `uvm_info("body","Entered...",UVM_LOW)
    for(int i=0; i<10; i++) begin
      std::randomize(addr) with {addr[1:0] == 0; addr inside {['h1000:'h1FFF]};};
      std::randomize(wr_val) with {wr_val == (i << 4) + i;};
      `uvm_do_with(single_write, {addr == local::addr; data == wr_val;})
      `uvm_do_with(single_read, {addr == local::addr;})
      rd_val = single_read.data;
      compare_data(wr_val, rd_val);
    end
    `uvm_info("body","EXited...", UVM_LOW)
  endtask
endclass
`endif //AHB_RAM_SMOKE_VIRT_SEQ_SV

测试过程中wr_val没有被vcs认出来，因此给定的wr_val始终为0，由于smoke_virt_seq是继承于base_virt_seq的，所以这个wr_val是之前声明过的，在这里不用再声明。
但是给定一个确定的数值比如’hff的时候是可以认出来的。
被随机化的变量是成员变量data和addr，这两个成员变量在ahb_single_write_seq和read_seq已经声明成了随机变量，wr_val和addr不需要声明成随机化变量，只作为约束。这跟对一个变量进行随机化是不一样的。

解决方法是声明一个局部变量data，将成员变量wr_val先传到这个局部变量中，之后再约束的过程中将这个局部变量再进行传递。

经过修改重新编译以后可以发现：写入的数据是0011，在时钟信号下降沿读出来的数据也是0011，写入的数值和读出的数值一样，case可以正常通过。

Verify Program

3 Smoke_test调试

3.1 vip_lib中的sequence

3.2 seq_lib中的element_seq

3.3 seq_lib中的其他sequence

【回顾整个激励发送的写过程】
