学习目标

  1. 掌握ADC配置方式
  2. 掌握ADC采样数据操作

    学习内容

    需求

    采样芯片温度和外部电位器电压。
  • ADC0 IN0
  • ADC16 TEMP

    ADC配置

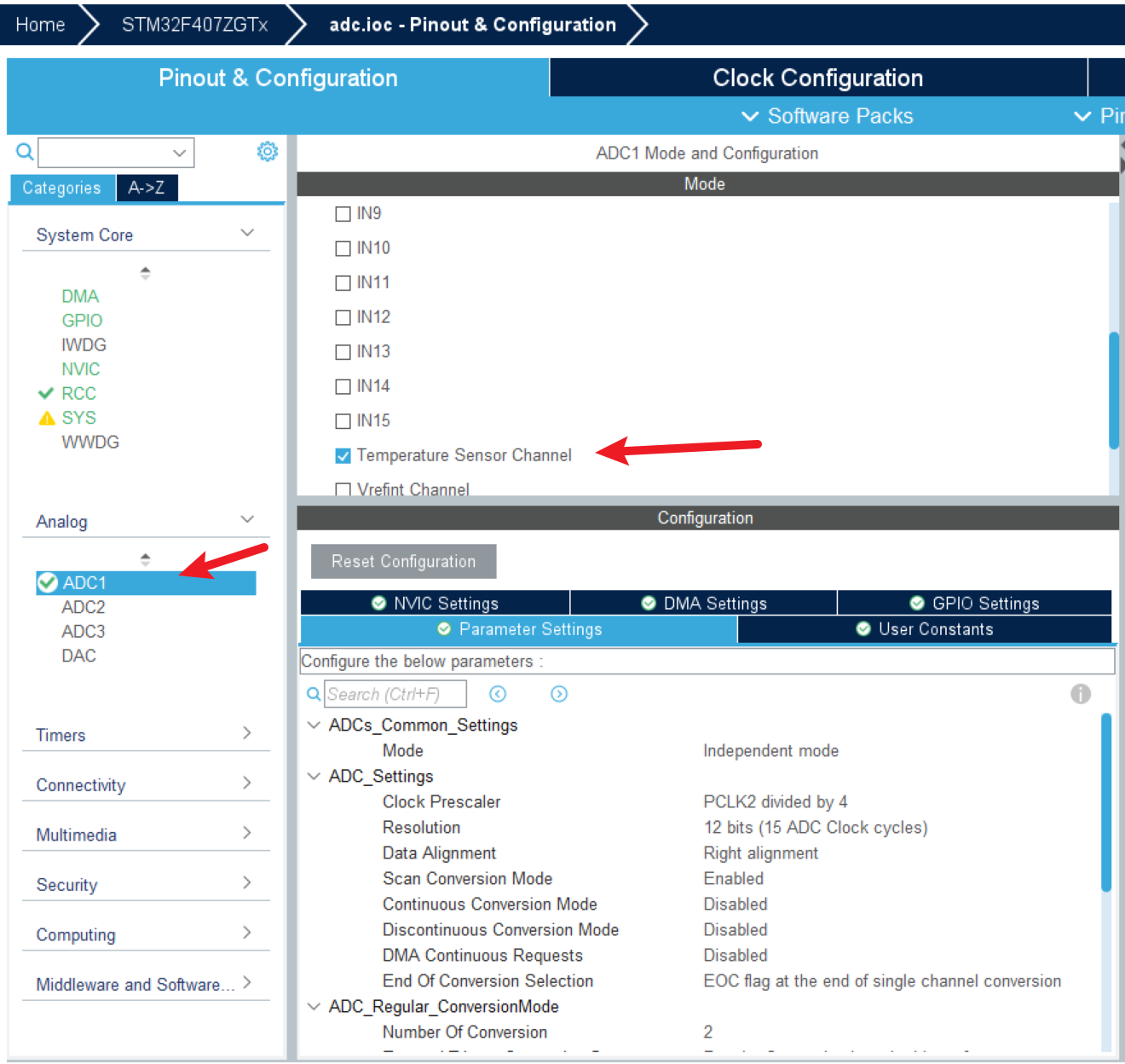

    选中ADC1，选中两个通道，IN16和IN0
    配置采样序列数量为2.

    ADC采样编码

    开发流程：
  1. 开始采样
  2. 等待转换完成
  3. 按照序列顺序获取采样结果。

编码实现

  1. /* USER CODE BEGIN WHILE */
  2. while (1)
  3. {
  4.     HAL_ADC_Start(&hadc1);
  5.     if(HAL_OK == HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY)) {
  6.         uint16_t value = HAL_ADC_GetValue(&hadc1);
  7.         float temperature = ((1.4 - 3.3 * value / 4096 )/ 4.4) + 25;
  8.         printf("temp: %d %f\r\n", value, temperature);
  11.         value = HAL_ADC_GetValue(&hadc1);
  12.         float vol = 3.3 * value / 4096;
  13.         printf("vol: %d %f\r\n", value, vol);
  14.     }
  15.     HAL_Delay(1000);
  16.     /* USER CODE END WHILE */

练习题

  1. 使用ADC采样温度和电位器
