NOT门电路
NOT（非门）是数字逻辑电路中的一种基本逻辑门，也称为反相器。它执行的是逻辑非操作，即将输入信号取反。NOT门具有一个输入和一个输出。
A输入，B输出，以下是真值表：
| A | B |
|---|---|
| 0 | 1 |
| 1 | 0 |

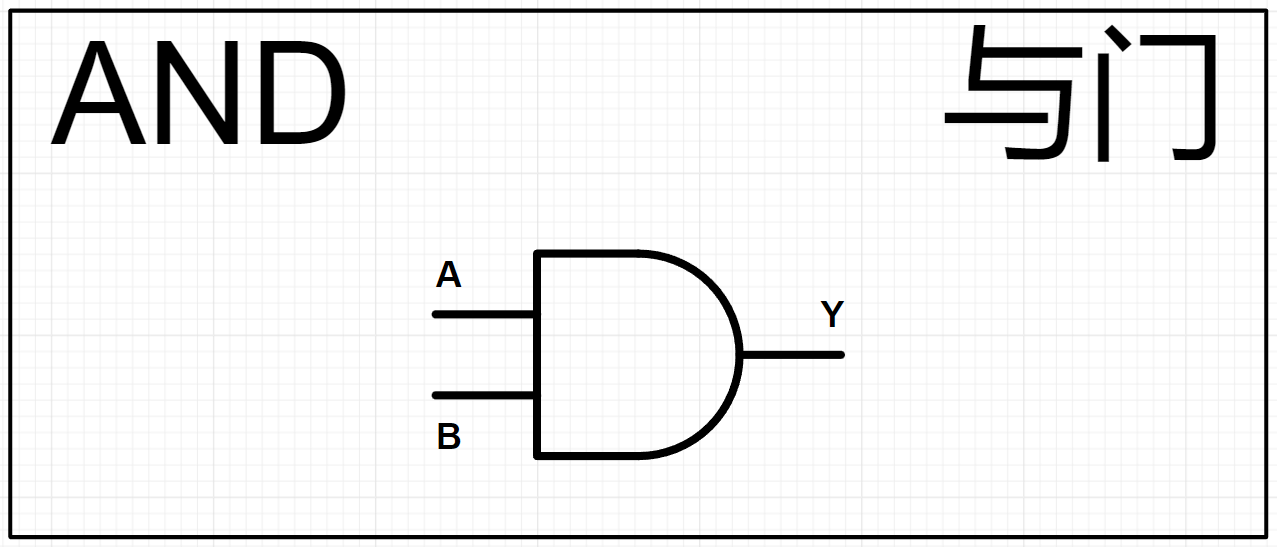

AND门电路
AND（与门）是数字逻辑电路中的一种基本逻辑门，用于执行逻辑与操作。AND门具有多个输入和一个输出，它的输出信号取决于所有输入信号的状态。
A和B输入，Y输出，以下是真值表：
| A | B | Y |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
OR门电路
OR（或门）是数字逻辑电路中的一种基本逻辑门，用于执行逻辑或操作。OR门具有多个输入和一个输出，它的输出信号取决于所有输入信号的状态。
A和B输入，Y输出，以下是真值表：
| A | B | Y |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |

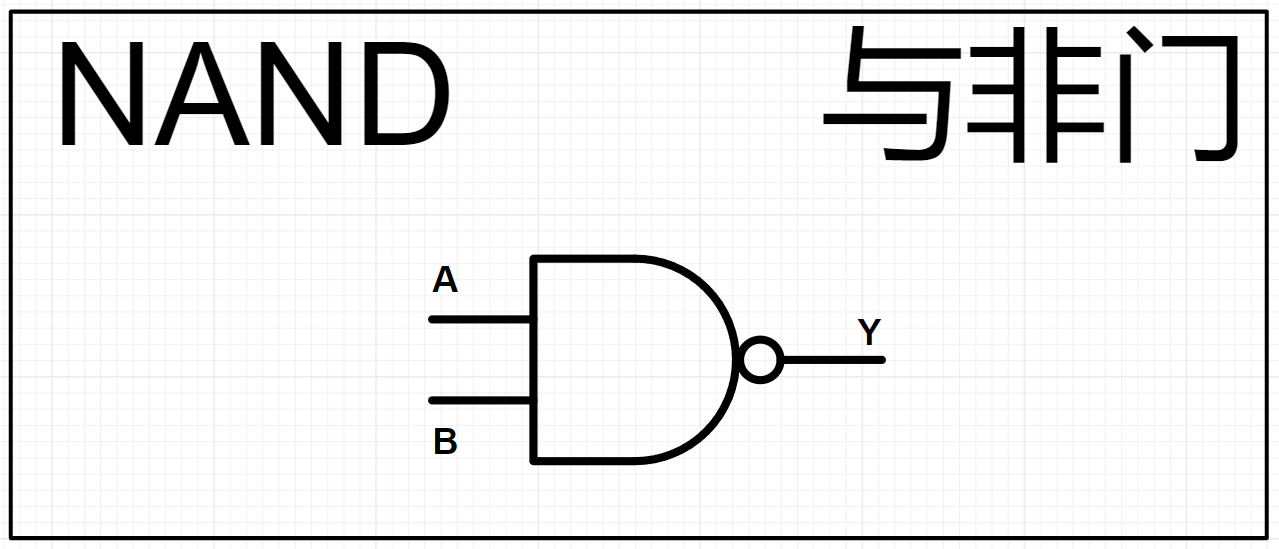

NAND门电路
NAND（NOT AND）门，与非门，是一种常见的逻辑门类型，它执行逻辑与（AND）操作的反操作，并具有特殊的性质，被广泛应用于电子和计算机领域。
A和B输入，Y输出，以下是真值表：
| A | B | Y |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
NOR门电路
NOR（NOT OR）门，或非门，是数字电路中的另一种基本逻辑门，它执行逻辑或（OR）操作的反操作。NOR门也被广泛应用于电子和计算机领域，用于构建各种逻辑功能。
A和B输入，Y输出，以下是真值表：
| A | B | Y |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
XOR门电路
XOR（异或门）是数字逻辑电路中的一种基本逻辑门，用于执行逻辑异或操作。异或操作是指当输入的两个信号不相同时，输出为高电平（逻辑1）；当输入的两个信号相同时，输出为低电平（逻辑0）。XOR门具有两个输入和一个输出。
A和B输入，Y输出，以下是真值表：
| A | B | Y |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
XNOR门电路
XNOR（异或非门）是数字逻辑电路中的一种基本逻辑门，是异或门（XOR门）的补充。XNOR门执行逻辑异或操作的反操作，也称为等价门。XNOR门具有两个输入和一个输出，用于比较两个输入信号是否相等。
A和B输入，Y输出，以下是真值表：
| A | B | Y |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
