焊接

平衡小车 - 图1
驱动板需要焊接的如上图。

  • 陀螺仪8pin排母
  • 电机两路排线插口。（个别同学需要焊接）

平衡小车 - 图2
两个电池仓，注意电池仓分正反。

安装

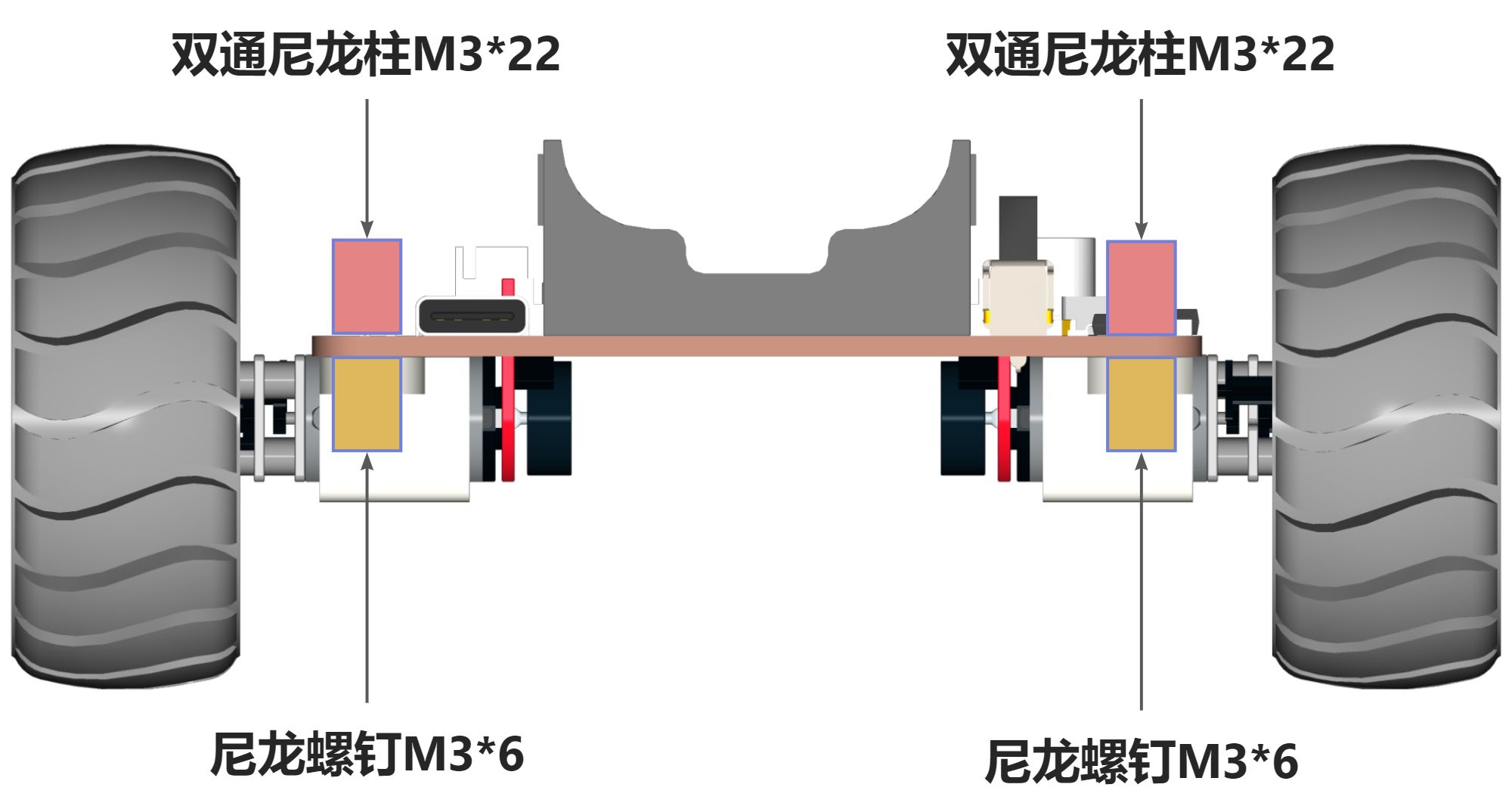

底部电池板

平衡小车 - 图3

  • 4个 双通尼龙柱M3*22

  • 4个 尼龙螺钉M3*6

    电机驱动板

  • 8个 尼龙螺钉M3*6

  • 2个 双通尼龙柱M3*11

梁山派

平衡小车 - 图4

  • 4个 尼龙螺钉M3*6
  • 4个单通尼龙柱M3*6
  • 1块透明亚克力面板
  • 4个 双通尼龙柱M3*11
  • 8个 尼龙螺钉M2*4
  • 4个 双通尼龙柱M2*6
