学习目标

  1. 理解I2C通讯原理
  2. 理解I2C通讯过程中的信号
  3. 理解软件I2C实现过程

  4. 理解硬件I2C的工作内容

    学习内容

    I2C通讯规则

    I2C总线包括两根信号线：SDA（串行数据线）和SCL（串行时钟线）。这两根信号线共用一个总线，因此在总线上可以连接多个设备。在I2C总线上，每个设备都有一个唯一的地址，用于标识设备。
    SCL线是时钟线，用于控制数据传输的速度和时序；SDA线是数据线，用于传输实际的数据.

    I2C写操作

    流程如下:

  5. 开始。

  6. 发送设备地址，等待从设备响应
  7. 发送寄存器地址，等待从设备响应
  8. 发送一个字节，等待从设备响应。这个操作是循环执行，直到没有数据。
  9. 停止。

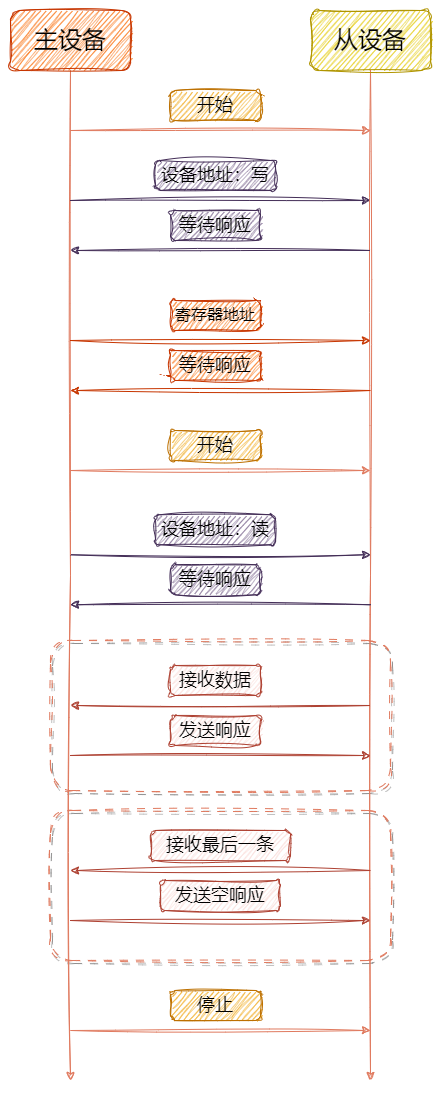

I2C读流程

流程如下：

  1. 开始。
  2. 发送设备地址（写地址），等待从设备响应
  3. 发送寄存器地址，等待从设备响应。
  4. 开始
  5. 发送设备地址（读地址），等待从设备响应
  6. 接收一个字节，发送响应给从设备。这个操作是循环执行，直到没有数据。当是最后一个数据时，发送空响应。
  7. 停止。


通讯信号

开始


  1. static void start() {
  2.     SDA_OUT();
  4.     SDA(1);
  5.     delay_1us(5);
  6.     SCL(1);
  7.     delay_1us(5);
  9.     SDA(0);
  10.     delay_1us(5);
  11.     SCL(0);
  12.     delay_1us(5);
  13. }

结束


  1. static void stop() {
  2.     SDA_OUT();
  4.     SCL(0);
  5.     SDA(0);
  7.     SCL(1);
  8.     delay_1us(5);
  9.     SDA(1);
  10.     delay_1us(5);
  11. }

发送数据

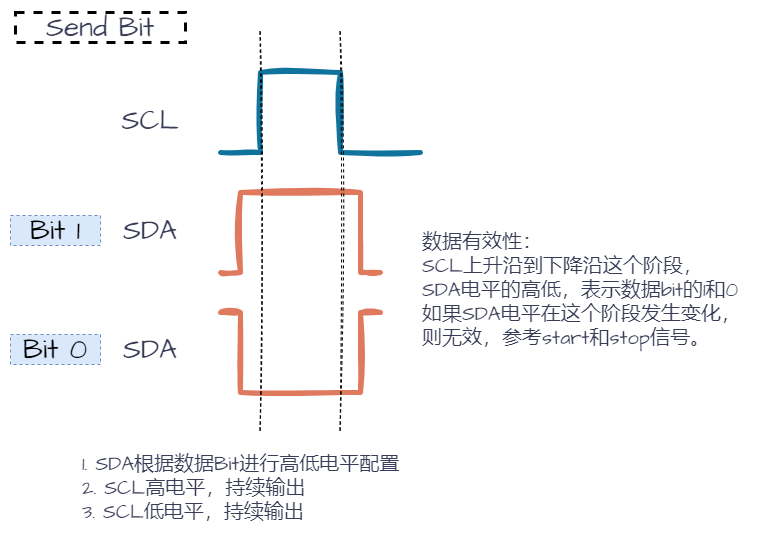

bit发送

数据有效性：

  • SCL上升沿到下降沿这个阶段，SDA电平的高低，表示数据bit的1和0

  • 如果SDA电平在这个阶段发生变化，则无效，参考start和stop信号。

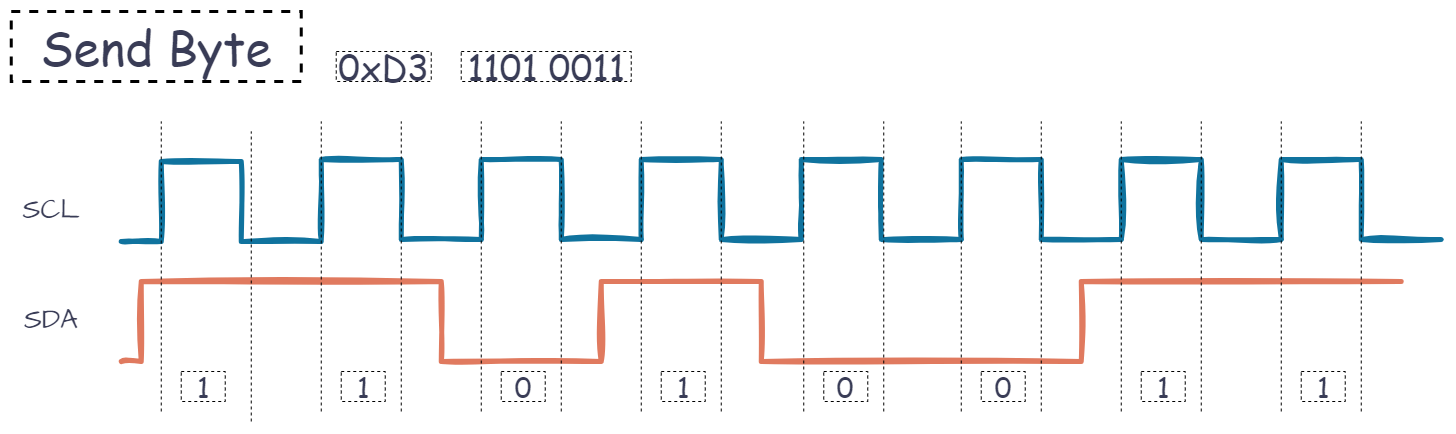

    Byte发送

    基于数据有效性，将byte按bit位变化为高低电平，发送出去。

    1. static void send(uint8_t data) {
    2.   uint8_t i;
    3.   SDA_OUT();
    5.   for(i = 0; i < 8; i++) {
    6.       if(data & 0x80) {
    7.           SDA(1);
    8.       } else {
    9.           SDA(0);
    10.       }
    11.       SCL(1);
    12.       delay_1us(5);
    13.       SCL(0);
    14.       delay_1us(5);
    15.       data <<= 1;
    16.   }
    17. }

等待响应

wait ack：_Ack_nowledge character。表示等待响应，每发送一个数据，需要确认对方是否收到，就需要等待对方响应。

  1. static uint8_t wait_ack() {
  2.     int8_t retry = 10;
  4.     SCL(0);
  5.     SDA(1);
  6.     SDA_IN();
  7.     delay_1us(5);
  8.     SCL(1);
  9.     delay_1us(5);
  11.     while(SDA_STATE() == 1 && retry > 0) {
  12.         retry --;
  13.         delay_1us(5);
  14.     }
  16.     if(retry <= 0) {
  17.         stop();
  18.         return 1;
  19.     } else {
  20.         SCL(0);
  21.         SDA_OUT();
  22.     }
  23.     return 0;
  24. }

接收数据

bit接收


Byte接收


  1. static uint8_t recv() {
  2.     uint8_t i, data;
  3.     SDA_IN();
  4.     data = 0;
  5.     for(i = 0; i < 8; i++) {
  6.         SCL(0);
  7.         delay_1us(5);
  8.         SCL(1);
  9.         delay_1us(5);
  11.         data <<= 1;
  13.         data |= SDA_STATE();
  15.         delay_1us(5);
  16.     }
  17.     SCL(0);
  18.     return data;
  19. }

发送响应


  1. static void send_ack() {
  2.     SDA_OUT();
  3.     SCL(0);
  4.     SDA(0);
  5.     delay_1us(5);
  7.     SDA(0);
  9.     SCL(1);
  10.     delay_1us(5);
  11.     SCL(0);
  12.     SDA(1);
  13. }
  1. static void send_nack() {
  2.     SDA_OUT();
  3.     SCL(0);
  4.     SDA(0);
  5.     delay_1us(5);
  7.     SDA(1);
  9.     SCL(1);
  10.     delay_1us(5);
  11.     SCL(0);
  12.     SDA(1);
  13. }

软件I2C

开发流程

  1. 引脚初始化
  2. 引脚功能定义
  3. 实现读操作

  4. 实现写操作

    GD32F4软件I2C初始化

    1. void SoftI2C_init() {
    2.  // 时钟配置
    3.  rcu_periph_clock_enable(SCL_RCU);
    4.  // 设置输出模式
    5.  gpio_mode_set(SCL_PORT, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, SCL_PIN);
    6.  gpio_output_options_set(SCL_PORT, GPIO_OTYPE_OD, GPIO_OSPEED_50MHZ, SCL_PIN);
    8.  // 时钟配置
    9.  rcu_periph_clock_enable(SDA_RCU);
    10.  // 设置输出模式
    11.  gpio_mode_set(SDA_PORT, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, SDA_PIN);
    12.  gpio_output_options_set(SDA_PORT, GPIO_OTYPE_OD, GPIO_OSPEED_50MHZ, SDA_PIN);
    13. }
  • I2C引脚高低电平

    GD32F4软件I2C引脚功能

    ```c

    define SCL_RCU RCU_GPIOB

    define SCL_PORT GPIOB

    define SCL_PIN GPIO_PIN_6

    define SCL_AF GPIO_AF_4

define SDA_RCU RCU_GPIOB

define SDA_PORT GPIOB

define SDA_PIN GPIO_PIN_7

define SDA_AF GPIO_AF_4

/** io */

define SCL(BIT) gpio_bit_write(SCL_PORT, SCL_PIN, BIT?SET:RESET)

define SDA(BIT) gpio_bit_write(SDA_PORT, SDA_PIN, BIT?SET:RESET)

define SDA_STATE() gpio_input_bit_get(SDA_PORT, SDA_PIN)

define SDA_IN() gpio_mode_set(SDA_PORT, GPIO_MODE_INPUT, GPIO_PUPD_NONE, SDA_PIN)

define SDA_OUT() gpio_mode_set(SDA_PORT, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, SDA_PIN)

  2. - IO引脚定义
  3. - 引脚输出模式高低电平输出：SCL高和低，SDA高和低
  4. - SDA模式配置：SDA输出模式，SDA输入模式
  5. - SDA输入模式状态读取。
  6. <a name="tWatG"></a>
  7. #### 写操作
  8. ![031.png](https://cdn.nlark.com/yuque/0/2023/png/27903758/1692842768446-3c8ee866-5cbf-4ef6-820e-3fc85b744592.png#averageHue=%23140a04&clientId=uff3818e1-2c0e-4&from=ui&height=425&id=u42a0aaa4&originHeight=760&originWidth=442&originalType=binary&ratio=1&rotation=0&showTitle=false&size=194479&status=done&style=none&taskId=u6e0b107f-f9ad-4c5b-99e3-7e152dffed5&title=&width=247)
  9. ```c
  10. uint8_t SoftI2C_write(uint8_t addr, uint8_t reg, uint8_t* data, uint32_t len) {
  11.     start();
  13.     send(addr << 1);            //发送设备写地址
  14.     if(wait_ack()) return 1;    //等待响应
  16.     send(reg);                    //发送寄存器地址
  17.     if(wait_ack()) return 2;    //等待响应
  19.     do {
  20.         send(*data++);
  21.         if(wait_ack()) return 3;
  22.     } while(--len);
  24.     stop();
  25.     return 0;
  26. }

读操作


  1. uint8_t SoftI2C_read(uint8_t addr, uint8_t reg, uint8_t* data, uint32_t len) {
  2.     start();
  4.     send(addr << 1);                //发送设备写地址
  5.     if(wait_ack()) return 1;        //等待响应
  7.     send(reg);                        //发送寄存器地址
  8.     if(wait_ack()) return 2;        //等待响应
  10.     start();
  11.     send((addr << 1) | 0x01);        //发送设备读地址
  12.     if(wait_ack()) return 3;        //等待响应
  14.     do {
  15.         *data = recv();
  16.         data++;
  17.         if(len != 1) send_ack();    // 发送 NACK
  18.     } while(--len);
  19.     send_nack();                    // 发送 NACK
  20.     stop();
  22.     return 0;
  23. }

硬件I2C-GD32F4系列

初始化操作

  1. uint32_t i2cx_scl_port_rcu = RCU_GPIOB;
  2. uint32_t i2cx_scl_port = GPIOB;
  3. uint32_t i2cx_scl_pin = GPIO_PIN_6;
  4. uint32_t i2cx_scl_af = GPIO_AF_4;
  6. uint32_t i2cx_sda_port_rcu = RCU_GPIOB;
  7. uint32_t i2cx_sda_port = GPIOB;
  8. uint32_t i2cx_sda_pin = GPIO_PIN_7;
  9. uint32_t i2cx_sda_af = GPIO_AF_4;
  11. uint32_t i2cx = I2C0;
  12. uint32_t i2cx_rcu = RCU_I2C0;
  13. uint32_t i2cx_speed = 400000;
  14. /****************** GPIO config **********************/
  15. // 时钟配置
  16. rcu_periph_clock_enable(i2cx_scl_port_rcu);
  17. // 设置复用功能
  18. gpio_af_set(i2cx_scl_port, i2cx_scl_af, i2cx_scl_pin);
  19. // 设置输出模式
  20. gpio_mode_set(i2cx_scl_port, GPIO_MODE_AF, GPIO_PUPD_NONE, i2cx_scl_pin);
  21. gpio_output_options_set(i2cx_scl_port, GPIO_OTYPE_OD, GPIO_OSPEED_50MHZ, i2cx_scl_pin);
  23. // 时钟配置
  24. rcu_periph_clock_enable(i2cx_sda_port_rcu);
  25. // 设置复用功能
  26. gpio_af_set(i2cx_sda_port, i2cx_sda_af, i2cx_sda_pin);
  27. // 设置输出模式
  28. gpio_mode_set(i2cx_sda_port, GPIO_MODE_AF, GPIO_PUPD_NONE, i2cx_sda_pin);
  29. gpio_output_options_set(i2cx_sda_port, GPIO_OTYPE_OD, GPIO_OSPEED_50MHZ, i2cx_sda_pin);
  31. /****************** I2C config  **********************/
  32. i2c_deinit(i2cx);
  33. // 时钟配置
  34. rcu_periph_clock_enable(i2cx_rcu);
  35. // I2C速率配置
  36. i2c_clock_config(i2cx, i2cx_speed, I2C_DTCY_2);
  38. // 使能i2c
  39. i2c_mode_addr_config(i2cx, I2C_I2CMODE_ENABLE, I2C_ADDFORMAT_7BITS, 0x00);
  40. i2c_enable(i2cx);
  42. // i2c ack enable
  43. i2c_ack_config(i2cx, I2C_ACK_ENABLE);
  • 哪个I2C
  • SCL是哪个引脚
  • SDA是哪个引脚
  • 速度是多快

    写操作流程

    开始
    ```c /* start */ // 等待I2C闲置 if(I2C_waitn(i2cx, I2C_FLAG_I2CBSY)) return 1;

// start i2c_start_on_bus(i2cx);

// 等待I2C主设备成功发送起始信号 if(I2C_wait(i2cx, I2C_FLAG_SBSEND)) return 2;

  1. <a name="WtaJX"></a>
  2. ##### 发送设备地址
  3. ```c
  4. /************* device address **************/
  5. // 发送设备地址
  6. i2c_master_addressing(i2cx, address, I2C_TRANSMITTER);
  7. // 等待地址发送完成
  8. if(I2C_wait(i2cx, I2C_FLAG_ADDSEND)) return 3;
  9. i2c_flag_clear(i2cx, I2C_FLAG_ADDSEND);

发送寄存器地址
  1. /************ register address ************/
  2. // 寄存器地址
  3. // 等待发送数据缓冲区为空
  4. if(I2C_wait(i2cx, I2C_FLAG_TBE)) return 4;
  6. // 发送数据
  7. i2c_data_transmit(i2cx, reg);
  9. // 等待数据发送完成
  10. if(I2C_wait(i2cx, I2C_FLAG_BTC)) return 5;

数据发送
  1. /***************** data ******************/
  2. // 发送数据
  3. uint32_t i;
  4. for(i = 0; i < data_len; i++) {
  5.     uint32_t d = data[i];
  7.     // 等待发送数据缓冲区为空
  8.     if(I2C_wait(i2cx, I2C_FLAG_TBE)) return 6;
  10.     // 发送数据
  11.     i2c_data_transmit(i2cx, d);
  13.     // 等待数据发送完成
  14.     if(I2C_wait(i2cx, I2C_FLAG_BTC)) return 7;
  15. }

停止
  1. /***************** stop ********************/
  2. // stop
  3. i2c_stop_on_bus(i2cx);
  4. if(I2C_waitn(i2cx, I2C_CTL0(I2C0)&I2C_CTL0_STOP)) return 8;

读操作流程

开始
  1. /************* start ***********************/
  2. // 等待I2C空闲
  3. if(I2C_waitn(i2cx, I2C_FLAG_I2CBSY)) return 1;
  5. // 发送启动信号
  6. i2c_start_on_bus(i2cx);
  7. if(I2C_wait(i2cx, I2C_FLAG_SBSEND)) return 2;

发送设备地址（写）
  1. /************* device address **************/
  2. // 发送从设备地址
  3. i2c_master_addressing(i2cx, address, I2C_TRANSMITTER);
  5. if(I2C_wait(i2cx, I2C_FLAG_ADDSEND)) return 3;
  6. i2c_flag_clear(i2cx, I2C_FLAG_ADDSEND);

发送寄存器地址
  1. /********** register address **************/
  2. // 等待发送缓冲区
  3. if(I2C_wait(i2cx, I2C_FLAG_TBE)) return 4;
  5. // 发送寄存器地址
  6. i2c_data_transmit(i2cx, reg);
  8. // 等待发送数据完成
  9. if(I2C_wait(i2cx, I2C_FLAG_BTC)) return 5;
  11. if(I2C_wait(i2cx, I2C_FLAG_TBE)) return 6;

开始
  1. /************* start ***********************/
  2. // 发送再启动信号
  3. i2c_start_on_bus(i2cx);
  5. if(I2C_wait(i2cx, I2C_FLAG_SBSEND)) return 7;

发送设备地址（读）
  1. /************* device address **************/
  2. // 发送从设备地址
  3. i2c_master_addressing(i2cx, address, I2C_RECEIVER);
  4. if(I2C_wait(i2cx, I2C_FLAG_ADDSEND)) return 8;
  5. i2c_flag_clear(i2cx, I2C_FLAG_ADDSEND);
  7. //ack
  8. i2c_ack_config(i2cx, I2C_ACK_ENABLE);
  9. i2c_ackpos_config(i2cx, I2C_ACKPOS_CURRENT);
  10. if(I2C_wait(i2cx, (I2C_CTL0(i2cx) & I2C_CTL0_ACKEN))) return 23;

数据读取
  1. /************* data **************/
  2. //ack
  3. i2c_ack_config(i2cx, I2C_ACK_ENABLE);
  4. i2c_ackpos_config(i2cx, I2C_ACKPOS_CURRENT);
  5. if(I2C_wait(i2cx, (I2C_CTL0(i2cx) & I2C_CTL0_ACKEN))) return 11;
  7. // 读取数据
  8. uint8_t i;
  9. for (i = 0; i < len; i++) {
  10.     if(i != len - 1) {
  11.         // 等待接收缓冲区
  12.         if(I2C_wait(i2cx, I2C_FLAG_BTC)) return 9;
  13.     }
  15.     // 等待ACK数据发送完成
  16.     // 等待接收缓冲区
  17.     if(I2C_wait(i2cx, I2C_FLAG_RBNE)) return 10;
  18.     data[i] = i2c_data_receive(i2cx);
  20.     if (i == len - 1) {
  21.         // 在读取最后一个字节之前，禁用ACK，并发送停止信号
  22.         // 配置自动NACK
  23.         i2c_ack_config(i2cx, I2C_ACK_DISABLE);
  24.     }
  25. }

结束
  1. /***************** stop ********************/
  2. i2c_stop_on_bus(i2cx);
  3. if(I2C_waitn(i2cx, I2C_CTL0(I2C0) & I2C_CTL0_STOP)) return 11;

GD32F4寄存器

流程 功能 标记 描述
START I2C_FLAG_I2CBSY busy标记。I2C是否占用，没有占用才可以使用。
I2C_FLAG_SBSEND 起始信号发送状态标记。START成功或失败。
数据 设备地址 I2C_FLAG_ADDSEND 地址发送状态标记。成功或失败。
发送 I2C_FLAG_TBE 发送数据寄存器是否为空的标记。为空才可以继续发送。
I2C_FLAG_BTC 发送数据寄存器中数据是否发送完成。
接收 I2C_FLAG_RBNE 接收缓冲区寄存器是否为空的标记。为空才可以继续接收。
STOP I2C_CTL0_STOP 停止标记位。

完整代码

  1. #ifndef __I2C0_H__
  2. #define __I2C0_H__
  4. #include "systick.h"
  5. #include "gd32f4xx.h"
  7. void I2C0_init();
  9. uint8_t I2C0_read(uint8_t addr, uint8_t reg, uint8_t* data, uint32_t len);
  11. uint8_t I2C0_write(uint8_t addr, uint8_t reg, uint8_t* data, uint32_t len);
  13. uint8_t I2C0_write2(uint8_t addr, uint8_t reg, uint8_t* data, uint32_t offset, uint32_t len);
  15. void I2C0_deinit();
  17. #endif
  1. #include "I2C0.h"
  3. void I2C0_init() {
  4.         uint32_t i2cx_scl_port_rcu = RCU_GPIOB;
  5.     uint32_t i2cx_scl_port = GPIOB;
  6.     uint32_t i2cx_scl_pin = GPIO_PIN_6;
  7.     uint32_t i2cx_scl_af = GPIO_AF_4;
  9.     uint32_t i2cx_sda_port_rcu = RCU_GPIOB;
  10.     uint32_t i2cx_sda_port = GPIOB;
  11.     uint32_t i2cx_sda_pin = GPIO_PIN_7;
  12.     uint32_t i2cx_sda_af = GPIO_AF_4;
  14.     uint32_t i2cx = I2C0;
  15.     uint32_t i2cx_rcu = RCU_I2C0;
  16.     uint32_t i2cx_speed = 400000;
  17.     /****************** GPIO config **********************/
  18.     // 时钟配置
  19.     rcu_periph_clock_enable(i2cx_scl_port_rcu);
  20.         // 设置复用功能
  21.     gpio_af_set(i2cx_scl_port, i2cx_scl_af, i2cx_scl_pin);
  22.         // 设置输出模式
  23.     gpio_mode_set(i2cx_scl_port, GPIO_MODE_AF, GPIO_PUPD_NONE, i2cx_scl_pin);
  24.     gpio_output_options_set(i2cx_scl_port, GPIO_OTYPE_OD, GPIO_OSPEED_50MHZ, i2cx_scl_pin);
  26.     // 时钟配置
  27.     rcu_periph_clock_enable(i2cx_sda_port_rcu);
  28.     // 设置复用功能
  29.     gpio_af_set(i2cx_sda_port, i2cx_sda_af, i2cx_sda_pin);
  30.         // 设置输出模式
  31.     gpio_mode_set(i2cx_sda_port, GPIO_MODE_AF, GPIO_PUPD_NONE, i2cx_sda_pin);
  32.     gpio_output_options_set(i2cx_sda_port, GPIO_OTYPE_OD, GPIO_OSPEED_50MHZ, i2cx_sda_pin);
  34.     /****************** I2C config  **********************/
  35.     i2c_deinit(i2cx);
  36.     // 时钟配置
  37.     rcu_periph_clock_enable(i2cx_rcu);
  38.     // I2C速率配置
  39.     i2c_clock_config(i2cx, i2cx_speed, I2C_DTCY_2);
  41.     // 使能i2c
  42.     i2c_mode_addr_config(i2cx, I2C_I2CMODE_ENABLE, I2C_ADDFORMAT_7BITS, 0x00);
  43.     i2c_enable(i2cx);
  45.     // i2c ack enable
  46.         i2c_ack_config(i2cx, I2C_ACK_ENABLE);
  47.     //i2c_ackpos_config(i2cx, I2C_ACKPOS_CURRENT);
  49. }
  51. static uint8_t I2C_wait(uint32_t i2cx, uint32_t flag) {
  52.     uint16_t TIMEOUT = 50000;
  53.     uint16_t cnt = 0;
  55.     while(!i2c_flag_get(i2cx, flag)) {
  56.         cnt++;
  57.         if(cnt > TIMEOUT) return 1;
  58.     }
  59.     return 0;
  60. }
  62. static uint8_t I2C_waitn(uint32_t i2cx, uint32_t flag) {
  63.     uint16_t TIMEOUT = 50000;
  64.     uint16_t cnt = 0;
  66.     while(i2c_flag_get(i2cx, flag)) {
  67.         cnt++;
  68.         if(cnt > TIMEOUT) return 1;
  69.     }
  70.         return 0;
  71. }
  74. uint8_t I2C0_write(uint8_t addr, uint8_t reg, uint8_t* data, uint32_t data_len) {
  75.         uint32_t i2cx = I2C0;
  76.     uint8_t address = addr << 1;
  78.         /************* start ***********************/
  79.         // 等待I2C闲置
  80.     if(I2C_waitn(i2cx, I2C_FLAG_I2CBSY)) return 1;
  82.     // start
  83.     i2c_start_on_bus(i2cx);
  85.          // 等待I2C主设备成功发送起始信号
  86.     if(I2C_wait(i2cx, I2C_FLAG_SBSEND)) return 2;
  88.         /************* device address **************/
  89.     // 发送设备地址
  90.     i2c_master_addressing(i2cx, address, I2C_TRANSMITTER);
  91.          // 等待地址发送完成
  92.     if(I2C_wait(i2cx, I2C_FLAG_ADDSEND)) return 3;
  93.     i2c_flag_clear(i2cx, I2C_FLAG_ADDSEND);
  95.         /************ register address ************/
  96.     // 寄存器地址
  97.     // 等待发送数据缓冲区为空
  98.     if(I2C_wait(i2cx, I2C_FLAG_TBE)) return 4;
  100.         // 发送数据
  101.     i2c_data_transmit(i2cx, reg);
  103.     // 等待数据发送完成
  104.     if(I2C_wait(i2cx, I2C_FLAG_BTC)) return 5;
  106.         /***************** data ******************/
  107.     // 发送数据
  108.     uint32_t i;
  109.     for(i = 0; i < data_len; i++) {
  110.         uint32_t d = data[i];
  112.         // 等待发送数据缓冲区为空
  113.         if(I2C_wait(i2cx, I2C_FLAG_TBE)) return 6;
  115.         // 发送数据
  116.         i2c_data_transmit(i2cx, d);
  118.         // 等待数据发送完成
  119.         if(I2C_wait(i2cx, I2C_FLAG_BTC)) return 7;
  120.     }
  122.         /***************** stop ********************/
  123.     // stop
  124.     i2c_stop_on_bus(i2cx);
  125.     if(I2C_waitn(i2cx, I2C_CTL0(I2C0)&I2C_CTL0_STOP)) return 8;
  127.         return 0;
  128. }
  130. uint8_t I2C0_write2(uint8_t addr, uint8_t reg, uint8_t* data, uint32_t offset, uint32_t len) {
  131.     uint32_t i2cx = I2C0;
  132.     uint8_t address = addr << 1;
  134.         /************* start ***********************/
  135.         // 等待I2C闲置
  136.     if(I2C_waitn(i2cx, I2C_FLAG_I2CBSY)) return 1;
  138.     // start
  139.     i2c_start_on_bus(i2cx);
  141.          // 等待I2C主设备成功发送起始信号
  142.     if(I2C_wait(i2cx, I2C_FLAG_SBSEND)) return 2;
  144.         /************* device address **************/
  145.     // 发送设备地址
  146.     i2c_master_addressing(i2cx, address, I2C_TRANSMITTER);
  147.          // 等待地址发送完成
  148.     if(I2C_wait(i2cx, I2C_FLAG_ADDSEND)) return 3;
  149.     i2c_flag_clear(i2cx, I2C_FLAG_ADDSEND);
  151.         /************ register address ************/
  152.     // 寄存器地址
  153.     // 等待发送数据缓冲区为空
  154.     if(I2C_wait(i2cx, I2C_FLAG_TBE)) return 4;
  156.         // 发送数据
  157.     i2c_data_transmit(i2cx, reg);
  159.     // 等待数据发送完成
  160.     if(I2C_wait(i2cx, I2C_FLAG_BTC)) return 5;
  162.         /***************** data ******************/
  163.     // 发送数据
  164.         do {
  165.         // 等待发送数据缓冲区为空
  166.         if(I2C_wait(i2cx, I2C_FLAG_TBE)) return 6;
  168.         // 发送数据
  169.         i2c_data_transmit(i2cx, *data);
  170.                 data += offset;
  172.         // 等待数据发送完成
  173.         if(I2C_wait(i2cx, I2C_FLAG_BTC)) return 7;
  174.     } while(--len);
  176.         /***************** stop ********************/
  177.     // stop
  178.     i2c_stop_on_bus(i2cx);
  179.     if(I2C_waitn(i2cx, I2C_CTL0(I2C0)&I2C_CTL0_STOP)) return 8;
  181.         return 0;
  182. }
  185. void I2C0_deinit() {
  187. }
  190. uint8_t I2C0_read(uint8_t addr, uint8_t reg, uint8_t* data, uint32_t len) {
  191.         uint32_t i2cx = I2C0;
  192.         uint8_t address = addr << 1;
  194.         /************* start ***********************/
  195.     // 等待I2C空闲
  196.         if(I2C_waitn(i2cx, I2C_FLAG_I2CBSY)) return 1;
  198.     // 发送启动信号
  199.     i2c_start_on_bus(i2cx);
  200.         if(I2C_wait(i2cx, I2C_FLAG_SBSEND)) return 2;
  202.         /************* device address **************/
  203.     // 发送从设备地址
  204.     i2c_master_addressing(i2cx, address, I2C_TRANSMITTER);
  206. //        //ack
  207. //        i2c_ack_config(i2cx, I2C_ACK_ENABLE);
  208. //        i2c_ackpos_config(i2cx, I2C_ACKPOS_CURRENT);
  209. //        if(I2C_wait(i2cx, (I2C_CTL0(i2cx) & I2C_CTL0_ACKEN))) return 11;
  210. //        // i2c_ack_config(i2cx, I2C_ACK_DISABLE);
  212.         if(I2C_wait(i2cx, I2C_FLAG_ADDSEND)) return 3;
  213.         i2c_flag_clear(i2cx, I2C_FLAG_ADDSEND);
  215.         /********** register address **************/
  216.         // 等待发送缓冲区
  217.     if(I2C_wait(i2cx, I2C_FLAG_TBE)) return 4;
  219.         // 发送寄存器地址
  220.     i2c_data_transmit(i2cx, reg);
  222.         // 等待发送数据完成
  223.     if(I2C_wait(i2cx, I2C_FLAG_BTC)) return 5;
  224.         if(I2C_wait(i2cx, I2C_FLAG_TBE)) return 6;
  226.         /************* start ***********************/
  227.     // 发送再启动信号
  228.     i2c_start_on_bus(i2cx);
  231.         if(I2C_wait(i2cx, I2C_FLAG_SBSEND)) return 7;
  233.         /************* device address **************/
  234.     // 发送从设备地址
  235.     i2c_master_addressing(i2cx, address, I2C_RECEIVER);
  236.         if(I2C_wait(i2cx, I2C_FLAG_ADDSEND)) return 8;
  237.         i2c_flag_clear(i2cx, I2C_FLAG_ADDSEND);
  240.         /************* data **************/
  241.         //ack
  242.         i2c_ack_config(i2cx, I2C_ACK_ENABLE);
  243.         i2c_ackpos_config(i2cx, I2C_ACKPOS_CURRENT);
  244.         if(I2C_wait(i2cx, (I2C_CTL0(i2cx) & I2C_CTL0_ACKEN))) return 23;
  246.     // 读取数据
  247.         uint8_t i;
  248.     for (i = 0; i < len; i++) {
  249.                 if(i != len - 1) {
  250.                         // 等待ACK发送完成
  251.                         if(I2C_wait(i2cx, I2C_FLAG_BTC)) return 9;
  252.                 }
  254.                 // 等待ACK数据发送完成
  255.                 // 等待接收缓冲区
  256.                 if(I2C_wait(i2cx, I2C_FLAG_RBNE)) return 10;
  257.         data[i] = i2c_data_receive(i2cx);
  259.         if (i == len - 1) {
  260.             // 在读取最后一个字节之前，禁用ACK，并发送停止信号
  261.                         // 配置自动NACK
  262.                         //i2c_ackpos_config(i2cx, I2C_ACKPOS_NEXT);
  263.                         //if(I2C_wait(i2cx, (I2C_CTL0(i2cx) & I2C_CTL0_ACKEN))) return 9;
  264.                         i2c_ack_config(i2cx, I2C_ACK_DISABLE);
  265.         }
  266.     }
  268.         /***************** stop ********************/
  269.         i2c_stop_on_bus(i2cx);
  270.         if(I2C_waitn(i2cx, I2C_CTL0(I2C0) & I2C_CTL0_STOP)) return 11;
  271.     return 0;
  272. }
