内容

  1. 服务提供者处理请求流程解析
  2. 服务消费发送请求流程解析
  3. 服务提供者端线程模型解析
  4. 服务消费者端线程模型解析

服务调用流程图 (1).png

processon链接：https://www.processon.com/view/link/60110b847d9c08426cf10e49

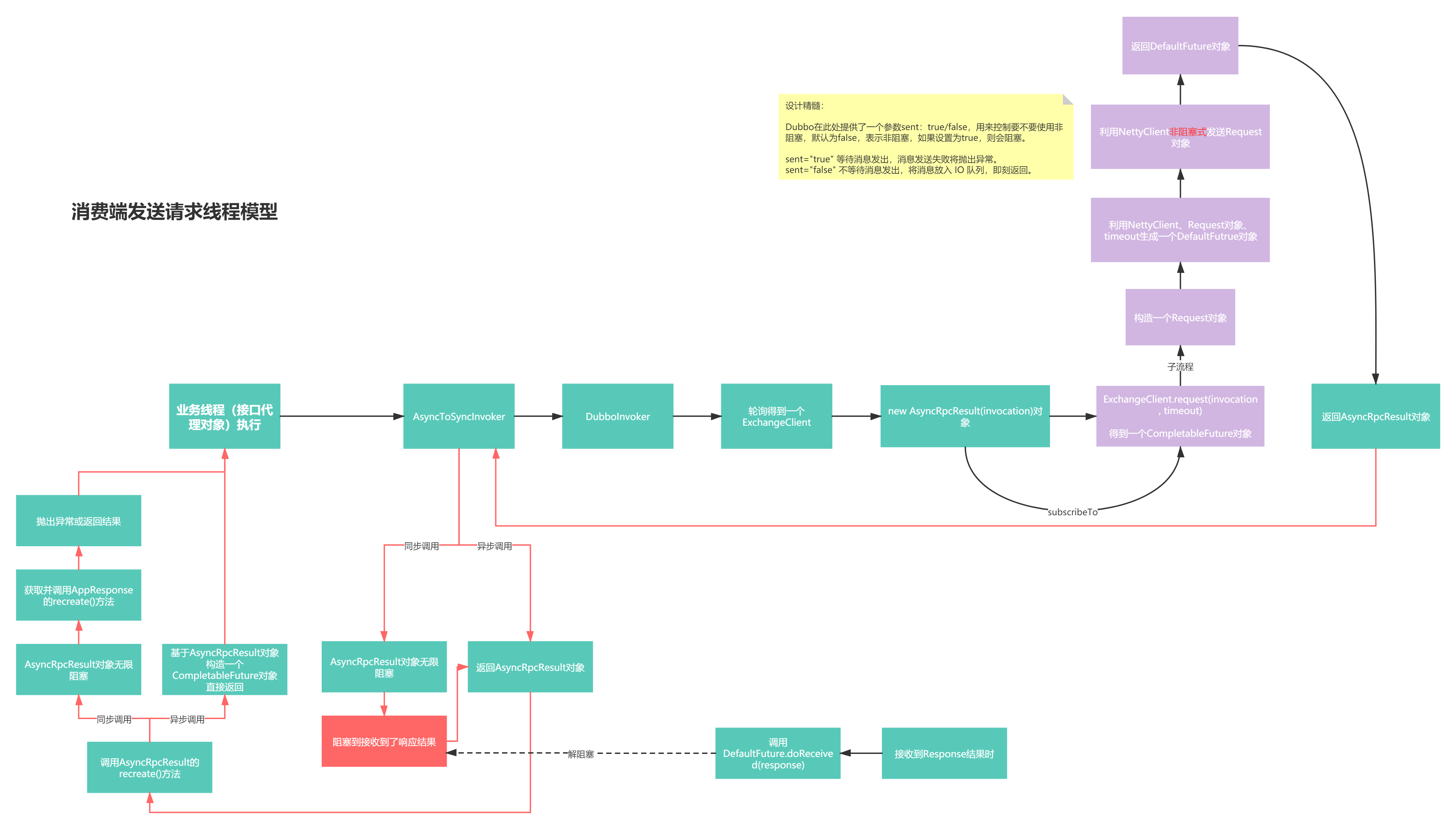

服务消费端执行逻辑

  1. MockClusterInvoker.invoke(new RpcInvocation(method, args))：Mock逻辑
  2. AbstractClusterInvoker.invoke(invocation)：把RpcContext中设置的Attachments添加到invocation对象上，调用路由链从服务目录上筛选出适合的服务Invoker，获得服务均衡策略loadbalance
  3. FailoverClusterInvoker.doInvoke(invocation, invokers, loadbalance)：根据负载均衡策略选出一个invoker，然后执行
  4. InvokerWrapper.invoke(invocation)：没做什么事情
  5. CallbackRegistrationInvoker.invoke(invocation)：开始执行Filter链，执行完得到结果后，会获取ListenableFilter中的listener，执行listener的onResponse方法
  6. ConsumerContextFilter.invoke(invocation)：设置RpcContext中LocalAddress、RemoteAddress、RemoteApplicationName参数
  7. FutureFilter.invoke(invocation)：
  8. MonitorFilter.invoke(invocation)：方法的执行次数+1
  9. ListenerInvokerWrapper.invoke(invocation)：没做什么事情
  10. AsyncToSyncInvoker.invoke(invocation)：异步转同步，会先用下层Invoker去异步执行，然后阻塞Integer.MAX_VALUE时间，直到拿到了结果
  11. AbstractInvoker.invoke(invocation)：主要调用DubboInvoker的doInvoke方法，如果doInvoker方法出现了异常，会进行包装，包装成AsyncRpcResult
  12. DubboInvoker.doInvoke(invocation)：从clients轮询出一个client进行数据发送，如果配置了不关心结果，则调用ReferenceCountExchangeClient的send方法，否则调用ReferenceCountExchangeClient的request方法
  13. ReferenceCountExchangeClient.request(Object request, int timeout)：没做什么事情
  14. HeaderExchangeClient.request(Object request, int timeout)：没做什么事情
  15. HeaderExchangeChannel.request(Object request, int timeout)：构造一个Request对象，并且会构造一个DefaultFuture对象来阻塞timeout的时间来等待结果，在构造DefaultFuture对象时，会把DefaultFuture对象和req的id存入FUTURES中，FUTURES是一个Map，当HeaderExchangeHandler接收到结果时，会从这个Map中根据id获取到DefaultFuture对象，然后返回Response。
  16. AbstractPeer.send(Object message)：从url中获取send参数，默认为false
  17. AbstractClient.send(Object message, boolean sent)：没做什么
  18. NettyChannel.send(Object message, boolean sent)：调用NioSocketChannel的writeAndFlush发送数据，然后判断send如果是true，那么则阻塞url中指定的timeout时间，因为如果send是false，在HeaderExchangeChannel中会阻塞timeout时间
  19. NioSocketChannel.writeAndFlush(Object msg)：最底层的Netty非阻塞式的发送数据

总结一下上面调用流程：

  1. 最外层是Mock逻辑，调用前，调用后进行Mock
  2. 从服务目录中，根据当前调用的方法和路由链，筛选出部分服务Invoker（DubboInvoker）
  3. 对服务Invoker进行负载均衡，选出一个服务Invoker
  4. 执行Filter链
  5. AsyncToSyncInvoker完成异步转同步，因为DubboInvoker的执行是异步非阻塞的，所以如果是同步调用，则会在此处阻塞，知道拿到响应结果
  6. DubboInvoker开始异步非阻塞的调用
  7. HeaderExchangeChannel中会阻塞timeout的时间来等待结果，该timeout就是用户在消费端所配置的timeout

服务提供端执行逻辑

  1. NettyServerHandler：接收数据
  2. MultiMessageHandler：判断接收到的数据是否是MultiMessage，如果是则获取MultiMessage中的单个Message，传递给HeartbeatHandler进行处理
  3. HeartbeatHandler：判断是不是心跳消息，如果是不是则把Message传递给AllChannelHandler
  4. AllChannelHandler：把接收到的Message封装为一个ChannelEventRunnable对象，扔给线程池进行处理
  5. ChannelEventRunnable：在ChannelEventRunnable的run方法中会调用DecodeHandler处理Message
  6. DecodeHandler：按Dubbo协议的数据格式，解析当前请求的path，versio，方法，方法参数等等，然后把解析好了的请求交给HeaderExchangeHandler
  7. HeaderExchangeHandler：处理Request数据，首先构造一个Response对象，然后调用ExchangeHandlerAdapter得到一个CompletionStage future，然后给future通过whenComplete绑定一个回调函数，当future执行完了之后，就可以从回调函数中得到ExchangeHandlerAdapter的执行结果，并把执行结果设置给Response对象，通过channel发送出去。
  8. ExchangeHandlerAdapter：从本机已经导出的Exporter中根据当前Request所对应的服务key，去寻找Exporter对象，从Exporter中得到Invoker，然后执行invoke方法，此Invoker为ProtocolFilterWrapper$CallbackRegistrationInvoker
  9. ProtocolFilterWrapper$CallbackRegistrationInvoker：负责执行过滤器链，并且在执行完了之后回调每个过滤器的onResponse或onError方法
  10. EchoFilter：判断当前请求是不是一个回升测试，如果是，则不继续执行过滤器链了（服务实现者Invoker也不会调用了）
  11. ClassLoaderFilter：设置当前线程的classloader为当前要执行的服务接口所对应的classloader
  12. GenericFilter：把泛化调用发送过来的信息包装为RpcInvocation对象
  13. ContextFilter：设置RpcContext.getContext()的参数
  14. TraceFilter：先执行下一个invoker的invoke方法，调用成功后录调用信息
  15. TimeoutFilter：调用时没有特别处理，只是记录了一下当前时间，当整个filter链都执行完了之后回调TimeoutFilter的onResponse方法时，会判断本次调用是否超过了timeout
  16. MonitorFilter：记录当前服务的执行次数
  17. ExceptionFilter：调用时没有特别处理，在回调onResponse方法时，对不同的异常进行处理，详解Dubbo的异常处理
  18. DelegateProviderMetaDataInvoker：过滤器链结束，调用下一个Invoker
  19. AbstractProxyInvoker：在服务导出时，根据服务接口，服务实现类对象生成的，它的invoke方法就会执行服务实现类对象的方法，得到结果

    Dubbo的异常处理

    当服务消费者在调用一个服务时，服务提供者在执行服务逻辑时可能会出现异常，对于Dubbo来说，服务消费者需要在消费端抛出这个异常，那么这个功能是怎么做到的呢？

服务提供者在执行服务时，如果出现了异常，那么框架会把异常捕获，捕获异常的逻辑在AbstractProxyInvoker中，捕获到异常后，会把异常信息包装为正常的AppResponse对象，只是AppResponse的value属性没有值，exception属性有值。

此后，服务提供者会把这个AppResponse对象发送给服务消费端，服务消费端是在InvokerInvocationHandler中调用AppResponse的recreate方法重新得到一个结果，在recreate方法中会去失败AppResponse对象是否正常，也就是是否存在exception信息，如果存在，则直接throw这个exception，从而做到服务执行时出现的异常，在服务消费端抛出。

那么这里存在一个问题，如果服务提供者抛出的异常类，在服务消费者这边不存在，那么服务消费者也就抛不出这个异常了，那么dubbo是怎么处理的呢？

这里就涉及到了ExceptionFilter，它是服务提供者端的一个过滤器，它主要是在服务提供者执行完服务后会去识别异常：

  1. 如果是需要开发人员捕获的异常，那么忽略，直接把这个异常返回给消费者
  2. 如果在当前所执行的方法签名上有声明，那么忽略，直接把这个异常返回给消费者
  3. 如果抛出的异常不需要开发人员捕获，或者方法上没有申明，那么服务端或记录一个error日志
  4. 异常类和接口类在同一jar包里，那么忽略，直接把这个异常返回给消费者
  5. 如果异常类是JDK自带的异常，那么忽略，直接把这个异常返回给消费者
  6. 如果异常类是Dubbo自带的异常，那么忽略，直接把这个异常返回给消费者
  7. 否则，把异常信息包装成RuntimeException，并覆盖AppResponse对象中的exception属性
