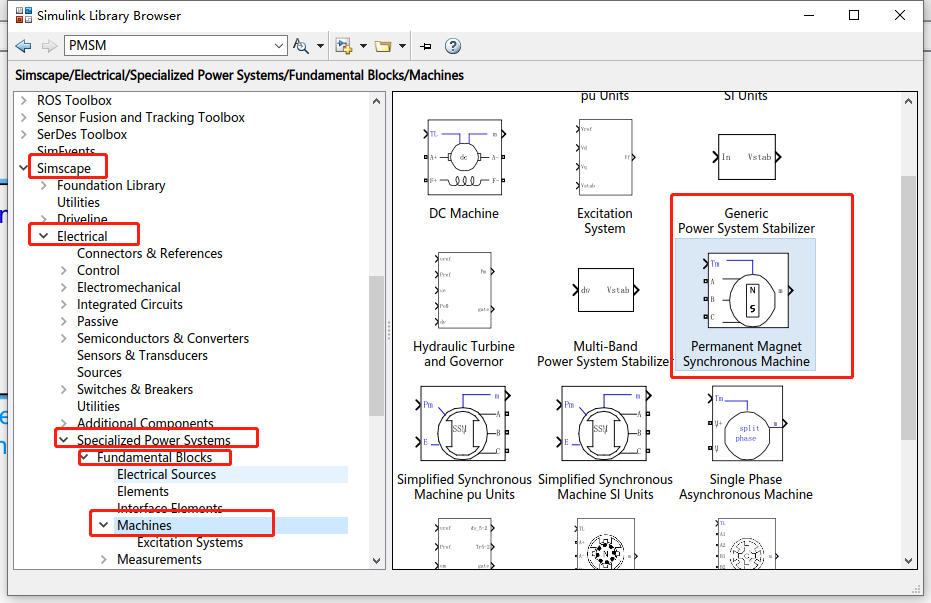

模型所在位置：
配置
Number of phase（相数）
选项设置电机的相数，里面包含“3”和“5”两个选项
选择“3”时表示为三相PMSM，当选择“5”时表示五相PMSM。当Back EMF waveform被设置成Trapezoidal方式时，或者Rotor type被设置成Salient-pole方式时，此处将不能进行功能选择。
Back EMF waveform（反电动势波形）
包含Sinusoidal和Trapezoidal两个选项
选择Sinusoidal表示PMSM为正弦波激励，选择Trapezoidal表示PMSM为梯形波激励。无论选择哪种模式，PMSM的Number of phase都不能设置成5
Rotor type（转子类型）
包含Round和Salient-pole两个选项
选择Round表示电机转子为隐极型，选择Salient-pole表示电机转子为凸极型。
Mechanical input（机械输入方式）
包含Troque Tm、Speed和Mechanical rotational三个选项
其中较为常用的是前面两个，Troque Tm表示负载转矩，Speed表示机械角速度。
Preset model（电机类型）
包含No和各种功率等级的电机选项。
当选择No时，可以对电机的参数进行修改；当选择其他类型的电机时，电机参数已经确定，将不能对电机的参数进行设置。
参数
Stator phase resistance Rs（ohm）（定子电阻）
Inductances[Ld(H) Lq(H)]（定子电感）
Machine constant（电机常量值）
当Specify选择Flux linkage established by magnets（V.s）时，可以对Flux linkage（永磁体磁链）进行设置大小，单位为Wb；
当Specify选择Voltage Constant时，可以对Voltage Constant进行设置大小，单位为V/krpm；
当Specify选择Torque Constant时，可以对Torque Constant进行设置大小，单位为N.m。
nertia，viscous damping，pole pairs，static friction[J(kg.m^2)]
可以分别设置电机的转动惯量。阻尼系数和极对数，viscous damping通常设置为0。
Initial conditions[wm(rad/s) thetam(deg) is,ib(A)]（电机的初始状态）
可以设置包括机械角速度、转子位置、相电流ia和ib在内的数值大小。
