CTU 是 Collection Transmission Unit（采集传输单元）简写。从命名可知，他的作用有两方面：信号的采集和信号传输。
主要用于模块间的互连。

结构框图

CTU 模块有如下功能：

• 1. UART1 TX 调制
• 1. UART RX 捕获
• 1. UART RX 滤波
• 1. ACMP 输出捕获
• 1. RTC 捕获
• 1. ADC 触发
• 1. PWM2 同步

     UART1 TX 调制

     调制可以简单理解为，数字信号到模拟信号的转换

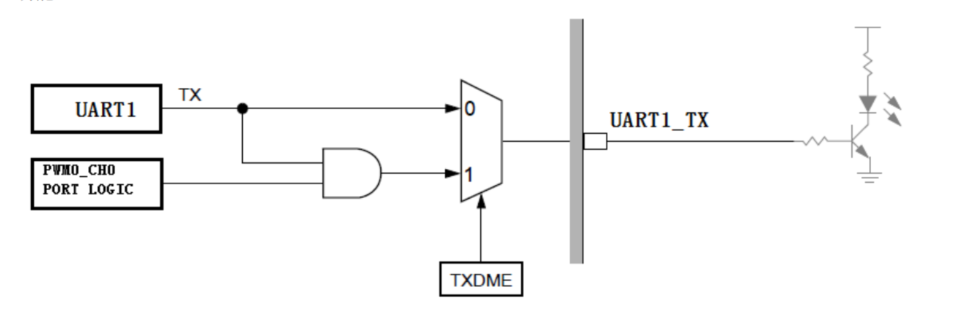

这里的意思就是说，每个通过 UART1_TX 传送的数据都通过 PWM0_CH0 输出调制。

UART RX 捕获

可以将 UART1_RX 引脚直接连接至 UART1 模块或连接 PWM0_CH1，用来进行输入捕获。

UART RX 滤波

将 ACMP1 输出连接至UART1 的接收通道，可以对串口接收到的数据进行ACMP处理，类似于滤波的功能。

ACMP 输出捕获

这个功能倒是有过了解，在进行BLDC无感控制时，反电动势采集完，通过ACMP模拟比较后，与PWDT相连。
当然还可用作 PWM2 触发/故障输入和 ADC 硬件触发。

ADC 触发

ADC 模块可通过硬件触发器发起转换。

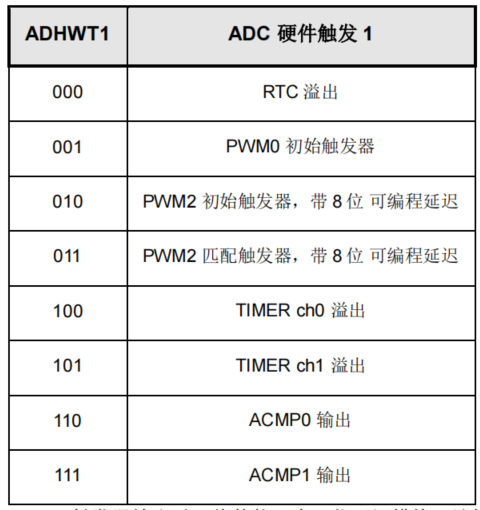

其触发源如下所示：

RTC、PWM0、PWM2、TIMER0、TIMER1、ACMP0、ACMP1 模块都能触发 ADC 采样。

实测

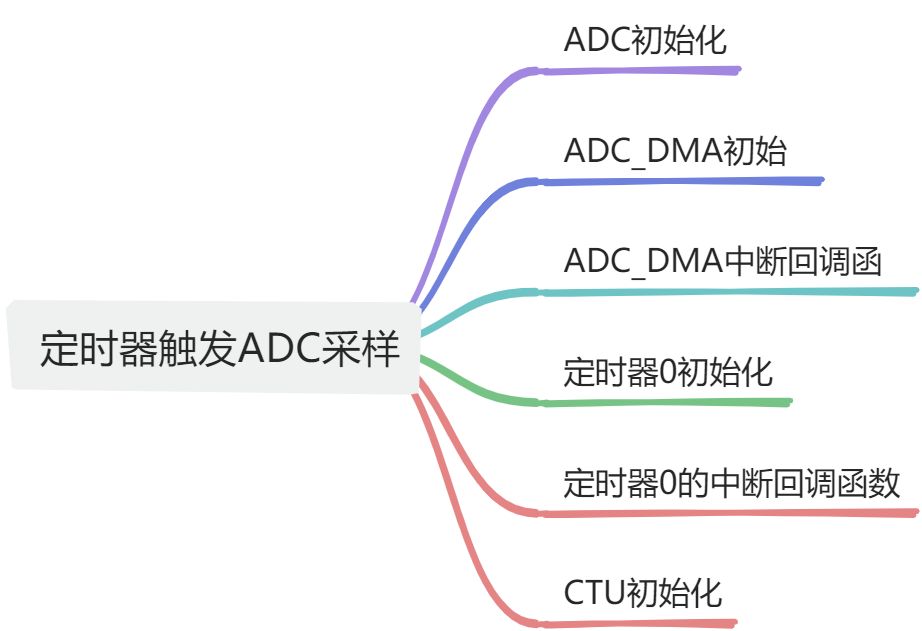

CTU触发ADC采样

软件
