很多时候,比较晶粒中的某个方向与样品坐标系中某个固定方向之间的夹角也是分析晶体取向的一种常用方法。在EBSDTool主界面中,点击“Vector”->“Angle between Two Directions”或直接点击ang2dir.png按钮,打开图9-3左侧所示的界面。在此界面中,首先选择晶相,然后在“#1 Lattice Vecctor”模块和“#2 XYZ Direction”模块分别设置晶向和样品坐标系中某个方向。如果勾选“Full Families”,则需要选择,晶向族中与XYZ样品坐标系中方向之间夹角最小(Min)或最大(Max)的那个晶向。此外,如果勾选“Grain Averaged Ori”,则在“#2 XYZ Direction”模块中方向列表里会多出晶粒长轴和短轴的选项。
    最后点击“Plot”可以画图,点击“Save Data”可以把相关数据保留下来。

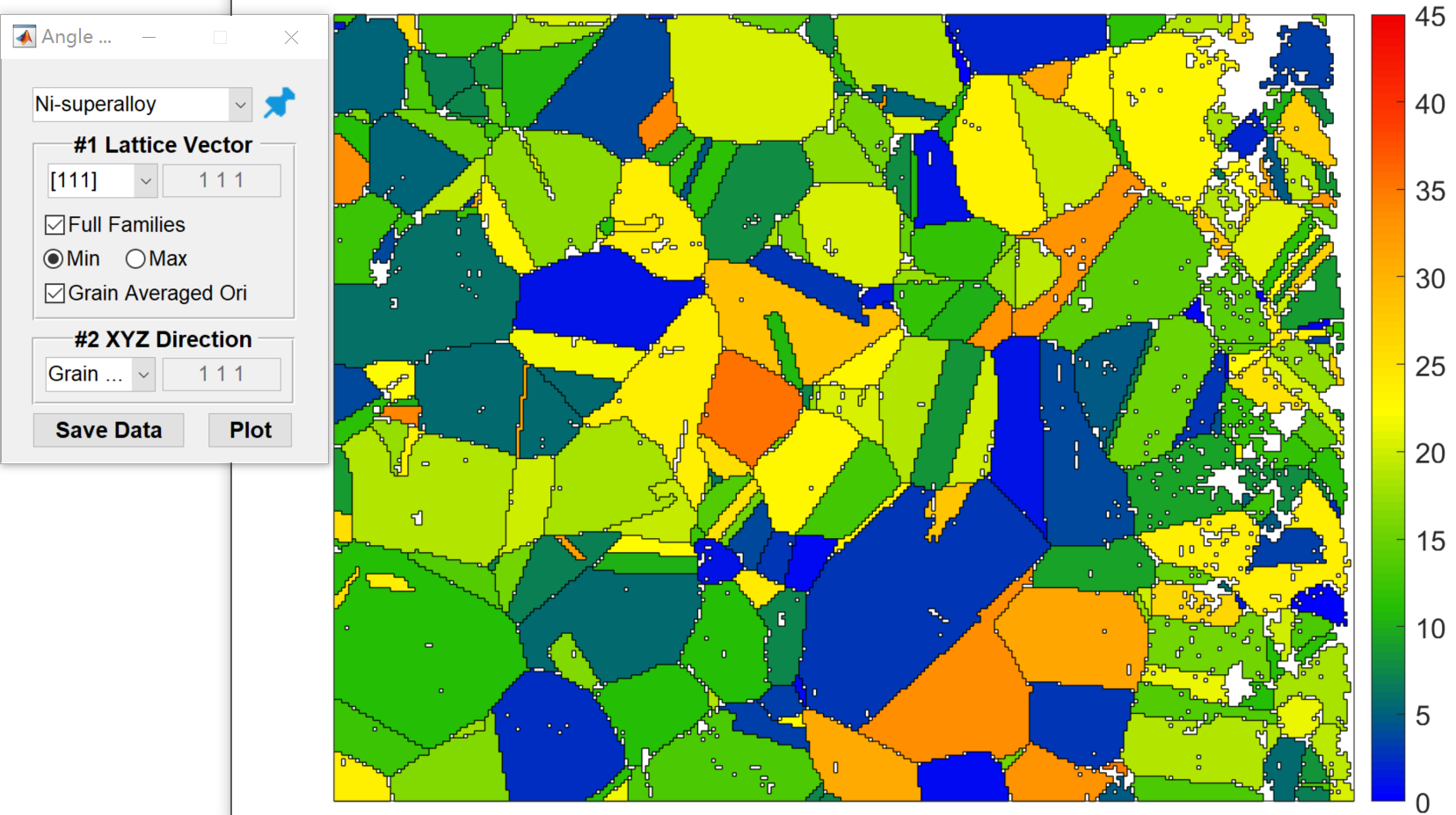

    图9-3 两个向量夹角计算界面
