EBSD数据一般都不可能100%标定,为了图的美观,往往需要对缺失点进行填充;此外,对于一些小角晶界或者位错密度分析时,也常常需要对数据进行一定的光滑处理,以降低噪点。在EBSDTool中,用户可在主界面点击“Data”->“Data Denoising”,或直接点击smooth.png按钮,进入EBSD Data Denoising界面,如图3-9所示。

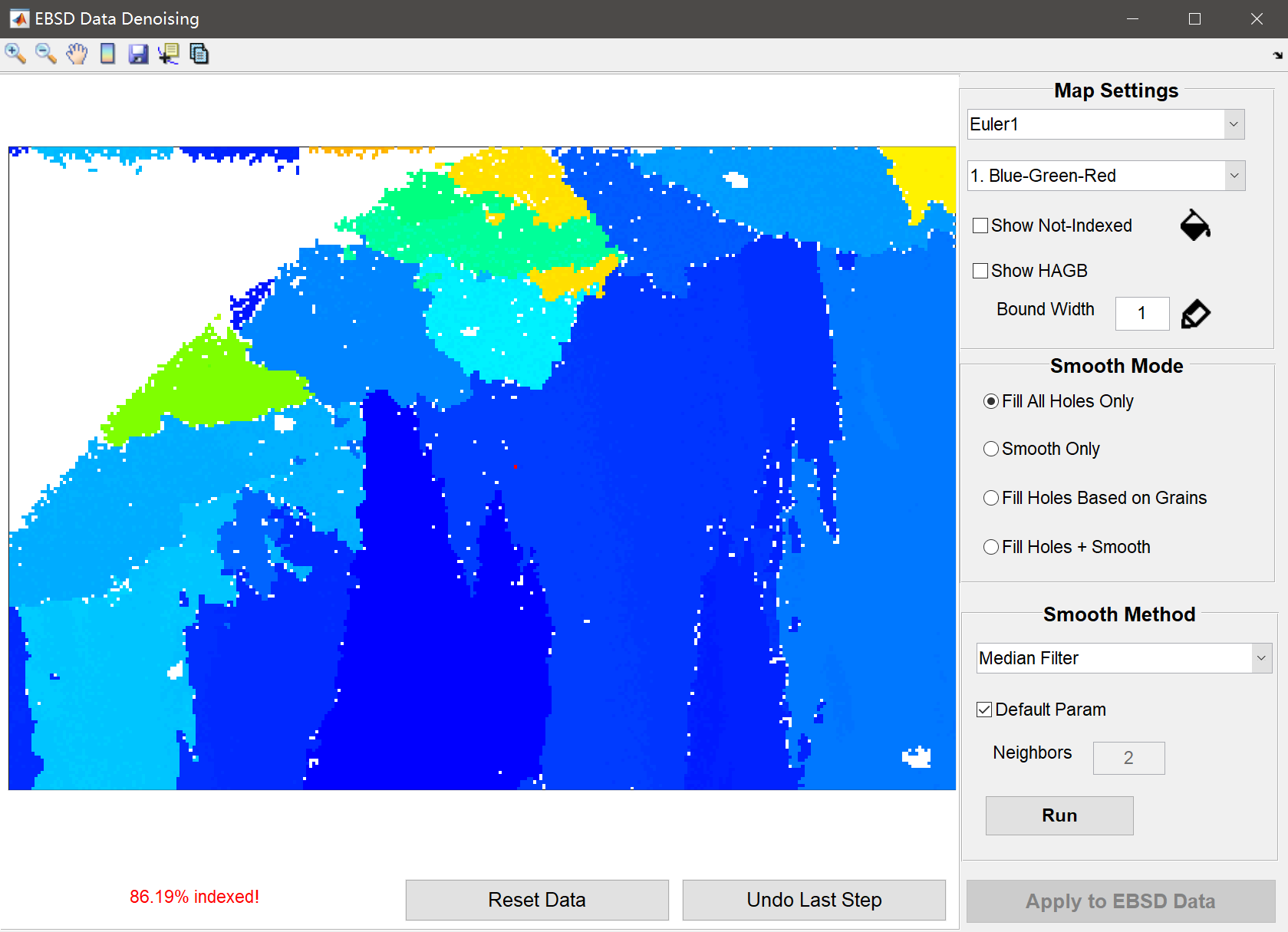

    图3-9 缺失点填充与光滑处理界面

    界面左下角显示了标定率。与数据点筛选与区域选择功能相同,在Map Data模块,可以修改图的显示。而在Smooth Type模块,用户可以选择对数据直接进行快速填充“Fill All Holes Only”,或选择只对数据光滑处理而不填充“Smooth Only”,或基于晶界分布对数据进行光滑和填充“Fill Holes based on Grains”,在晶界附近往往无法填充缺失点;或者对数据同时进行部分填充和光滑处理“Fill Holes + Smooth”。
    Smooth方法有五种,分别为:
    (1)Mean Filter
    最简单的过滤器是均值过滤(mean filter),它用所有相邻方向的平均值替换当前点。
    (2)Median Filter
    均值过滤的缺点是平滑所有亚晶边界,并且对异常值非常敏感。中值过滤(Median Filter)是一种更强大的过滤器,它还保留了亚晶边界。
    (3)Kuwahara Filter
    Kuwahara Filter是另一个可消除异常值且不会消除亚晶边界的过滤。但是,在实际应用中,结果通常不令人满意。
    (4)Spline Filter
    所有上述所有滤波器都称为滑动窗口滤波器,对于降噪操作,这些滤波器仅考虑某个窗口内的相邻方向。接下来的过滤器属于样条插值过滤,其降噪在很大程度上取决于“平滑”的特定定义以及正则化参数,该参数控制在拟合原始数据和强制生成的图变得平滑之间的权衡。
    (5)Half-Quadratic Filter
    在默认设置中,“Half-QuadraticFilter”使用定义平滑度的总变化函数。开发此功能是为了保留亚晶粒边界。
    设定好参数后,点击“Run”进行数据点填充和光滑处理,处理后会自动计算晶粒。最后,点击“Apply to EBSD Data”按钮,可以更新EBSD数据。
