7.1 极图与反极图

点击主界面“Texture”->“(Inverse) Pole Figure”或直接点击按钮，可打开图7-1右侧所示的界面。在此界面中，用户可以来绘制极图（Pole Figure）和反极图（Inverse Pole Figure）。
首先，需要选定取向数据，在“Orientation Data”模块，第一个列表中共包含4种选项：

1. Random Orientations：随机选取一些取向样品，样品容量设置“Orients”值，如果勾选“All”则为所有的取向。
2. Selected Grain Orientation：此时“Orients”标签变为“Grain ID”，即此选项是针对某个Grain ID指定的晶粒内所有扫描点的取向；也可以勾选“Load grain id from file”，从外部导入晶粒ID，从而可以一次性研究多个晶粒的织构分布；
3. Grain Mean Orientations：这个选项指定的取向为所有晶粒的平均取向；
4. Individual EBSD Orientation：此时“Orients”标签变为“EBSD ID”，即此选项只是针对某个单独的扫描点。

显然，“Selected Grain Orientation”和“Individual EBSD Orientation”功能其实可以直接在“Data Reader”界面（4.2节）可以更方便地实现。此外，如果勾选“ROI”选项，则会激活区域选择工具和确认选区工具。点击区域选择工具，可以直接在EBSD二维图中，用鼠标左键连续点击，最后右键形成一个闭合的区域（此操作与3.3节介绍的数据点区域选择功能相同），然后点击确认选区工具，则可以分析特定区域的极图或反极图。取向数据选择好后，下一步可以进行极图或反极图绘制：
对于极图，首先需要设置要投影的晶面（Plane normal (HKL)）或晶向（Lattice vector [UVW]）指数，设定好指数的数量（Num），然后在表格中更改晶面/晶向指数。用户可以保存表格数据（）或从外部导入指数（）。“Reset”会重置表格。
然后选择画极点分布图（Individual points）或密度等高线图（Density Contour）。图7-1作图则为先绘制密度等高线图后，然后再在上面叠加的极点分布图，其中极点填充颜色值为“Property Value”->“IPF-Y Map”，其含义是极点的颜色与IPF-Y图颜色完全对应，可以看到在高密度区域，主要以红色极点为主。极点形状外形设置不再赘述。如果是画的等高线图，则用户可以设置不同的颜色映射，还可以选择是否要填充等高线图，或显示等高线，以及等高线颜色和线宽等。在“Color Range”模块，如果一次性绘制多个极图，则可以勾选“Same color range”保持所有图相同颜色范围；也可以手动设置颜色范围，即Min和Max值，当然也可以预先固定颜色范围（“Fixed”选项）。

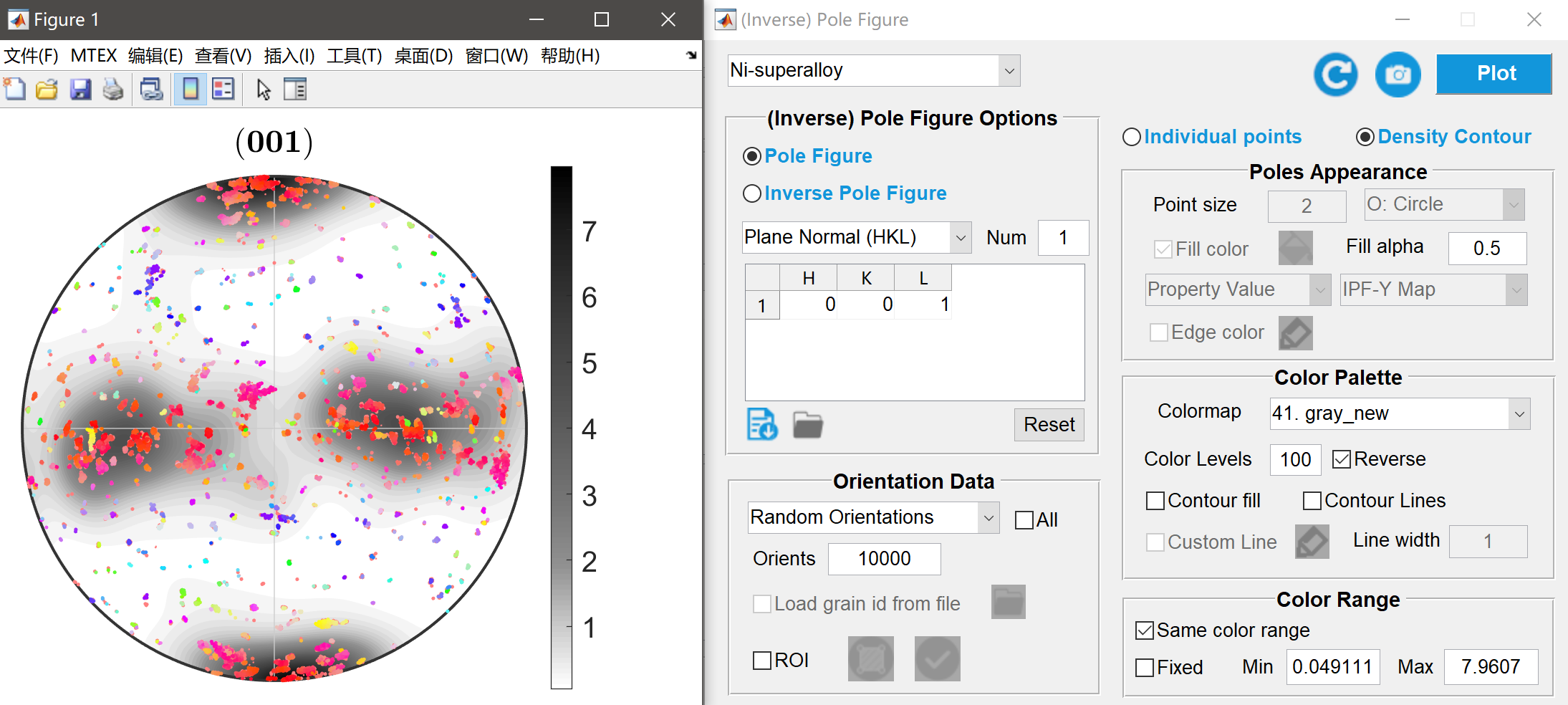

图7-1 极图绘制
对于反极图，点击“Inverse Pole Figure”选项，然后设置需要研究的样品坐标系方向，一般默认为X，Y，Z三个方向，图7-2中只研究了Y轴方向反极图。其他设置与极图设置完全一样，不再赘述。
如果重新导入了EBSD数据，可以点击更新数据，点击“Plot”绘制极图或反极图。

图7-2 反极图绘制
