取向差线分布可以辅助分析小角晶界和特殊晶界等取向差信息。用户可以通过点击“Plot”->“Linear Misorientation Profile”或者直接点击按钮,打开图4-9所示的“Linear Misorientation Profile”界面。
首先,用户先点击按钮,鼠标移至左侧EBSD二维图中,光标自动显示为十字形,用户长按鼠标左键可以自由划线,同时右侧“Linear Misorientation Profile”界面中会实时显示取向差分布图和对应的数据列于表格中。其中“Point-to-origin misori”或“P2O_misori”表示所画线上任意一点相对于第一个点的取向差角;而“Point-to-point misori”或“P2P_misori”表示所画线上相邻两个点之间的取向差。
其次,用户可以更改取向差线分布图的显示效果。更改线宽(Line width)、颜色和线型。也可以选择是否显示X,Y轴名称(Label),图例(Legend)和字体大小。对于X轴数据,可以选择以每个点的横坐标(X),纵坐标(Y)或者按照位移进行绘制。“Zero 1st point”则是设定起始点横坐标为0。
最后,用户可以点击保存线分布图,点击保存表格数据。

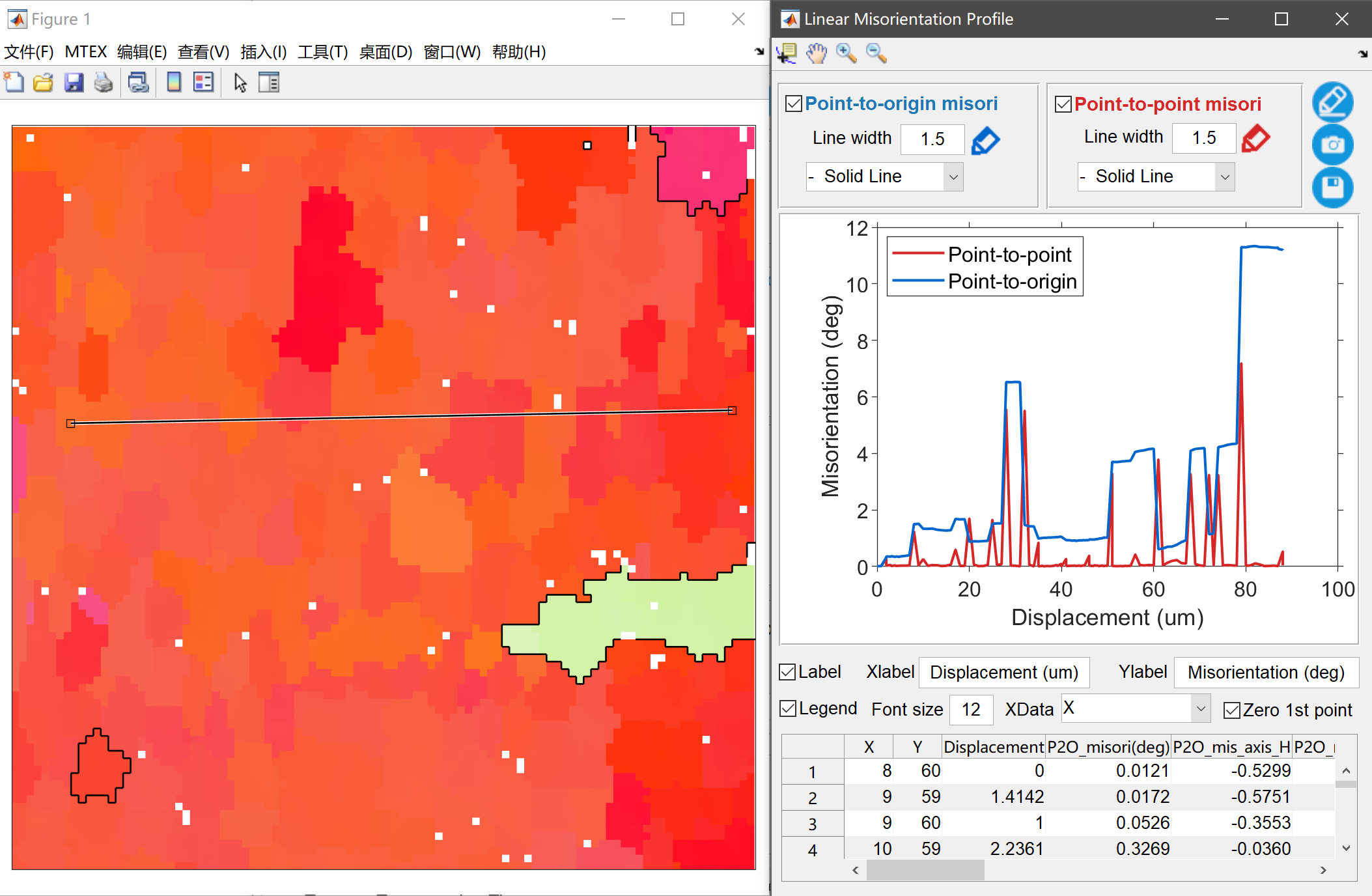

图4-9 取向差线分布界面
