用户在主界面点击“Grain”->“Grain Statistics”或直接点击grain2.png按钮打开图5-1所示的晶粒信息统计界面。在此界面左上角为晶相列表,用户选择不同相则获得不同相晶粒的信息。表格中列出的关于晶粒的信息具体含义可以参考表4-1。在表格下方用户可以按照某一列信息对表格数据进行排序,“Ascend”表示从小到大排列。表格数据默认按照晶粒尺寸(Diameter)从大到小对数据进行排列。
    点击“Save Grain Info”,可以打开图5-2所示界面,用户可以选择导出的晶粒信息选项。默认选项中,没有勾选最后一项“Neighbor Grain ID”,它表示输出每个晶粒相邻的所有晶粒的ID,此过程相对较慢,尤其是晶粒很多的情况下建议不要勾选。
    此界面中还有一大功能是可以按照表格中的数据信息对晶粒进行筛选,比如图5-1右侧的二维图是通过了“Grain Selection”功能,挑选出尺寸(直径)介于20~200 um范围的所有晶粒,该功能与3.3节介绍的EBSD数据筛选功能原理相同。用户可以在数据类型列表选择要画的数据(默认IPF-Z Map),然后点击grain2.png绘图。如果要进一步修改二维图显示,可以点击“Map Setting”,弹出图4-5 所示的“EBSD Selected Data Mapping”界面进行详细设置,这里不再赘述。点击vec xyproj.png,可以在所选择的晶粒中显示某一三维矢量的平面投影,具体介绍参考9.2节。
    最后,用户可以点击save figure.png保存图5-1右侧所示的map,点击save.png保存所选的晶粒数据为单独的“*.mat”文件,可以再次导入到EBSDTool中。
    图5-1 晶粒信息统计界面

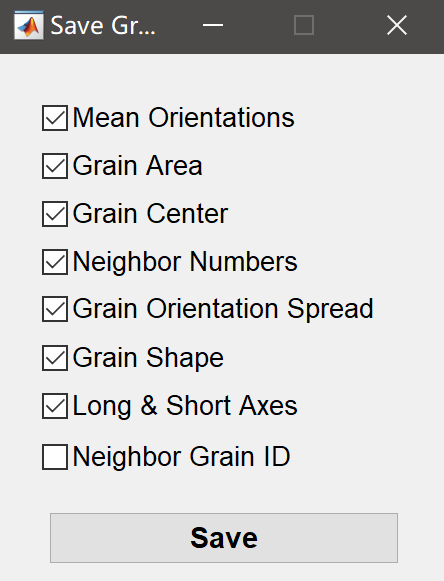

    图5-2 保存晶粒信息选项
