除了极射投影,三维向量也可直接投影在EBSD二维图中,即在二维图中画出三维矢量在XY平面的投影,显然,投影长度与Z分量的大小成反比。在EBSDTool主界面中,点击“Vector”->“Vector Projection (XY Plane)”或直接点击vec xyproj.png按钮,打开图9-2左侧所示的界面。在此界面中第一行列表中,用户可以绘制以下内容:

    1. Plane Trace:晶面迹线,需要输入晶面指数。如果勾选“Full Families”,则会画出所有晶面族包含的所有晶面;
    2. Lattice Vector:晶向,需要输入晶向指数。如果勾选“Full Families”,则会画出所有晶向族包含的所有晶向;
    3. Grain Long Axis:晶粒长轴
    4. Grain Short Axis:晶粒短轴
    5. Grain Ellipse Fitting:晶粒的椭圆拟合。

    对于前两个,如果同时勾选“Full Families”和“Closest to”选项,则只绘制晶面/向族中与“Closest to”选项最接近的那个晶面迹线或晶向。“Shape Factor”给画出的线乘的系数,这个值越大,长度越长。“Line Width”为线段的宽度,“Arrow Head Size”为箭头尺寸大小,如果为0,则只显示为线段。如图9-2所示,画出的这些线段表示与晶粒长度夹角最小的某个{111}面迹线,这些迹线大多平行于孪晶界。
    此外,点击界面右上角pin.png符号可以将界面钉在屏幕最上方,方便用户开展操作。

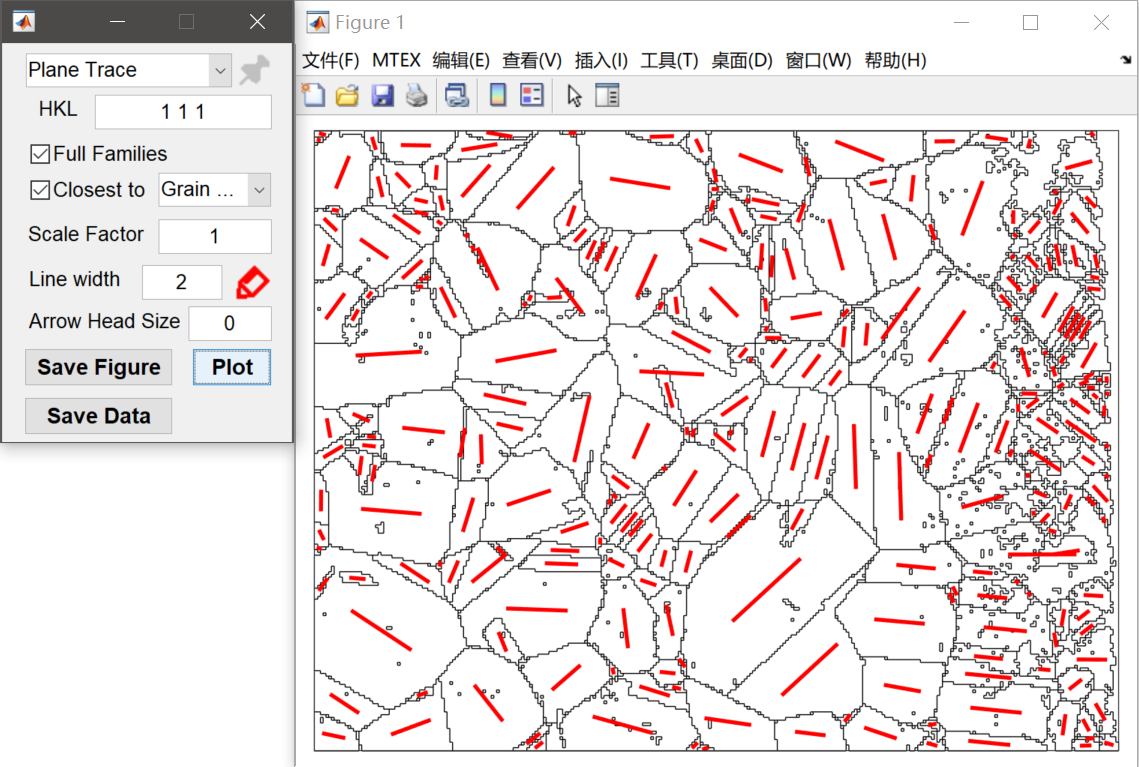

    图9-2 向量的平面投影操作
