文献中经常会用不同颜色区分不同取向差角度的晶界。在EBSDTool中,用户也可以实现此功能。在主界面中,点击“Grain”->“Grain Boundary Classification”,打开图5-4所示的界面。在界面左上角为晶相列表,晶界分类功能只能针对单相进行分析,如果勾选“LAGB”,则在晶界分类的同时考虑小角晶界。
    在表格第一列输入取向差角的段点,第二列会自动显示取向差角度范围,第三列为线宽,第四列选择晶界颜色,最后一列选择要不要显示。用户可以点击“Insert”或“Delete”分别添加或删除段点。最后点击“Plot”即可画图。

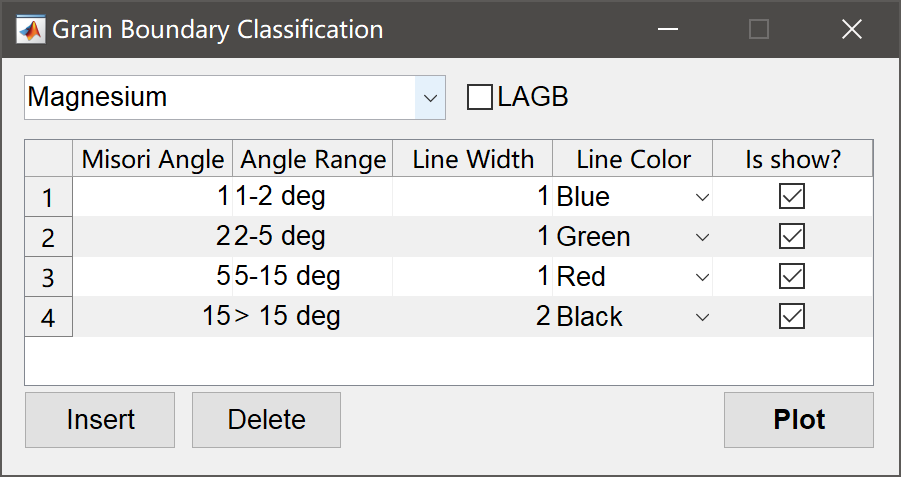

    图5-4 晶界分类界面
