EBSDTool支持各种EBSD数据格式,包括Channel 5软件的“.cpr”/“.crc”数据以及“.ctf”格式数据,也支持OIM软件输出的“.osc”或“*.ang”格式数据,也可输入包含坐标列和欧拉角的文本数据。
    数据导入可通过点击“File”-> “Open Data”或在主界面右键选择“Open Data”(如图3-3所示),或直接使用快捷键Ctrl+D导入EBSD数据。
    图3-3 主界面右键选项

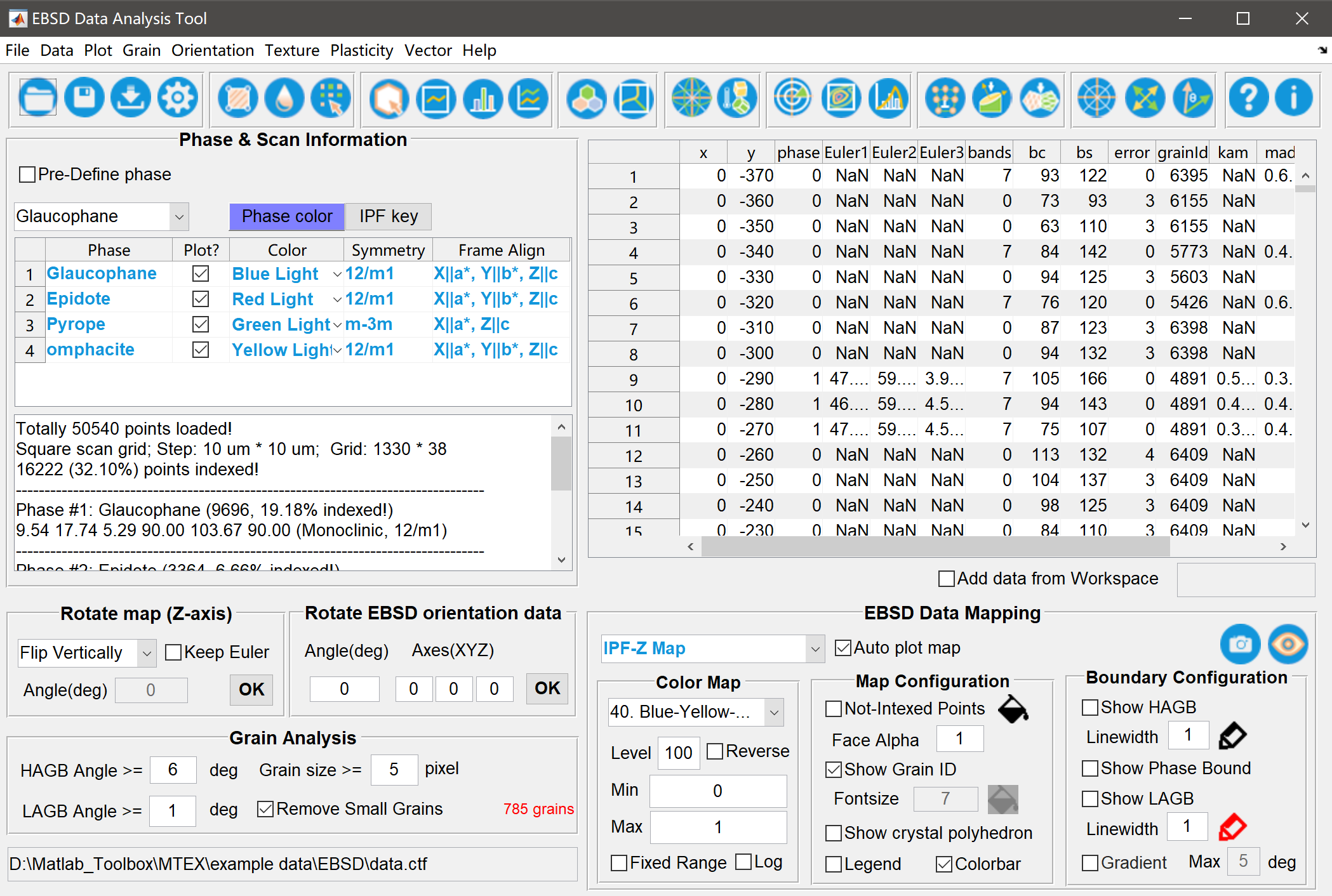

    如图3-4为导入“*.crc”格式数据后的主界面,此时晶相列表出显示了三个相的晶体信息。左侧中间文本框为扫描区域信息及每个相所占据的比例,同时在右侧表格中列出了每个扫描点的坐标(x, y),步长(Step),维度(Grid),晶相ID(phase),欧拉角等其他信息。表格中未标定点的取向信息缺失,用“NaN”(Not a Number)表示。用户也可将matlab 工作区(workspace)中的变量数据输入到表格中进行画图,勾选表格下方“Add data from Workspace”选项,在右侧文本框中输入变量名,回车后会在表格最后一列增添该列数据,但需注意,变量可以为列向量,但长度需与EBSD数据点个数一致;变量也可以为矩阵,矩阵行列与EBSD维度一致。
    图3-4 数据导入后的主界面

    数据导入后,考虑到样品摆放位置需要对图进行旋转。对于“.cpr”/“.crc”和“*.ctf”数据,软件自动将图上下颠倒,以保证与样品摆放位置一致。如图3-5所示,用户也可以在“Rotate map (Z-axis)”模块对图进行多种旋转操作,旋转角度逆时针为正。如果勾选“Keep Euler”选项,则只改变每个扫描点的坐标,而不改变取向。为了保持取向数据与样品位置的一致性,建议不勾选此选项,使得在旋转图的过程中对所有点的取向进行相同旋转操作。
    图3-5 二维图旋转操作选项

    在一些情况下,比如样品摆放时有一定小角度的倾斜,此时可以通过对所有取向进行旋转以实现取向数据的修正,该功能可以在主界面“Rotate EBSD Orientation Data”模块进行操作,输入旋转角和样品坐标系下的旋转轴后,点击“OK”按钮即可。
    软件会根据设定的取向差阈值自动计算晶粒和高角晶界(HAGB)与小角晶界(LAGB),通过“Grain Analysis”模块设置参数。用户可设置”Grain Size”阈值将小晶粒进行过滤,如图3-4所示,软件会自动将包含扫描点数小于等于2的晶粒过滤掉。勾选“Remove Small Grains”后,画二维图时不会显示这些小晶粒。
    软件主界面最重要的一大功能为二维图可视化,软件提供了大量可自定义的选项,具体操作见4.1节。
