目前,母相取向重构功能只针对β-Ti向α-Ti相变时的Burger关系,根据室温下得到的α相取向,反推母相β-Ti的取向关系。首先导入一组数据,在重构取向之前,先分析α-Ti晶界类型。这里可以把变体之间的取向关系看成孪晶关系,参考5.2节操作,打开“Twin & CSL Boundary”界面,勾选“Check Twin Boundary”,选择孪晶类型“Axis (HKL)/Angle Pair”,然后点击open1.png,导入从图6-5右下角表格导出的子相变体取向差文本数据,如图6-7右侧所示。分析晶界数据后,发现大部分变体的晶界都是以上特殊晶界,而黑色的普通晶界则基本勾勒出原始母相的晶界位置。

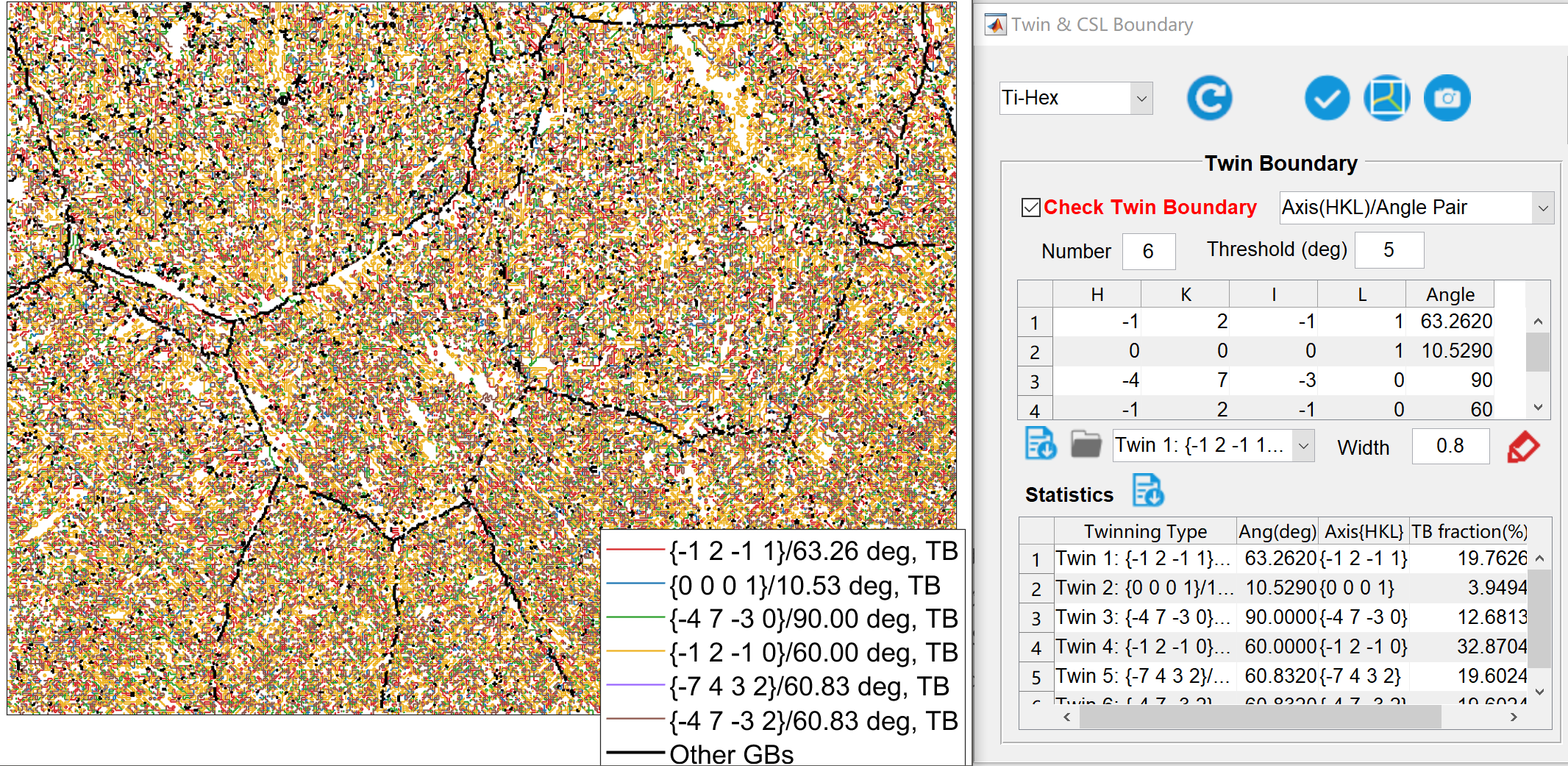

    图6-7 α-Ti变体晶界分析

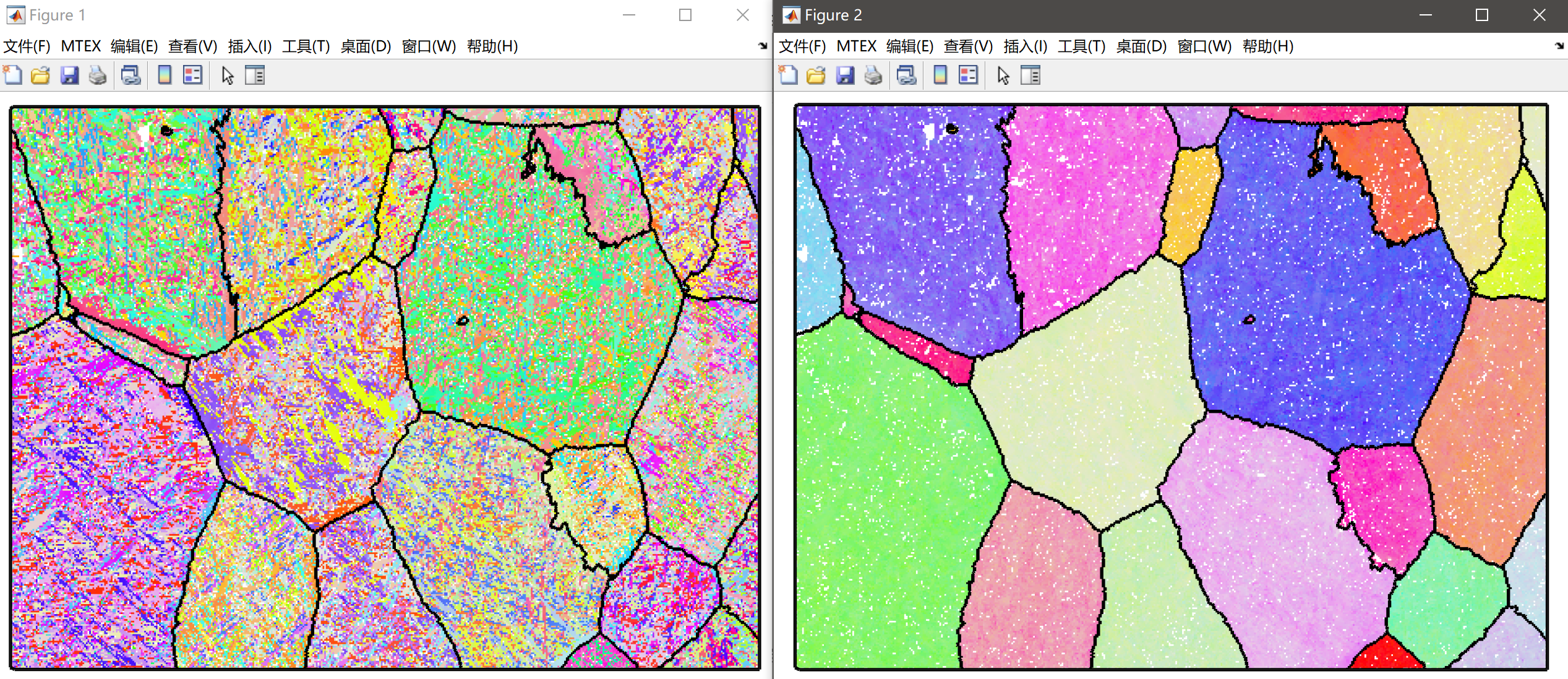

    下一步进行β-Ti母相重构操作。在图6-5所示界面中,需要在子相模块勾选“Current Phase”并选择子相,如果EBSD数据中包含了母相,则也可以在母相模块勾选“Current Phase”并选择母相。在确认取向关系设置正确的前提下,在菜单栏中,点击“Reconstruction”->“Beta-Ti Parent Reconstruction”。这是软件提示是否已经设置好了晶相,因为要保证子相的晶体名称要和导入的EBSD数据一致。点击“Yes”后进入到“Beta-Ti Orientation Reconstruction”界面(图6-8)。这里可以直接采用默认的重构参数,注意HAGB Angle 不能设置太大,因为α-Ti变体取向差最小为10度。然后点击“Run”进行计算。这个过程需要一定时间,请耐心等待,计算完毕后,会默认画出“子相IPF-X+母相晶界”和“母相IPF-X图+母相晶界”两幅图,如图6-9所示,母相晶界线宽和颜色也可提前设置。在画图时也可将小晶粒过滤掉。点击“Smooth”可以对取向进行填充和平滑处理。点击save figure.png保存所绘制的两张EBSD二维图。
    最终,点击“Save Result”可以将重构的β-Ti取向保存为“*.mat”格式数据,可以重新在主界面导入。

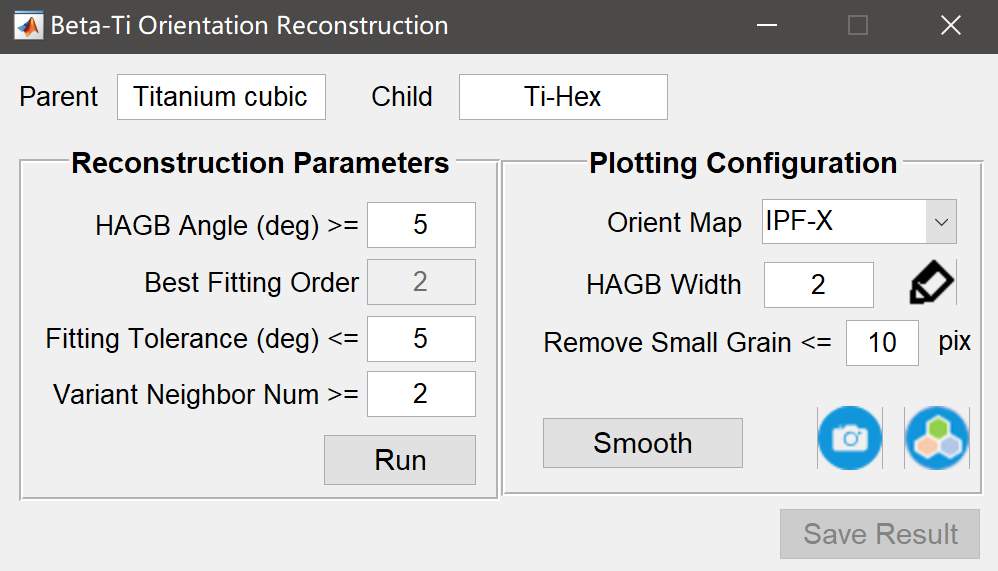

    图6-8 β-Ti取向重构界面
    图6-9 β-Ti取向重构图
