在发生固态相变的两相结构之间可能存在严格的晶体取向关系,如β-Ti向α-Ti相变时,二者之间满足著名的Burger取向关系,即6.3 相变取向关系 - 图16.3 相变取向关系 - 图2。EBSDTool为用户提供了相变取向关系的研究。在主界面中,点击“Orientation”->“Orientation Relationship”或直接点击phase transition.png按钮,打开图6-5所示界面。在此界面左上角分别为母相和子相的晶体结构。然后在界面中间区域为取向关系的设置模块。在默认的“Burger (HCP<->BCC)”列表下内置了多种取向关系,选择后可自动加载相应的母相与子相之间的晶面和晶向平行关系。点击“Exchange”,可以交换子相和母相。点击pole figure1.png按钮可以把母相和子相的晶面或晶向关系用极射投影图表达,如图6-6所示。同时在界面下方表格中,可以显示母相与子相之间的取向差表达,以及一个母相生成的所有子相变体的取向表达,以及两两子相变体之间的取向差。可以看到一个β-Ti可以生成12种α-Ti变体,且两两变体之间的取向差满足5种取向关系(图中5,6行取向差等价)。取向关系表格数据可以通过点击save2.png保存,可以直接导入到图5-3所示的特殊晶界分析界面中(注意孪晶类型要选择“Axis (HKL)/Angle Pair”,然后再导入取向差角轴对信息)。
    此外,用户也可以定义母相的取向“Parent Eulers (deg)”。或者选择在投影图种添加母相或子相(图中“Parent”列表)的极点(图中“Plane Indices”列表),然后点击pole figure.png按钮绘制投影图。
    投影图种极点的形状(Marker Shape),大小(Marker size),填充透明度(Face Alpha),边框“Edge”,边框线宽(Edge width),边框颜色,指数(Show indices)或字体大小这些都可以自定义。而极点填充颜色可以在母相或子相模块右上角fill.png更改,或者点击“Marker Appearance”模块中“Phase…”列表处以某种性质进行填充。
    图6-5 相变取向关系分析

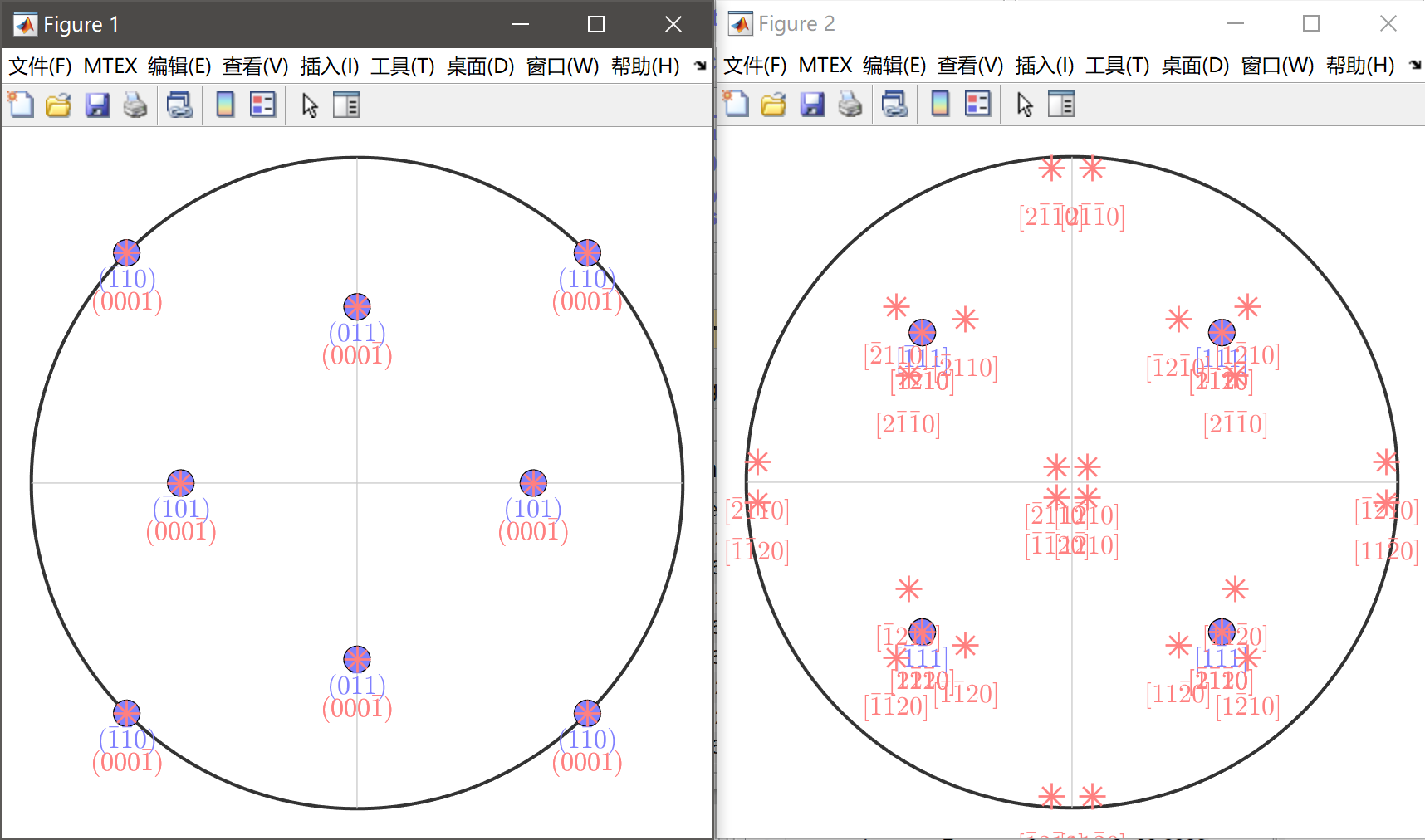

    图6-6 β-Ti和其α-Ti变体之间的取向关系
