1、架构

IP	角色
192.168.6.31	harbor1
192.168.6.32	harbor2

2、安装配置harbor（多态主机基本相同）

https://github.com/goharbor/harbor/releases

1、解压

tar xf harbor-offline-installer-v2.4.1.tgz -C /opt
ll /opt/harbor
drwxr-xr-x 2 root root      4096 Dec 17 14:43 cert/
-rw-r--r-- 1 root root      3361 Dec 16 12:22 common.sh
-rw-r--r-- 1 root root 616006217 Dec 16 12:23 harbor.v2.4.1.tar.gz
-rw-r--r-- 1 root root      8999 Dec 16 12:22 harbor.yml.tmpl
-rwxr-xr-x 1 root root      2500 Dec 16 12:22 install.sh*
-rw-r--r-- 1 root root     11347 Dec 16 12:22 LICENSE
-rwxr-xr-x 1 root root      1881 Dec 16 12:22 prepare*

2、安装docker-compose

https://github.com/docker/compose/releases

curl -L "https://github.com/docker/compose/releases/download/1.29.2/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose
chmod +x /usr/local/bin/docker-compose
docker-compose --version

4、配置并安装启动检查

cp harbor.yml.tmpl harbor.yml

1、harbor.yml详解

https://goharbor.io/docs/2.0.0/install-config/configure-yml-file/#required-parameters

# hostname设置访问地址，可以使用ip、域名，不可以设置为127.0.0.1或localhost
hostname: 192.168.6.31
# HTTP相关配置（不要在生产环境中使用）
http:
  port: 80 # HTTP 的端口号，用于 Harbor 门户和 Docker 命令。默认值为 80。
# HTTPS相关配置（需要证书可以先注释）
#https:
#  port: 443
#  certificate: /your/certificate/path # SSL 证书的路径。
#  private_key: /your/private/key/path # SSL 密钥的路径。
# 取消一下注释，harbor组件之间将使用TLS通信
# internal_tls:
#   # set enabled to true means internal tls is enabled
#   enabled: true
#   # put your cert and key files on dir
#   dir: /etc/harbor/tls/internal
# 为 Harbor 系统管理员设置初始密码。该密码仅在Harbor 首次启动时使用。后续登录时，将忽略此设置，并在 Harbor Portal 中设置管理员密码。默认用户名和密码是admin和Harbor12345
harbor_admin_password: Harbor12345
# 使用本地 PostgreSQL 数据库。您可以选择配置外部数据库
database:
  password: root123
  max_idle_conns: 100 # 空闲连接池中的最大连接数。如果设置为 <=0，则不保留空闲连接。默认值为 50。如果未配置，则值为 2。
  max_open_conns: 900 # 与数据库的最大打开连接数。如果 <= 0，则打开连接的数量没有限制。对于到 Harbor 数据库的最大连接数，默认值为 100。如果未配置，则值为 0。
# 目标主机上存储 Harbor 数据的位置。即使删除和/或重新创建 Harbor 的容器，该数据也保持不变。
data_volume: /opt/harbor/data
# 配置 Trivy 扫描仪
trivy:
  ignore_unfixed: false # 将标志设置为true仅显示已修复的漏洞。默认值为false
  skip_update: false
  insecure: false
jobservice:
  max_job_workers: 10
# 设置 web hook 作业的最大重试次数。默认值为 10。
notification:
  webhook_job_max_retry: 10
chart:
  absolute_url: disabled
# 配置日志记录。Harbor 使用 `rsyslog` 来收集每个容器的日志。
log:
  level: info
  local:
    rotate_count: 50
    rotate_size: 200M
    location: /var/log/harbor
_version: 2.4.0
# 配置要由 Clair、复制作业服务和 Harbor 使用的代理。
proxy:
  http_proxy:
  https_proxy:
  no_proxy:
  components:
    - core
    - jobservice
    - trivy

2、安装启动

mkdir /opt/harbor/data
./install.sh

3、检查并登陆控制台访问

docker-compose ps
      Name                     Command                       State                          Ports
-----------------------------------------------------------------------------------------------------------------
harbor-core         /harbor/entrypoint.sh            Up (health: starting)
harbor-db           /docker-entrypoint.sh 96 13      Up (health: starting)
harbor-jobservice   /harbor/entrypoint.sh            Up (health: starting)
harbor-log          /bin/sh -c /usr/local/bin/ ...   Up (health: starting)   127.0.0.1:1514->10514/tcp
harbor-portal       nginx -g daemon off;             Up (health: starting)
nginx               nginx -g daemon off;             Up (health: starting)   0.0.0.0:80->8080/tcp,:::80->8080/tcp
redis               redis-server /etc/redis.conf     Up (health: starting)
registry            /home/harbor/entrypoint.sh       Up (health: starting)
registryctl         /home/harbor/start.sh            Up (health: starting)

5、设置开机自启动

vim harbor-enable.sh
#!/bin/bash
cd /opt/harbor
docker-compose start
# 赋权
chmod +x harbor-enable.sh
# 追加自启动脚本
echo "/bin/bash /opt/harbor/harbor-enable.sh" >> /etc/rc.local

3、基本使用

# 关闭harbor
docker-compose down -v
# 启动harbor
docker-compose up -d

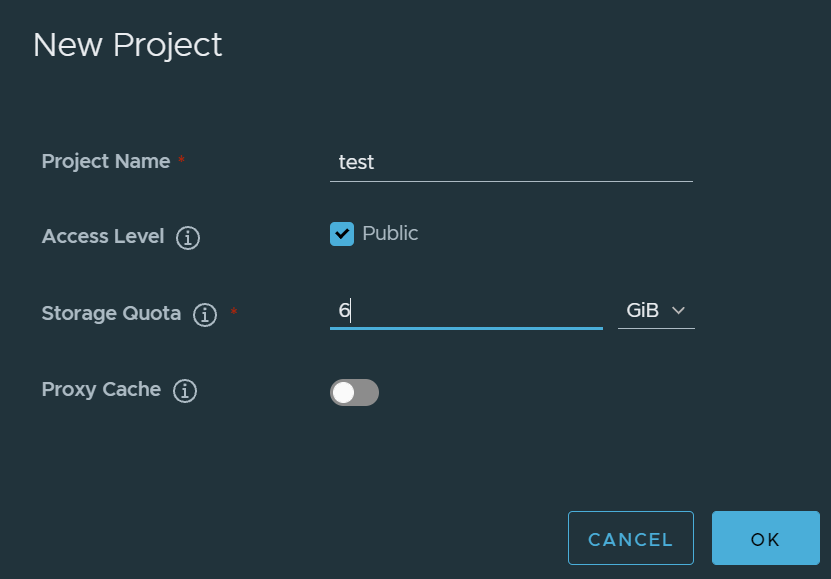

1、登陆控制台并新建项目

admin/Harbor12345

Harbor高可用集群搭建 - 图1

2、配置daemon.json并上传镜像

1、登陆仓库并上传镜像

docker login -u admin -p Harbor12345 http://127.0.0.1
WARNING! Using --password via the CLI is insecure. Use --password-stdin.
WARNING! Your password will be stored unencrypted in /root/.docker/config.json.
Configure a credential helper to remove this warning. See
https://docs.docker.com/engine/reference/commandline/login/#credentials-store
Login Succeeded

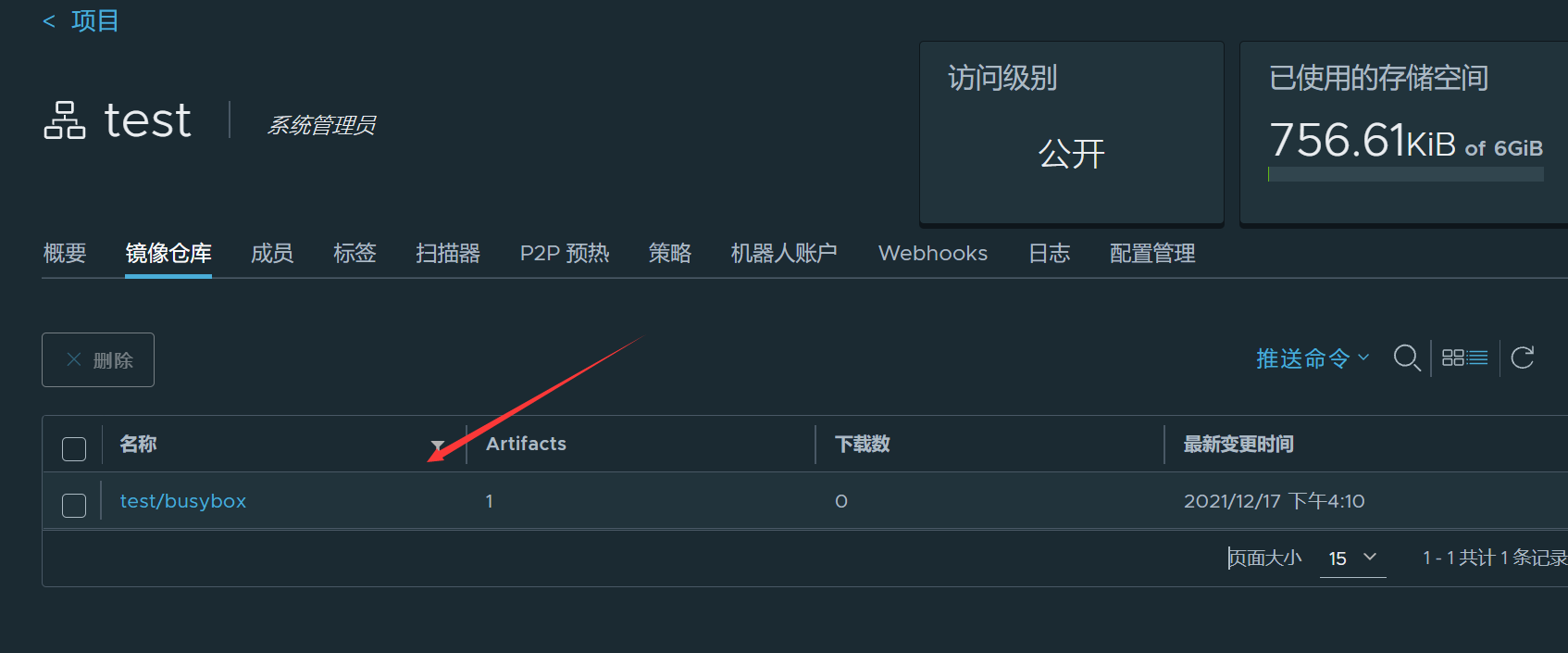

2、上传镜像

docker pull busybox
docker tag busybox:latest 127.0.0.1/test/busybox:latest
# 推送镜像
docker push 127.0.0.1/test/busybox:latest

Harbor高可用集群搭建 - 图2

4、高可用实现

Harbor支持基于策略的Docker镜像复制功能，这类似于MySQL的主从同步，其可以实现不同的数据中
心、不同的运行环境之间同步镜像，并提供友好的管理界面，大大简化了实际运维中的镜像管理工作，
已经有用很多互联网公司使用harbor搭建内网docker仓库的案例，并且还有实现了双向复制功能

1、第二台主机上搭建Harbor

参照上述步骤，在第二台主机上搭建Harbor

scp -r /opt/harbor/ 192.168.6.32:/opt/
scp /usr/local/bin/docker-compose 192.168.6.32:/usr/local/bin/

修改harbor.yml中的IP
删除/opt/harbor/data中的内容：rm -rf /opt/harbor/data/*

2、第二台harbor上新建项目

参考第一台harbor服务器的项目名称，在第二台harbor服务器上新建与之同名的项目
Harbor高可用集群搭建 - 图3

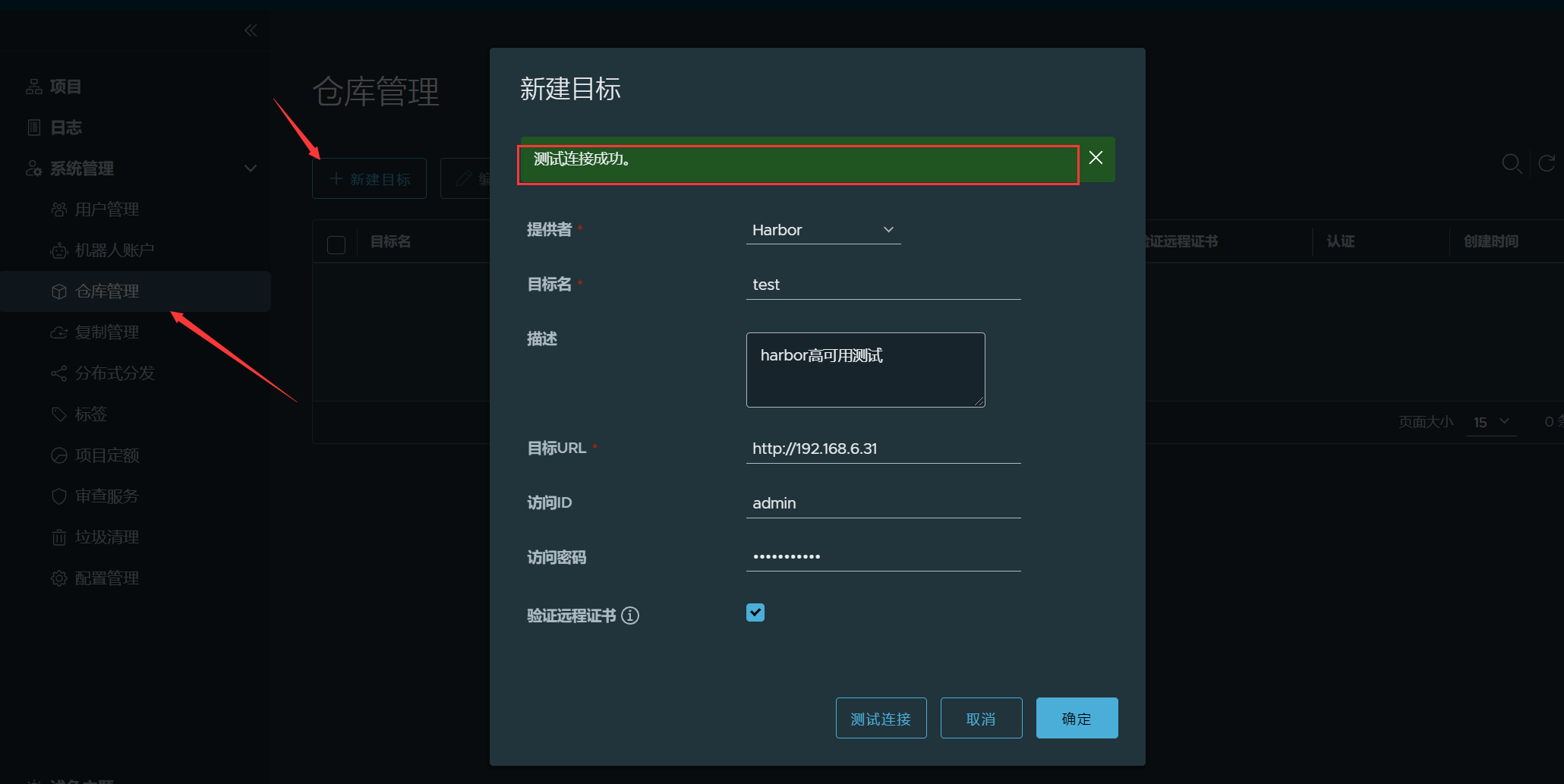

## 3、第二台harbor上仓库管理中新建目标参考第一台主机信息,新建复制（同步）目标信息,将第一台主机设为复制的目标

输入第一台harbor服务器上的主机和用户信息

Harbor高可用集群搭建 - 图4

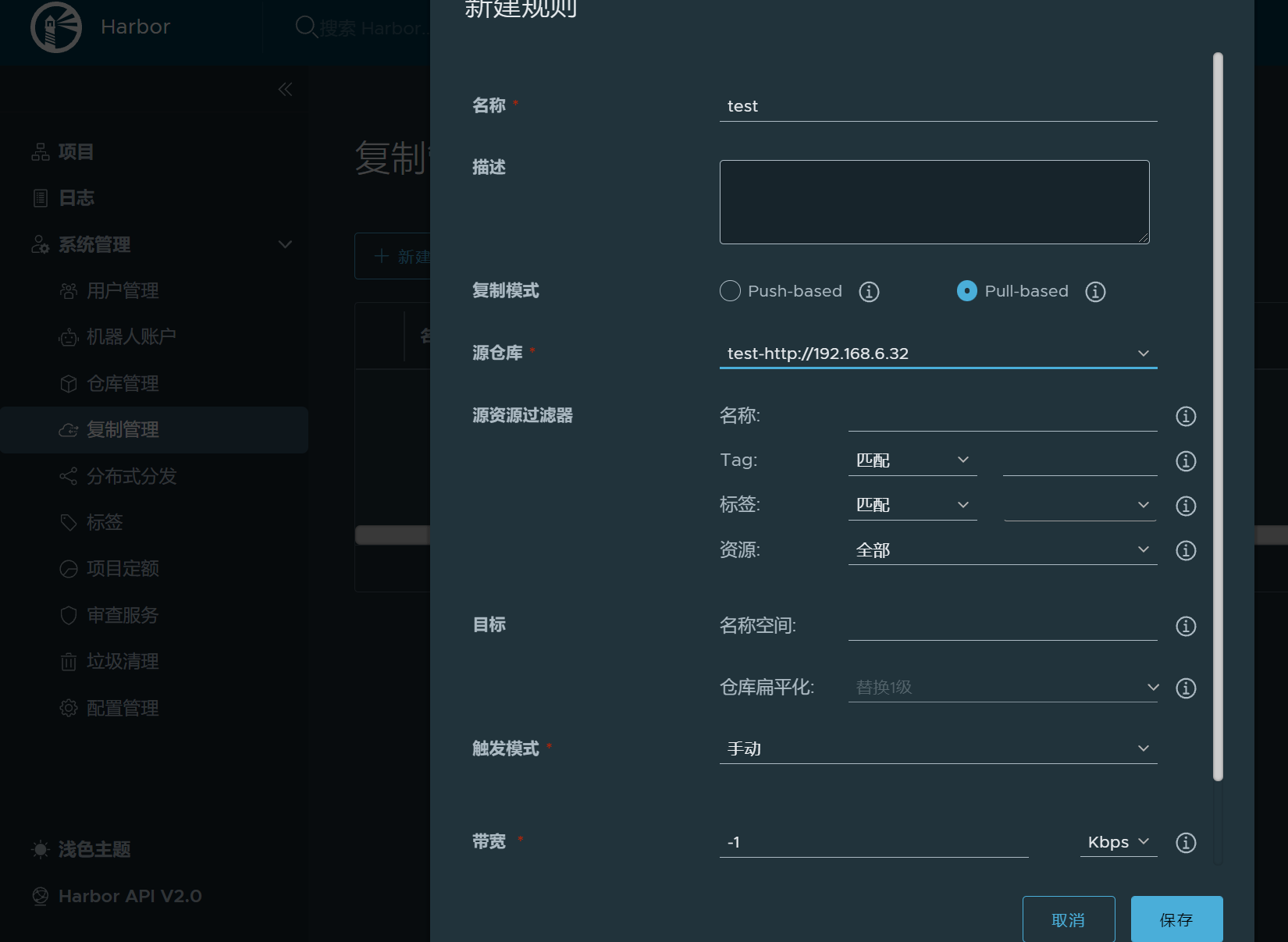

4、第二台harbor上新建复制规则实现到第一台harbor的单向复制

在第二台harbor上建立复制的目标主机,即第一台harbor主机,将第二台harbor上面的镜像复制到第一台harbor上

Harbor高可用集群搭建 - 图5

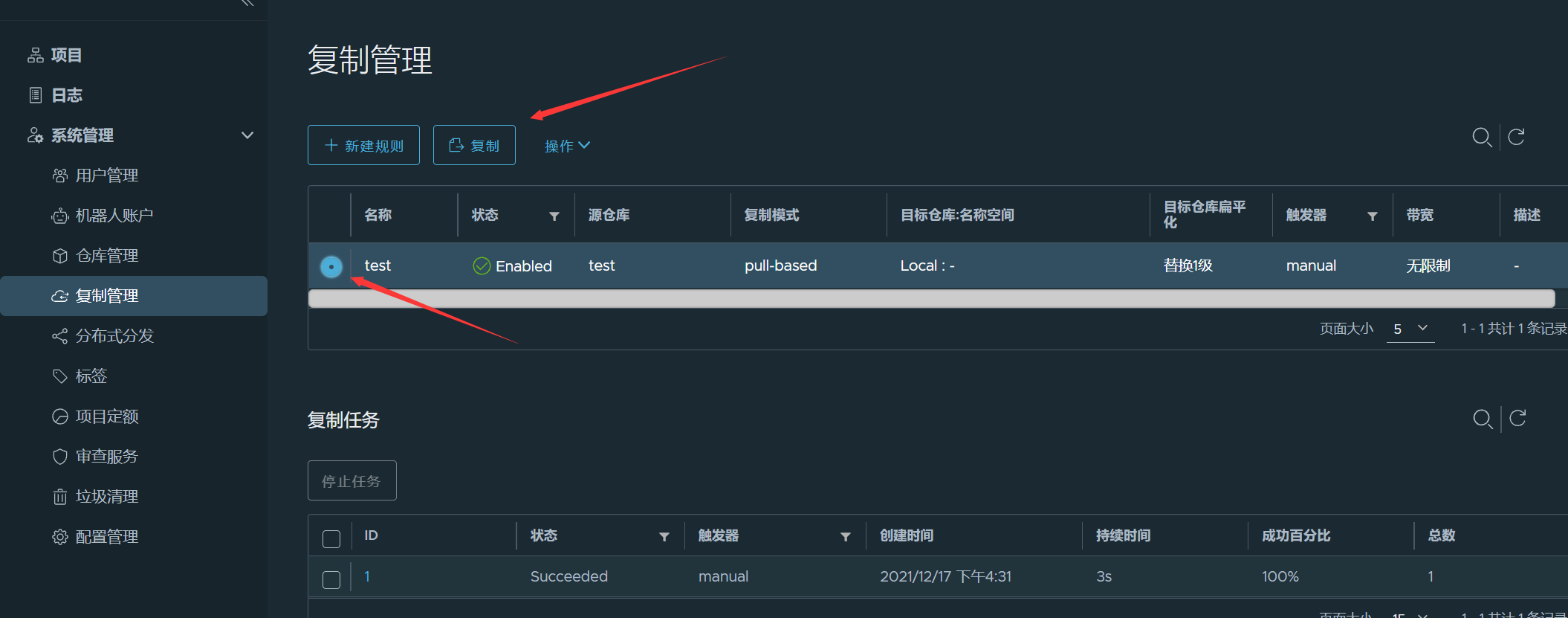

1、复制

Harbor高可用集群搭建 - 图6

Harbor高可用集群搭建 - 图7

5、在第一台harbor主机上重复上面操作

以上操作，只是实现了从第二台harbor主机192.168.6.32到第一台harbor主机192.168.6.31的单向同步在第一台harbor上再执行下面操作，才实现双向同步

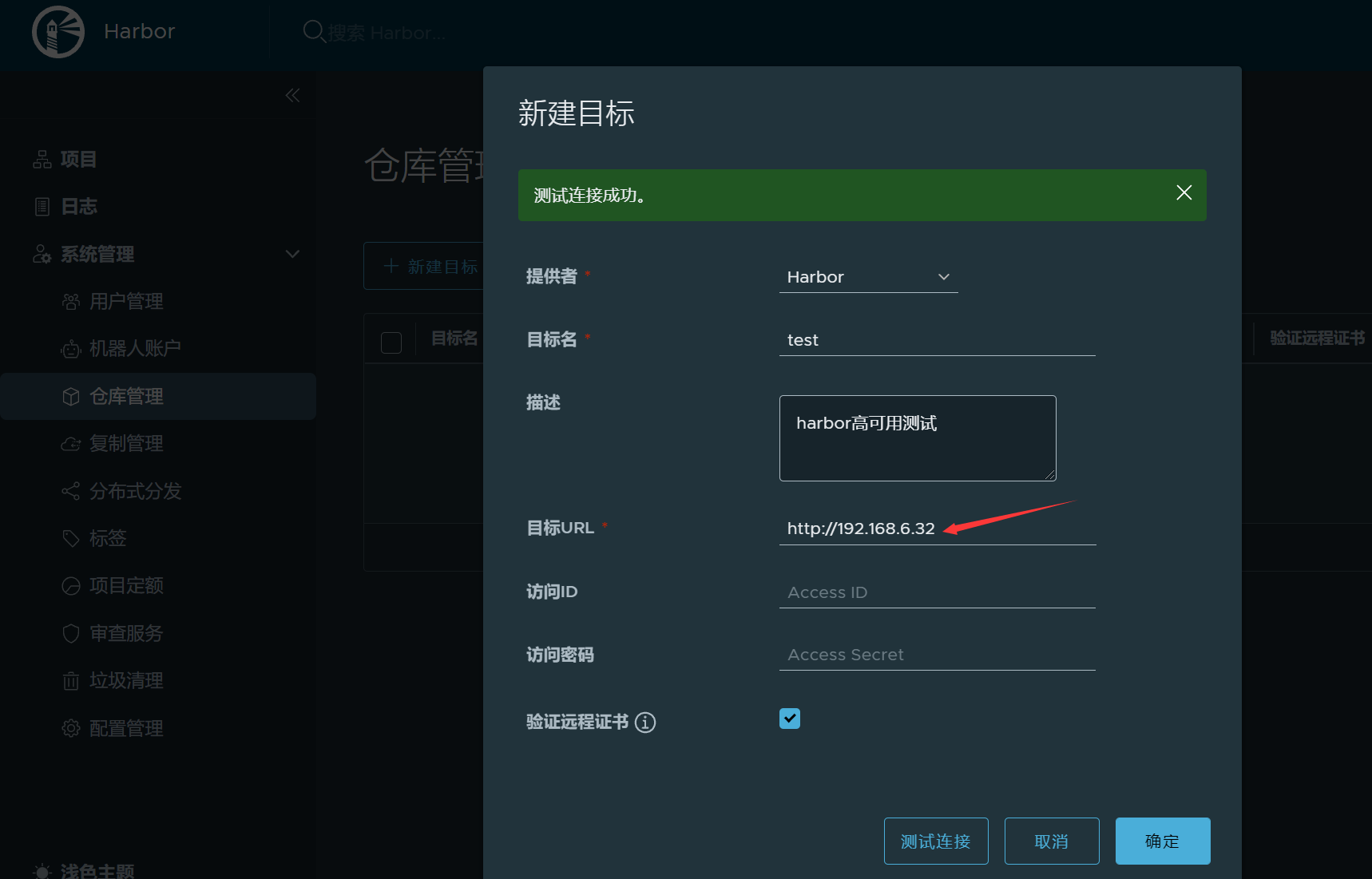

1、配置仓库管理（同上）

Harbor高可用集群搭建 - 图8

2、配置复制管理（同上）

Harbor高可用集群搭建 - 图9

5、配置HTTPS证书

1、配置证书

https://goharbor.io/docs/2.0.0/install-config/configure-https/

1、生成证书颁发机构证书

1、生成 CA 证书私钥。

mkdir /opt/harbor/cert
cd /opt/harbor/cert
openssl genrsa -out ca.key 4096

2、生成 CA 证书。

调整-subj选项中的值以反映您的组织。如果使用 FQDN 连接 Harbor 主机，则必须将其指定为公用名 ( CN) 属性。

openssl req -x509 -new -nodes -sha512 -days 3650 \
 -subj "/C=GS/ST=LZ/L=LZ/O=geray/OU=geray/CN=harbor.geray.com" \
 -key ca.key \
 -out ca.crt

CN=commonName 通用名

OU=organizationUnit 组织部门名

O=organizationName 组织名

L=localityName 地址

S=stateName 州名

C=country 城市名

-validity 3650 3650为自己定义证书的有效期，单位为天

2、生成服务器证书

证书通常包含一个.crt文件和一个.key文件

1、生成私钥。

openssl genrsa -out harbor.geray.com.key 4096

2、生成证书签名请求 (CSR)。

调整-subj选项中的值以反映您的组织。如果使用 FQDN 连接 Harbor 主机，则必须将其指定为公用名 ( CN) 属性并在密钥和 CSR 文件名中使用它。

openssl req -sha512 -new \
    -subj "/C=GS/ST=LZ/L=LZ/O=geray/OU=geray/CN=harbor.geray.com" \
    -key harbor.geray.com.key \
    -out harbor.geray.com.csr

如果是ip访问，将 harbor.geray.com 改成 ip地址

3、生成 x509 v3 扩展文件。

无论您是使用 FQDN 还是 IP 地址连接到您的 Harbor 主机，您都必须创建此文件，以便为您的 Harbor 主机生成符合主题备用名称 (SAN) 和 x509 v3 的证书扩展要求。替换DNS条目以反映您的域。

cat > v3.ext <<-EOF
authorityKeyIdentifier=keyid,issuer
basicConstraints=CA:FALSE
keyUsage = digitalSignature, nonRepudiation, keyEncipherment, dataEncipherment
extendedKeyUsage = serverAuth
subjectAltName = @alt_names
[alt_names]
DNS.1=harbor.geray.com
DNS.2=harbor.geray
DNS.3=k8s-master-1
DNS.4=k8s-node-1
EOF

如果是ip访问

cat > v3.ext <<-EOF
authorityKeyIdentifier=keyid,issuer
basicConstraints=CA:FALSE
keyUsage = digitalSignature, nonRepudiation, keyEncipherment, dataEncipherment
extendedKeyUsage = serverAuth
subjectAltName = IP:192.168.6.31
EOF

4、使用该v3.ext文件为您的 Harbor 主机生成证书。

将geray.comCRS 和 CRT 文件名中的替换为 Harbor 主机名。

openssl x509 -req -sha512 -days 3650 \
    -extfile v3.ext \
    -CA ca.crt -CAkey ca.key -CAcreateserial \
    -in harbor.geray.com.csr \
    -out harbor.geray.com.crt

3、向 Harbor 和 Docker 提供证书

生成后ca.crt，yourdomain.com.crt和yourdomain.com.key文件，必须将它们提供给harbor和docker，和重新配置港使用它们。

1、将服务器证书和密钥复制到 Harbor 主机上的 certficates 文件夹中。

mkdir /opt/harbor/tls/
cp harbor.geray.com.crt /opt/harbor/tls/
cp harbor.geray.com.key /opt/harbor/tls/

2、转换yourdomain.com.crt为yourdomain.com.cert，供 Docker 使用。

openssl x509 -inform PEM -in harbor.geray.com.crt -out harbor.geray.com.cert

3、将服务器证书、密钥和 CA 文件复制到 Harbor 主机上的 Docker 证书文件夹中。您必须首先创建适当的文件夹。

mkdir /etc/docker/certs.d/harbor.geray.com -p
cp harbor.geray.com.cert /etc/docker/certs.d/harbor.geray.com
cp harbor.geray.com.key /etc/docker/certs.d/harbor.geray.com
cp ca.crt /etc/docker/certs.d/harbor.geray.com

如果您将默认nginx端口 443映射到其他端口，请创建文件夹/etc/docker/certs.d/yourdomain.com:port或/etc/docker/certs.d/harbor_IP:port。

4、重启 Docker 引擎。

systemctl restart docker

注意：3、4、5步骤不要做

5、证书的目录结构

tree /etc/docker/certs.d/
/etc/docker/certs.d/
└── harbor.geray.com
    ├── ca.crt
    ├── harbor.geray.com.cert
    └── harbor.geray.com.key

4、部署或重新配置Harbor

1、配置harbor.yml

https:
  port: 443
  certificate: /opt/harbor/tls/harbor.od.com.crt
  private_key: /opt/harbor/tls/harbor.od.com.key
external_url: https://harbor.od.com # 启用代理后将不再使用主机名
# 取消一下注释，harbor组件之间将使用TLS通信
internal_tls:
  # set enabled to true means internal tls is enabled
  enabled: true
  # put your cert and key files on dir
  dir: /opt/harbor/tls

2、运行prepare脚本以启用HTTPS

./prepare

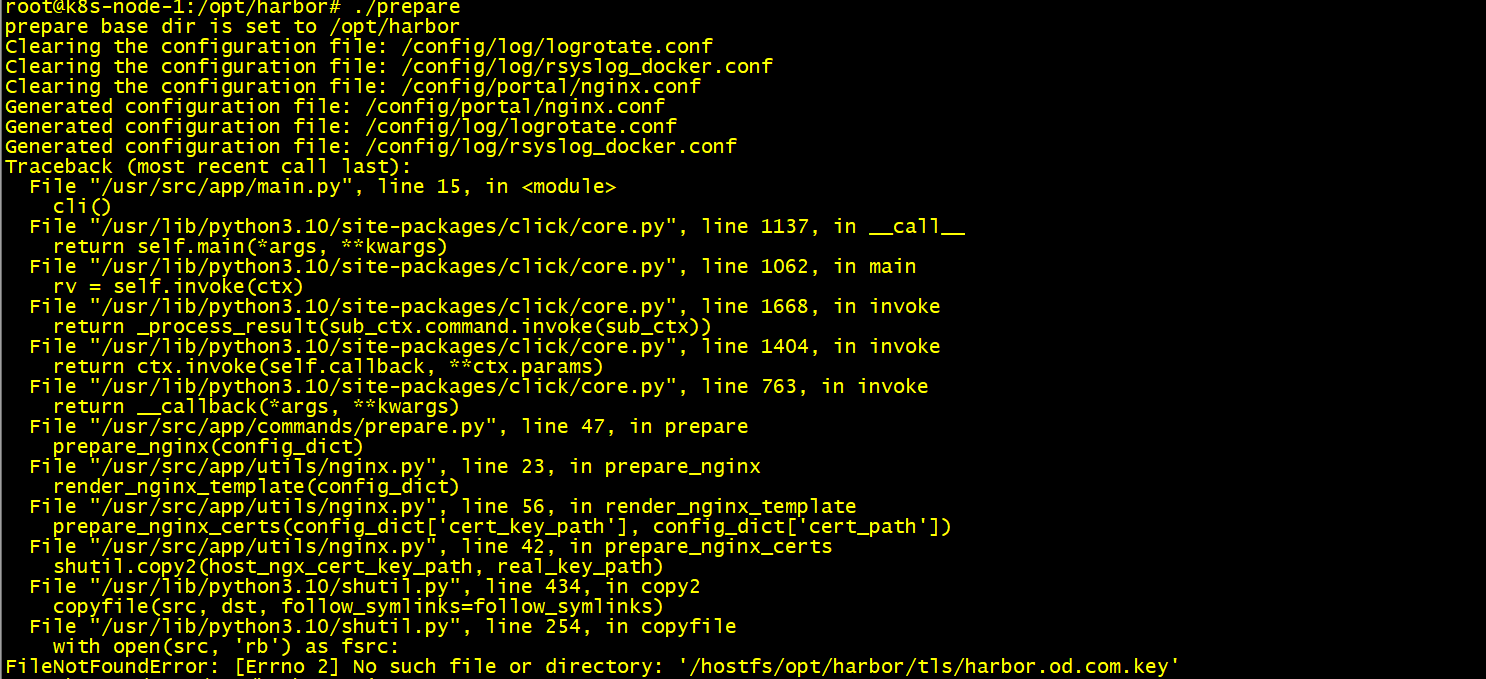

错误排查

Harbor高可用集群搭建 - 图10

3、如果Harbor正在运行，请停止并删除现有实例

您的图像数据保留在文件系统中，因此不会丢失任何数据

docker-compose down -v

4、重启

docker-compose up -d
