第九章 配置docker静态IP地址-配置docker私有仓库

本节所讲内容：

实验环境： 一个还原到之前安装了docker的虚拟机快照：

9.1 创建docker静态化IP

9.1.1 Docker的4种网络模式

1. Docker有以下4种网络模式：

host模式，使用—net=host指定。

container模式，使用—net=container:NAME_or_ID指定。

none模式，使用—net=none指定。

默认选择bridge的情况下，容器启动后会通过DHCP获取一个地址，这可能不是我们想要的，在centos7系统上， docker环境下可以使用pipework脚本对容器分配固定IP（这个IP可以是和物理机同网段IP）。

注： docker 默认是bridge（—net=bridge）模式，相当于VMware中NAT模式。

docker环境下可以使用pipework脚本对容器分配固定IP，相当于VMware中桥接模式。

注：Pipework有个缺陷，容器重启后IP设置会自动消失，需要重新设置。

9.1.2 配置桥接网络：

桥接本地物理网络的目的,是为了局域网内用户方便访问docker实例中服务,不要需要各种端口映射即可访问服务。 但是这样做,又违背了docker容器的安全隔离的原则,工作中辩证的选择.

创建桥设备br0：

[root@xuegod63 ~]# cd /etc/sysconfig/network-scripts/

[root@xuegod63 network-scripts]# cp ifcfg-ens33 /opt/ #备份一下eth0

[root@xuegod63 network-scripts]# vim ifcfg-ens33#编辑配置文件为以下内容

TYPE=”Ethernet”

BOOTPROTO=”none”

DEFROUTE=”yes”

IPV4_FAILURE_FATAL=”no”

IPV6INIT=”yes”

IPV6_AUTOCONF=”yes”

IPV6_DEFROUTE=”yes”

IPV6_FAILURE_FATAL=”no”

NAME=”ens33”

UUID=”7a556ff6-f865-4549-b08f-9e526c9bb638”

DEVICE=”ens33”

ONBOOT=”yes”

IPV6_PEERDNS=”yes”

IPV6_PEERROUTES=”yes”

IPV6_PRIVACY=”no”

[root@xuegod63 network-scripts]# vim ifcfg-br0 #创建ifcfg-br0 文件，并写入以下内容

NM_CONTROLLED=”yes”

IPADDR=192.168.1.63

NETMASK=255.255.255.0

注：TYPE=”Bridge”　　

[root@xuegod63 network-scripts]# service network restart

Restarting network (via systemctl): [ 确定 ]

测试br0：

root@xuegod63 network-scripts]# ifconfig

[root@xuegod63 network-scripts]# ping g.cn

PING g.cn (203.208.37.20) 56(84) bytes of data.

64 bytes from 203.208.37.20: icmp_seq=1 ttl=57 time=12.3 ms

9.1.3 使用pipework配置静态IP

方法1：直接下载pipework zip包

https://github.com/jpetazzo/pipework

把pipework-master.zip上传到Linux中

扩展：

方法2：使用git获得：

git下载链接：https://github.com/jpetazzo/pipework.git

[root@xuegod63 opt]# git clone https://github.com/jpetazzo/pipework.git

咱们使用方法1：

将 pipework-master.zip上传xuegod63上：

[root@xuegod63 ~]# unzip pipework-master.zip # 不需要编译，因为pipework 是一个shell脚本

查看：

[root@xuegod63 ~]# vim ./pipework-master/pipework

[root@xuegod63 ~]# cp /root/pipework-master/pipework /usr/local/bin/ #方便后期使用pipework命令

到此 pipework已经安装成功。

启动docker：

[root@xuegod63 ~]# systemctl start docker

把centos-lastest-docker-image.tar 镜像上传Linux上，并导入docker平台

[root@xuegod63 ~]# docker load -i centos-lastest-docker-image.tar

注：我的系统快照中已经有镜像，所以不需要再导入

9.1.4 使用静态IP启动一个docker实例

例：以none模式，使用—net=none 启动一个容器，并且开启docker特权模式。

[root@xuegod63 ~]# docker run -itd —net=none —privileged=true centos bash

e4698f625a56661edd2678269215ba42d4fa41c2da881768a741a72b4a3d0c60

扩展：

—privileged=true #允许开启特权功能

在docker 0.6版以后，privileged被引入docker。使用该参数，container内的root拥有真正的root权限。否则，container内的root只是外部物理机的一个普通用户权限。

使用privileged启动的容器，可以看到很多host上的设备，并且可以执行mount。甚至允许你在docker容器中启动docker容器。不启用privileged，容器中root用户不能执行mount。

扩展： 测试privileged 特权功能 可以：1

1. 未设置privileged启动的容器：

[root@localhost ~]# docker run -it centos:latest bash

[root@65acccbba42f /]# ls /dev #可以看到的设备文件比较少

console fd full fuse kcore null ptmx pts random shm stderr stdin stdout tty urandom zero

[root@00931099722f /]# mount -o bind /etc /opt/ #不可以挂载成功， mount命令执行失败

mount: permission denied

1. 使用privileged启动的容器

[root@xuegod63 ~]# docker run -it —privileged centos:latest bash

[root@4a51d0fde3ce /]# ls /dev/ #可以看到很多设备文件

[root@4a51d0fde3ce /]# mount -o bind /etc /opt/ #可以挂载成功

[root@4a51d0fde3ce /]# mount /dev/sda1 /opt/ #可以挂载物理机上的sda1分区

[root@4a51d0fde3ce /]# ls /opt/

[root@4a51d0fde3ce /]# init 0 #不能使用init 0关机不行，还是使用exit退出docker

Couldn’t find an alternative telinit implementation to spawn.

[root@4a51d0fde3ce /]# exit

对开特权模式的docker实例有了解：1 没有：2

扩展结束，接着给容器配置表态IP地址

[root@xuegod63 ~]# docker ps

CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES

pipework语法：pipework 网桥名 容器实例ID 分配给容器的IP/掩码@网关

[root@xuegod63 ~]# pipework br0 e4698f625a56 192.168.1.71/24@192.168.1.1

注：容器的DNS地址，会直接使用物理机的dns

测试IP：

[root@xuegod63 ~]# ping 192.168.1.71 #可以看到docker实例的IP已经可以使用

PING 192.168.1.71 (192.168.1.71) 56(84) bytes of data.

64 bytes from 192.168.1.71: icmp_seq=1 ttl=64 time=0.639 ms

[root@xuegod63 ~]# docker inspect 容器实例ID #查看容器的详细情况

进入容器,测试网络：

[root@xuegod63 ~]# docker exec -it e4698f625a56 /bin/bash #进入容器

[root@6e38ee3f9672 /]# cat /etc/resolv.conf

Generated by NetworkManager

search xuegod63.cn

nameserver 114.114.114.114

[root@e4698f625a56 /]# yum install -y net-tools #安装ifconfig命令

[root@e4698f625a56 /]# ifconfig

eth1: flags=4163 mtu 1500

    inet<font style="color:#FF0000;"> 192.168.1.71</font>  netmask 255.255.255.0  broadcast 192.168.1.255

[root@e4698f625a56 /]# route -n

Kernel IP routing table

Destination Gateway Genmask Flags Metric Ref Use Iface

0.0.0.0 192.168.1.1 0.0.0.0 UG 0 0 0 eth1

192.168.1.0 0.0.0.0 255.255.255.0 U 0 0 0 eth1

到此，docker实例配置静态IP成功。

实战1： 使用静态IP启动的docker实例运行，一个web服务器

[root@1e1db6c6c17c ~]# yum install httpd -y #安装

[root@1e1db6c6c17c ~]# systemctl start httpd #这个方式，无法启动

Failed to get D-Bus connection: Operation not permitted

[root@1e1db6c6c17c ~]# /usr/sbin/httpd -DFOREGROUND & #直接运行 httpd命令

AH00558: httpd: Could not reliably determine the server’s fully qualified domain name, using fe80::a0be:f1ff:feeb:484. Set the ‘ServerName’ directive globally to suppress this message

[root@1e1db6c6c17c ~]# netstat -antup | grep 80 #发现80已经监听

[root@1e1db6c6c17c ~]# cd /var/www/html/ #

[root@1e1db6c6c17c ~]# echo aaaaa > index.html

查看

扩展：非正常方法关闭docker 实例

[root@xuegod63 ~]# docker inspect 2d41d959ae01 | grep Pid #查看docker的pid

        "Pid": 5306,

[root@xuegod63 ~]# kill -9 5306 #找到docker的pid，直接kill掉，也可以关闭docker。注：从而大家可以看出docker的实例就是一个进程。所以运行docker实例时，就像运行本地的一个程序，所以docker效率高。

步骤总结：

1、创建一个br0桥接设备

2、下载pipework 包并安装

3、安装并运行docker

4、导入centos docker 镜像

5、启动一个docker实例 注意加参数： —net=none —privileged=true

6、使用pipework 给docker实例配置IP

9.2 创建docker私有化仓库

9.2.1 私有仓库介绍

有时候使用Docker Hub这样的公共仓库可能不方便（有时候无法访问），用户可以创建一个本地仓库供私人使用，这里使用官方提供的工具docker-registry来配置私有库

1、使用官方提供的工具来配置

docker-registry 是官方提供的工具，可以用于构建私有的镜像仓库。

私有仓库好处：

1、节约带宽

2、可以自己定制系统

有了docker以后，所有软件不再以office.exe 或lrzsz.rpm形式发布，而以docker镜像发布。你只需要下载docker镜像并运行一个docker实例。有了docker以后，再也不用为安装linux服务而发愁！

实验环境：

docker私有仓库地址：192.168.1.63

docker服务器地址 ： 192.168.1.64 ,xuegod64会使用xuegod63上docker私有仓库来pull/push镜像

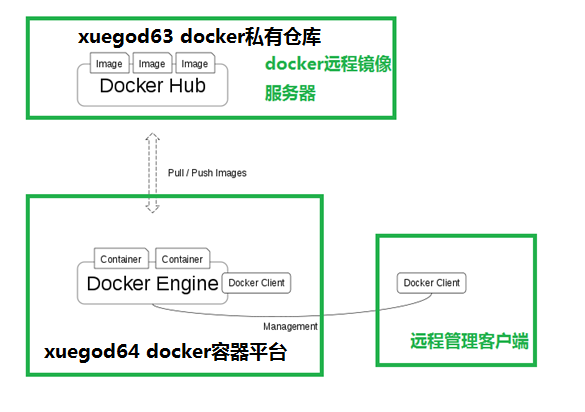

实验拓扑图：

9.2.2 配置xuegod63为docker私有仓库

1. 关闭防火墙

[root@xuegod63 ~]# systemctl stop firewalld && systemctl disable firewalld

[root@xuegod63 ~]# systemctl restart docker #要重启一下docker的

[root@xuegod63 ~]# iptables -L -n #查看规则时，发现即使关了firewalld，docker服务也会调用Netfilter内核模块，新增加防火墙转发规则。

Chain INPUT (policy ACCEPT)

target prot opt source destination

target prot opt source destination

DOCKER-ISOLATION all — 0.0.0.0/0 0.0.0.0/0

DOCKER all — 0.0.0.0/0 0.0.0.0/0

ACCEPT all — 0.0.0.0/0 0.0.0.0/0 ctstate RELATED,ESTABLISHED

ACCEPT all — 0.0.0.0/0 0.0.0.0/0

ACCEPT all — 0.0.0.0/0 0.0.0.0/0

1. 关闭selinux

[root@xuegod63 ~]# vim /etc/sysconfig/selinux

改：SELINUX = enforcing

为：SELINUX=disabled

[root@xuegod63 ~]#reboot

[root@xuegod63 ~]# getenforce

Disabled

9.2.3 配置xuegod63为docker私有仓库服务端

1.启动docker

[root@xuegod63 ~]# systemctl start docker

2.拉取registry 镜像。 registry镜像中包括搭建本地私有仓库的软件：

把registry.tar上传到Linux上

方法一：导入本地镜像：

[root@xuegod63 ~]# docker load -i registry.tar

方法二： 在线导入镜像，比较慢

[root@xuegod63 ~]# docker pull registry

Using default tag: latest

Trying to pull repository docker.io/library/registry …

latest: Pulling from docker.io/library/registry

。。。

acf34ba23c50: Waiting

使用registry镜像搭建一个私有仓库。 registry镜像中已经把搭建私有库程序安装好了，我只需要使用registry镜像运行一个docker实例就可以了。

默认情况下，Registry程序的存放镜像信息的目录是/var/lib/registry目录下，这样如果容器被删除，则存放于容器中的镜像也会丢失，所以我们一般情况下会指定本地物理机一个目录如/opt/registry挂载到容器的/var/lib/registry下。使用-v参数，指定本地持久的路径。

registry服务监听到端口号，默认是5000

docker run -d -p 5000:5000 -v /opt/registry:/var/lib/registry registry:latest

e4698f625a56661edd2678269215ba42d4fa41c2da881768a741a72b4a3d0c60

[root@xuegod63 ~]# ls /opt/registry # 这个目录会自动创建

[root@xuegod63 ~]# docker ps

CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES

e4698f625a56 registry “/entrypoint.sh /etc/“ 7 minutes ago Up 6 minutes 0.0.0.0:5000->5000/tcp suspicious_colden

[root@xuegod63 ~]# netstat -antup | grep 5000

tcp6 0 0 :::5000 :::* LISTEN 4032/docker-proxy

http://192.168.1.63:5000/v2/_catalog #发现，现在还是空的，后期上传了本地docker镜像到私有仓库中，就有数据了。

1. 在xuegod64上搭建docker服务并使用私有仓库

9.2.4 配置docker使用私有仓库

开启CENTOS7.4-64-64虚拟机：

1. 在线安装docker

安装docker环境依赖

[root@xuegod64 ~]# yum install -y yum-utils device-mapper-persistent-data lvm2

配置国内docker的yum源（阿里云）

[root@xuegod64 ~]# yum-config-manager —add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

安装docker-ce

[root@xuegod64 ~]# yum install docker-ce docker-ce-cli containerd.io -y

[root@xuegod64 ~]# systemctl start docker && systemctl enable docker

1. 修改docker配置文件，指定docker镜像加速结点为：私有仓库的地址

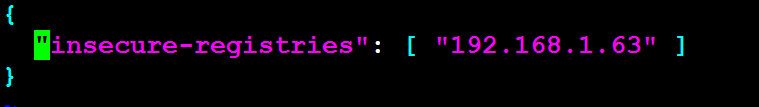

[root@xuegod64 ~]# vim /etc/docker/daemon.json #创建这个daemon.json文件，写入以下内容：

注：添加红色标记文字。 —insecure-registry不安全的注册。这里的不安全指的是走http协议，要想安全传输镜像，需要使用https协议。我们的私有仓库一般是局域中使用，所以直接使用http协议就可以了。

[root@xuegod64 ~]# systemctl restart docker #启动docker服务

9.2.5 实战-上传本地镜像到私有仓库

1. 从Docker HUB 上拉取一个测试镜像，名字： busybox

方法一：本地导入

上传busybox.tar镜像到Linux系统上，作为测试镜像。

[root@xuegod64 ~]# docker load -i busybox.tar

[root@xuegod64 ~]# docker images

REPOSITORY TAG IMAGE ID CREATED SIZE

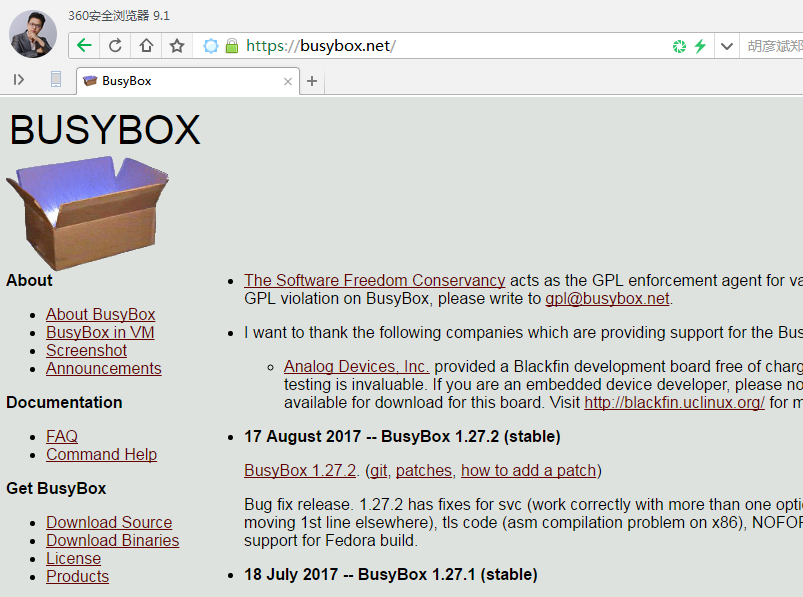

官网： www.busybox.net

实验拓扑图：

在xuegod64上，上传busybox镜像到xuegod63的docker私有仓库中。

1. 创建镜像链接或为基础镜像打个标签（复制一个镜像并起一个名字）

执行：

docker tag busybox:latest 192.168.1.63:5000/busybox:latest

注： 不写镜像标签，默认是：latest

[root@xuegod64 ~]# docker images

REPOSITORY TAG IMAGE ID CREATED SIZE

[root@xuegod63 ~]# rpm -ivh /mnt/Packages/tree-1.6.0-9.el7.x86_64.rpm

[root@xuegod63 ~]# tree /opt/registry/docker/registry/v2/repositories/

/opt/registry/docker/registry/v2/repositories/

└── busybox #可以看到上传的镜像

访问http://192.168.1.63:5000/v2/_catalog 可以查看私有仓库中的镜像列表，如下图：

9.2.6 实战-使用私有仓库中的镜像创建服务

删除镜像：

语法： docker rmi 镜像名：标签

[root@xuegod64 ~]# docker rmi 192.168.1.63:5000/busybox #删除镜像

[root@xuegod64 ~]# docker pull 192.168.1.63:5000/busybox #下载镜像

[root@xuegod64 ~]# docker images #查看导入的镜像

REPOSITORY TAG IMAGE ID CREATED SIZE

1、把registry镜像导入docker

2、基于registry镜像运行一个docker实例，registry默认监听5000端口

1、安装docker服务

2、修改docker 服务 镜像源，改成私有仓库地址： “insecure-registries”: [ “192.168.1.63:5000” ]

3、把要导入的镜像打个标签如： 192.168.1.63:5000/busybox:latest

4、上传打了标签的镜像到私有仓库： docker push 192.168.1.63:5000/busybox:latest

1、修改docker 服务 镜像源，改成私有仓库地址： “insecure-registries”: [ “192.168.1.63:5000” ]

2、下载刚才上传的镜像 ： docker pull 192.168.1.63:5000/busybox:latest

3、查看私有仓库中的镜像列表：http://192.168.1.63:5000/v2/_catalog

9.2.7 实战-使用 harbor 搭建Docker私有仓库

harbor介绍

Docker容器应用的开发和运行离不开可靠的镜像管理，虽然Docker官方也提供了公共的镜像仓库，但是从安全和效率等方面考虑，部署我们私有环境内的Registry也是非常必要的。Harbor是由VMware公司开源的企业级的Docker Registry管理项目，它包括权限管理(RBAC)、LDAP、日志审核、管理界面、自我注册、镜像复制和中文支持等功能。

官网地址：https://github.com/goharbor/harbor

harbor [‘hɑ:bə] 海湾

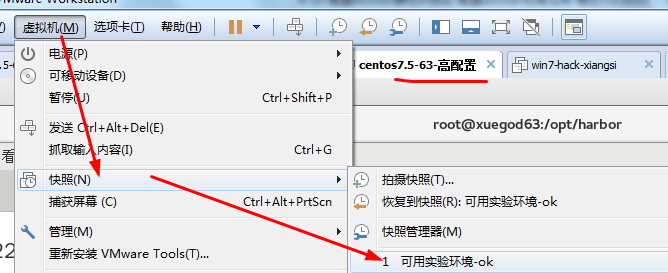

实验环境：使用高配版虚拟机

将原来的xuegod63机器关了， 开一个高配版虚拟机

注：安装harbor，系统根分区的可用空间需要大于6G，否则安装时会报空间不足。内存2G以上

1. 安装docker服务

关闭防火墙

[root@xuegod63 ~]# systemctl stop firewalld && systemctl disable firewalld

安装docker环境依赖

[root@xuegod63 ~]# yum install -y yum-utils device-mapper-persistent-data lvm2

配置国内docker的yum源（阿里云）

[root@xuegod63 ~]# yum-config-manager —add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

安装docker-ce

[root@xuegod63 ~]# yum install docker-ce docker-ce-cli containerd.io -y

[root@xuegod63 ~]# systemctl start docker && systemctl enable docker

安装docker-compose

在线安装：

[root@xuegod63 ~]# curl -L https://github.com/docker/compose/releases/download/1.26.2/docker-compose-`uname -s-uname -m` > /usr/local/bin/docker-compose

添加执行权限

[root@xuegod63 ~]# chmod +x /usr/local/bin/docker-compose

离线安装：

github地址：https://github.com/docker/compose/releases/

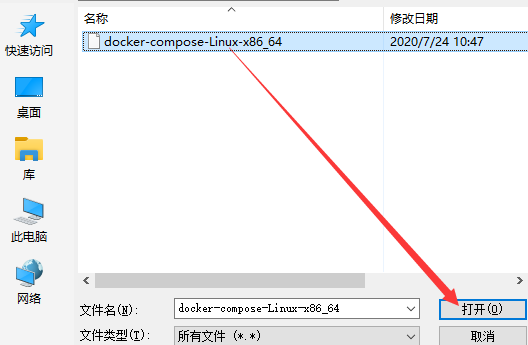

下载二进制文件上传至linux（课程资料已提供docker-compose二进制文件可直接上传）

[root@xuegod63 ~]# rz

[root@xuegod63 ~]# mv docker-compose-Linux-x86_64 /usr/local/bin/docker-compose

添加执行权限

[root@xuegod63 ~]# chmod +x /usr/local/bin/docker-compose

注： docker-compose项目是Docker官方的开源项目，负责实现对Docker容器集群的快速编排。Docker-Compose的工程配置文件默认为docker-compose.yml，Docker-Compose运行目录下的必要有一个docker-compose.yml。docker-compose可以管理多个docker实例。

1. 安装Harbor私有仓库

下载Harbor安装文件

wget http://harbor.orientsoft.cn/harbor-v1.5.0/harbor-offline-installer-v1.5.0.tgz

注：此文件有800M左右大小，建议大家提前下载好后，上传到linux系统上。

[root@xuegod63 ~]# tar zxvf harbor-offline-installer-v1.5.0.tgz -C /opt

配置Harbor

[root@xuegod63 ~]# vim /opt/harbor/harbor.cfg #查看配置文件中的基本信息

hostname设置访问地址，可以使用ip、域名，不可以设置为127.0.0.1或localhost

改： 7 hostname = reg.mydomain.com

为： 7 hostname = 192.168.1.63

启动Harbor后，管理员UI登录的密码，默认是Harbor12345，改为123456

改：68 harbor_admin_password = Harbor12345

为：68 harbor_admin_password = 123456

以下3处，默认就可以了

访问协议，默认是http，也可以设置https，如果设置https，则nginx ssl需要设置on

11 ui_url_protocol = http

27 secretkey_path = /data # 这是密钥存储路径，需要稍后手动创建这个目录

mysql数据库root用户默认密码root123，实际使用时修改下

133 db_password = root123

建存储数据的目录：

[root@xuegod63 ~]# mkdir /data

注：后期的私有库中的镜像存放路径是：/data/registry/

1. 部署启动 Harbor

[root@xuegod63 ~]# cd /opt/harbor

[root@xuegod63 harbor]# ./prepare #初始化安装环境

注：配置文件已准备好，请使用Docker Compose启动服务。

[root@xuegod63 harbor]# ls /data/ #这是密钥

secretkey

安装harbor

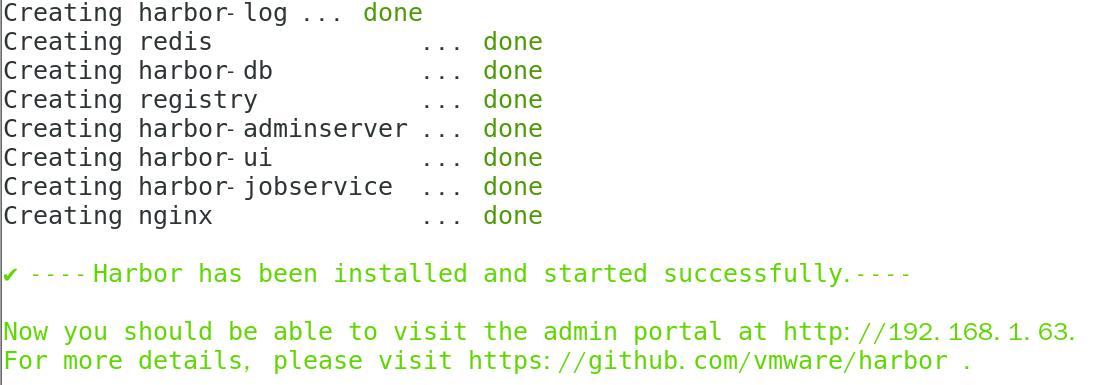

[root@xuegod63 harbor]# ./install.sh #执行./install.sh，Harbor服务就会根据当期目录下的/opt/harbor/docker-compose.yml 开始下载依赖的镜像，检测并按照顺序依次启动各个服务。最终弹出以下画面，说明安装成功了。

查看Harbor依赖的镜像及启动服务如下：

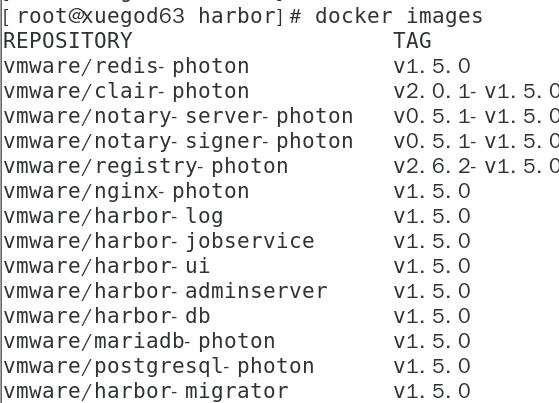

查看镜像：

1. 使用harbor管理镜像

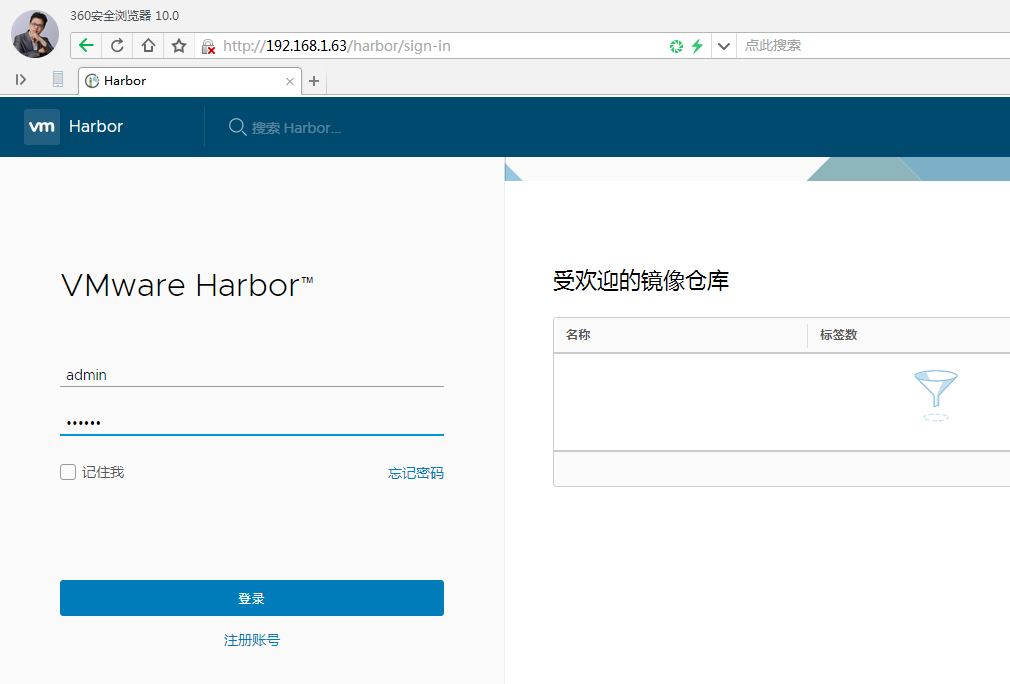

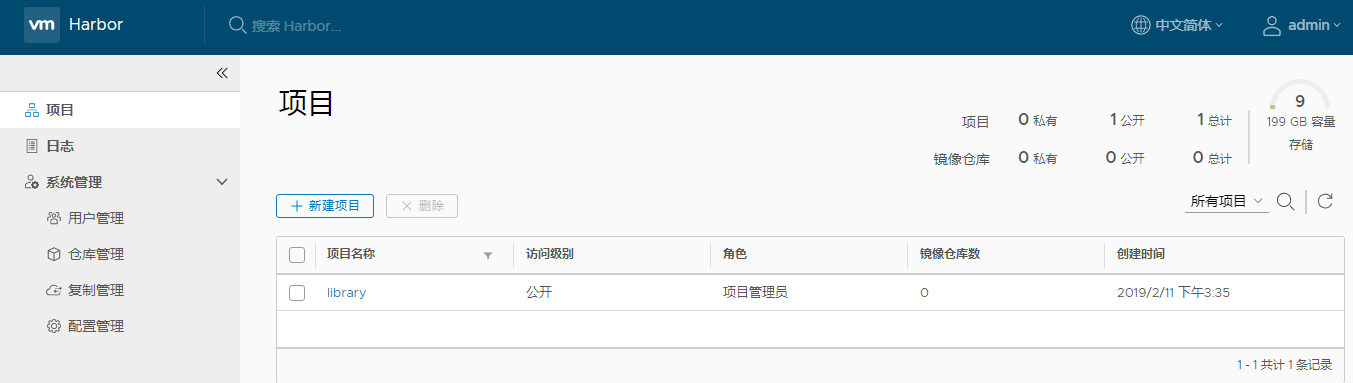

登录 http://192.168.1.63/harbor/sign-in 用户：admin 密码：123456

1. 新建一个创库项目

我们新建一个名称为xuegod-web的项目，设置公开。注意：当项目设为公开后，任何人都有此项目下镜像的读权限。命令行用户不需要“docker login”就可以拉取此项目下的镜像。

1. 修改本地docker服务使用http协议和私有仓库通信

在daemon.json中添加以下参数

[root@xuegod63 ~]# vim /etc/docker/daemon.json #创建此文件，并写入以下内容

如图：

注：出现这问题的原因是：Docker自从1.3.X之后docker registry交互默认使用的是HTTPS，但是搭建私有镜像默认使用的是HTTP服务，所以需要加上这一行。 不然docker没有办法往私有仓库中上传镜像。

重启docker服务：

[root@xuegod63 harbor]# systemctl daemon-reload && systemctl restart docker

1. 将harbor启动

之前重启docker服务时，把harhor服务也关了，所以需要再启动一下harbor。

你可以使用docker-compose来启动或关闭Harbor服务。但必须在与docker-compose.yml相同的目录中运行。 compose [kəmˈpəʊz] 组成

[root@xuegod63 ~]# cd /opt/harbor/

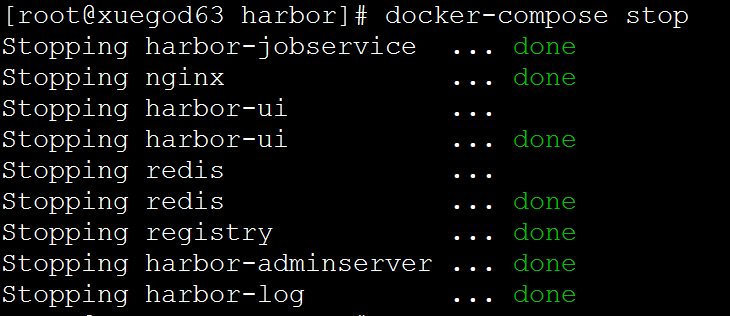

[root@xuegod63 harbor]# docker-compose stop # 停止harbor

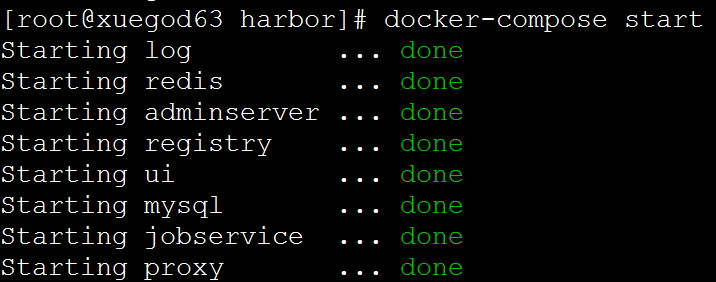

[root@xuegod63 harbor]# docker-compose start

登录私有仓库：

[root@xuegod63 harbor]# docker login 192.168.1.63

Username: admin

Password: 123456

WARNING! Your password will be stored unencrypted in /root/.docker/config.json.

Configure a credential helper to remove this warning. See

https://docs.docker.com/engine/reference/commandline/login/#credentials-store

Login Succeeded

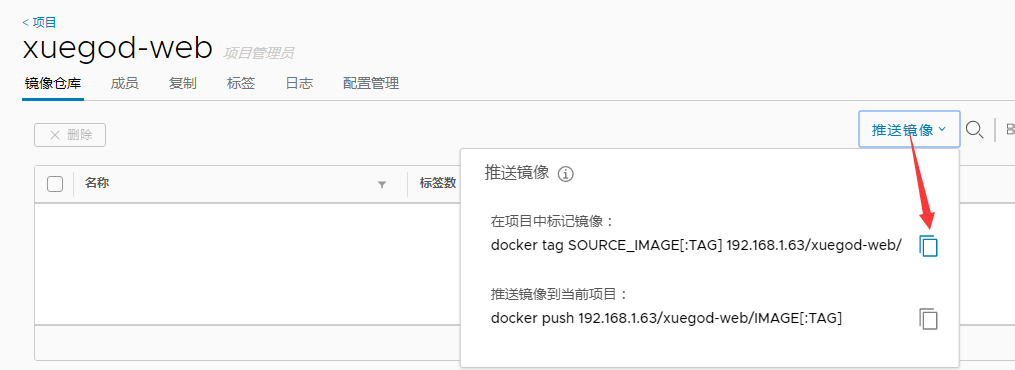

1. 上传镜像到私有仓库中：

   [root@xuegod63 harbor]# docker images #将本地的vmware/redis-photon 镜像，上传到私有仓库。默认已经有这个镜像，我就直接使用这个镜像，不上传了。

REPOSITORY TAG IMAGE ID CREATED SIZE

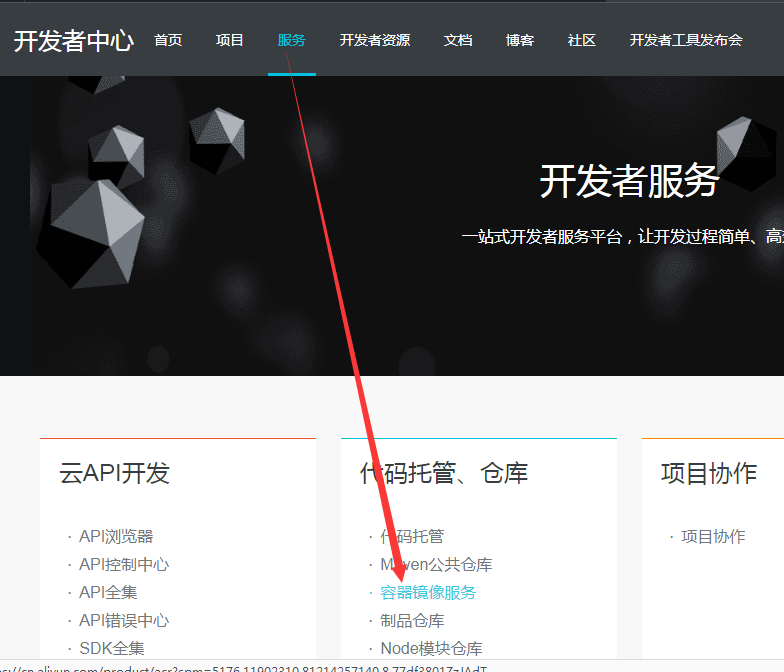

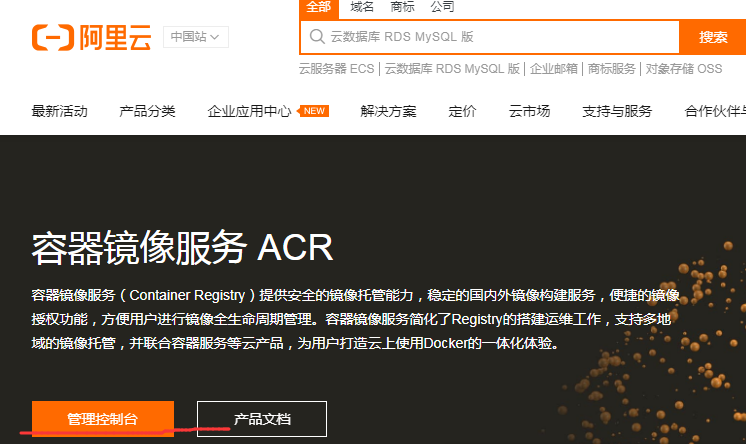

https://cr.console.aliyun.com/cn-hangzhou/repositories ，在此页面中点击“创建命名空间”： bbsxuegod1

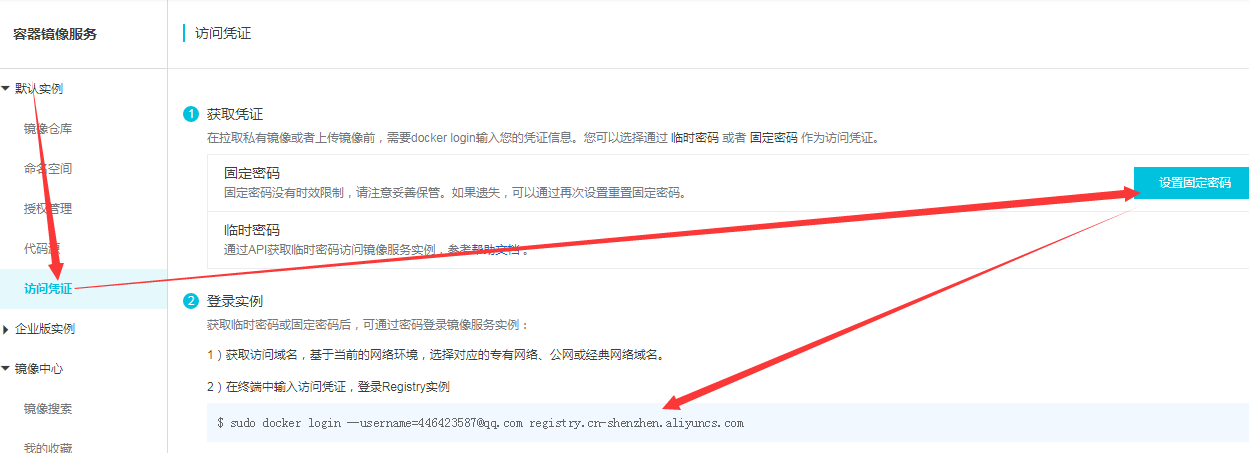

配置一个访问私有仓库的密码，用户名是你登录网站的用户名。

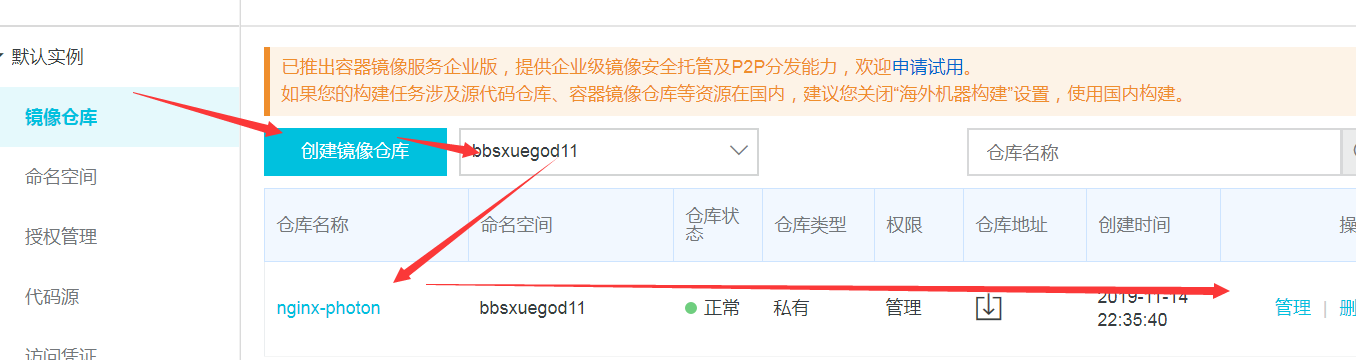

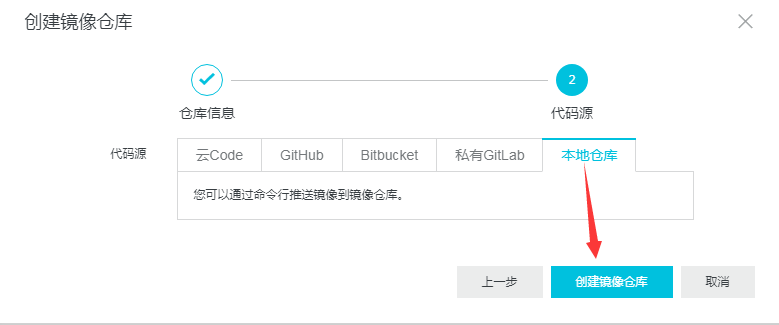

创建镜像链接或为基础镜像打个标签

下载一个镜像：

[root@xuegod63 ~]# docker rmi registry.cn-hangzhou.aliyuncs.com/bbsxuegod11/nginx-photon:v1 #删除镜像

[root@xuegod63 ~]# docker images #查看已经删除镜像

[root@xuegod63 ~]# docker pull registry.cn-hangzhou.aliyuncs.com/bbsxuegod11/nginx-photon:v1 #下载镜像

[root@xuegod63 ~]# docker images

总结：
