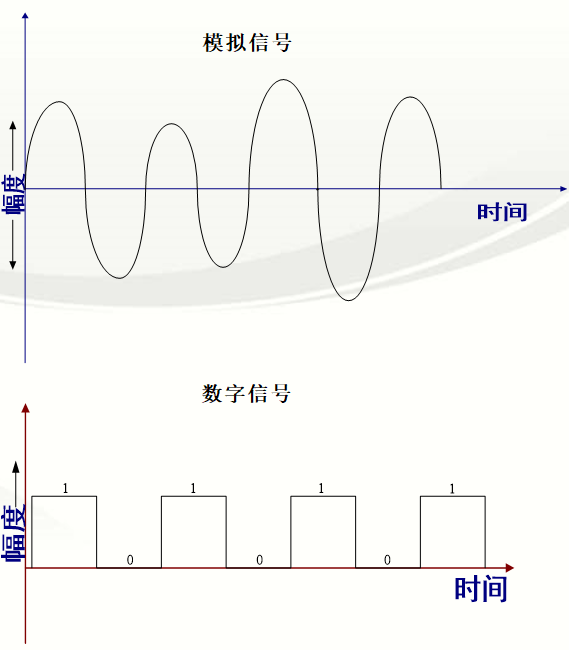

信号的分类

模拟信号
数字信号

信号在传输过程中产生的失真

噪声
衰减
串扰

数字信号优点

抗干扰能力强
传输距离远且保证质量

信号加强

模拟信号可以用放大器
数字信号可以用中继器

双绞线

双绞线标准

EIA/TIA-568——“商用建筑物电信布线标准”
Cat 5（五类）
主要用于100Base-T和10Base-T网络
Cat 5e（超五类）
衰减更小，串扰更少，性能优于5类线
Cat 6（六类）
传输频率为200MHz
Cat 7（七类）
传输频率为600MHz

双绞线分类

屏蔽双绞线：抗电磁干扰强
非屏蔽双绞线

双绞线的连接规范

EIA/TIA 568A和568B
T568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
T568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
实际生效的是1236

双绞线链接

标准线：两端都是568B

  1. 路由连交换<br />    交换连交换<br />    pc连交换

交叉线：一端是568A一端是568B

  1. pc连pc<br />    路由连路由<br />    路由连pc<br />    交换连交换

全反线：一般不需自己做

光纤

光脉冲在光纤中的传输是利用了光的全反射原理

光纤特点

传输带宽高
传输距离远
抗干扰能力强

光纤分类

单模光纤

  1. 速度高、距离远、成本高、端接难、纤芯窄、需要激光源、耗散小<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/26061737/1655274761496-3e912f31-6028-4551-b7e1-22dd5abb23c4.png#clientId=uc8483d0b-0f95-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=167&id=u0a768384&margin=%5Bobject%20Object%5D&name=image.png&originHeight=251&originWidth=1272&originalType=binary&ratio=1&rotation=0&showTitle=false&size=7771&status=done&style=none&taskId=u925c7a9b-1a0e-4c49-a73f-c3ac259e4e0&title=&width=848)

多模光纤

  1. 速度低、距离短、成本低、端接易、纤芯宽、需要激光源或发光二极管、耗散大<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/26061737/1655274756819-395ca408-8127-4ece-9a24-a052369ee548.png#clientId=uc8483d0b-0f95-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=183&id=ub21f5ace&margin=%5Bobject%20Object%5D&name=image.png&originHeight=274&originWidth=1266&originalType=binary&ratio=1&rotation=0&showTitle=false&size=13188&status=done&style=none&taskId=u18031328-0d91-4f50-94e5-7844c4980b4&title=&width=844)

以太网接口


光纤接口

FC 圆形带螺纹光纤接头
ST 卡接式圆形光纤接头
SC 方型光纤接头
LC 窄体方形光纤接头
MT-RJ 收发一体的方型光纤接头

信息插座

信息模块
信息插座面板
