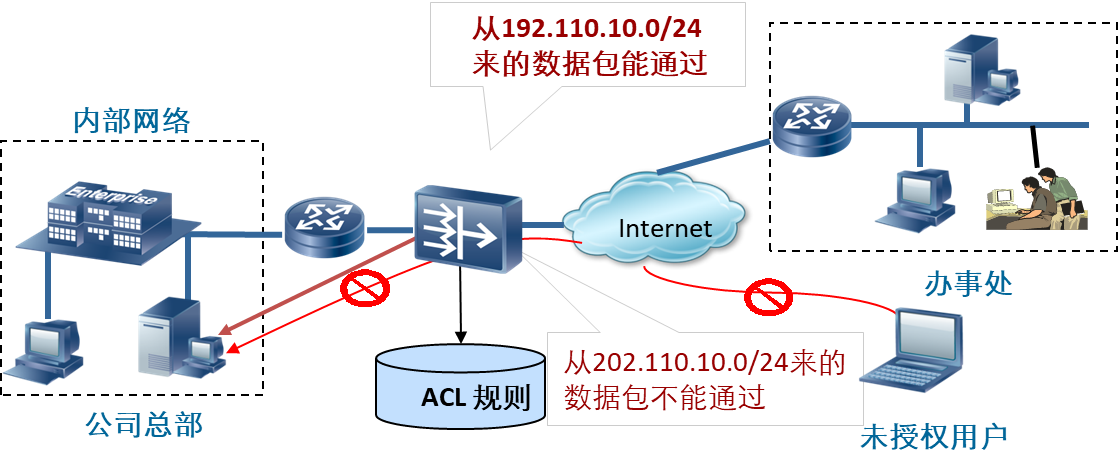

为什么使用ACL

ACL（Access Control List，访问控制列表）是定义好的一组规则的集合，通常用于
标识感兴趣网络流量
过滤经过路由器的数据包

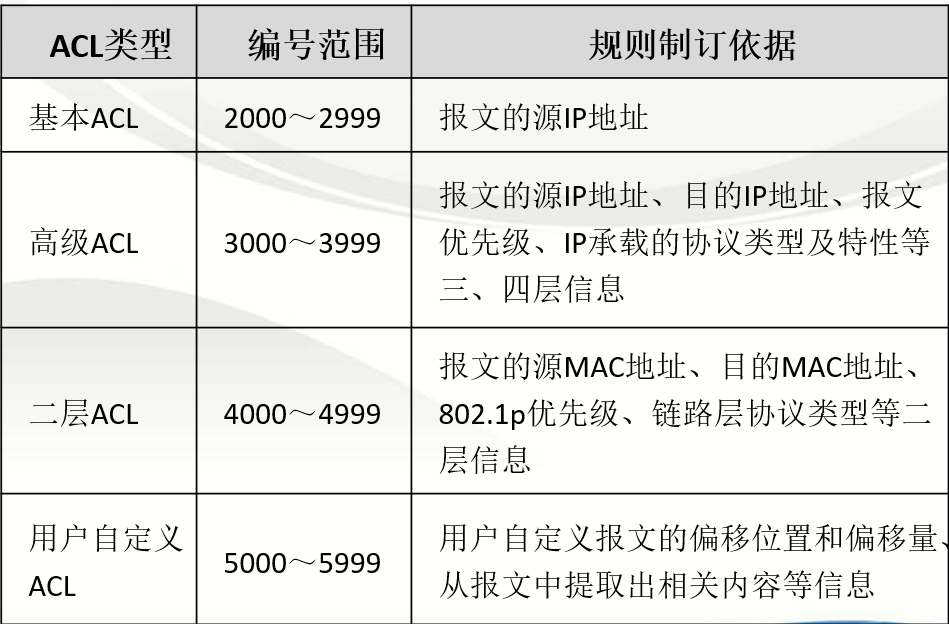

ACL的分类


ACL的匹配顺序

ACL是多条规则的集合，在将一个数据包和访问控制列表的规则进行匹配的时候，由规则的匹配顺序决定规则的优先级
华为设备支持两种匹配顺序：

用户配置顺序

配置顺序按照用户配置ACL规则的先后进行匹配，先配置的规则先匹配。此为默认配置，匹配即停止

深度优先

自动排序（auto）使用“深度优先”的原则进行匹配，“深度优先”根据ACL规则的精确度排序，如果匹配条件（如协议类型、源和目的IP地址范围等）限制越严格，规则就越先匹配

基本IPv4 ACL的“深度优先”顺序判断原则如下： 1、规则中是否带VPN实例，带VPN实例的规则优先 2、比较源IP地址范围，源IP地址范围小（即通配符掩码中“0” 位的数量多）的规则优先 3、先配置的规则优先

通配符掩码

是一个32比特位的数字字符串
0表示“检查相应的位，并且值要相同”
1表示“不检查（忽略）相应的位”
any代表任意
一个0代表验证完整的IP地址
没有匹配到的，不同模块处理方法不一样，只有转发模块转发

  1. --允许来自10.0.0.0/255.255.255.0的IP数据包通过
  2. rule 5 permit  source 10.0.0.0  0.0.0.255
  3. --拒绝来自10.1.0.0/255.255.0.0的IP数据包通过
  4. rule 5 deny  source 10.1.0.0  0.0.255.255
  5. --允许来自10.128.0.0/255.224.0.0的IP数据包通过
  6. rule 5  permit  source 10.128.0.0  0.31.255.255
  7. 注意：看起来像是掩码反过来，但不是掩码！

ACL配置

实际上就是告诉路由器允许或者拒绝某些数据包
ACL中的三大难点：
通配符（WildCard）
语句的顺序(sequence of statement)
方向(direction)

基本ACL配置示例

  1. [huawei]acl 2000  ————建立acl列表
  2. [huawei-acl-adv-2000]rule 5 permit source 192.168.1.1 0.0.0.0  ————此ip允许访问
  3. [huawei-acl-adv-2000]rule 10 deny source 192.168.1.0 0.0.0.255  ————此网段拒绝访问
  4. ACL规则序号，可以省略，默认5开头，步长5

ACL规则应用

  1. [huawei]interface GigabitEthernet0/0/1
  2. [huawei-GigabitEthernet0/0/1]traffic-filter in[out]bound acl 2000

ACL应用位置

基本acl应用时靠近目的
高级acl应用时靠近源

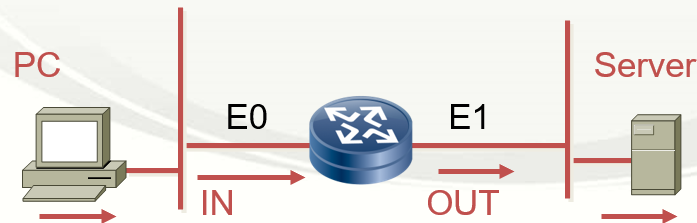

什么是IN，什么是OUT

数据包从PC到Server，是从E0口IN，而从E1口OUT。
IN和OUT是站在Router的角度来看的

高级ACL配置示例

  1. [huawei] acl number 3000
  2. [huawei-acl-adv-3000] rule permit ip source 192.168.1.1 0 destination 192.168.1.2 0

ACL命名

acl name <名字>

删除ACL配置

  1. [huawei-GigabitEthernet0/0/1]undo traffic-filter outbound acl 2000 ——删除接口应用
  2. [huawei-acl-adv-3000]undo rule <编号> ——删除acl中的某条规则

查看ACL

[huawei]display acl <编号/名字>
[huawei-acl-adv-3000]display this

ACL时间控制

ACL定义相对时间

以星期为参数来定义时间范围。
time-range to { days }
time-name：时间段名称，以英文字母开头的字符串
start-time to end-time：开始时间和结束时间。格式为[小时:分钟] to [小时:分钟]
days：有多种表达方式：
Mon、Tue、Wed、Thu、Fri、Sat、Sun中的一个或者几个的组合，也可以用数字表达，0表示星期日，1表示星期一，……6表示星期六
working-day：从星期一到星期五，五天
daily：包括一周七天
off-day：包括星期六和星期日，两天

ACL定义绝对时间

从某年某月某日的某一时间开始，到某年某月某日的某一时间结束
time-range time-name from time1 date1 [ to time2 date2 ]
time：格式为 [小时:分钟]。
date：格式为[YYYY/MM/DD],表示年/月/日
示例：
time-range tr1 08:00 to 12:00 working-day
应用示例：
在acl应用时，要先定义好时间规则

  1. [huawei] acl number 3000
  2. [huawei-acl-adv-3000] rule permit tcp source 192.168.1.1 0 destination any time-range tr1
