VLAN技术原理

广播风暴

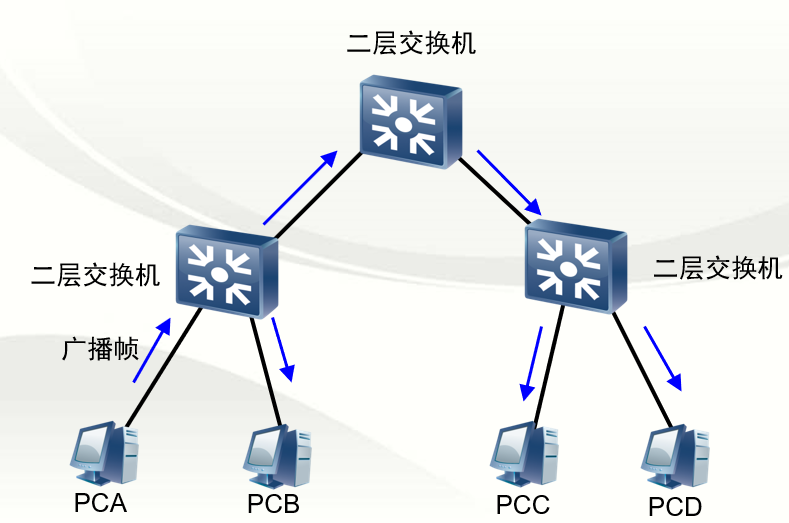

数据链路层会有广播风暴，会占用网络带宽，降低设备性能
解决方法：

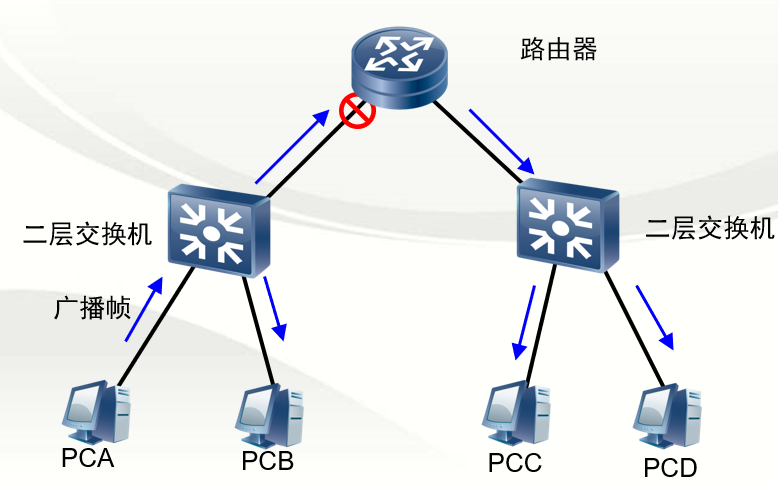

增加路由器（物理隔离广播）

路由器能够隔离广播，减小广播域范围

使用vlan技术（逻辑隔离广播）


VLAN（虚拟局域网）

将一个物理的局域网，划分为多个广播域的通信技术
默认两个vlan不能相互通信
通过标签管理实现VLAN

VLAN标签介绍


802.1Q以太网帧格式

目的地址
源地址
vlan标签
tpid：表示帧类型
pri：表示帧优先级
cfi：mac类型
vid：vlan id
上层协议类型
数据
帧校验序列

以太网帧有以下两种形式：

有标记帧（tagged frame）
无标记帧（untagged frame）

VLAN划分方式

根据端口划分：基于端口的VLAN
根据MAC划分：基于MAC的VLAN
根据IP进行划分：基于IP子网的VLAN
根据协议划分：基于协议的VLAN
根据几种划分依据组合进行划分：基于策略的VLAN

基于端口划分VLAN


基于MAC划分VLAN


基于IP网段划分VLAN


基于协议划分VLAN


基于策略划分VLAN


VLAN创建、删除

VLAN中有以下两种链路类型

接入链路（Access Link）：用于连接用户主机和交换机的链路。
干道链路（Trunk Link）：用于交换机间的互连或交换机与路由器之间的连接

VLAN接口类型

access端口
trunk端口
hybrid端口

PVID 端口默认vlan id trunk和hybrid需要单独配置PVID default 默认

access接口类型数据帧处理

收到不带标签报文处理：接收并打上本端口所属vlan标签
收到带标签报文处理：和自身vlan id对比，相同接收，不同丢弃
发送报文处理：去掉标签
只能属于1个vlan，通常用于计算机连接交换机

trunk接口类型数据帧处理

收到不带标签报文处理：接收并打上本端口所属vlan标签，对比vlan id是否在允许通过列表中，是转发，否丢弃
收到带标签报文处理：对比vlan id是否在允许通过列表中，是转发，否丢弃
允许多个vlan通过，一般用于设备之间相连

hybrid接口类型数据帧处理

收到标签处理方法和trunk一样
既可以连接计算机，又可以连接设备
默认接口类型

系统视图，创建VLAN

[huawei]vlan <编号>

系统视图，删除VLAN

[huawei]undo vlan <编号>

系统视图，查看VLAN信息

[huawei]display vlan [<编号>]

交换机中自带默认vlan是vlan 1 数据转发时，缺省vlan就是本端口所属vlan

access端口配置

进入接口视图

  1. [HUAWEI-GigabitEthernet0/0/1]port link-type access ——将接口类型配置为access类型
  2. [HUAWEI-GigabitEthernet0/0/1]port default vlan <编号> ——指定默认vlan id

trunk端口配置

  1. [HUAWEI-GigabitEthernet0/0/1]port link-type trunk ——将接口类型配置为trunk类型
  2. [HUAWEI-GigabitEthernet0/0/1]port trunk pvid vlan <编号> ——指定默认vlan id
  3. [HUAWEI-GigabitEthernet0/0/1]port trunk allow-pass vlan <编号：例如：5 10（5和10）；5 to 10（5到10）；all（全部）> ——指定允许哪些vlan通过

hybrid端口配置

  1. [HUAWEI-GigabitEthernet0/0/1]port link-type hybrid ——将接口类型配置为hybrid类型
  2. [HUAWEI-GigabitEthernet0/0/1]port hybrid pvid vlan <编号> ——指定默认vlan id
  3. [HUAWEI-GigabitEthernet0/0/1]port hybrid tagged vlan <编号> ——带标签转发
  4. [HUAWEI-GigabitEthernet0/0/1]port hybrid untagged vlan <编号> ——不带标签转发

VLANIF配置

VLANIF是逻辑接口、是三层口，配置IP地址后可实现网络层互通,可节约成本，也可实现快速转发

  1. [HUAWEI]interface vlanif <vlan编号> ——创建vlanif接口
  2. [HUAWEI-vlanif1]ip address 192.168.0.254 24 ——配置IP地址

单臂路由

用802.1Q和子接口实现VLAN间路由


  1. [RTA-GigabitEthernet0/0]interface GigabitEthernet0/0.1
  2. [RTA-GigabitEthernet0/0.1]ip address 10.1.1.1 255.255.255.0
  3. [RTA-GigabitEthernet0/0.1] dot1q termination vid 1
  4. [RTA-GigabitEthernet0/0.1] arp broadcast enable
  5. [RTA-GigabitEthernet0/0.1]interface GigabitEthernet0/0.2
  6. [RTA-GigabitEthernet0/0.2]ip address 10.1.2.1 255.255.255.0
  7. [RTA-GigabitEthernet0/0.2] dot1q termination vid 2
  8. [RTA-GigabitEthernet0/0.2] arp broadcast enable
  9. [RTA-GigabitEthernet0/0.2]interface GigabitEthernet0/0.3
  10. [RTA-GigabitEthernet0/0.3]ip address 10.1.3.1 255.255.255.0
  11. [RTA-GigabitEthernet0/0.3] dot1q termination vid 3
  12. [RTA-GigabitEthernet0/0.3] arp broadcast enable

用三层交换机实现VLAN间路由

三层交换以内置的三层路由转发引擎执行VLAN间路由功能
