二层环路问题

广播风暴


MAC地址表震荡


STP的作用

消除环路


冗余备份

image.pngSTP工作原理

通过BPDU(Bridge Protocol Data Unit,桥接协议数据单元)的交互来传递STP计算所需要的条件，随后根据特定的算法，选举出阻塞预备端口,从而得到无环的树形拓扑

生成树类型

STP 单生成树
RSTP 快速生成树
MSTP 多生成树

STP工作流程

第一步：选举根网桥（Root Bridge）
第二步：选举根端口（Root Port）

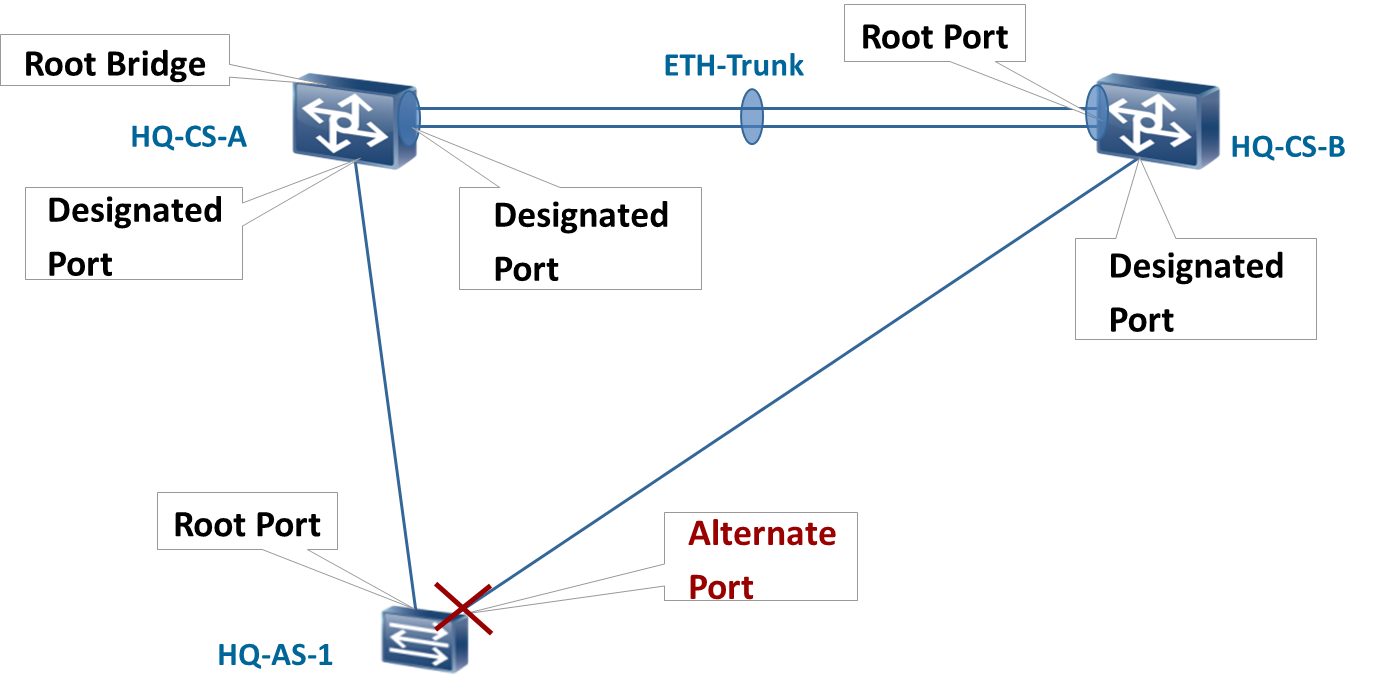

第三步：选举指定端口（Designated Port）
第四步、阻塞预备端口（Alternate Port）

交换机端口角色


生成树选举过程

1.选择根网桥


网桥ID

交换机的身份标识
由网桥优先级和网桥MAC地址组成
网桥ID最小的为根网桥
网桥优先级默认是32768，取值范围是0～61440

2.选择根端口

每台交换机必须且只有一个根端口，根网桥除外
比较去往根网桥的路径成本，值小者优先
比较上游网桥的网桥ID,值小者优先
比较上游端口ID，值小者优先

根路径成本

为各网桥去往根网桥所要花费的开销，它由沿途各路径成本（Path Cost）叠加而来

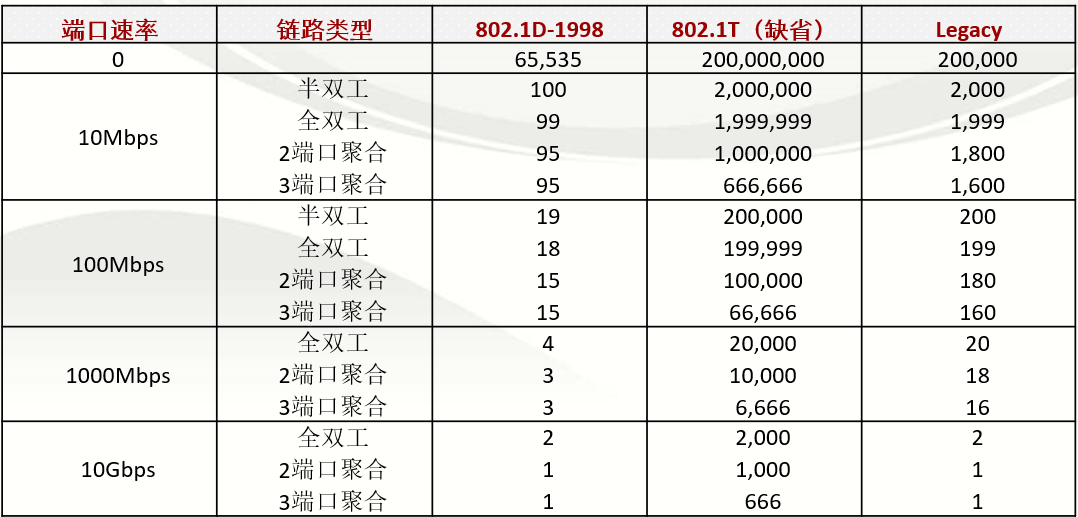

带宽与路径成本关系


端口ID

交换机端口的身份标识
由端口优先级和端口编号组成
端口优先级默认是128，取值范围是0～255

3.选择指定端口

根网桥上的所有端口都是指定端口
连接下游网桥根端口的端口都是指定端口
非根网桥上的指定端口选择顺序
1.比较根路径成本
2.比较网桥ID
3.比较端口ID

4.阻塞预备端口


BPDU(桥接协议数据单元)

STP通过BPDU进行生成树计算，以及当网络拓扑发生改变时候，重新进行收敛
STP所使用的BPDU报文有两类
配置BPDU：生成树计算时发送
拓扑变更BPDU(TCN BPDU)：拓扑变化时发送的，只沿根端口向上游网桥发送

STP端口状态


生成树计时器

stp三种时间：
hello时间
转发延迟
最大老化时间

STP分类


MSTP介绍

多生成树协议(Multiple Spanning TreeProtocol)
多个VLAN组成1个实例，每个实例1个生成树

MSTP优势

相比PVST，降低CPU负担
实现VLAN间负载分流

MSTP配置演示


MSTP配置命令

  1. [SWA]stp enable ——启用stp
  2. [SWA]stp mode mstp ——选择mstp模式
  3. [SWA]stp region-configuration ——进入域视图
  4. [SWA-mst-region]region-name RegionA ——给域起名
  5. [SWA-mst-region]instance 1 vlan 10 ——实例1负责vlan10
  6. [SWA-mst-region]instance 2 vlan 20 ——实例2负责vlan20
  7. [SWA-mst-region]active region-configuration ——激活域
  8. [SWA-mst-region]quit
  9. [SWA]stp instance 1 priority 4096 ——本交互在实例1中的优先级
  10. [SWA]stp instance 2 priority 8192 ——本交互在实例2中的优先级

MSTP验证

[SWA]display stp brief
