OSPF特殊区域

人为定义的
在OSPF区域的边缘
只与骨干区域相连
用来减少路由表规模

常见的特殊区域

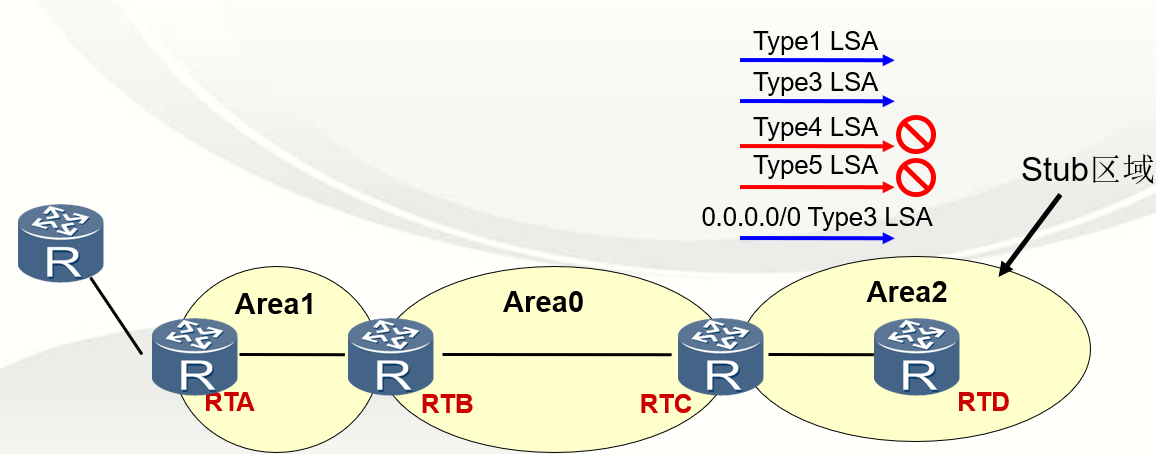

Stub区域（末梢区域）

减少了路由表规模，以及路由信息传递的数量
不能存在ASBR
传播type1和type2和type3类型的LSA

Stub区域配置

  1. [RTC]ospf 1 router-id 3.3.3.3
  2. [RTC-ospf-1]area 2
  3. [RTC-ospf-1-area-0.0.0.2]stub
  4. 所有Stub区域的路由器必须使用stub命令将该区域配置成Stub属性

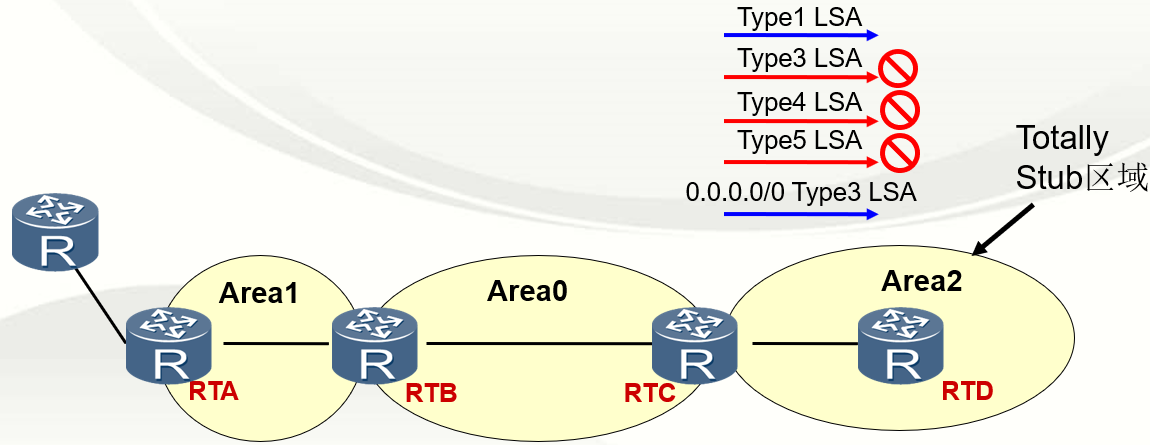

Totally Stub区域（完全末梢区域）

和Stub一样，区别在于传播type1和type2和只有宣告默认路由的type3通过

Totally Stub区域配置

  1. [RTC]ospf 1 router-id 3.3.3.3
  2. [RTC-ospf-1]area 2
  3. [RTC-ospf-1-area-0.0.0.2]stub no-summary

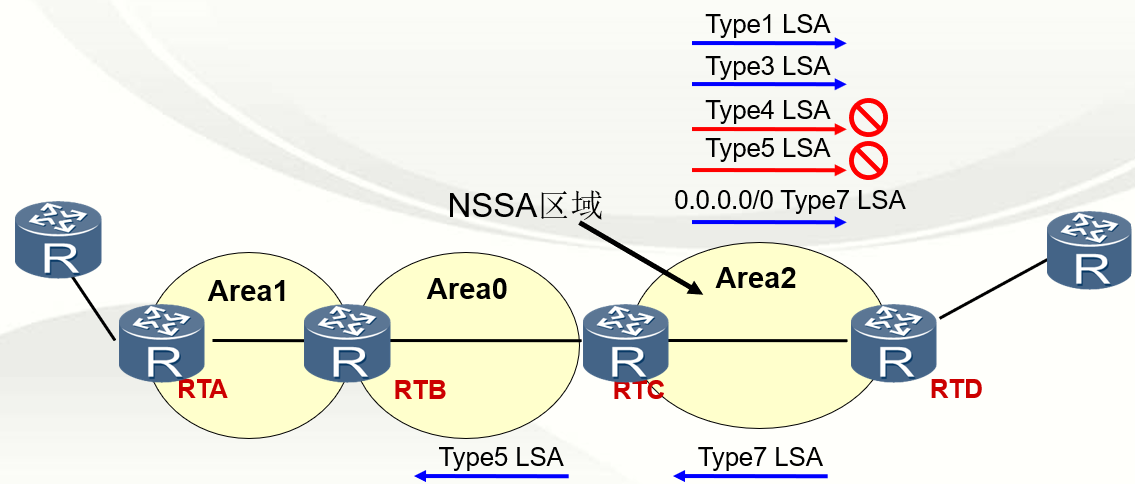

NSSA区域（非纯末梢）

是Stub区域的变形
有ASBR
传播type1和type2和type3和type7

NSSA区域配置

  1. [RTC]ospf 1 router-id 3.3.3.3
  2. [RTC-ospf-1]area 2
  3. [RTC-ospf-1-area-0.0.0.2]nssa default-route-advertise

LSA类型（一共11个类型）

type1 由所有路由发起
描述区域内部与路由器直连的链路的信息（包括链路类型，开销等），仅在区域内传播
type2 由dr发起
描述其在该网络上连接的所有路由器以及网段掩码信息，只在区域内传播
type3 由abr发起
将所连接区域内部的链路信息以子网的形式传播到相邻区域
type4 由abr发起
格式与Type3相同，描述的目标网络是ASBR的Router ID
type5 由asbr发起
描述到AS外部的路由信息
外部路由信息分为两种：
第一类外部路由（Type1 External）
第二类外部路由（Type2 External）
type7 由asbr发起
描述到AS外部的路由信息，只在nssa中传播

LSA报文头格式

LS Type ：标识LSA的类型(Type1－Type11)
Link State ID：具体数值根据LSA的类型而定
Advertising Router：始发LSA的路由器的Router ID

OSPF选路原则

按照路由类型的优先级选择
区域内路由（Intra Area）
区域间路由（Inter Area）
第一类外部路由（Type1 External）：内部开销+外部开销
第二类外部路由（Type2 External）：只算外部开销
在类型相同的情况下，选择路由开销（Cost）较小的路由

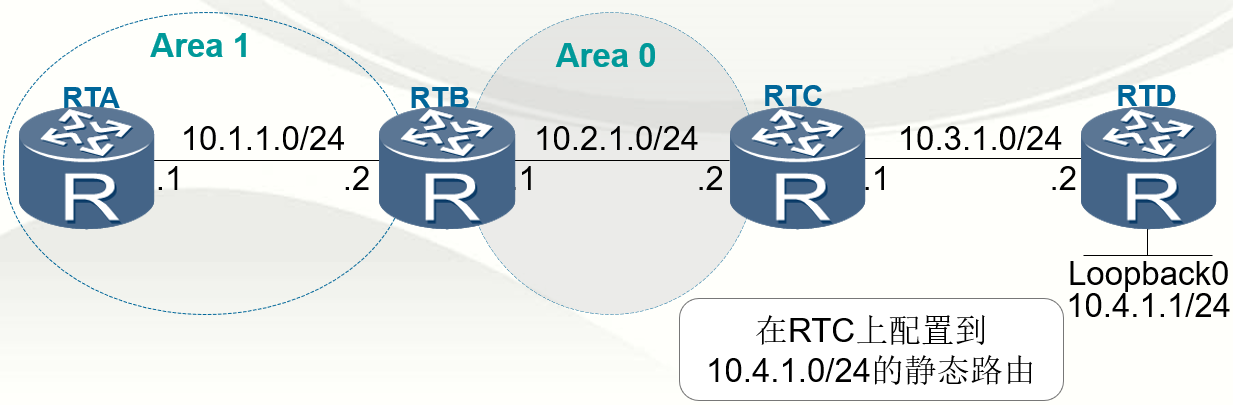

引入外部路由

当OSPF网络中的设备需要访问运行其他协议的网络中的设备时，需要将其他协议的路由引入到OSPF网络中

引入外部路由配置命令

import-route protocol [ process-id | all-processes | allow-ibgp ] [ costcost | typetype| tag tag ]
protocol：指定引入的路由协议
process-id：路由协议进程号
all-processes：引入指定路由协议所有进程的路由
allow-ibgp：允许引入IBGP路由
cost cost：路由开销值，缺省值为 1
type type：度量值类型缺省值为 2
tag tag：外部LSA中的标记
示例：

  1. ospf引用rip
  2. [Huawei]ospf router-id 1.1.1.1
  3. [Huawei-ospf-1]import-route rip 1
  4. [Huawei-ospf-1]area 0
  5. [Huawei-ospf-1-area-0.0.0.0]net 192.168.0.0 0.0.0.255
  6. rip引用ospf
  7. [Huawei]rip
  8. [Huawei-rip-1]v 2
  9. [Huawei-rip-1]import-route ospf 1
  10. [Huawei-rip-1]net 192.168.0.0
  11. 需在一台设备上设置双向引入

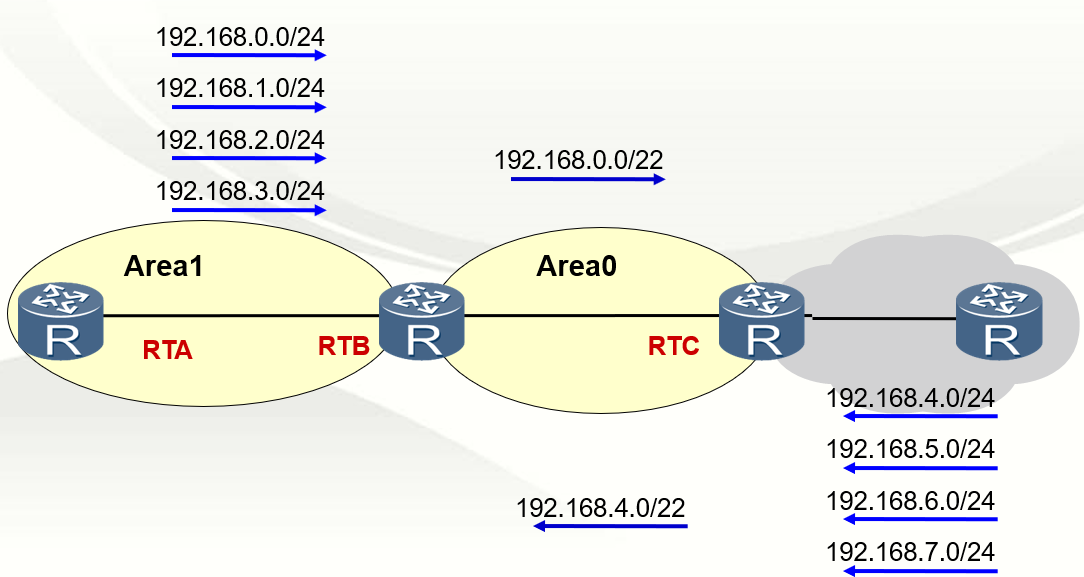

OSPF协议路由聚合

当OSPF网络规模较大时，配置路由聚合，可以有效减少路由表中的条目，减小对系统资源的占用，不影响系统的性能

路由聚合配置命令

  1. [RTB-ospf-1-area-0.0.0.1]abr-summary 192.168.0.0 255.255.252.0
  2. 在ABR设备上配置路由聚合
  3. [RTB-ospf-1-area-0.0.0.1]asbr-summary 192.168.0.0 255.255.252.0
  4. 在ASBR设备上配置路由聚合

虚连接（Virtual Link）

解决区域划时出现的问题

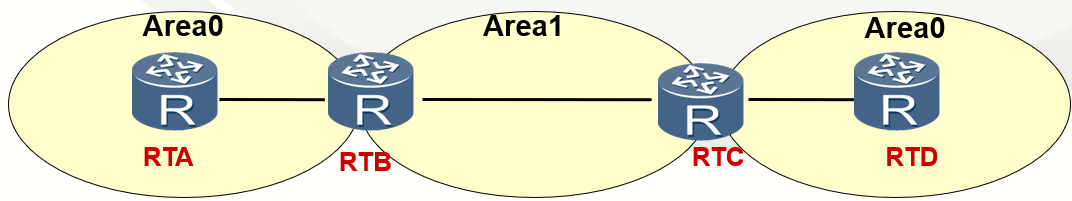

骨干区域被分割

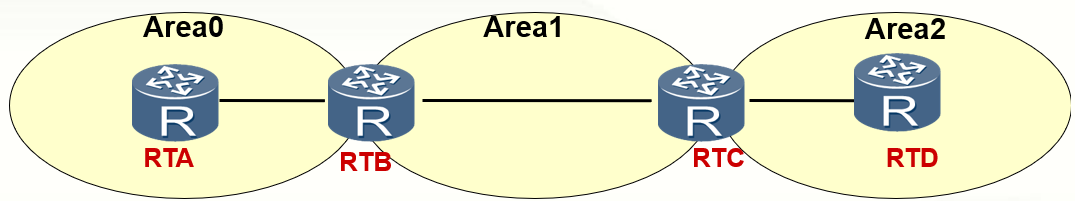

骨干区域和非骨干区域没有连接

配置OSPF虚连接

在需要穿越的区域内的两个ABR上配置

  1. [RTC]ospf 1 router-id 2.2.2.2
  2. [RTC-ospf-1]area 1
  3. [RTC-ospf-1-area-0.0.0.1]vlink-peer 1.1.1.1

查看OSPF虚连接

  1. [huawei-ospf-1]display ospf vlink
