VPN虚拟专用网络，也称为隧道

特点：

安全
机密性
身份可靠性
数据完整性

对等体：

两个使用vpn技术相互通信的实体（可以是pc到pc，pc到路由，路由到路由，防火墙到防火墙，防火墙到路由）

VPN分类

按应用类型分类

Access VPN（网络VPN）
Intranet VPN（企业内部VPN）
Extranet VPN(企业外部VPN)

按实现层次分类

二层隧道VPN

L2TP：Layer 2 Tunnel Protocol (RFC 2661)—二层隧道协议,用的最多
PPTP：Point To Point Tunnel Protocol—点到点隧道协议
L2F：Layer 2 Forwarding—二层转发

三层隧道VPN

GRE：General Routing Encapsulation 通用路由封装
IPSEC：IP Security Protocol 互联网安全协议

GRE(Generic Routing Encapsulation)

是对某些网络层协议（如：IP, IPX, AppleTalk等）的数据报进行封装，使这些被封装的数据包能够在另一个网络层协议）中传输
GRE 提供了将一种协议的报文封装在另一种协议报文中的机制，使报文能够在异种网络中传输，异种报文传输的通道称为tunnel

加密算法

非对称加密（计算生成密钥时用）

RAS算法
DH算法

对称加密

DES算法
3DES算法
AES算法
SM1和SM4

验证

MD5验证(不建议)
sha1
sha2
sm3

IPSec协议

IPSec(IP Security)是 IETF制定的为保证在Internet上传送数据的安全保密性能的框架协议
IPSec有隧道(tunnel)和传送(transport)两种工作方式
AH和ESP协议只是框架，安全性取决于算法

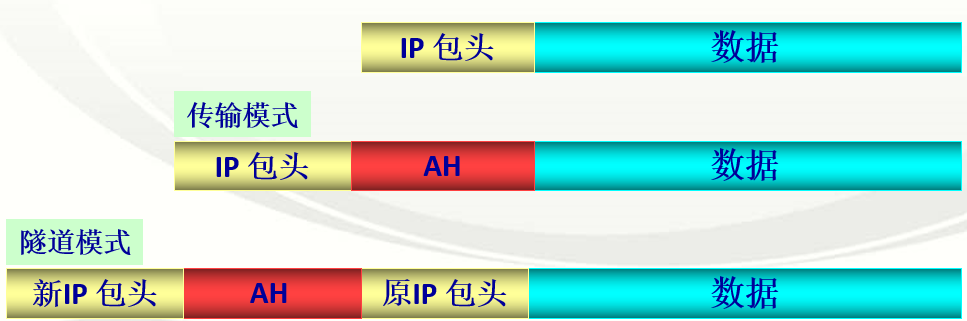

AH协议，报文验证头协议，协议号51

  1.    MD5(Message Digest 5)<br />       SHA1(Secure Hash Algorithm)<br />   --主要提供数据验证功能，没有数据加密功能，可以防止数据重放网络攻击<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/26061737/1657089388495-87f225cc-9943-4062-8a49-8dce54c59cb5.png#clientId=uac24ce7f-86a0-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=188&id=u2467969a&margin=%5Bobject%20Object%5D&name=image.png&originHeight=321&originWidth=967&originalType=binary&ratio=1&rotation=0&showTitle=false&size=55724&status=done&style=none&taskId=ueeea00ba-5831-4477-aa03-8e882a83d2e&title=&width=565.6666870117188)

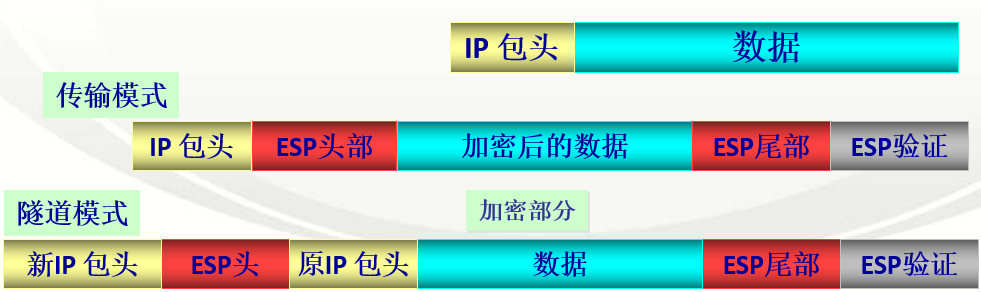

ESP协议，报文安全封装协议，协议号50

  1.    DES (Data Encryption Standard) <br />       3DES<br />   --既提供数据验证功能，也提供了数据加密功能<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/26061737/1657089420791-5d280c1b-1a31-4cf7-9b21-483f7b4247ce.png#clientId=uac24ce7f-86a0-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=168&id=u94995207&margin=%5Bobject%20Object%5D&name=image.png&originHeight=292&originWidth=981&originalType=binary&ratio=1&rotation=0&showTitle=false&size=66891&status=done&style=none&taskId=u1e20d13e-093f-4aec-b2c1-a248a54e07b&title=&width=565)

IPSec协议特点

数据来源验证：接收方验证发送方身份是否合法。
数据加密：发送方对数据进行加密
数据完整性：接收方对接收的数据进行验证，以判定报文是否被篡改。
抗重放：接收方拒绝旧的或重复的数据包，防止恶意用户通过重复发送捕获到的数据包所进行的攻击

数据封装

隧道模式(tunnel)

—既保护用户的数据，又保护报文头部信息，安全性高，效率低

传送模式(transport)

—只保护用户的数据，不会保护报文的头部信息，安全性稍差，效率高

IPSec基本概念

数据流

通过acl指定需要保护的流量

安全联盟

简称SA
是一条单向的逻辑链接
一个隧道至少需要两条SA
SA是通过一个三元组进行标识
安全参数索引
目标地址
安全协议

安全联盟生存时间

提高安全性
每隔一段时间删除现有的，重新建立新的链接
生存周期的配置，两个对等体必须一样
SA的建立有两种方法，手动创建SA的生存周期是永久的，使用ike方式建立的SA生存周期会定期更新

IKE（Internet Key Exchange，因特网密钥交换协议）

为IPSec提供了自动协商交换密钥、建立安全联盟的服务
通过数据交换来计算密
ISAKMP：
Internet安全联盟和密钥管理协议，描述如何交换密码，如何管理密钥，通过IKE实现对等体之间需要通过建立IKE SA完成身份验证和密钥信息交换（SA是双向的）

IKEv1

需要最多9个，最少6个数据包
IKEv1协商阶段1的协商过程：

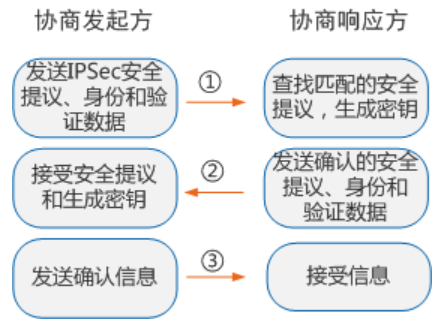

IKEv1协商阶段2的协商过程：

IKEv2

需要4个数据包

IPSec配置步骤

建立IPSec VPN连接需要4个步骤：
流量触发IPSec （自动触发）
建立管理连接（确认身份/加密方法/生存周期）
建立数据连接（传输用户数据）
接口应用策略

  1. 1.配置ACL，定义需要ipsec保护的数据
  2. [RouterA]acl number 3000
  3. --创建高级acl
  4. [RouterA-acl-adv-3000]rule permit ip source 192.168.1.1 1.1.1.1 destination 192.168.1.2 1.1.1.1
  5. --允许192.168.1.1到192.168.1.2
  6. [RouterA-acl-adv-3000]quit
  7. 2.配置ipsec安全连接，定义ipsec保护方法
  8. [RouterA]ipsec proposal <tran1>
  9. --创建IPSec安全链接，起名
  10. [RouterA-ipsec-proposal-tran1]esp authentication-algorithm sha2-256
  11. --验证算法
  12. [RouterA-ipsec-proposal-tran1]esp encryption-algorithm aes-128
  13. --加密算法
  14. [RouterA-ipsec-proposal-tran1]quit
  15. 3.配置IKE对等体，对等体间协商的属性
  16. [RouterA]ike proposal 5
  17. --配置对等体，跟编号
  18. [RouterA-ike-proposal-5]encryption-algorithm aes-cbc-128
  19. --加密算法
  20. [RouterA-ike-proposal-5]authentication-algorithm sha1
  21. --验证算法
  22. [RouterA-ike-proposal-5]quit
  23. [RouterA]ike peer <spub> v2
  24. --指定对等体
  25. [RouterA-ike-peer-spub]ike-proposal <5>
  26. --调用之前的ike安全提议
  27. [RouterA-ike-peer-spub]pre-shared-key simple <huawei>
  28. --指定预共享密钥
  29. [RouterA-ike-peer-spub]remote-address <192.168.1.2>
  30. --指定对等体地址
  31. [RouterA-ike-peer-spub]quit
  32. 4.配置IKE安全策略
  33. [RouterA]ipsec policy <map1> 10 isakmp
  34. --配置安全策略，名称，编号，类型
  35. [RouterA-ipsec-policy-isakmp-map1-10]ike-peer <spub>
  36. --指定ike对等体
  37. [RouterA-ipsec-policy-isakmp-map1-10]proposal <tran1>
  38. --指定安全链接
  39. [RouterA-ipsec-policy-isakmp-map1-10]security acl 3000
  40. --指定acl
  41. [RouterA-ipsec-policy-isakmp-map1-10]quit
  42. 5.接口应用安全策略
  43. [RouterA]interface gigabitethernet 0/0/0
  44. --进入接口
  45. [RouterA-GigabitEthernet1/0/0]ipsec policy map1
  46. --接口应用
  47. [RouterA-GigabitEthernet1/0/0]quit

查看

  1. [Huawei]dis IPSec sa
