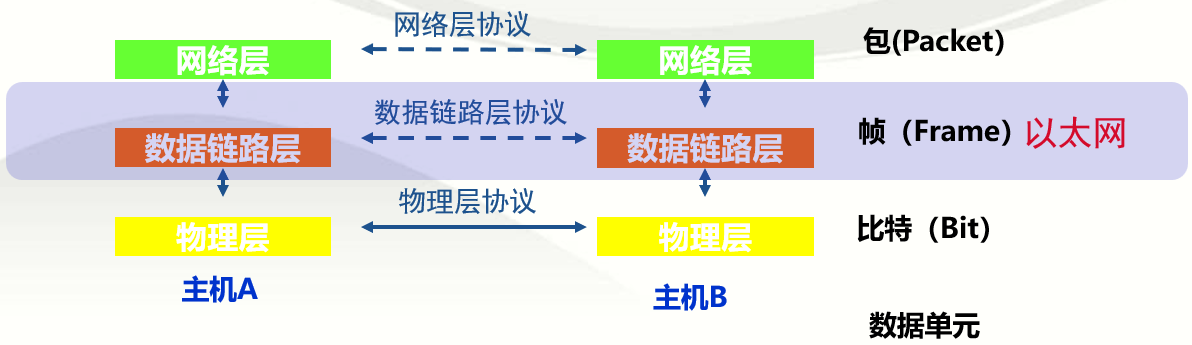

数据链路层

位于网络层与物理层之间

数据链路层的功能

数据链路的建立、维护与拆除
帧包装、帧传输、帧同步
帧的差错恢复
流量控制

以太网（局域网）

以太网工作在数据链路层

以太网的发展


以太网MAC地址

以太网地址用来识别一个以太网上的某个单独的设备或一组设备
16进制，共六组
长度48位6字节
前三组是生产厂商
后三组是网卡编号
是全球唯一的

以太网帧格式

类型的作用：识别上层协议
0x代表16进制
0x0800：上层为IP协议
0x0806：上层为ARP协议

交换机

交换机转发原理

收到一个数据帧后：
1.首先学习帧中的源MAC地址来形成MAC地址表
2.然后检查帧中的目标MAC地址，并匹配MAC地址表：
如表中有匹配项，则单播转发
如表中无匹配项，则除接收端口外广播转发
3.MAC地址表的老化时间默认是300秒（可修改）

交换机以太网接口速率

接口连接时进行协商，接口速率自适应
协商失败则无法正常通信
E 10M
F 100M
G 1000M
Te 10000M
端口状态：up/down
down的3中可能：
1）人工down掉
2）速率不匹配
3）双工模式不匹配

交换机以太网接口的工作模式

单工
两个数据站之间只能沿单一方向传输数据
半双工
两个数据站之间可以双向数据传输，但不能同时进行
全双工
两个数据站之间可双向且同时进行数据传输

配置前的准备

Console电缆
物理连接
计算机COM口
交换机/路由器Console口
软件连接
超级终端
其他软件

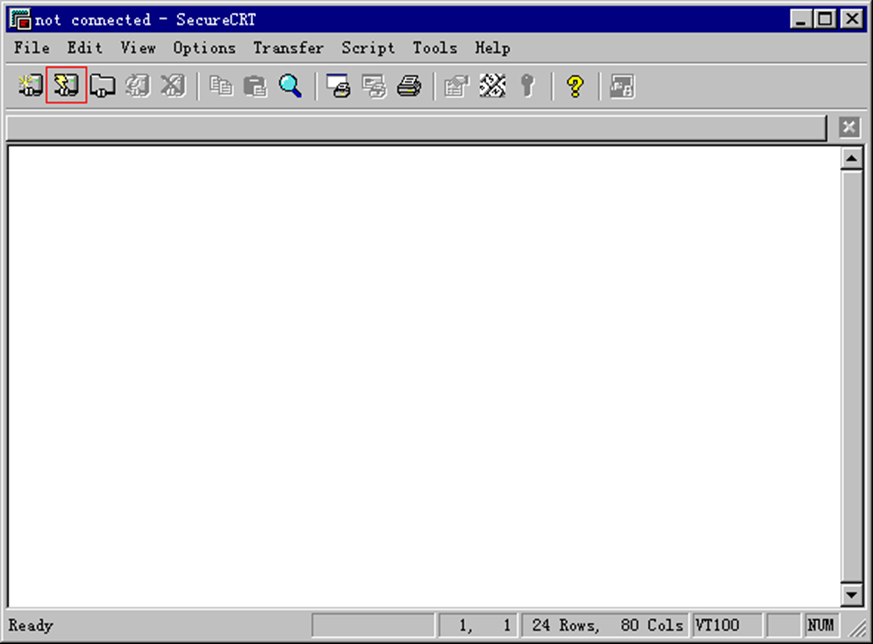

SecureCRT软件的配置

端口选择
选择连接方式
COM口属性

交换机的命令行

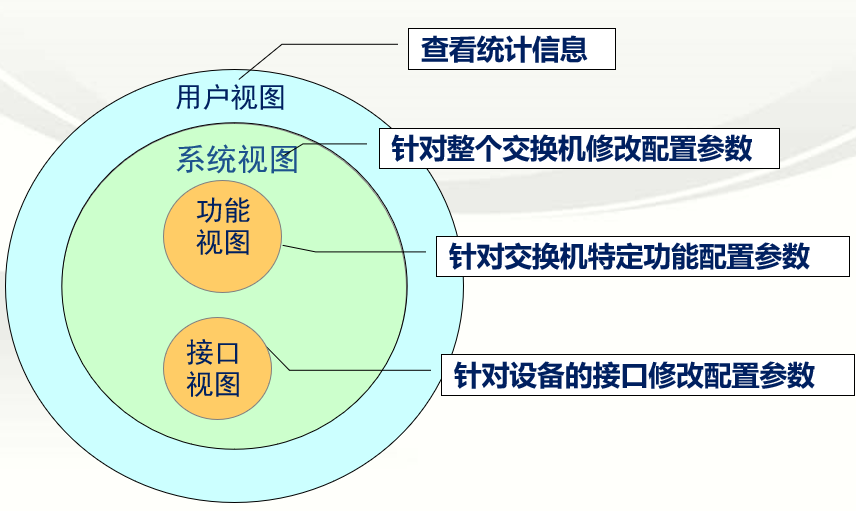

华为交换机视图

用户视图：

系统视图：[HUAWEI]

  1. 进入命令：`<HuaWei> system-view`

功能视图：[HUAWEI-OSPF-1]

  1. 进入命令：`[HuaWei] ospf`

接口视图：[Huawei-GigabitEthernet0/0/1]

  1. 进入命令：`[HuaWei] interface gigabitethernet 0/0/1`<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/26061737/1655450535643-68878c6e-3077-4f1e-939c-ce50b2171b2e.png#clientId=ue2812b55-1441-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=341&id=u9f5e6174&margin=%5Bobject%20Object%5D&name=image.png&originHeight=511&originWidth=856&originalType=binary&ratio=1&rotation=0&showTitle=false&size=84097&status=done&style=none&taskId=u8f86d033-ebb1-4684-95f9-e7c8e01f09b&title=&width=570.6666666666666)

命令的含义

interface：关键字
gigabitethernet：接口类型
e、gi和te
1/0/2：“1”表示槽位号，“0”表示模块号， “2”表示端口序号

基本命令

U T M：关闭提示信息
system-view：进入系统视图
interface GigabitEthernet 0/0/1：进入接口视图
quit：退出当前视图
return：直接退回到用户视图
ctrl-z：直接退回到用户视图快捷键
？：显示命令、显示参数、命令列表
tab：补全命令
sysname <新名称> ：修改设备名称
display version：显示系统IOS名称以及版本信息
display：查看
display mac-address ：查看mac地址表
undo：删除
Error：错误提示

交换机以太网接口的工作模式配置

指定接口的双工模式

[HuaWei-GigabitEthernet1/0/1] undo negotiation auto

关闭自动协商

[HuaWei-GigabitEthernet1/0/1] duplex {full | half }

full全双 half半双

指定接口的通信速率

[HuaWei-GigabitEthernet1/0/1] speed {10 | 100 | 1000}

单位是M

查看接口的双工模式和速率

display <接口>
