综合布线系统

建筑物综合布线系统（PDS）是一个用于传输语音、数据、影像和其他信息的标准结构化布线系统
是建筑物或建筑群内的传输网络
使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接
物理结构一般采用模块化设计和星形拓朴结构

综合布线六个子系统


工作区子系统

  1. 整个网络的最边缘<br />    信息模块、跳线

水平子系统

  1. 用来连接工作区子系统和管理子系统<br />    一般用5类或6类双绞线

管理子系统

  1. 通过水平子系统连接工作区子系统<br />    配线架、机柜、交换机、跳线、收发器

垂直子系统

  1. 用于连接管理子系统和设备间子系统<br />    一般用光纤

设备间子系统

  1. 通过垂直子系统将管理间连接起来<br />    路由器、收发器、跳线、机柜、配线架、交换机

建筑群子系统

  1. 用于连接不同建筑物<br />    主要是光缆

综合布线优点

结构清晰，便于管理维护
材料统一先进，适应今后的发展需要
灵活性强，适应各种不同的需求，使用非常灵活
便于扩充，既节约费用又提高了系统的可靠性

布线过程中使用的材料

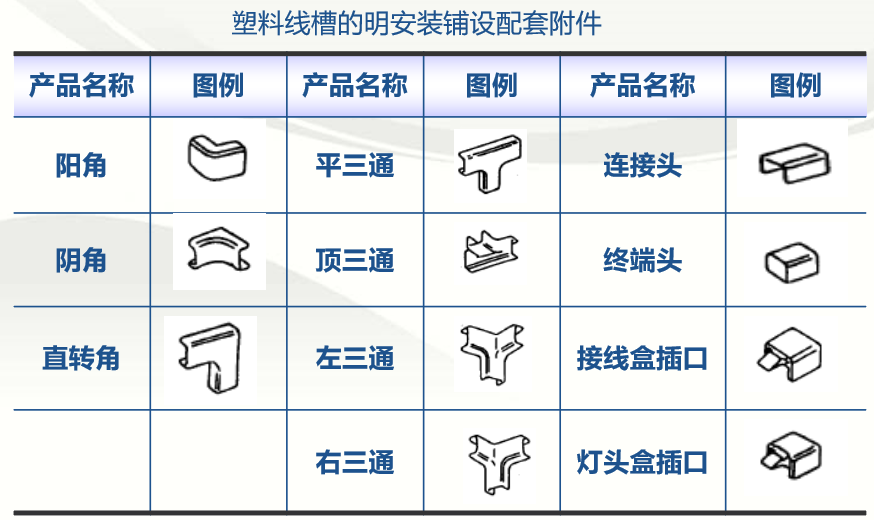

线槽（金属槽和塑料槽）

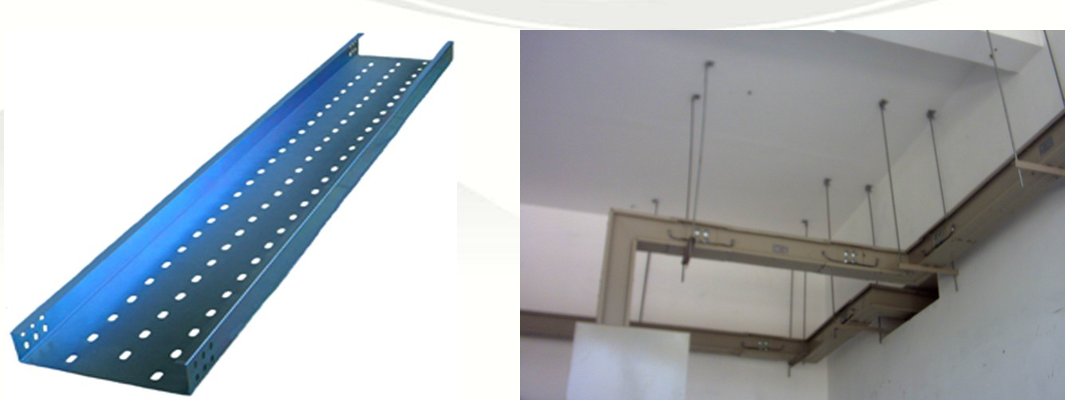

桥架

铺设的线缆较多时，便会使用桥架
也可以将多个线槽放到桥架上

配线架

配线架的作用

办公室用线公式

C＝［0.55×（L＋S）＋6］×n

华为eNSP模拟器安装

首先安装需要的环境VirtualBox和WireShark

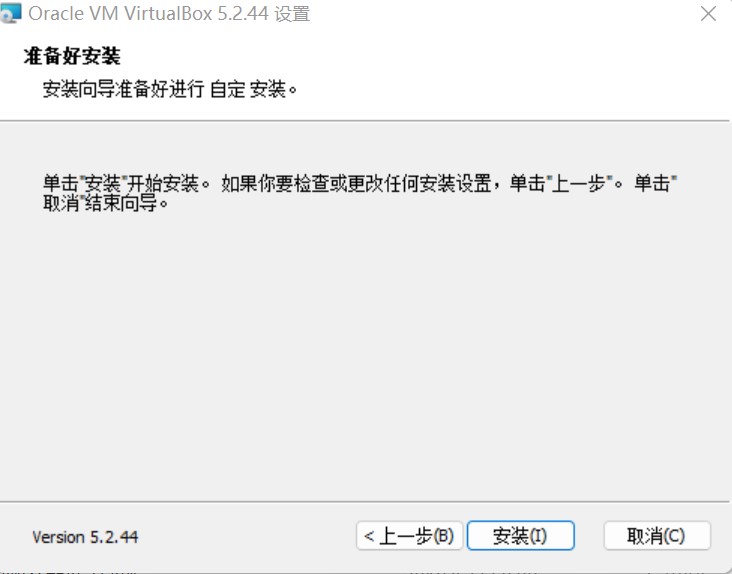

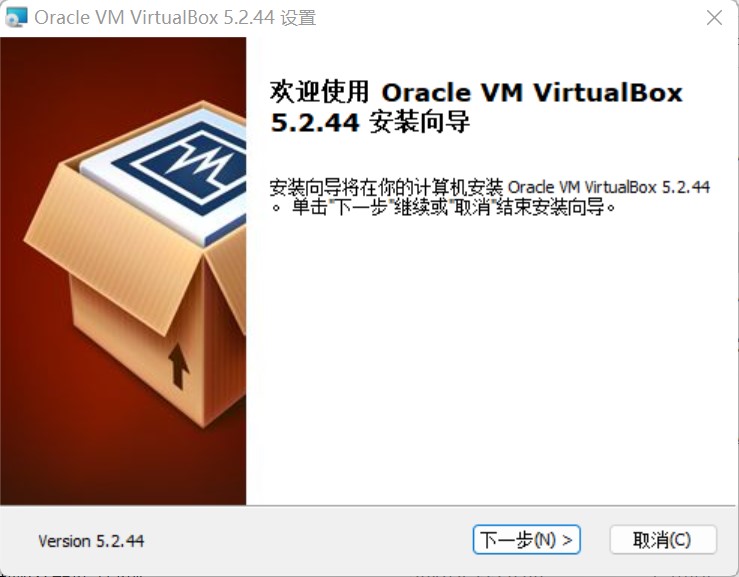

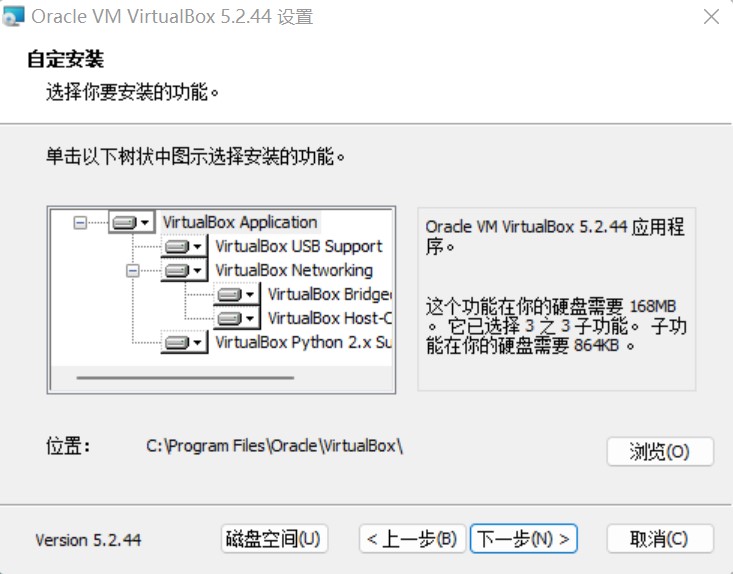

VirtualBox安装，默认下一步

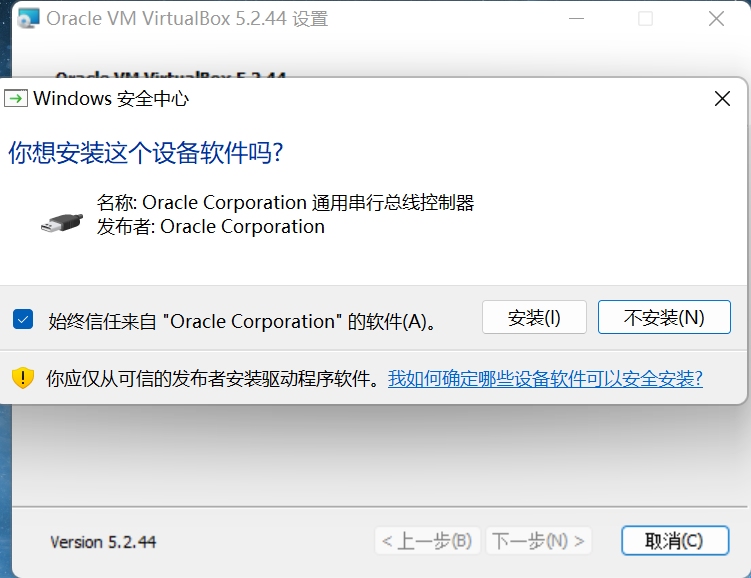

到这里选上 始终信任

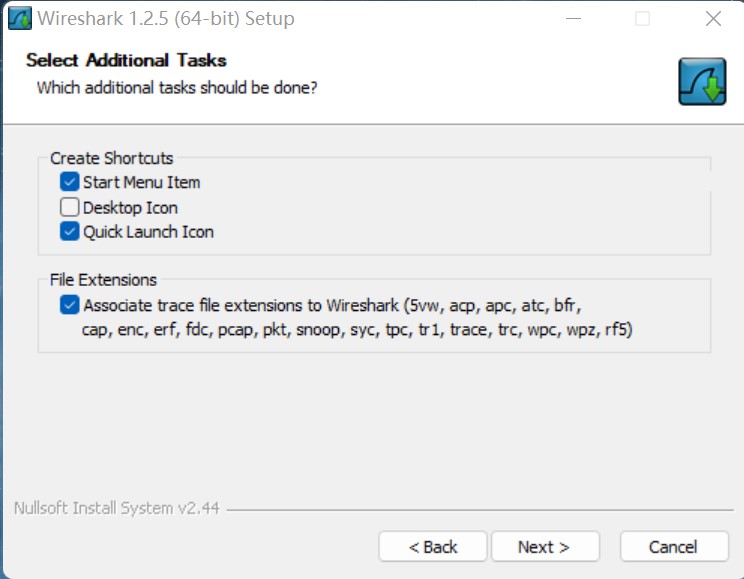

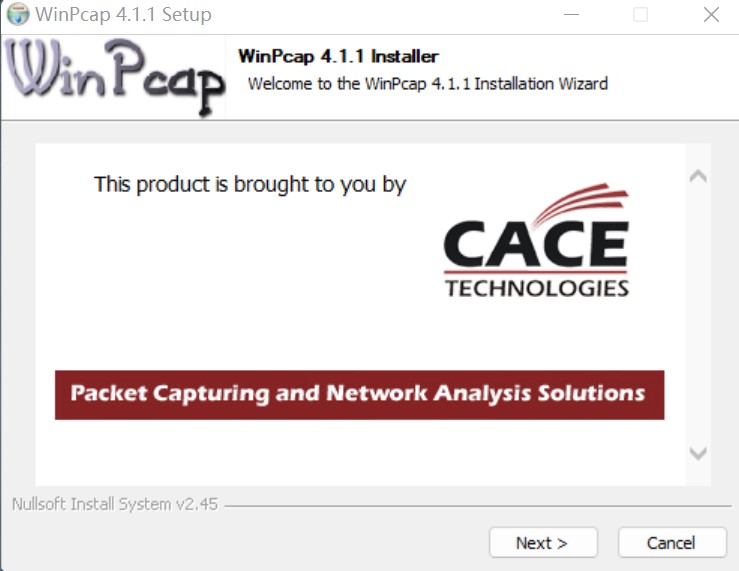

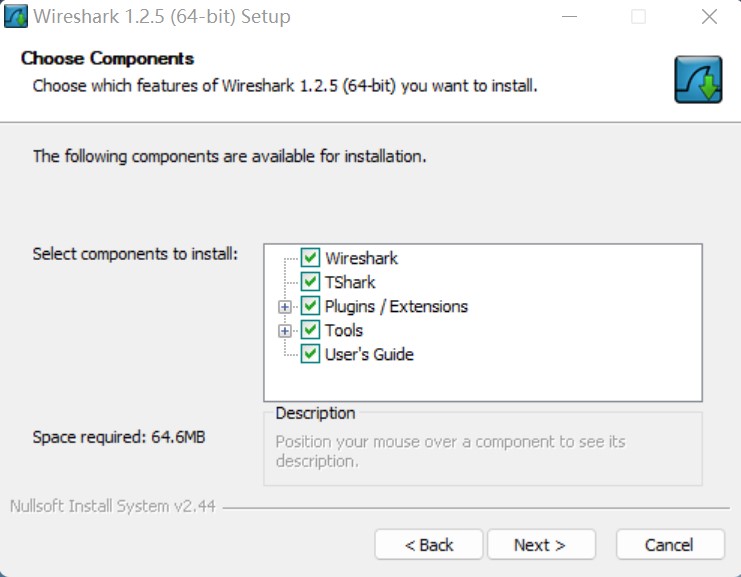

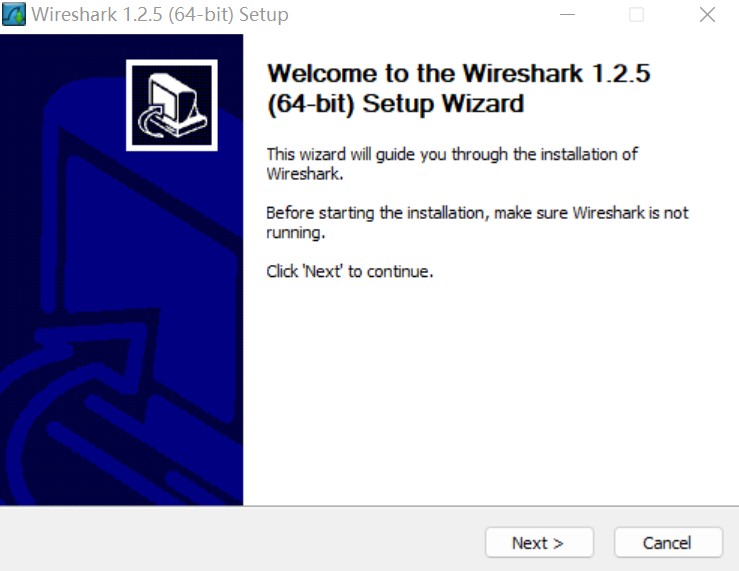

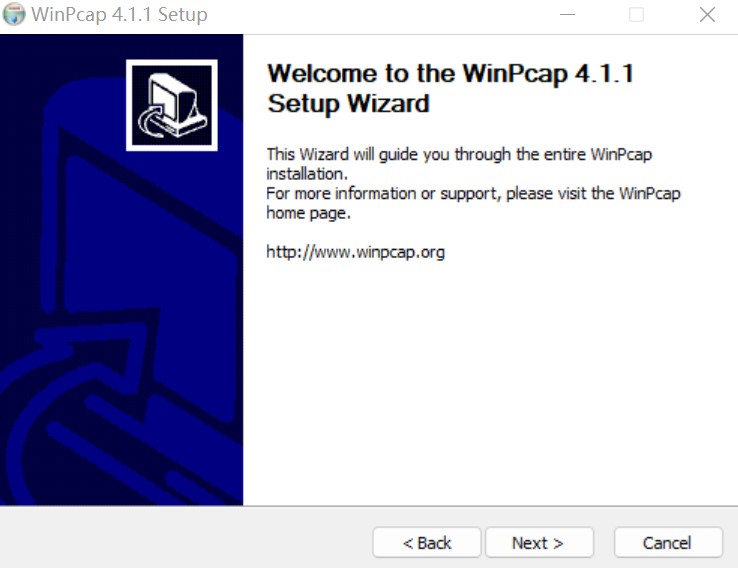

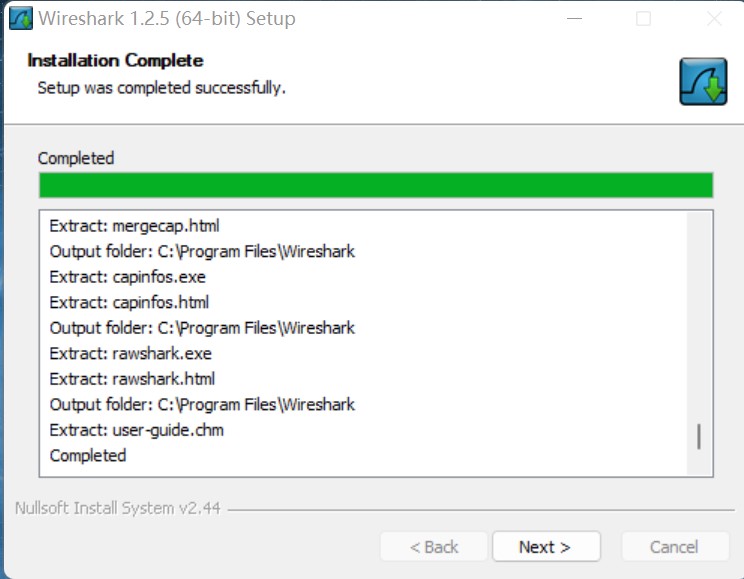

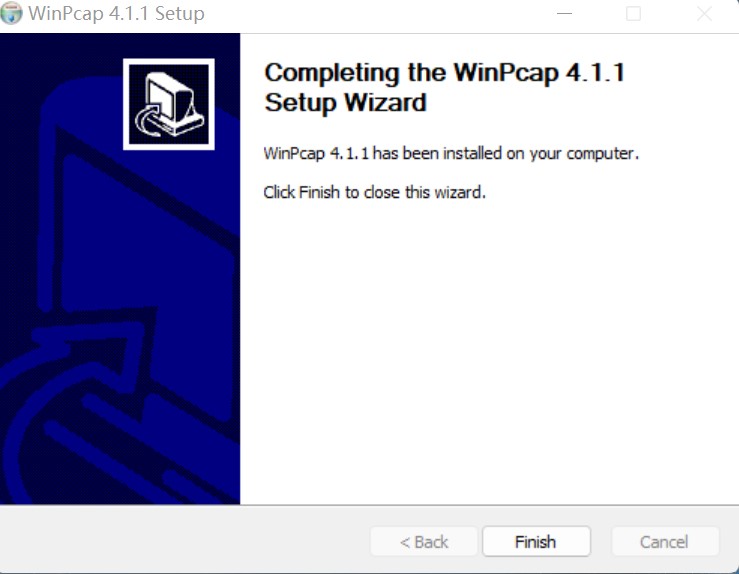

WireShark安装，默认下一步

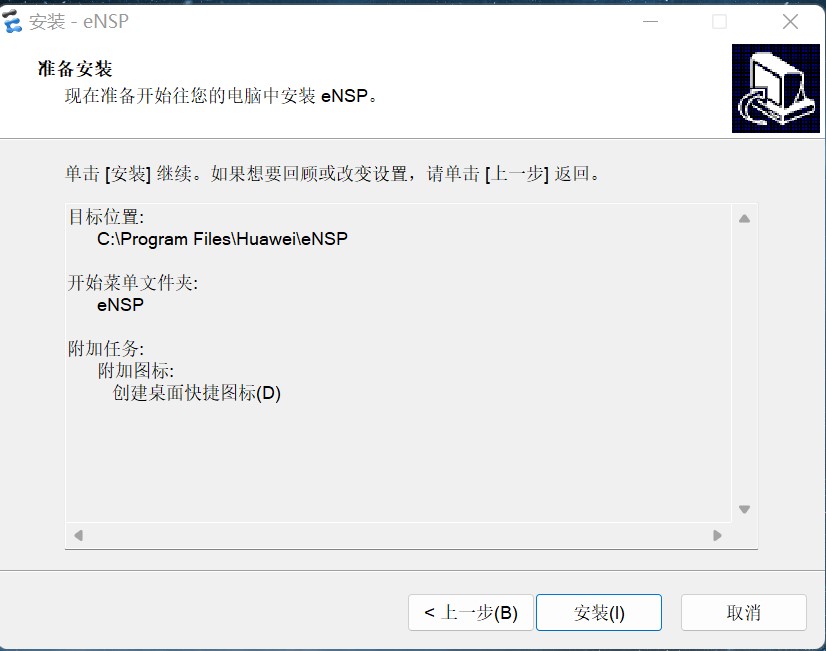

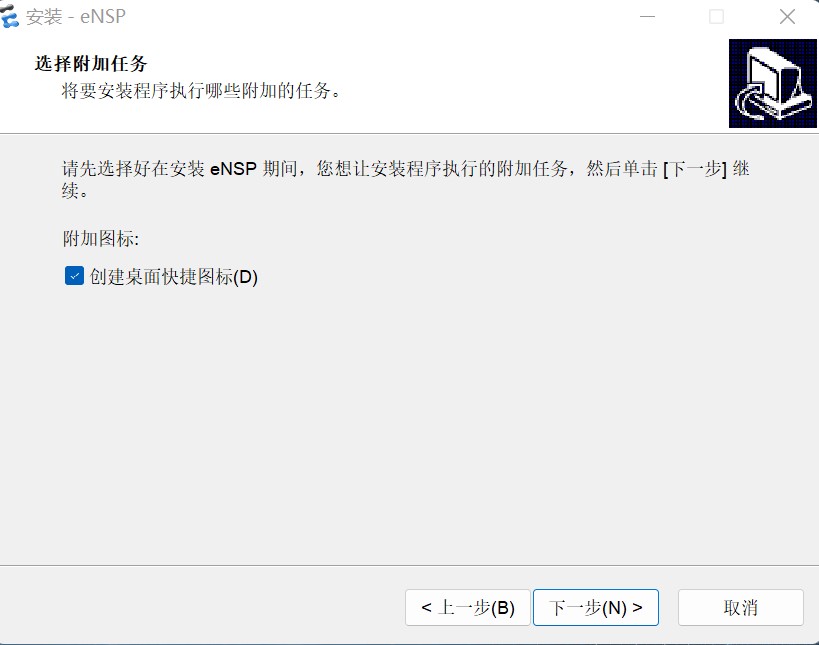

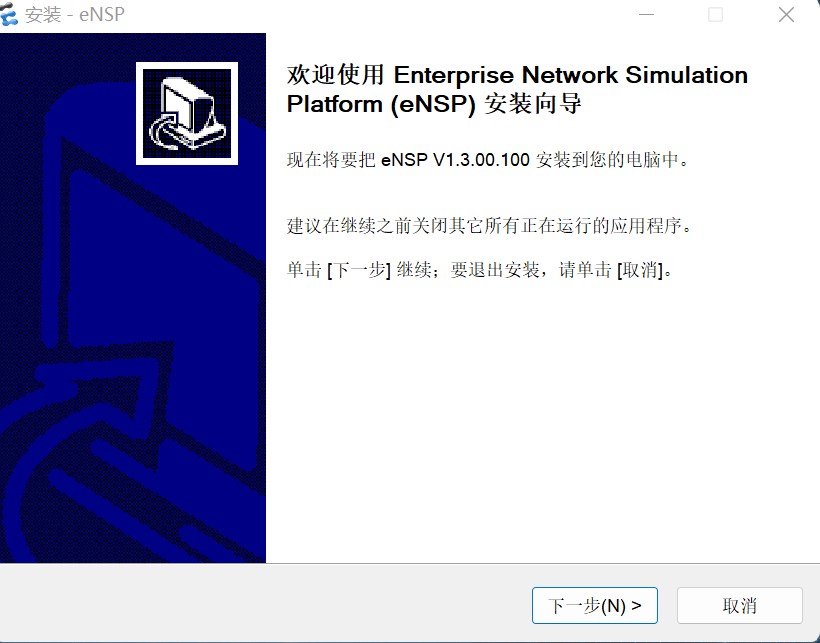

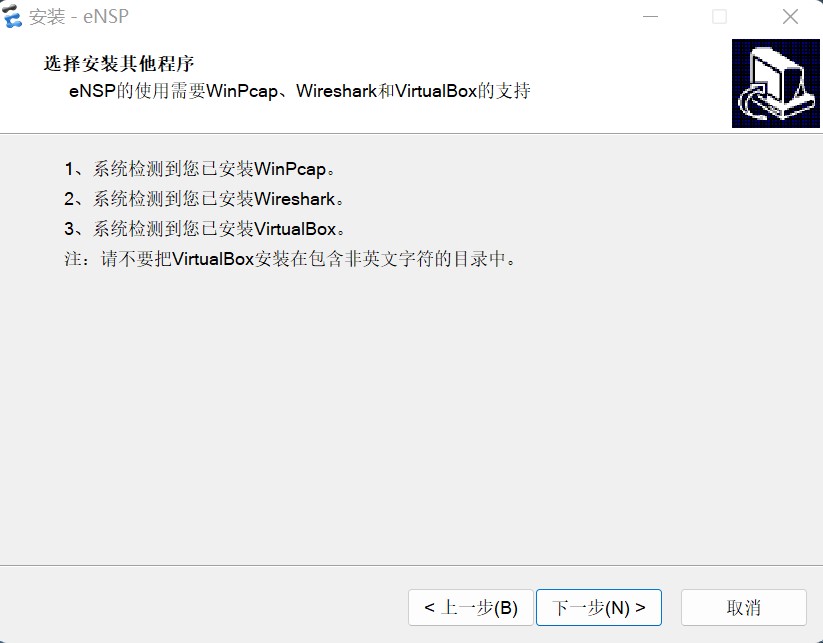

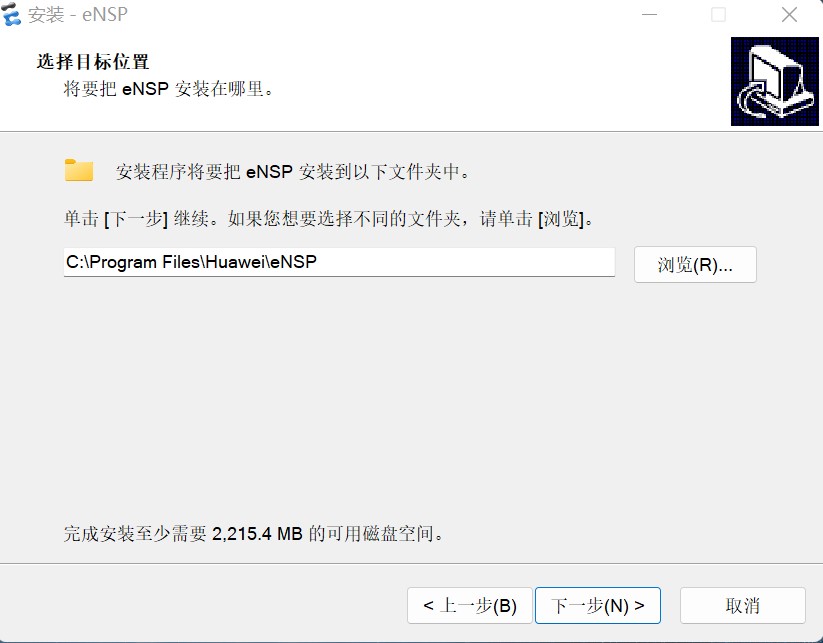

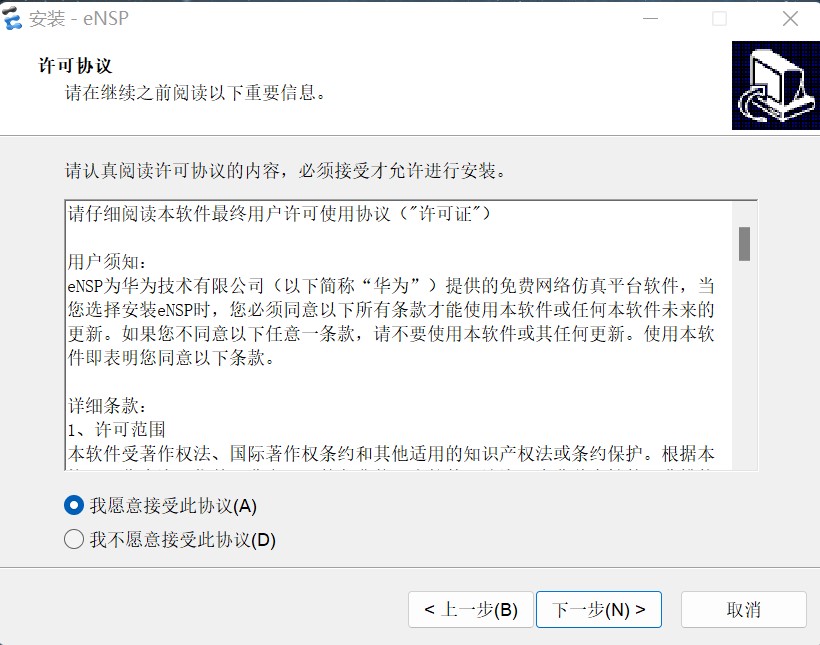

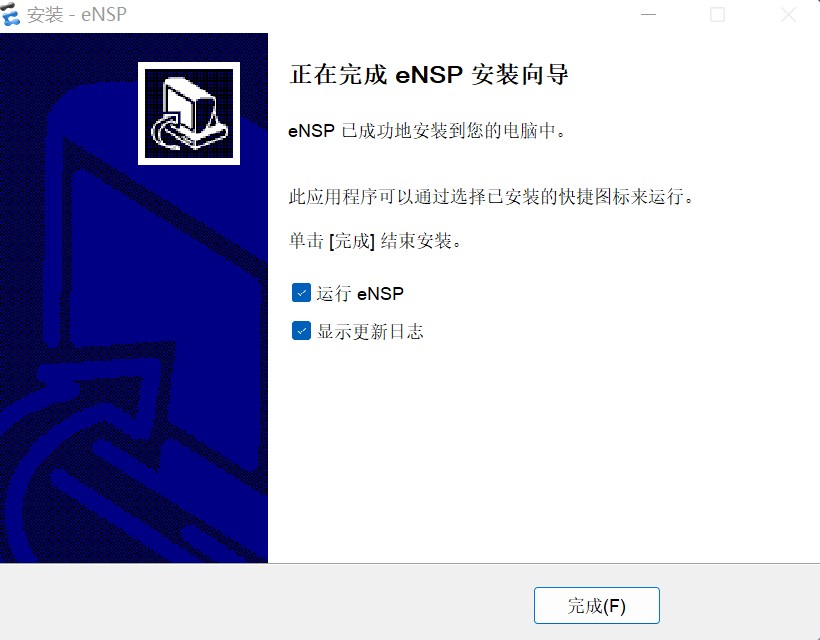

安装eNSP，默认下一步
注意到这里一定选允许访问
