B+ 树在过去很多年里都是数据库索引的首选实现方式，但是这种数据结构也并不是很完美。因为，每次修改数据都很有可能破坏 B+ 树的约束，我们需要对整棵树进行递归的合并、分裂等调整操作，而不同节点在磁盘上的位置很可能并不是连续的，这就导致我们需要不断地做随机写入的操作。

众所周知，随机写入的性能是比较差的。这个问题在写多读少的场景下会更加明显，而且现在很多非关系型数据库就是为了适用写多读少的场景而设计的，比如时序数据库常常面对的 IOT 也就是物联网场景，数据会大量的产生。所以，如果用 B+ 树作为索引的实现方式，就会产生大量的随机读写，这会成为系统吞吐量的瓶颈。那在写多读少的场景下，如何降低 IO 的开销呢？

LSM Tree（Log Structure Merge Tree，日志结构合并树）就是这样比 B+ 树更适合写多读少场景的索引结构，也广泛应用在各大 NoSQL 中。比如基于 LSM 树实现底层索引结构的 RocksDB、LevelDB、HBase 等。

通过批量读写提高性能

LSM Tree 说起来也不复杂，很多时候，如果批量地去做一些事情，就能获得更好的效率。在读写磁盘的场景中也是一样，既然 B+ 树的多次随机写入性能不佳，我们有没有办法把多次写入合并成一次写入，从而减少磁盘寻道的开销呢？LSM Tree 正是这样做的。

1. 早期 LSM Tree

早期，LSM Tree 中包含了多个树状结构，如下图所示：C0-tree 存储在内存中，而 C1-tree 存储在磁盘中，实质就是利用内存，延迟写入磁盘的时机。

C0-tree 由于常驻内存，检索起来不会产生 IO，所以理论上，我们可以使用各种可用于高效索引的数据结构来存储数据，比如红黑树、跳表等等。但是因为内存成本高昂，能存储的数据必然有限，更大量的数据仍然需要存储在磁盘里。而磁盘中的 C1-tree 一般被实现为特殊的 B+ 树。

数据的存储也会分为两个阶段，我们会一直先在内存中存储元素，直到内存中的数据到达一个阈值，我们会开始和 C1-tree 中的节点进行合并和覆写，过程和多路归并有点相似。因为我们可以决定写入磁盘的时机，所以完全可以保证 B+ 树的所有节点是满的，也就避免了许多单次的随机写操作。

但现代的 LSM-tree 已经抛弃了这样繁琐的结构，但核心仍然是一致的，都是通过内存维护有序的结构，延迟写入磁盘的时机，通过合并多次随机写操作，降低磁盘臂移动的开销，在写多读少的场景下能获得比 B+ 树好许多的性能。

2. 现代 LSM Tree

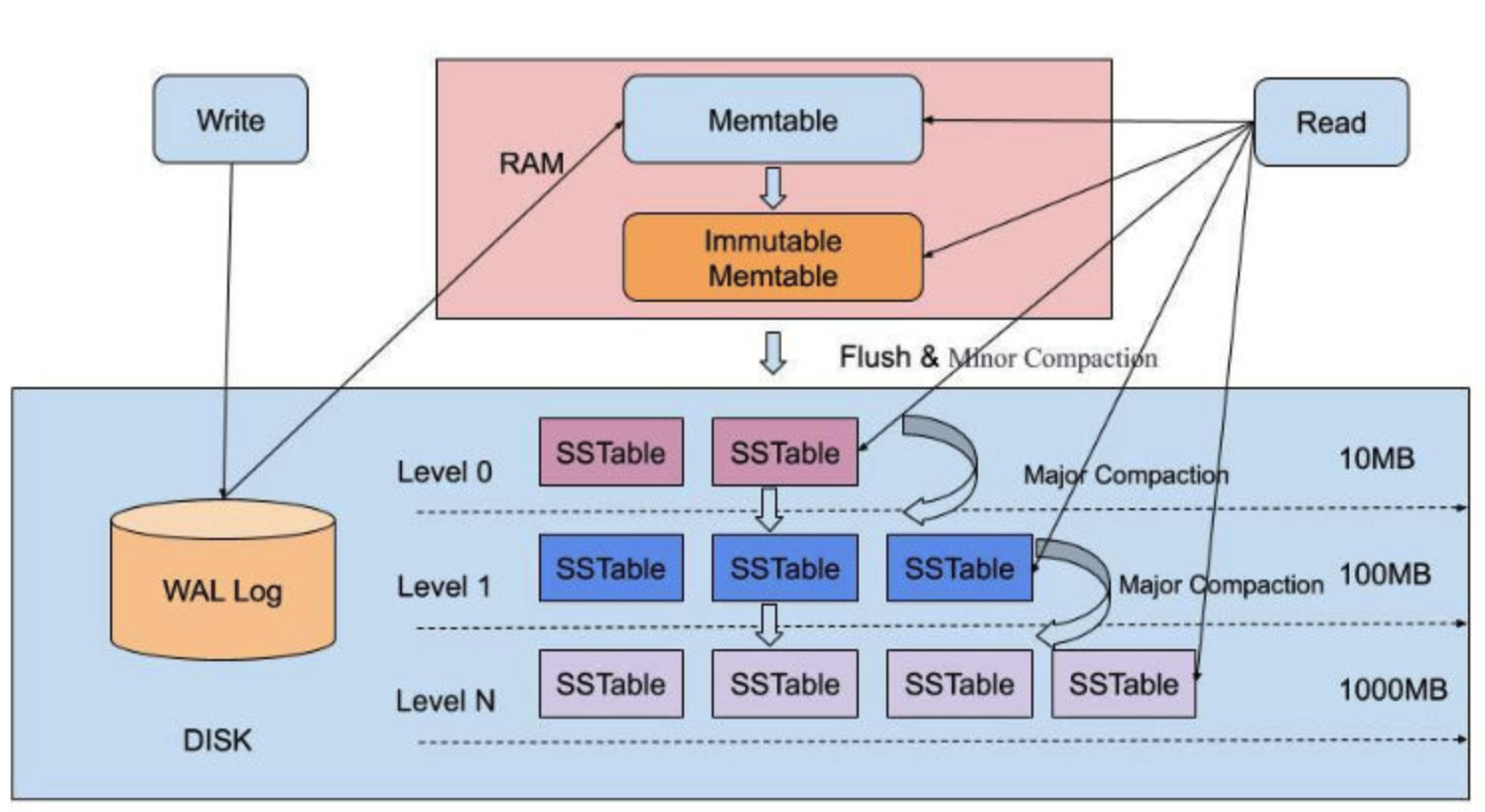

整个 LSM 树包含了三个部分，memtable、immutable memtable、SSTable，前两个在内存中，最后一个在磁盘中。同样，我们会先临时地把数据写在 memtable 中，然后在合适的时机刷入磁盘上的 SSTable 中。考虑到内存是非持久化的存储介质，以及延迟刷盘的机制。于是 LSM-Tree 通过 WAL 机制来保证数据的安全性。

WAL 机制，就是每次提交记录的时候，都会先把操作顺序同步到磁盘上的 WAL 文件中做备份，如果断电，我们也可以从 WAL 文件中恢复所有的修改记录。而且 WAL 文件是典型的 Append Only 的日志存储格式，并不是随机读写，这虽然引入了额外成本，但是能明显避免许多随机写的操作，还是能带来巨大的性能提升。

下面，我们来看 LSM tree 的三大组成部分，搞清楚它们是如何工作的。

2.1 Memtable

Memtable 显然是内存中的数据结构，存储的是近期更新的记录值，类似原始的 LSM tree，可以用各种有序高效的数据结构来实现，比如在 HBase 中就采用的跳跃表。所谓近期更新的记录值呢，在 KV 存储的场景下，就是你最近提交的对某个 key 的插入或更新的记录，可以简单理解成一个 Map 中的 key，value 对就可以了。

Memtable 提供了 k-v 数据的写入、删除以及读取的操作接口，以及内部将 k-v 对按照 key 值有序存储，这样方面之后快速序列化到 SSTable 文件中，保存到 SSTable 文件仍然保存了数据的有序性。

2.2 Immutable Table

由于内存有限，通常我们会设置一个阈值，在 Memtable 存储的元素到达一个数量级之后，我们就会把它固化成 immutable table，从字面上理解，就是不可变表，相当于内存中只读的 Memtable。之后，系统会生成一个新的 Memtable 供读写继续写入。

很明显这就是 memtable 的一个副本，那我们为什么要引入这样一个 memtable 的不可变副本呢？根本原因在于，磁盘持久化的过程是需要时间的，但同时我们的系统仍然在对外工作，所以创建副本，可以很好的地帮助我们避免读写冲突竞争，从而避免阻塞，提高系统性能。

2.3 SSTable

现在，我们拥有的是内存中的有序结构，存储了近期的记录变更，如何把这样的数据存储在磁盘上，既利用磁盘顺序读写的优势，也能保证所写的格式便于改动也便于查询呢？SSTable 就是一种很巧妙的设计，它是整个 LSM Tree 的核心，毕竟我们的大部分数据都是存储在磁盘上的，而 SSTable 就是在磁盘上做持久化的部分。本质其实很简单，就是一段段按照 key 有序排列的键值对：

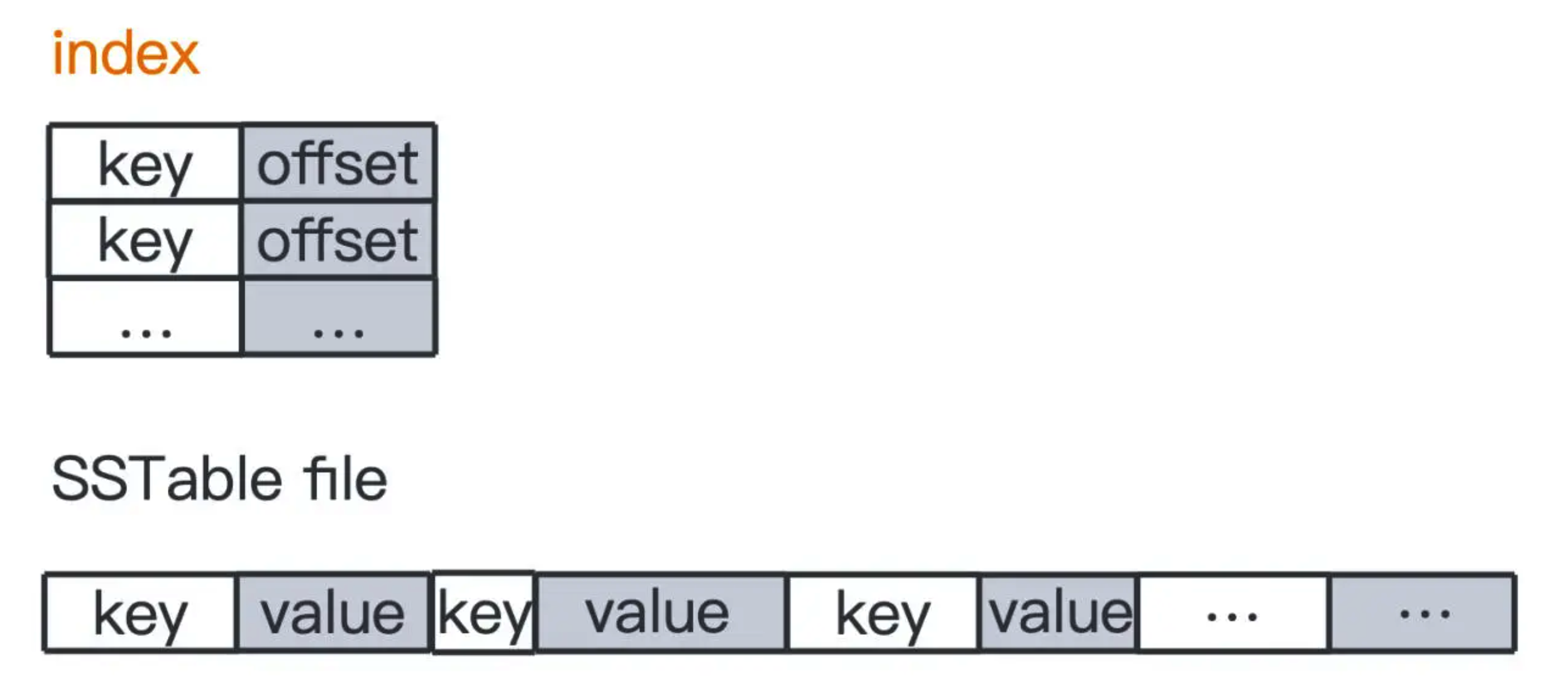

原始的 SSTable，key 和 value 可以是任意大小的，所以直接在磁盘上查询不是特别靠谱，但是 SSTable 本身的有序性，让我们可以采用线性索引来加速查询过程，所以 SSTable 一般也会带上一个索引文件，值存储的是 key 所对应的 offset，加载到内存后，利用二分搜索可以很快查找出要访问的 key 的值。

好，我们知道内存中的数据一定是有序的，而持久化数据到磁盘最高效的方式就是顺序写一遍，每次内存中的数据，我们都一次性 dump 成磁盘上的一段自然是比较快的，这样一段段的数据，我们就称为一个个 segment。所以最简单的持久化方式就是我们在磁盘上把内存中有序的键值对直接 dump 成一个个段，也就是 segment。整个持久化的过程就像这样，我们把内存中有序的数据结构比如红黑树中的记录，dump 到一段磁盘上的空间，然后按 segment 一段一段往后叠加。

当然，后面存储的段和前面存储的段，key 可能是重复的，因为后面的段新一些，所以在有重复的时候，最靠后的段中的记录值，就是某个 key 最新的状态。因此，在检索数据时，我们要从后面的段开始，往前遍历，看看是否有查找到目标 key，有的话就返回。但很显然，这样的存储结构会有很多问题。

首先数据冗余很大，随着时间推移，磁盘上就会有大量重复的键；
其次我们需要遍历每个有序的 segment，查看数据是否存在。随着数据量增大，要遍历的 segment 可能会非常多，整个系统的查询效率显然是惨不忍睹的。

总而言之，虽然说在写多读少的情况下，我们可以稍微降低一些读的速度，来换取更快的写的速度，但是这样无止尽的读性能劣化显然是不可接受的。怎么解决呢？

压缩数据

我们需要合并 segment。每个 segment 都是有序的，那我们显然可以比较高效地对多段数据进行合并操作，类似“多路归并”的思路，一般，多路归并的程序我们会在后台不断运行，这样就会不断地把多个老的 segment 合并成一个更长的、同样有序的 segment。

合并前老的 segment 长度都是一样的，在 SSTable 的主流实现里，我们会把不同的阶段被合并的 segment 放到不同的层中，并限制每一层数量，每一个层级的集合总大小是固定且递增的。如第一层为 10MB，第二层为 100MB，第三层为 1000MB 等。当某层 segment 超过一定数量，我们就会把它们删除，合并出一个更大的 segment 放入下一层。这样，低层中的 segment 显然是更新的记录值，更高层的则是更老的记录值。

这样，我们的整个存储空间就不会无尽地膨胀，最高的一层，最多也就是占用历史以来所有出现过的 key 和对应的记录值这样数量级的空间，而存储这些是数据库本应做到的。

在检索的时候，我们只需要按照“内存 ->level0->level1”这样的顺序，去遍历每层中不同段是否包含目标 key。每个段内都是有序存储的，所以整体读的时间复杂度也是可以接受的，确实可能会比 B+ 树的查询效率低一些，不过辅以布隆过滤器等手段，劣化也不会非常明显，在许多读写比不到 1:10 的场景下，顺序写带来的写性能提升是非常令人满意的。

删除数据

和 B+ 树直接在本地进行删除的策略不同，LevelDB 其实不会真的把某个数据移除，因为一旦移除，就可能需要去不同的层进行数据的清理，代价比较高昂。一个聪明的做法就是我们用和写入一样的手段，将数据标记成一种特殊的状态。这种通过标记而不是真实移除数据的方法，在业务开发中其实也很常见，通常我们称为 soft delete。

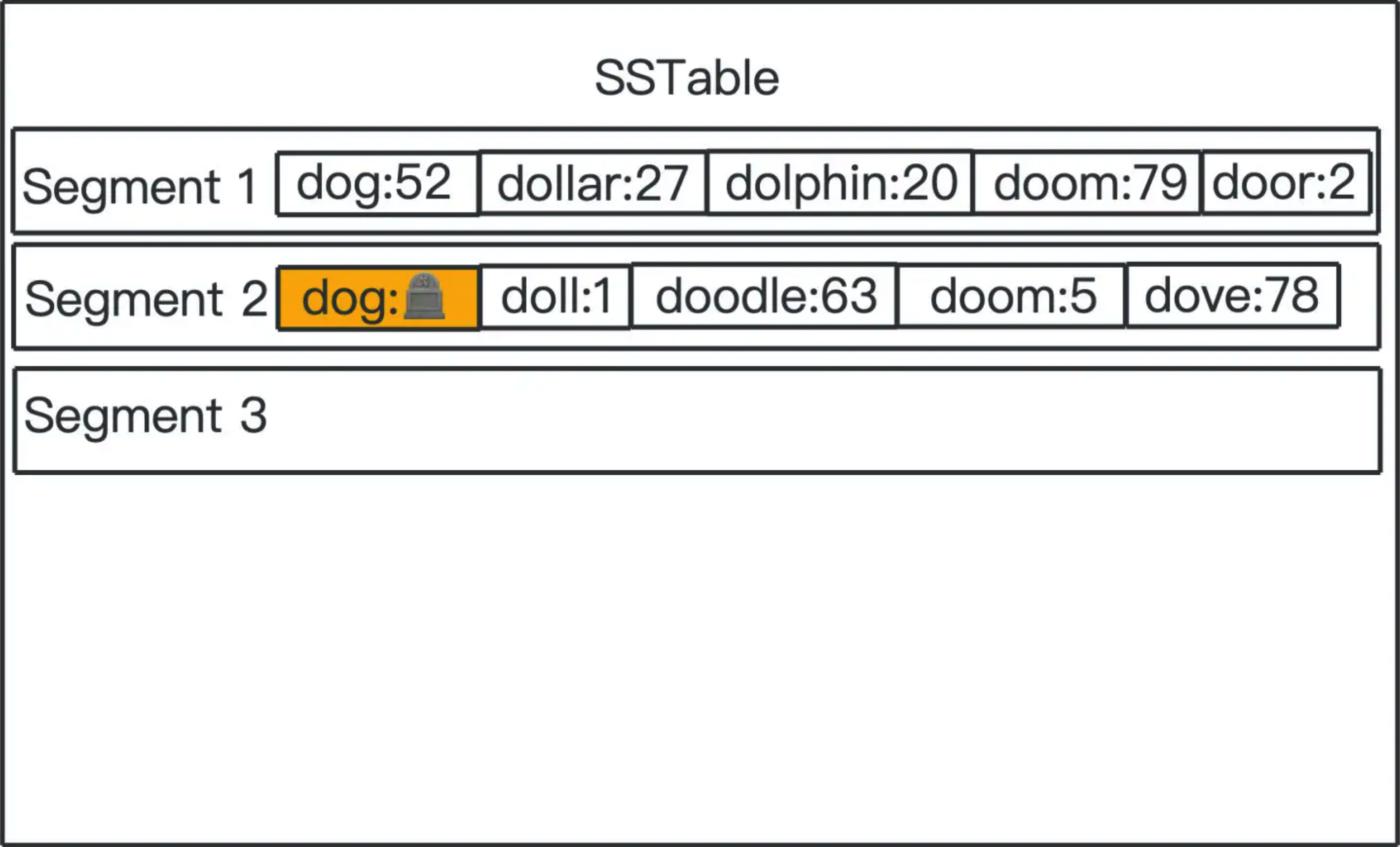

在 LSM tree 中也是一样，我们把这个特殊的状态称为 tombstone，墓碑，如下图所示：

查询的时候，如果我们先查到了 tombstone，就可以认为数据已经不复存在了。
