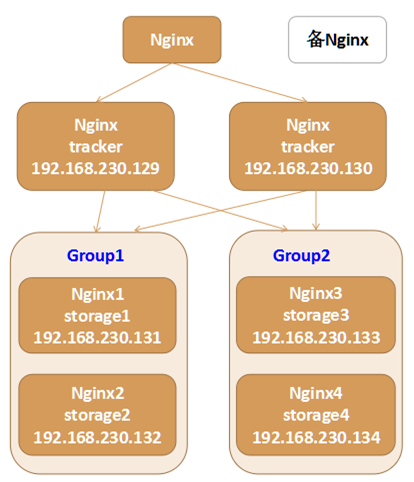

6.1 架构图


  • 如果你公司刚好用这个，那你就会搭建集群
  • 涉及到多个Linux，你可以更进一步熟悉一下Linux
  • 提升自己驾驭复杂环境的能力

6.2 环境搭建步骤

搭建一个FastDFS分布式文件系统集群，推荐至少部署6个服务器节点

6.2.1 安装6个迷你版的Linux

迷你版Linux没有图形界面，占用磁盘及资源小，企业里面使用的Linux都是没有图形界面的Linux，在安装的时候，最少要给每一个虚拟机分配3.5G的内存空间，我这里分配5G，内存我这里分配的是512M

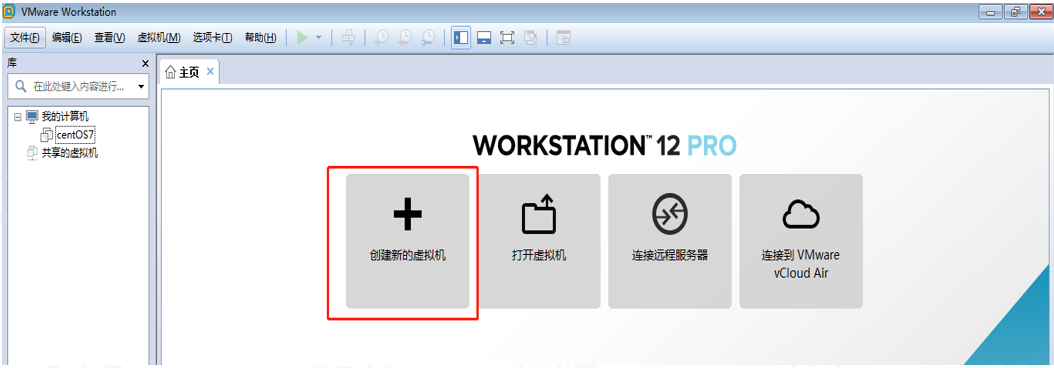

1）打开Vmware，点击创建新的虚拟机

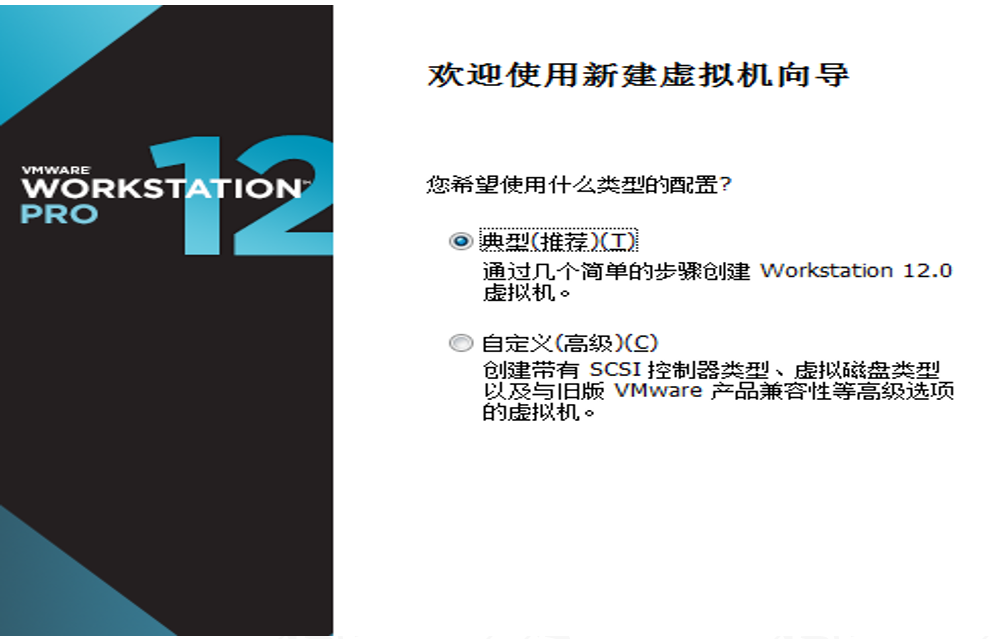

2）选择典型安装

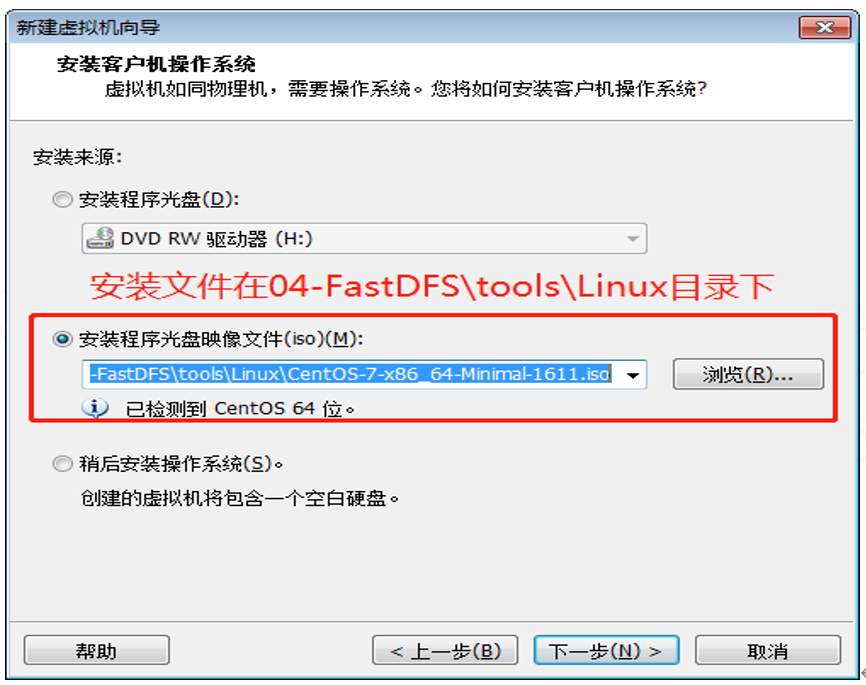

3）选择安装Linux迷你版安装文件位置

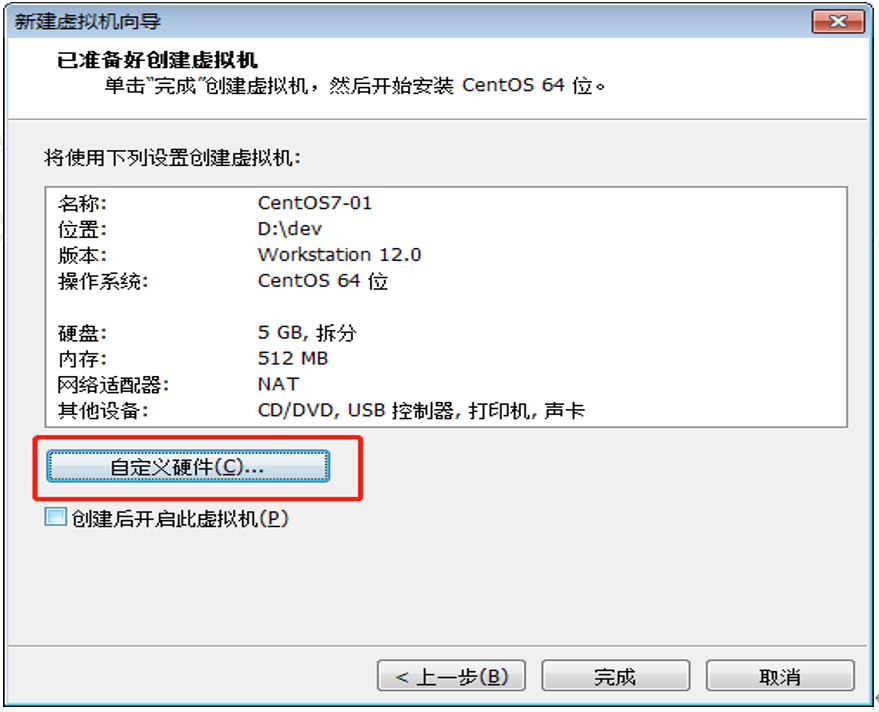

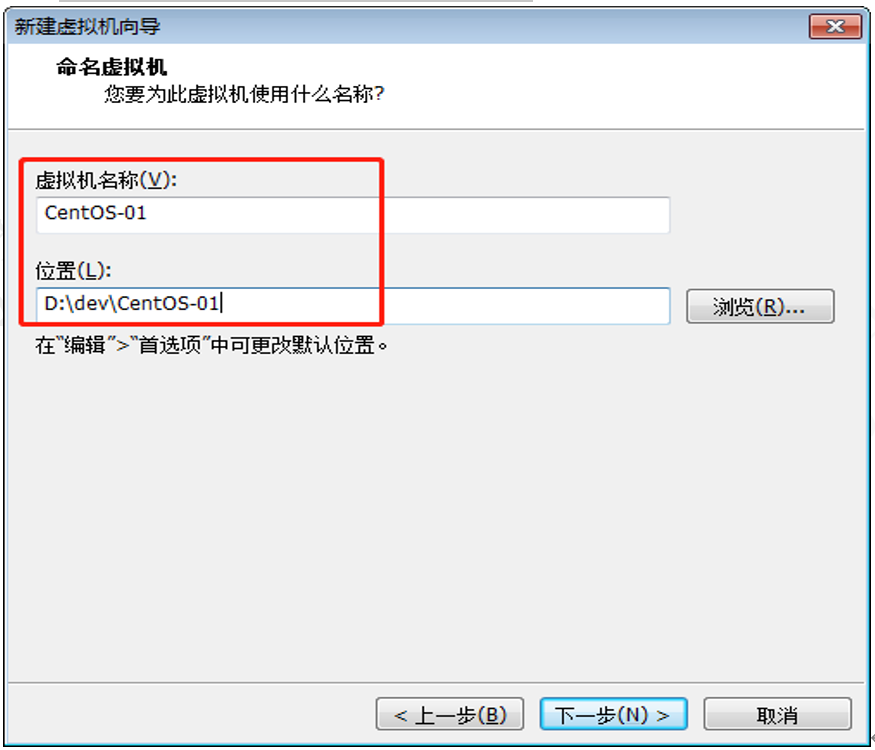

4）指定虚拟机名称及安装位置

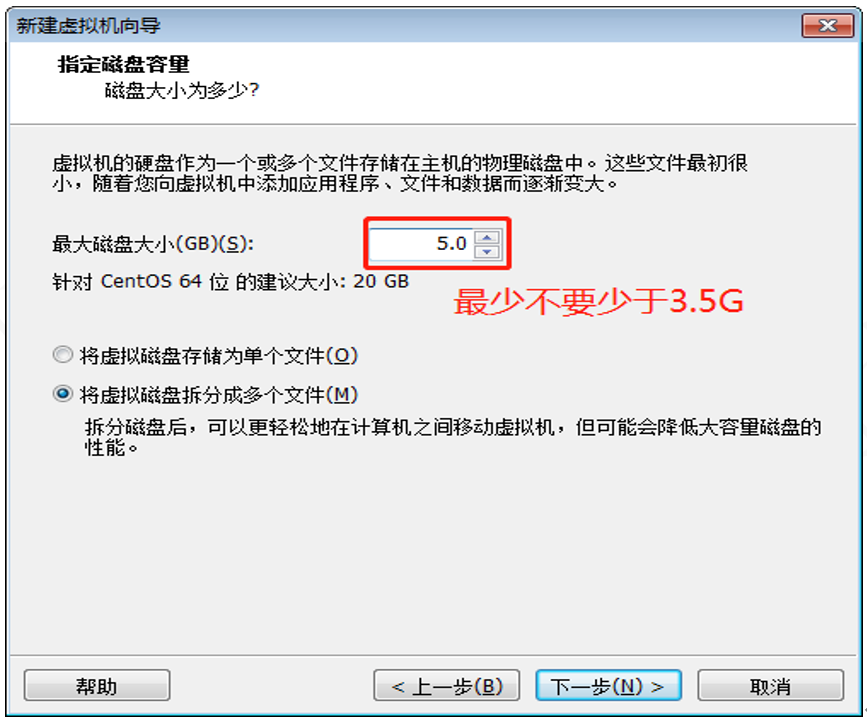

5）为虚拟机分配磁盘空间


6）为虚拟机分配内存

我是8G内存，每个虚拟机分配512M，因为是迷你版，所以内存消耗不会太大

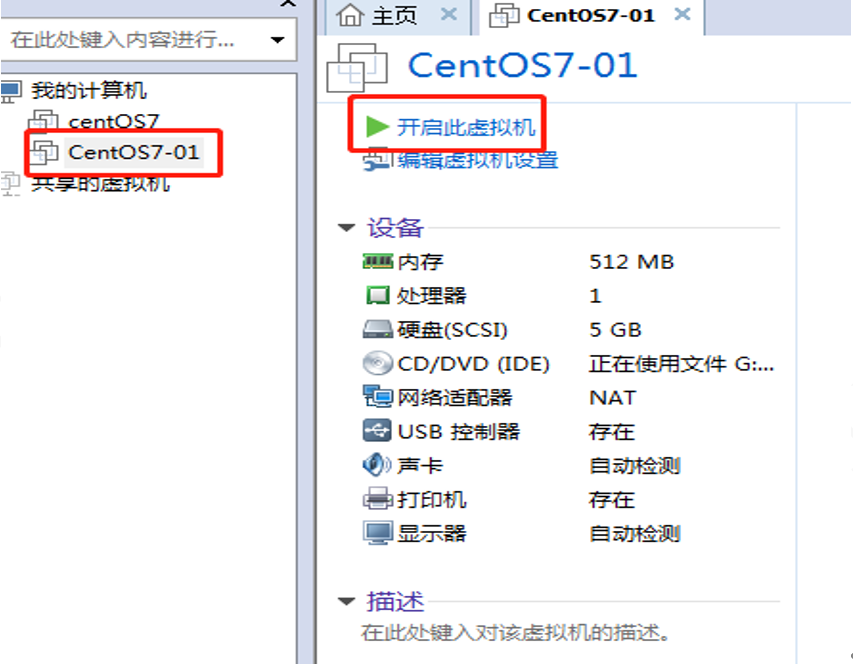

7）开启此虚拟机

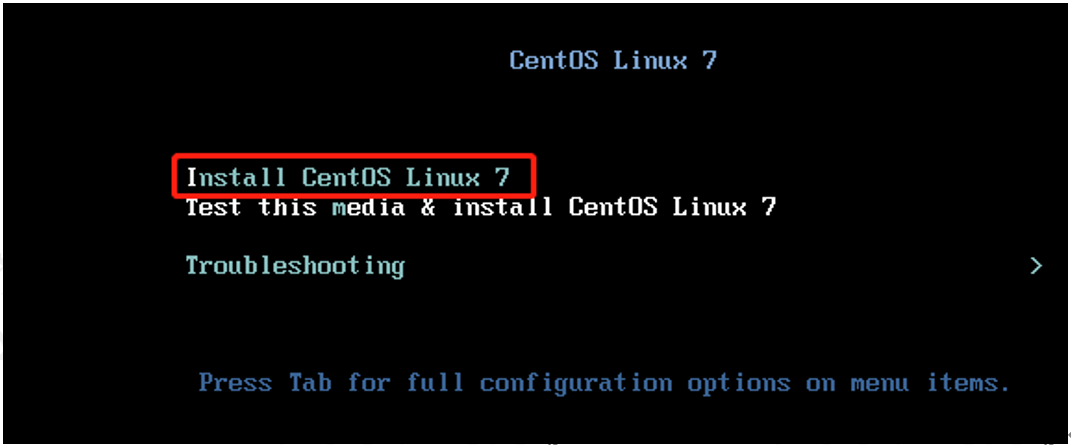

8）开始安装

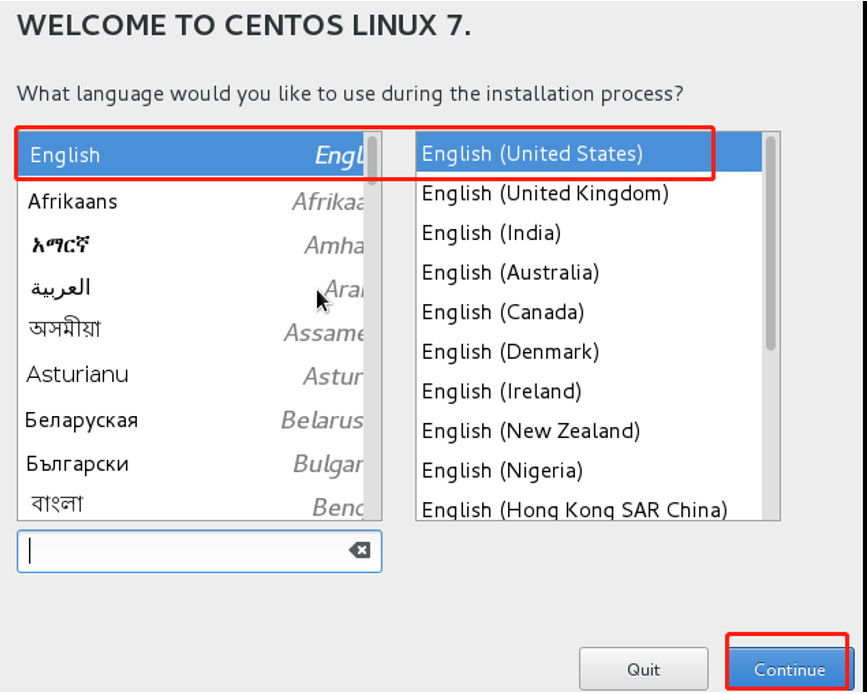

9）选择语言为English

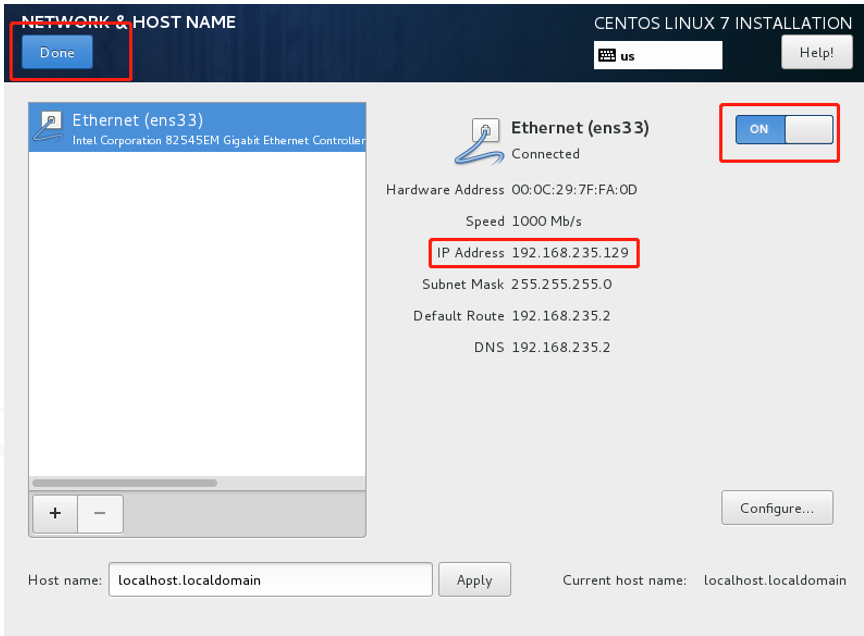

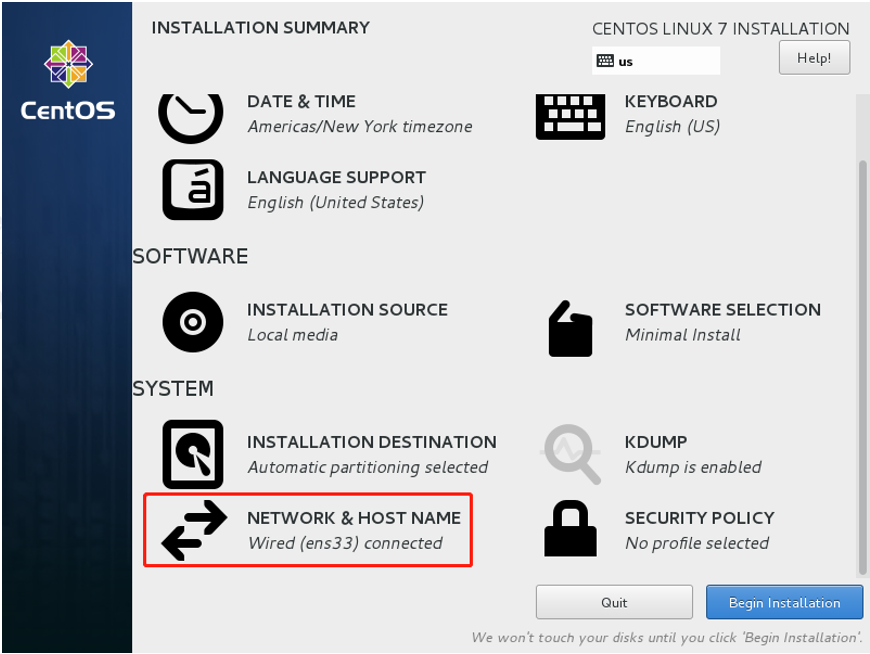

10）打开网络连接（重要）

这个选项点进去完成一下就好，其它配置都可以默认，但是网络一定要打开，否则虚拟机之间无法通讯

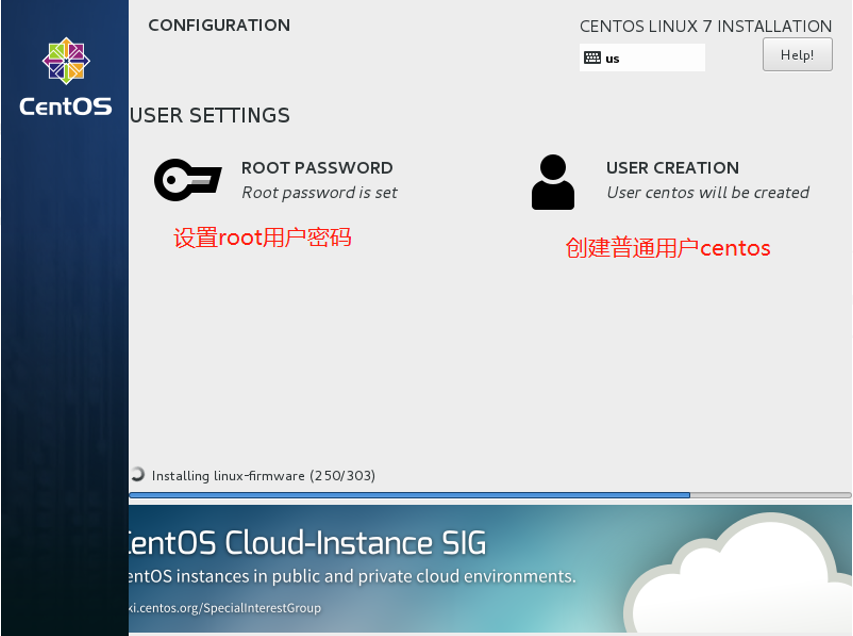

11）设置root用户密码为123456

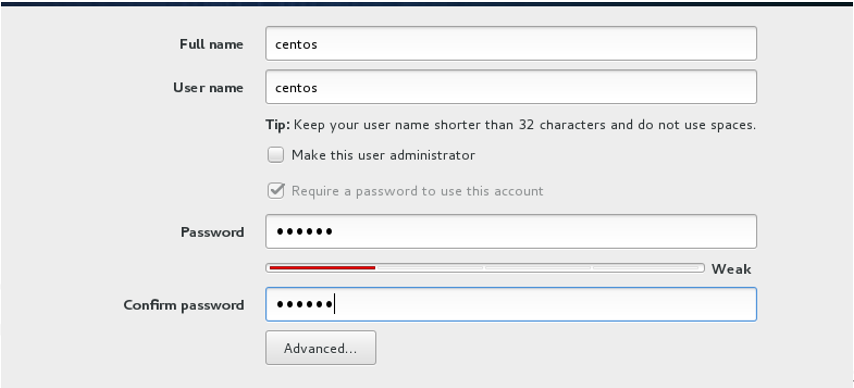

12）创建普通用户centos，设置密码为123456


13）安装完毕后，重启安装的CentOS系统

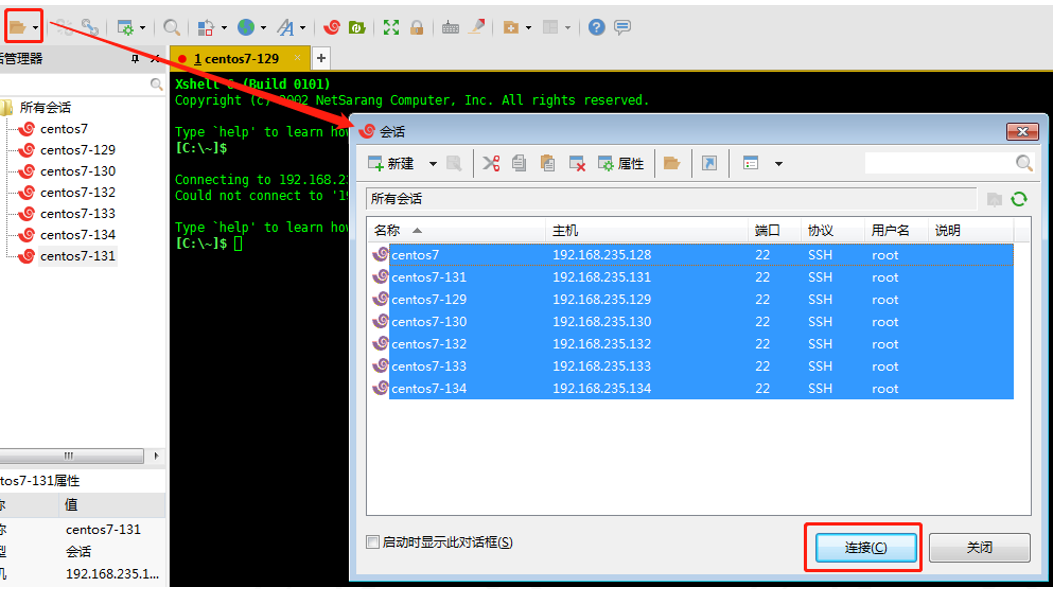

6.2.2 在Xshell中创建6个连接，分别连向不同的Linux


6.2.3 为迷你版的Linux安装常用工具库

由于迷你版Linux缺少一些常用的工具库，操作起来不方便，推荐安装如下的工具库

安装lrzsz， yum install lrzsz -y
安装wget, yum install wget -y
安装vim， yum install vim -y
安装unzip，yum install unzip -y
安装ifconfig，yum install net-tools -y

yum install lrzsz wget vim unzip net-tools –y

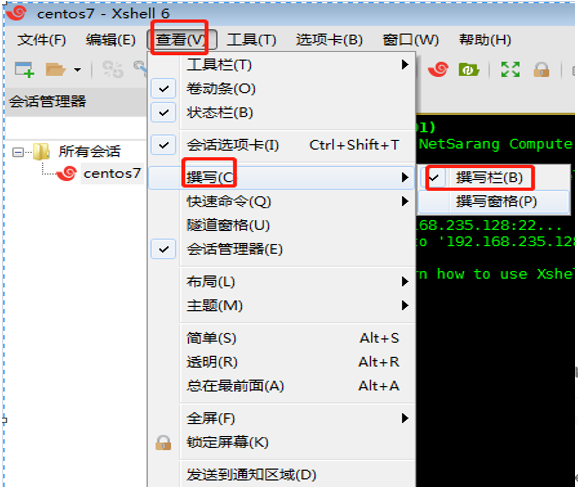

打开撰写栏，方便批量执行命令

6.2.4 按照课件上安装FastDFS的步骤在6个服务器节点安装FastDFS

6.2.5 配置两个tracker server服务器

为了方便操作，我们再启动一次Xshell，一个Xshell操作Tracker，另一个操作Storage，

将Tracker和Storage分开
**

  • 把/etc/fdfs目录下的配置文件.sample后缀都去掉
  • 修改两个tracker服务器的配置文件：

tracker.conf: 修改一个地方：
base_path=/opt/fastdfs/tracker #设置tracker的数据文件和日志目录（需预先创建）

  • 创建存放数据的目录

6.2.6 配置四个storage server服务器

每两个storage server为一组，共两个组（group1 和 group2），一个组内有两个storage server

1）修改第一组group1的第一个storage server（修改storage.conf配置文件）

  1. group_name=group1   #组名，根据实际情况修改，值为 group1 或 group2
  2. base_path=/opt/fastdfs/storage  #设置storage的日志目录（需预先创建）
  3. store_path0=/opt/fastdfs/storage/files   #存储路径
  4. tracker_server=192.168.235.129:22122   #tracker服务器的IP地址和端口号,配2个
  5. tracker_server=192.168.235.130:22122

2）第一个组的第二个storage按照相同的步骤操作

或者将第一组的配置文件下载到桌面上，然后上传覆盖第一组的第二个storage

3）第二组的两个storage也按照相同的步骤操作；唯一的区别是group_name=group2

可以在桌面上对第一个组的storage文件进行修改，将组名修改为group2，然后上传覆盖
至此，一个FastDFS的分布式文件系统集群就搭建好了。

4）注意：配置文件中不要出现中文，另外别忘了创建配置文件中指定的目录

5）启动两个tracker，再启动四个storage

6）关闭6个Linux防火墙，通过09-fastdfs-java的代码进行测试

  • 修改配置文件为两个tracker
  • 测试负载均衡：tracker.conf文件 (修改 store_lookup=0 表示轮训策略)

6.2.7 部署Http访问FastDFS上的文件

1）先完成4个storage server的Nginx访问

这4个Nginx需要去fastDFS找对应的文件，所以需要安装FastDFS的Nginx扩展模块

A、配置带有FastDFS扩展模块的Nginx

1、在四个storage server上安装Nginx，并且加入FastDFS扩展模块；
2、修改两组4个storage的nginx扩展模块配置文件mod_fastdfs.conf

  1. base_path=/opt/fastdfs/nginx_mod #保存日志目录(需提前创建)
  2. tracker_server=192.168.230.129:22122 #tracker服务器的IP地址以及端口号
  3. tracker_server=192.168.230.130:22122
  4. group_name=group1  #当前服务器的group名，第二组应配置为group2
  5. url_have_group_name=true     #文件url中是否有group名
  6. store_path_count=1           #存储路径个数，需要和store_path个数匹配（一般不用改）
  7. store_path0=/opt/fastdfs/storage/files    #存储路径
  8. group_count = 2                  #设置组的个数
  10. 在末尾增加2个组的具体信息：
  11. [group1]
  12. group_name=group1
  13. storage_server_port=23000
  14. store_path_count=1
  15. store_path0=/opt/fastdfs/storage/files
  17. [group2]
  18. group_name=group2
  19. storage_server_port=23000
  20. store_path_count=1
  21. store_path0=/opt/fastdfs/storage/files

B、第一组的第二台和上面的配置一样

C、第二组的两台只需要把group_name=group2即可

D、至此，mod_fastdfs.conf就配置好了。

2）配置两组4个storage的nginx拦截请求路径：

  1. location ~ /group[1-9]/M0[0-9] {
  2.     ngx_fastdfs_module;
  3. }

至此4个storage服务器上的Nginx就搭建配置OK了，

然后可以进行测试：
重启storage，启动Nginx

http://192.168.119.128:80/group1/M00/00/00/wKh3jVx6FUCARyK2AAAANaS4cxw338.txt http://192.168.92.132:80/group1/M00/00/00/wKhchFv7xQeAQbrBAAAALDPVPvc081.txt
http://192.168.92.133:80/group1/M00/00/00/wKhchFv7xQeAQbrBAAAALDPVPvc081.txt
http://192.168.92.134:80/group1/M00/00/00/wKhchFv7xQeAQbrBAAAALDPVPvc081.txt

注意：每一台都可以访问到，就算是当前组中没有改文件，因为向浏览器中发送请求的时候

  • 交给Nginx进行location匹配
  • 匹配上之后调用FastDFS的扩展模块
  • 扩展模块会读取扩展模块配置文件mod_fast.conf
  • 通过扩展模块配置文件，找到对应的Tracker，从而找到对应的文件

3）在两个tracker server安装Nginx

这两个Nginx只需要做负载均衡，不要找文件，所以不需要安装扩展模块
**

4）配置两个tracker server服务器上的Nginx访问

部署配置nginx负载均衡:

  1. upstream fastdfs_storage_server {
  2.     server 192.168.92.131:80;
  3.     server 192.168.92.132:80;
  4.     server 192.168.92.133:80;
  5.     server 192.168.92.134:80;
  6. }
  1. #nginx拦截请求路径：
  2. location ~ /group[1-9]/M0[0-9] {
  3.     proxy_pass http://fastdfs_storage_server;
  4. }

至此，两个tracker服务器的Nginx就搭建配置OK了。
启动两个tracker服务器的Nginx进行测试。

http://192.168.92.129:80/group1/M00/00/00/wKhchFv7xQeAQbrBAAAALDPVPvc081.txt
http://192.168.92.130:80/group1/M00/00/00/wKhchFv7xQeAQbrBAAAALDPVPvc081.txt

5）部署前端用户访问入口服务器，该Nginx负载均衡到后端2个tracker server

这个Nginx也只需要做负载均衡，不要找文件，所以不需要安装扩展模块
可以对Windows上的的Nginx进行配置
**
部署配置nginx负载均衡:

  1. upstream fastdfs_tracker_server {
  2.     server 192.168.92.129:80;
  3.     server 192.168.92.130:80;
  4. }
  1. #nginx拦截请求路径：
  2. location ~ /group[1-9]/M0[0-9] {
  3.     proxy_pass http://fastdfs_tracker_server;
  4. }

访问：http://127.0.0.1:80/group1/M00/00/00/wKhchFv7xQeAQbrBAAAALDPVPvc081.txt

至此，一个三层结构的Nginx访问架构就搭建配置OK了。为了保证高可用性，一般在入口出，会添加一个备用Nginx上，中间通过一个keepAlive软件连接。

最后，为了让服务能正常连接tracker，请关闭所有机器的防火墙：

systemctl status firewalld
systemctl disable firewalld
systemctl stop firewalld**
