3.9 类图—组合关系（Composition）

1.1 基本介绍

组合关系：也是整体与部分的关系，但是整体与部分不可以分开。

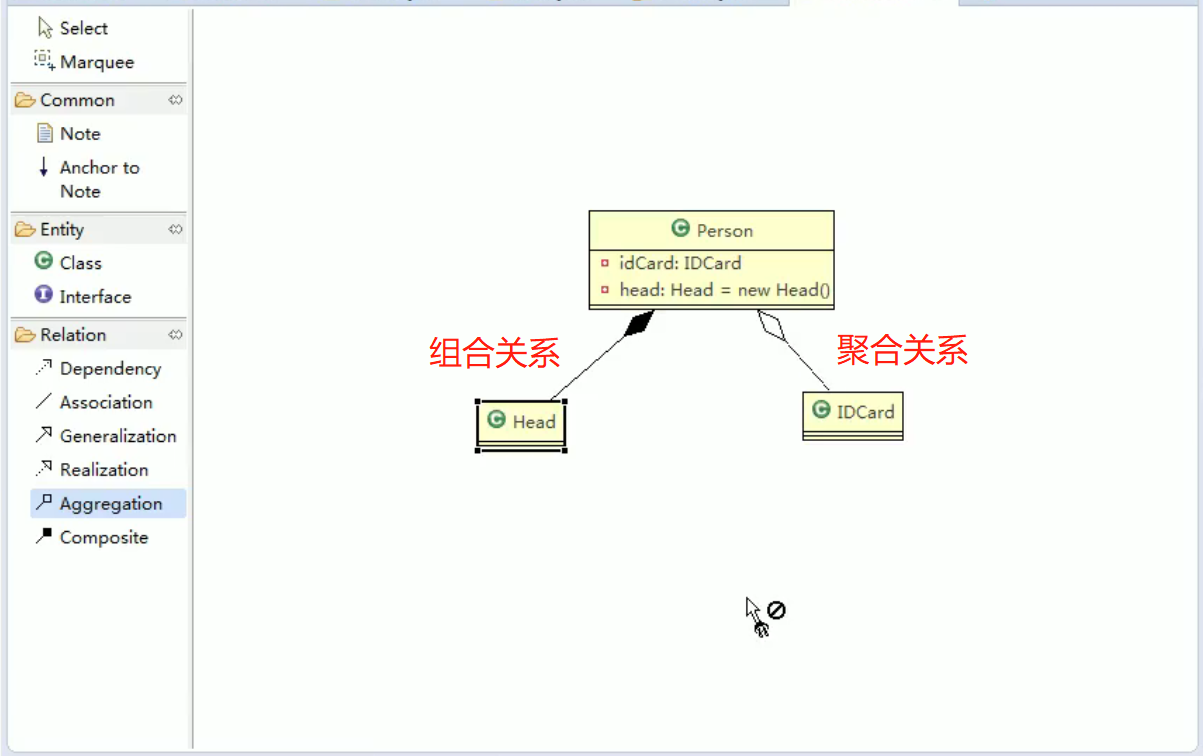

再看一个案例：在程序中我们定义实体：Person与IDCard、Head, 那么 Head 和 Person 就是 组合，IDCard 和 Person 就是聚合。

但是如果在程序中Person实体中定义了对IDCard进行级联删除，即删除Person时 ，连同IDCard一起删除，那么IDCard 和 Person 就是组合了.

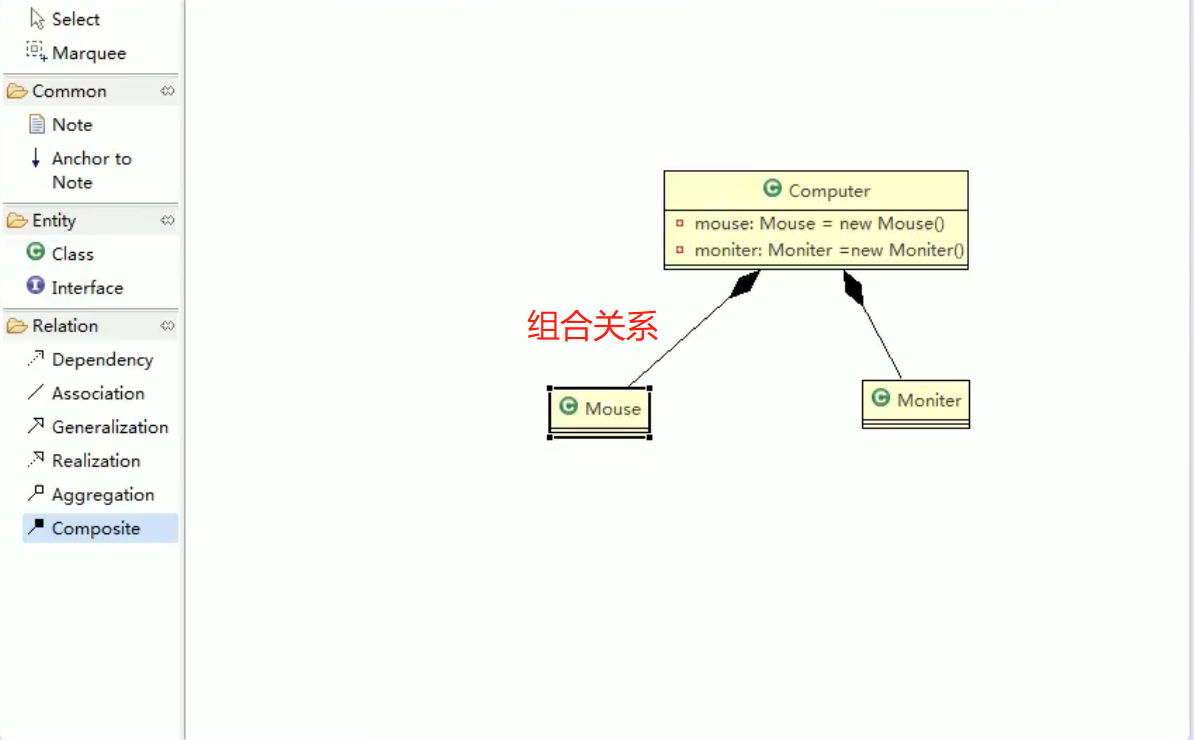

1.2 应用案例

package com.atguigu.uml.composition;
public class Mouse {
}

package com.atguigu.uml.composition;
public class Moniter {
}

package com.atguigu.uml.composition;
public class Computer {
    private Mouse mouse = new Mouse(); //鼠标可以和computer不能分离
    private Moniter moniter = new Moniter();//显示器可以和Computer不能分离
    public void setMouse(Mouse mouse) {
        this.mouse = mouse;
    }
    public void setMoniter(Moniter moniter) {
        this.moniter = moniter;
    }
}

package com.atguigu.uml.composition;
public class Head {
}

package com.atguigu.uml.composition;
public class IDCard {
}

package com.atguigu.uml.composition;
public class Person {
    private IDCard card; //聚合关系
    private Head head = new Head(); //组合关系
}
