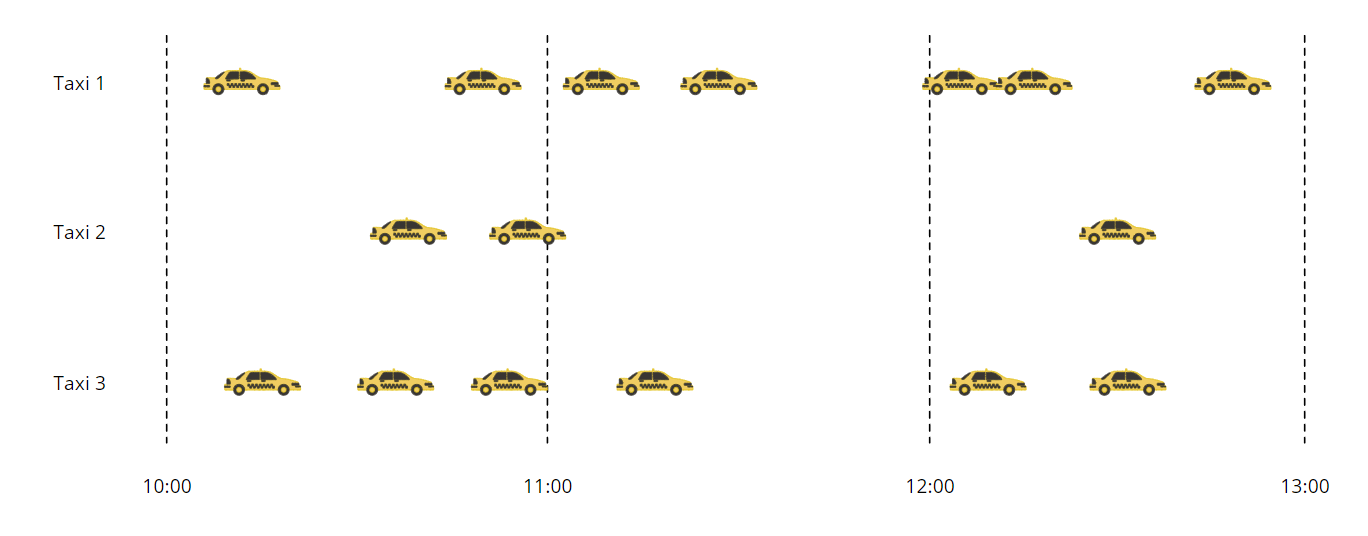

需求：计算每辆出租车每小时的出站次数


flink window的三种操作

最简单的：flink sql
更多控件：DataStream窗口API
全部控制：过程功能

Flink SQL

Flink SQL> describe Rides;
root
|-- rideId: BIGINT
|-- taxiId: BIGINT
|-- isStart: BOOLEAN
|-- lon: FLOAT
|-- lat: FLOAT
|-- rideTime: TIMESTAMP(3) *ROWTIME*
 |-- psgCnt: INT

SELECT
  taxiId, window_end, count(*) AS cnt
FROM
  TABLE(TUMBLE(TABLE Rides, DESCRIPTOR(rideTime), INTERVAL '1' HOUR))
WHERE
  isStart
GROUP BY
  taxiId, window_start, window_end;

TUMBLE是一个内置的窗口表值函数，由Flink SQL提供，以提高窗口的效率。从概念上讲，这个函数的作用是向输入表的每一行添加3个虚拟列，表示窗口的开始、结束和每一行被分配的窗口的窗口时间。

Window API

StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
DataStream<TaxiRide> rides = env.addSource(new TaxiRideSource(...));
rides
    .filter(ride -> ride.isStart)
    .keyBy(ride -> ride.taxiId)
    .window(TumblingEventTimeWindows.of(Time.hours(1)))
    .aggregate(new CountTaxiRides(), new WrapWindowResult())
    .print();
env.execute();

Q: 为什么在keyby前要用filter？
A：因为这将减少一半的流元素被序列化和发送到窗口
有一种更简单的方法来使用Window API，但这需要缓冲分配给每个窗口的所有事件，然后在触发窗口时计数它们。该实现递增地计算计数，这是首选的方法，因为

避免在窗户关闭那一刻集中需要大量计算
需要更少的状态

我们可以通过将每个TaxiRide映射到单个整数来进一步优化这一点——为了计算次数，我们所需要的就是taxiId。我们还需要时间戳，但它们在包装每个事件的StreamRecord的元数据中。（ps: 还需要isStart）

private static class CountTaxiRides implements AggregateFunction<TaxiRide, Integer, Integer> {
    @Override
    public Integer createAccumulator() {
        return 0;
    }
    @Override
    public Integer add(TaxiRide ride, Integer accumulator) {
        return 1 + accumulator;
    }
    @Override
    public Integer getResult(Integer accumulator) {
        return accumulator;
    }
    @Override
    public Integer merge(Integer a, Integer b) {
        return a + b;
    }
}

merge方法用于当会话窗口通过一个事件的到来合并它们时，该事件将两个会话之间的间隙分开，从而使它们现在应该统一为单个会话。

private static class WrapWindowResult
        extends ProcessWindowFunction<Integer, Tuple3<Long, Long, Integer>, Long, TimeWindow> {
    @Override
    public void process(
            Long taxiId,
            Context context,
            Iterable<Integer> iterableContainingPreaggregatedCount,
            Collector<Tuple3<Long, Long, Integer>> out) throws Exception {
        Tuple3<Long, Long, Integer> result = new Tuple3<>(
                taxiId,
                context.window().getEnd(),
                iterableContainingPreaggregatedCount.iterator().next());
        out.collect(result);
    }
}

Process Function

StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
DataStream<TaxiRide> rides = env.addSource(new TaxiRideSource(...));
rides
    .filter(ride -> ride.isStart)
    .keyBy(ride -> taxiId)
    .process(new CountingWindow(Time.hours(1)))
    .print();
env.execute();

public static class CountingWindow
  extends KeyedProcessFunction<Long, TaxiRide, Tuple3<Long, Long, Integer>> {
    private final long durationMsec;
    public CountingWindow(Time duration) {
        durationMsec = duration.toMilliseconds();
    }
    // Keyed, managed state, with an entry for each window, keyed by the window's end time.
    private transient MapState<Long, Integer> counter;
    @Override
    public void open(Configuration conf) {
        MapStateDescriptor<Long, Integer> desc =
                new MapStateDescriptor<>("hourlyRides", Long.class, Integer.class);
        counter = getRuntimeContext().getMapState(desc);
    }
    @Override
    public void processElement(...)
    @Override
    public void onTimer(...)
}

这个过程函数有以下三种方法

open : 设置我们将使用的状态
processElement : 用于处理每个传入事件
onTimer : 当计时器触发时调用

这里使用的中心数据结构是从窗口时间戳到计数器的映射，我们将在其中跟踪每个窗口看到了多少事件.

private transient MapState<Long, Integer> counter;

public void processElement(
        TaxiRide ride,
        Context ctx,
        Collector<Tuple3<Long, Long, Integer>> out) throws Exception {
    long eventTime = ride.getEventTime();
    TimerService timerService = ctx.timerService();
    if (eventTime > timerService.currentWatermark()) {
        // Round up eventTime to the end of the window containing this event.
        long endOfWindow = (eventTime - (eventTime % durationMsec) + durationMsec - 1);
        // Count this ride.
        Integer count = counter.get(endOfWindow);
        count = (count == null) ? 1 : count + 1;
        counter.put(endOfWindow, count);
        // Schedule a callback for when the window has been completed.
        timerService.registerEventTimeTimer(endOfWindow);
    } else {
        // Process late events?
    }
}

对于每个事件，我们需要找出

它在哪个窗口中递增，
该窗口的计数器
确保当该窗口结束时我们有一个计时器

我们重新生成了与window API相同的时间窗口赋值语义。这是我们希望基于过程函数的窗口如何工作的一个方法，我们可以有其他方法。

public void onTimer(
    long timestamp,
    OnTimerContext context,
    Collector<Tuple3<Long, Long, Integer>> out) throws Exception {
    // Look up the result for the hour that just ended.
    Integer count = counter.get(timestamp);
    out.collect(new Tuple3<>(context.getCurrentKey(), timestamp, count));
    // Clear the state for this window.
    counter.remove(timestamp);
}

当窗口要关闭时，我们发出结果并清除窗口的状态。

总结

SQL使许多涉及窗口分析的用例变得容易
- 窗口tvf: TUMBLE, HOP和累积
- 窗口分组:TUMBLE, HOP，会话
- 窗口: 滚动聚合，例如，过去一小时的运行计数
```
SELECT
rideTime,
taxiId,
COUNT(*) OVER last_hour AS rides_last_hour
FROM Rides
WINDOW last_hour AS (
PARTITION BY taxiId
ORDER BY rideTime
RANGE BETWEEN INTERVAL '1' HOUR PRECEDING AND CURRENT ROW
)
```
  在计算过去一个小时的运行计数的情况下，这在SQL中很容易完成，而在windows API中是不可能的。
Window API也很强大，提供了一些SQL中没有的特性
- 允许延迟、由于延迟而被删除的事件的旁路输出、自定义触发器
对于真正的自定义窗口，KeyedProcessFunction通常会更简单
