构建事件驱动应用

ProcessFunction结合了
- 有状态的，一次一个事件的处理
- 计时器
这个模式有多种形式
- keyed streams
- connected streams
- windowed and broadcast streams

从某种意义上说，API 的其余部分主要是为了方便应用。 ProcessFunction 是更多的通用构建块。ProcessFunction同样可以处理non-keyed streams，只是不能用计时器。

简单有效的API

// Process one element from the input stream.
void processElement(I value, Context ctx, Collector<O> out) throws Exception;
// Called when a timer fires.
void onTimer(long timestamp, OnTimerContext ctx, Collector<O> out) throws Exception;

ProcessFunctions是Rich Functions；他们可以使用state
两个回调都有一个collector，可以用来输出结果
两个回调都传递了某种可以访问 TimerService 的上下文

TimerService可以提供

当前系统时间
当前watermark

创建processing-time和event-time的计时器

Context / OnTimerContext API

public abstract class Context {
// Timestamp of the element currently being processed or timestamp of a firing timer.
public abstract Long timestamp();
// TimerService for querying time and registering timers.
public abstract TimerService timerService();
// ONLY OnTimerContext: The TimeDomain of the firing timer.
public abstract TimeDomain timeDomain();
// Emits a record to the side output identified by the OutputTag.
public abstract <X> void output(OutputTag<X> outputTag, X value);
// ONLY w/ KeyedProcessFunctions: Key of the element being processed.
public abstract K getCurrentKey();
}

这些上下文对象包括相当多的功能。下面首先看看timerService()。

timerService

public interface TimerService {
// returns the current processing time.
long currentProcessingTime();
// returns the current event-time watermark.
long currentWatermark();
// registers a timer to be fired when processing time passes the given time.
void registerProcessingTimeTimer(long time);
// registers a timer to be fired when the event time watermark
// passes the given time.
void registerEventTimeTimer(long time);
}

TimerService 在处理时间和事件时间域中提供对当前时间的访问。它还提供了创建两种模式的计时器的方法。

ProcessFunction案例：心跳监测

背景

一组物联网设备，至少每100ms都会发送一条消息出来。需要：

为每个传入的 deviceId（key）维护一个事件计数器。
如果该设备在过去 100 毫秒（处理时间内）没有发生事件，则以 (deviceId, count) 对的形式发出警报

实现思路

存储ValueState（keyed/scoped by deviceId）
- count
- last mod timestamp
对每个事件
- 更新计数、最后修改时间
- 删除当前计时器
- 从此刻（processing time）开始，注册一个100ms的新计时器
每当计时器触发时
- 发送(deviceId, count）

关键类

A POJO for holding state

// the data type stored in the state
public class CountWithTimestamp {
    public long count;
    public long lastModified;
}

Our application

DataStream<Event> stream = ...
// apply the process function to a keyed stream
DataStream<Tuple2<String, Long>> result = stream
    .keyBy(e -> e.deviceId)
    .process(new CountWithTimeoutFunction());

ValueState是一个 POJO类型，我们会在ValueState中使用。我们也可以将deviceId存储在CountWithTimestamp中，但是不太有必要，因为在context中key会被传递给onTimer()函数。

通过KeyedProcessFunction来处理当前KeyedStream（keyed by deviceId）。

核心方法实现

public class CountWithTimeoutFunction extends
        KeyedProcessFunction<String, Event, Tuple2<String, Long>> {
    @Override
    public void open(Configuration parameters) throws Exception {
        // register our state with the state backend
    }
    @Override
    public void processElement(Event event, Context ctx,
        Collector<Tuple2<String, Long>> out) throws Exception {
        // update our state and timer
    }
    @Override
    public void onTimer(long timestamp, OnTimerContext ctx,
            Collector<Tuple2<String, Long>> out) throws Exception {
        // emit alert
    }
}

从上面类可以看出一共需要实现3个方法：open(), processElement(), and onTimer()。注意上面KeyedProcessFunction内接的泛型参数

private ValueState<CountWithTimestamp> state;
@Override
public void open(Configuration parameters) throws Exception {
    state = getRuntimeContext().getState(
        new ValueStateDescriptor<>("myState", CountWithTimestamp.class));
}

open的写法和前面举的例子差不多。

static final int TIMEOUT = 100;
@Override
public void processElement(Event event, Context ctx,
                           Collector<Tuple2<String, Long>> out) throws Exception {
    CountWithTimestamp current = state.value();
    if (current == null) {
        current = new CountWithTimestamp();
    } else {
        ctx.timerService().deleteProcessingTimeTimer(current.lastModified + TIMEOUT);
    }
    current.count++;
    current.lastModified = ctx.timerService().currentProcessingTime();
    state.update(current);
    ctx.timerService().registerProcessingTimeTimer(current.lastModified + TIMEOUT);
}

定义了一个静态变量TIMEOUT。每个事件到达的时候，都会调用processElement方法来处理，processElement一共做了几件事：

获取当前event的key对应的状态，判断状态中是否有该key。
如果有，删除原来该key老的定时器；如果没有，生成一个新CountWithTimestamp对象
更新CountWithTimestamp值，count和lastModified；并更新state
重新注册ProcessingTime计时器。

注意，所有的定时器操作都是通过context的timerService接口下的具体方法操作的。方法里定义的输出Collector对象out没有使用。

@Override
public void onTimer(long timestamp, OnTimerContext ctx,
                    Collector<Tuple2<String, Long>> out) throws Exception {
    CountWithTimestamp result = state.value();
    String deviceId = ctx.getCurrentKey();
    out.collect(new Tuple2<String, Long>(deviceId, result.count));
}

onTimer方法中处理，当计时器触发时，业务逻辑如何走：

根据题目背景，输出是一个Tuple对象。
deviceId可以通过OnTimerContext中的key来获取。
count可以从state中获取，表示当前设备在第几次出现后，100ms内没有发送下一个心跳事件。

思考：是否需要清理状态？
答案是：不需要。因为本题中的设备是有限的，并且每个设备只维护1条状态。

ProcessFunction案例: 无序事件流排序

背景

注：Sorting an O-o-o Event Stream，其中 O-o-o代表Out-of-order。有些场景，比如模式识别或者是时序分析，是需要保证元素的顺序的。

待排序的乱序流如下，跟我们前面讲watermark的例子一样

实现思路

需要缓存一段流数据，因为我们无法保证看到的第1个元素，就是真实排序数据中的第1个元素。如本案例中的11，就不是。

思考：将这些元素缓存在哪里？
PriorityQueue是比较方便的一种选项，会自动排序。

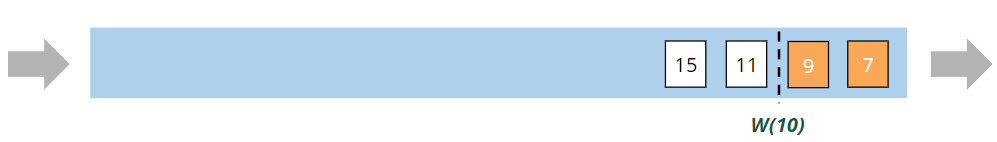

采用一个有界无序watermark，设置5的延迟。watermark(10)的到来标志着10以前的数据完整了，因此10之前的7和9作为有序流的第一部分可以被释放掉。

关键类：排序

DataStream<Event> input = ...;
DataStream<Event> sorted = input
    .keyBy(...)
    .process(new SortFunction());
public static class SortFunction extends KeyedProcessFunction<KeyType, Event, Event> {
    private ValueState<PriorityQueue<Event>> queueState =
      getRuntimeContext().getState(…);
    @Override
    public void processElement(Event event, Context context, Collector<Event> out) {
      ...
    }
    @Override
    public void onTimer(long timestamp, OnTimerContext context, Collector<Event> out) {
      ...
    }
}

这不是一个全局排序，但是是对应key内的排序。注意ValueState中的类型。
TODO
没有open()方法？

实现方法

processElement

public void processElement(Event event, Context context, Collector<Event> out) {
    TimerService timerService = context.timerService();
    // skip late events
    if (context.timestamp() > timerService.currentWatermark()) {
        PriorityQueue<Event> queue = queueState.value();
        if (queue == null) {
            queue = new PriorityQueue<>(10, new CompareByTimestamp());
        }
        queue.add(event);
        queueState.update(queue);
        timerService.registerEventTimeTimer(context.timestamp());
    }
}

context.timestamp()是event的timestamp。这个案例中假设数据不会late（注意，有乱序但是不late）。
然后我们将元素加入到PriorityQueue中。这里有一个可能引发困惑的地方是何时触发定时器。在context.timestamp()设置定时器，期望watermark追赶上当前的事件时间戳时，onTimer()函数被调用。

onTimer

public void onTimer(long timestamp, OnTimerContext context, Collector<Event> out) {
    PriorityQueue<Event> queue = queueState.value();
    Long watermark = context.timerService().currentWatermark();
    Event event = queue.peek();
    while (event != null && event.timestamp <= watermark) {
        out.collect(event);
        queue.remove(event);
        event = queue.peek();
    }
    queueState.update(queue);
}

预警：

在某些情形下上面这种实现会有性能问题
不要使用上面的这种实现方式作为参考方案/上线方案

后面我们讨论状态后端时，会更多的讨论这个预警提示。简单来讲，就是需要在每次访问一些状态后端时，需要反序列化状态字节对象，然后再更新时再序列化。采用PriorityQueue这种实现方案，性能消耗比较大。我们可以采用MapState，而不是ValueState，但是实现起来更复杂。CEP和Table API就是采用MapState实现的。
TODO
为什么不直接用event.timestamp？这里的timerService.currentWatermark()是怎么生成的？

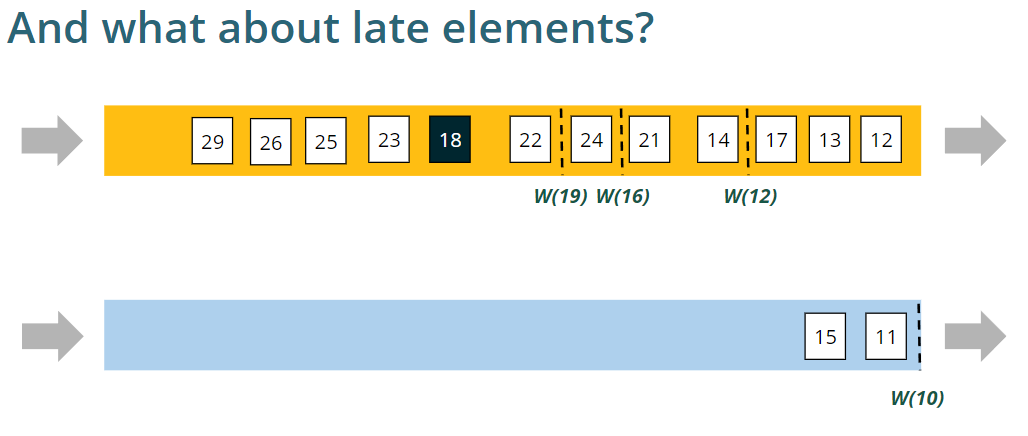

晚到元素如何处理？

在这个例子中，元素18是晚到数据，在上面processElement()实现方法中，我们直接丢弃了晚到的数据。

当一个事件晚到了之后，它错过了在排序输出流中给的卡槽，但是我们可以把晚到的数据单独放到一个输出流中。

Side outputs旁路输出

允许从一个用户函数发出多个流
发出的流可以有不同的数据类型
旁路输出是split()/select()的更高级的替代
与 ProcessFunctions、Windows（延迟事件）和 CEP 一起使用

我们没有在本系列文章中没有介绍 split()/select()，因为它已被弃用，并且存在一些重大缺陷。

Context / OnTimerContext API

public abstract class Context {

    // Timestamp of the element currently being processed or timestamp of a firing timer.
    public abstract Long timestamp();

    // TimerService for querying time and registering timers.
    public abstract TimerService timerService();

    // ONLY OnTimerContext: The TimeDomain of the firing timer.
    public abstract TimeDomain timeDomain();

    // Emits a record to the side output identified by the OutputTag.
    public abstract <X> void output(OutputTag<X> outputTag, X value);

    // ONLY w/ KeyedProcessFunctions: Key of the element being processed.
    public abstract K getCurrentKey();
}

旁路输出API

static final OutputTag<Event> lateEventsTag = new
    OutputTag<Event>("lateEvents") {};

DataStream<Event> input = ...;

SingleOutputStreamOperator<Event> sorted = input
    .keyBy(...)
    .process(new SortFunction());

DataStream<Event> lateEvents = sorted.getSideOutput(lateEventsTag);

这还是我们前面看到的排序例子，加入了旁路输出。旁路输出和ProcessFunctions一起使用。旁路输出通过对一个具有名称和类型的OutputTag来引用。两个OutputTag对象如果有相同的名字，会被认为是同一个旁路输出。在一个流上应用process()方法的结果是SingleOutputStreamOperator。从这个Operator可以获得跟他相关的旁路输出。

public void processElement(Event event, Context context, Collector<Event> out) {
    TimerService timerService = context.timerService();

    if (context.timestamp() > timerService.currentWatermark()) {
        PriorityQueue<Event> queue = queueState.value();
        if (queue == null) {
            queue = new PriorityQueue<>(10, new CompareByTimestamp());
        }
        queue.add(event);
        queueState.update(queue);
        timerService.registerEventTimeTimer(event.timestamp);
    } else { // event is late
        context.output(lateEventsTag, event);
    }
}

对比前面的实现，我们在 processElement() 方法中所要做的只是添加一个处理延迟事件的 else 子句。context中有一个输出方法用来发送事件到output tag。

旁路输出用于异常报告

final OutputTag<String> errors = new OutputTag<String>("side-output"){};

SingleOutputStreamOperator<Integer> task1 = ...;
SingleOutputStreamOperator<Integer> task2 = ...;
SingleOutputStreamOperator<Integer> task3 = ...;

DataStream<String> exceptions1 = task1.getSideOutput(errors);
DataStream<String> exceptions2 = task2.getSideOutput(errors);
DataStream<String> exceptions3 = task3.getSideOutput(errors);

DataStream<String> exceptions = exceptions1.union(exceptions2, exceptions3);

exceptions.addSink(new FlinkKafkaProducer(...));

在这里，我们将在一系列流程函数中捕获的所有异常收集在一起，并将所有这些发送到一个 kafka 主题。然后使用union函数将他们组合起来。

一些关于Timers的事实

onTimer()什么时候被调用

Processing time timer
- 当机器的时钟时间到达定时器的时间戳时
Event time timer
- 当算子的watermark达到或超过计时器的时间戳时
对 onTimer() 和 processElement() 方法的调用是同步的

可以用很多定时器

定时器成本不高，你可以用很多
每个key有个定时器，有数百万个key是相当正常的；但是要避免这数百万个定时器同时触发。
定时器是可以删除的

使用案例：投资银行希望每天早上生成一份报告，其中包含前一个工作日的所有未结算交易；在收到交易订单后，他们会创建一个处理时间计时器，设置为第二天上午9点触发；当计时器触发时，他们会检查交易是否未结算。这将导致大量计时器在上午 9 点全部触发。
解决方案1：将计时器分散在一个时间间隔内，例如上午 8 点到 10 点
解决方案2：结算后立即删除交易计时器

定时器是去重的

对于任意给定的 key和timestamp，只能有1个定时器
registerEventTimeTimer(currentWatermark + 1)
- 保证每当当前watermark前进时都会调用 onTimer()
- 由于计时器是去重的，因此在每个事件上执行此操作并且计时器触发消耗并不大；
可以通过四舍五入到最接近的秒/分钟/小时来减少正在使用的计时器数量
```
long coalescedTime = ((ctx.timestamp() + timeout) / 1000) * 1000;
ctx.timerService().registerProcessingTimeTimer(coalescedTime);
```
这种 currentWatermark + 1 习惯用语并不经常需要，但有时应用可能希望在currentWatermark前进时收到通知，这是使用标准的公共 API 实现这一目标的唯一方法。TODO没看懂？

定时器去重的事实更经常被利用来减少定时器的数量，方法是将定时器向下舍入到整分钟或整小时（或秒，如示例中）。在本书中将此称为计时器合并。注意，在每个key有多个计时器的情况下才讨论这个。

计时器在checkpoints中

故障恢复后，事件时间计时器将继续等待触发watermark
故障恢复后，所有应该在中断期间触发的处理时间计时器将立即触发

计时器只在keyed streams有用

但是你总是可以将unkeyed stream转化为keyed streams

为每条记录添加一个包含随机数的字段
使用它作为key
keyBy(random.nextLong()) TODO
- keys并不随消息一并传播，他们是按需重新计算的
- 因此，keys必须是确定的

可选解决方案：

keyBy()一个常量
暗含并行度为1

总结

ProcessFunction是构建Flink事件驱动应用的基础，包括：
- 事件处理
- state
- time
旁路输出是一种方便的、类型安全的拆分流的机制，可用于处理
- 晚到事件
- 非常规事件/异常事件
- 错误
计时器是分析和事件驱动pipeline的重要且灵活的组成部分

参考

另一个例子:
- Windowing without the Window API
官网文档:
- Process Function
- Timers
