实验拓扑

SSL VPN 身份验证实验 - 图1

图 1-1

实验需求

  1. 深圳总部在内网中旁挂 SSL VPN 作为 VPN 设备,在总部部署 SSL VPN 服务器
  2. 创建用户组 出差员工,并建立用户,该组用户使用用户名和密码进行身份认证
  3. 创建用户组 市场部,并建立用户,该组用户使用用户名和密码进行身份认证,同时开启证书认证
  4. 与公司的域环境联动,要求域账户可以直接登录 SSL VPN
  5. 创建用户组 IT 部,并建立用户,该组用户登录需要绑定硬件特征码

实验解法

  1. 部署 SSL VPN 步骤略,参照 SSL VPN 部署实验

  2. 创建用户组 出差员工,并建立用户,默认身份认证方式就是用户名和密码认证,无需配置,配置步骤略

  3. 创建用户组 市场部,并建立用户,该组使用证书进行身份认证
    步骤 1:创建用户组 市场部,取消配置的上级继承,并同时在主要认证选项中勾选 用户名 / 密码数字证书 / Dkey 认证,然后点击保存,如图 1-2 所示
    SSL VPN 身份验证实验 - 图2
    图 1-2
    步骤 2:点击 SSL VPN 设置 - 认证设置,在证书与 USB-KEY 认证处点击 设置,如图 1-3 所示
    SSL VPN 身份验证实验 - 图3
    图 1-3
    步骤 3:进入设置页面后,发现内置 CA 默认是关闭的,点击 启用 开启内置 CA,如图 1-4 所示
    SSL VPN 身份验证实验 - 图4
    图 1-4
    步骤 4:弹出 CA 信息配置界面,除了国家必须按照标准填写国家英文缩写,其他选项根据企业自身情况填写即可,如图 1-5 所示
    SSL VPN 身份验证实验 - 图5
    图 1-5
    步骤 5:到市场部的用户组中新建用户,设置用户名和密码,然后点击 生成证书,如图 1-6 所示
    SSL VPN 身份验证实验 - 图6
    图 1-6
    步骤 6:在弹出的用户信息设置界面中为用户配置证书密码,点击 开始生成,完成证书申请,如图 1-7 所示
    SSL VPN 身份验证实验 - 图7
    图 1-7
    步骤 7:可以看到,证书已经成功产生,点击下载得到用户的证书文件,如图 1-8 所示
    SSL VPN 身份验证实验 - 图8
    图 1-7
    步骤 8:点击 保存,完成用户创建,并点击右上角 立即生效,使上述配置立即更新,如图 1-8 所示(这里立即生效需要重启 VPN 服务)
    SSL VPN 身份验证实验 - 图9
    图 1-8
    步骤 9:把下载的证书文件分发给用户,用户需要自行导入到自己的 PC 上(可直接导入或者在 EasyConnect 中导入),如图 1-9 至 1-12 所示
    SSL VPN 身份验证实验 - 图10
    图 1-9
    SSL VPN 身份验证实验 - 图11
    图 1-10
    SSL VPN 身份验证实验 - 图12
    图 1-11
    SSL VPN 身份验证实验 - 图13
    图 1-12
    效果测试:在远程 PC 上登录 SSL VPN,正确输入用户名和密码后,还会验证证书,验证成功才能访问 VPN,如图 1-13 至 1-15 所示
    SSL VPN 身份验证实验 - 图14
    图 1-13
    SSL VPN 身份验证实验 - 图15
    图 1-14
    SSL VPN 身份验证实验 - 图16
    图 1-15

  4. 与公司的域环境联动,要求域账户可以直接登录 SSL VPN
    步骤 1:在域控制器中,打开 AD 用户和计算机,在 cti.sangfor.com 域的 CTI OU 中创建域账户,如图 1-16 所示
    SSL VPN 身份验证实验 - 图17
    图 1-16
    步骤 2:设置用户名和密码后,成功创建域账户,如图 1-17,1-18 所示
    SSL VPN 身份验证实验 - 图18
    图 1-17
    SSL VPN 身份验证实验 - 图19
    图 1-17
    步骤 3:在 SSL VPN 设备中为域用户先创建好用户组 CTI,如图 1-18 所示
    SSL VPN 身份验证实验 - 图20
    图 1-18
    步骤 3:在 SSL VPN 设备中,点击 SSL VPN 设置 - 认证设置,点击 LDAP 认证处的 设置,如图 1-19 所示
    SSL VPN 身份验证实验 - 图21
    图 1-19
    步骤 4:点击 新建,在配置页面中,输入域控制器的 IP 地址,域管理员账户的完全名称和密码,搜索入口处选择之前创建域账户的 OU CTI,如图 1-20 所示
    SSL VPN 身份验证实验 - 图22
    图 1-20
    步骤 5:在其他属性的配置中,点击 组映射 下的 自动生成组映射关系,如图 1-21 所示
    SSL VPN 身份验证实验 - 图23
    图 1-21

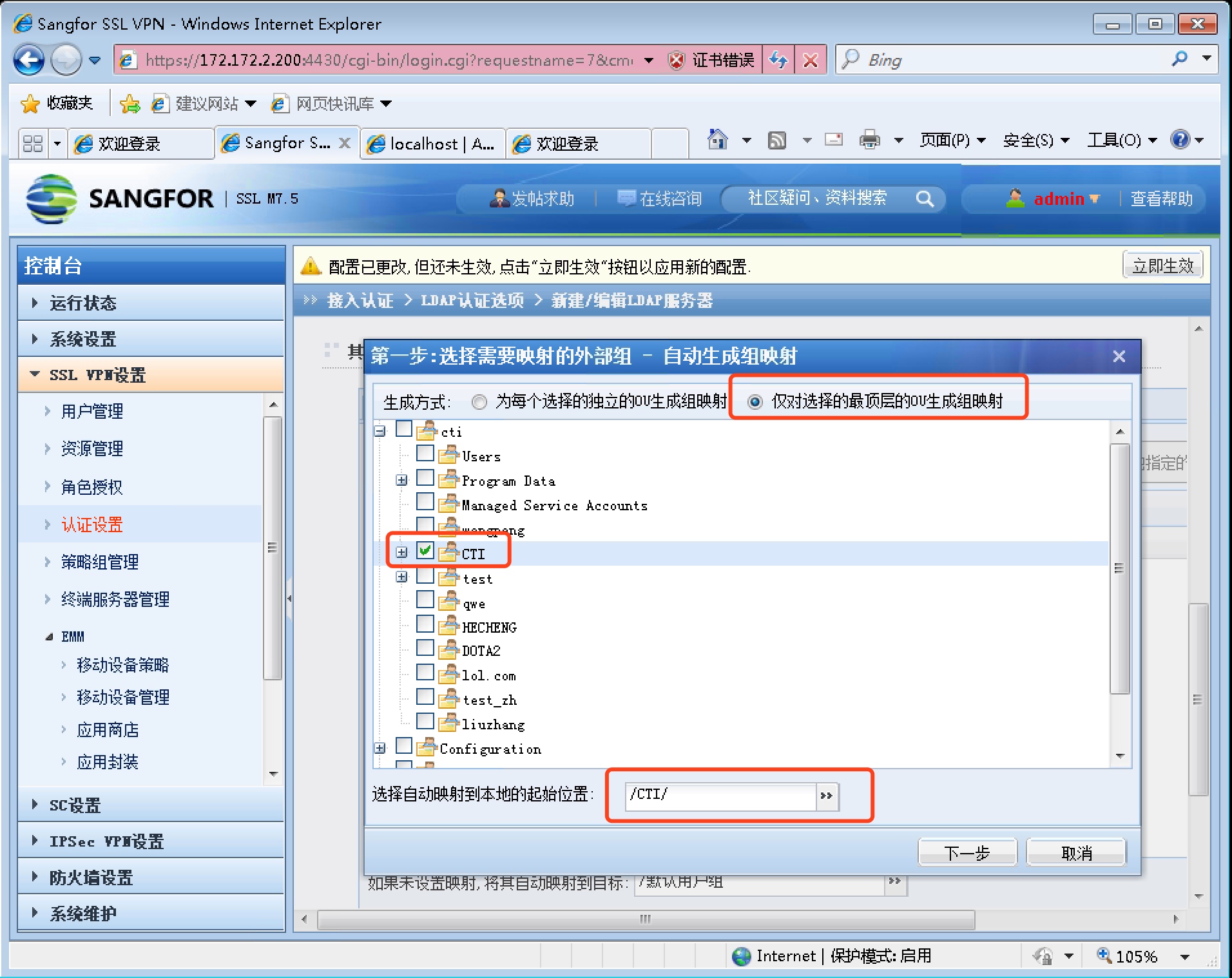

    步骤 6:选择 仅对选择的最顶层 OU 生成组映射,勾选之前创建域账户的 OU CTI,并选择映射的本地起始位置为 CTI 用户组,如图 1-22 所示
    SSL VPN 身份验证实验 - 图24
    图 1-22
    步骤 7:完成配置后保存配置
    步骤 8:对域账户的资源授权对 CTI 用户组授权即可,步骤略
    效果测试:在远程 PC 上,使用域账户可以直接登录 SSL VPN,并看到授权的资源,如图 1-23,1-24 所示
    SSL VPN 身份验证实验 - 图25
    图 1-23
    SSL VPN 身份验证实验 - 图26
    图 1-24

  5. 创建用户组 IT 部,并建立用户,该组用户登录需要绑定硬件特征码
    步骤 1:创建用户组 IT 部,取消继承上级,并同时在主要认证勾选 用户名 / 密码,辅助认证勾选 硬件特征码,然后在组内创建用户,如图 1-25 所示
    SSL VPN 身份验证实验 - 图27
    图 1-25
    步骤 2:点击 SSL VPN 设置 - 认证设置,在硬件特征码处点击 设置,如图 1-26 所示
    SSL VPN 身份验证实验 - 图28
    图 1-26
    步骤 3:选择硬件特征码策略为 启用硬件特征码认证,点击保存,并立即生效,如图 1-27 所示
    SSL VPN 身份验证实验 - 图29
    图 1-27
    步骤 4:IT 部远程用户登录,成功输入用户名和密码后,提示需要提交硬件特征码认证申请,点击 提交申请,如图 1-28 所示
    SSL VPN 身份验证实验 - 图30
    图 1-28
    步骤 5:在 SSL VPN 设备中,在 用户管理 中,点击 特征码管理,如图 1-29 所示
    SSL VPN 身份验证实验 - 图31
    图 1-29
    步骤 6:可以看到用户提交的硬件特征码申请,选中用户后,点击 批准,如图 1-30 所示
    SSL VPN 身份验证实验 - 图32
    图 1-30
    步骤 7:远程用户重新登录,即可成功登录 SSL VPN,如图 1-31 所示
    SSL VPN 身份验证实验 - 图33
    图 1-31
